Descripción general del producto

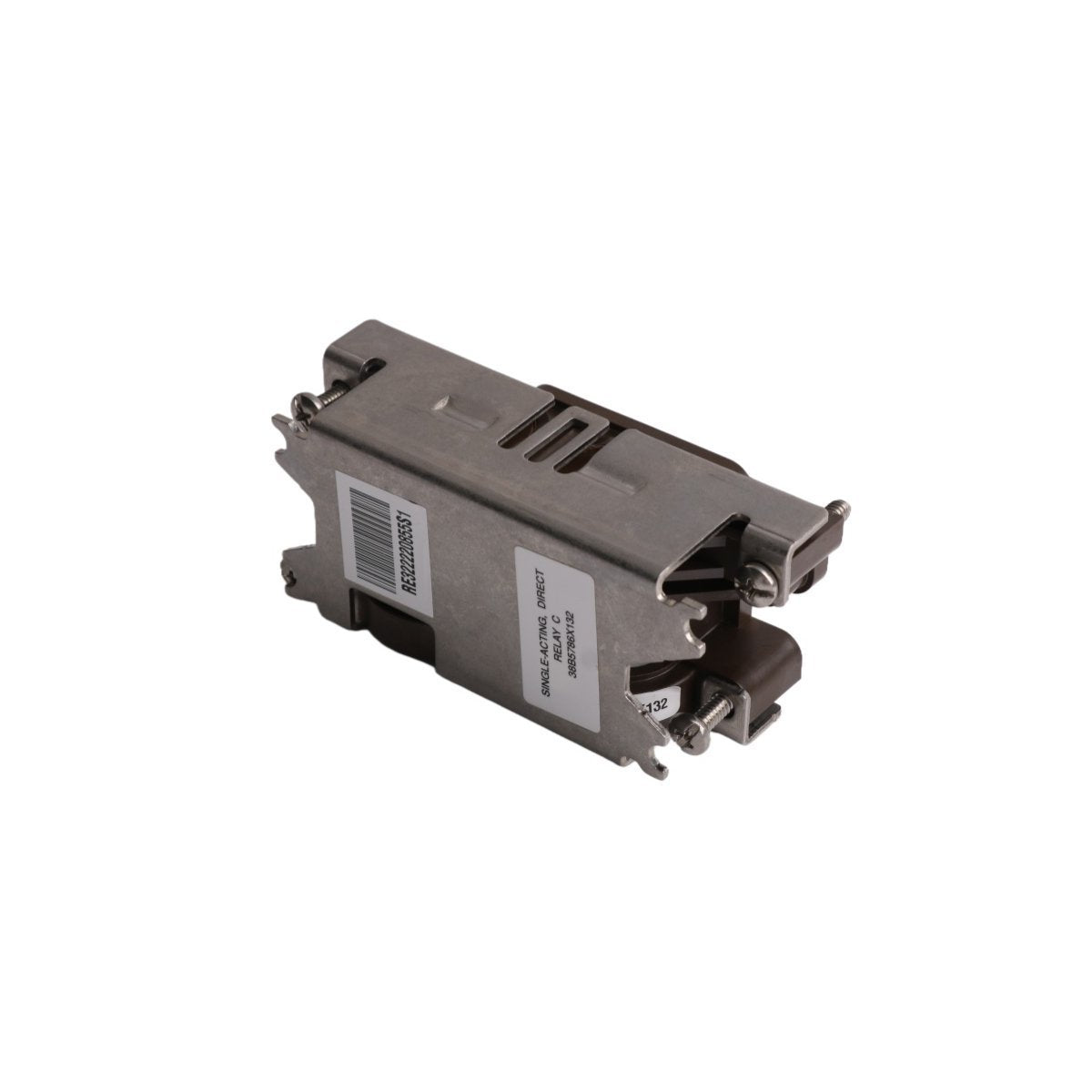

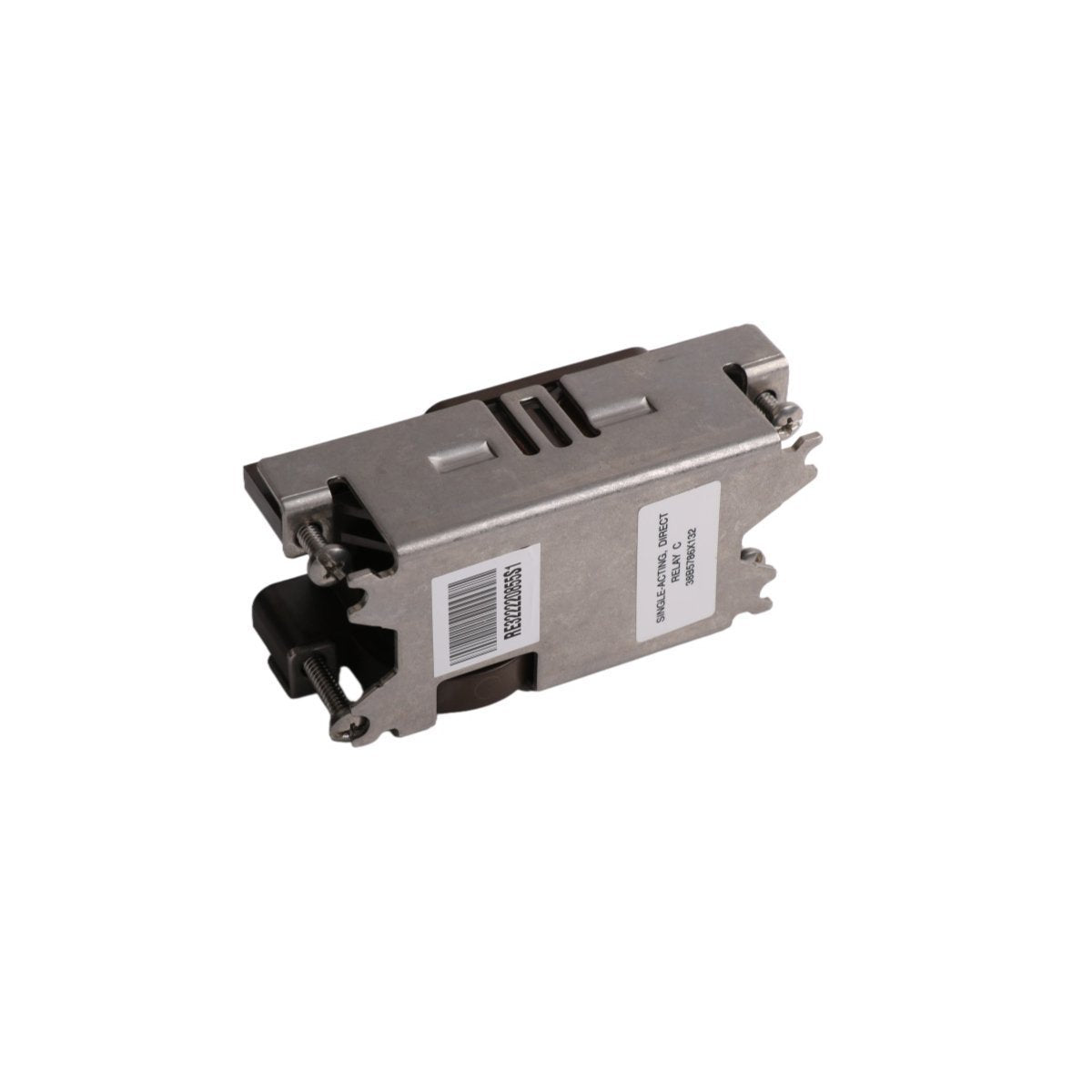

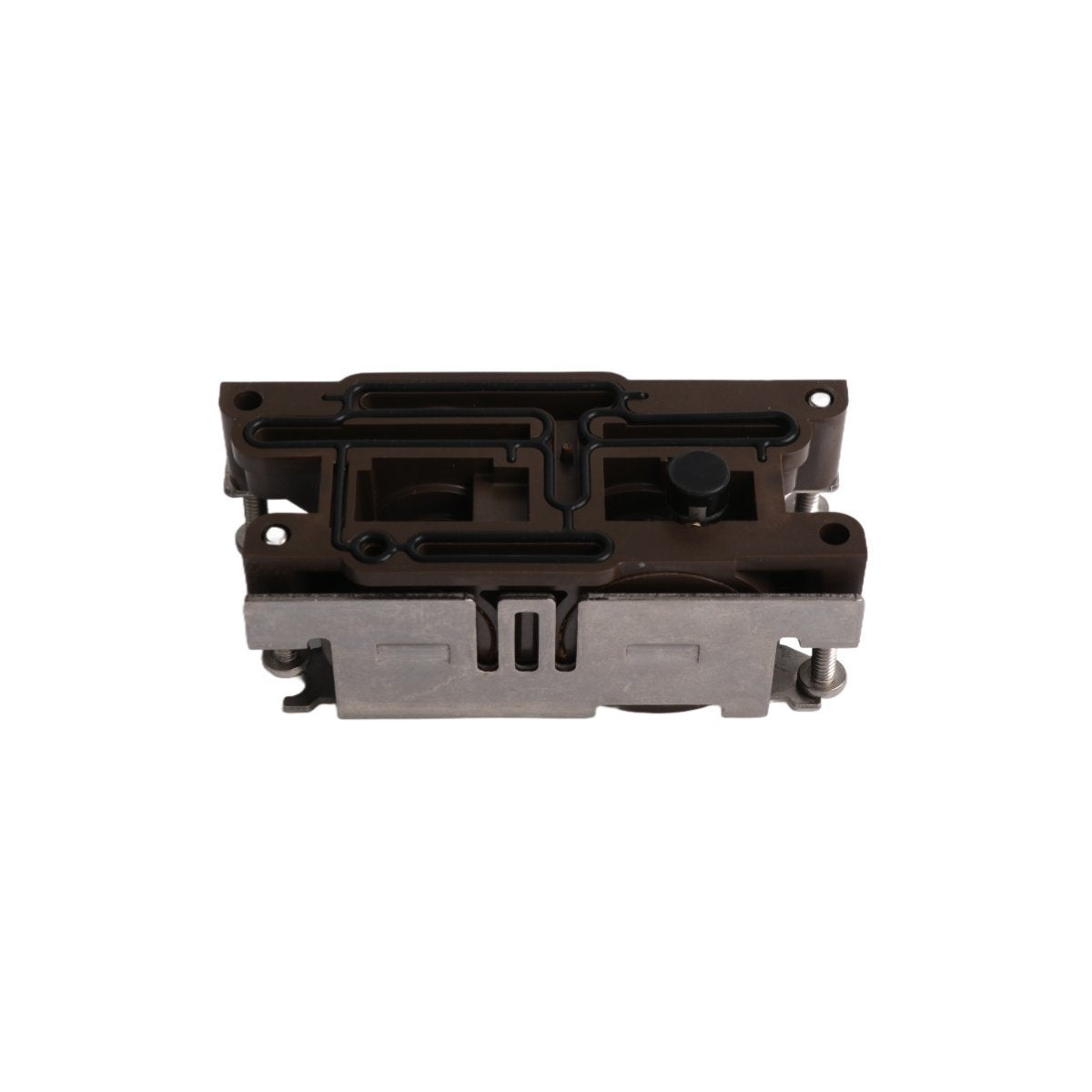

El Emerson 38B5786X132 es un relé neumático de alta precisión diseñado específicamente para la serie de controladores de válvula digital Fisher™ FIELDVUE™ DVC6000. Este componente sirve como etapa de amplificación de potencia dentro del posicionador, convirtiendo señales neumáticas de bajo volumen en el flujo de aire de alto volumen necesario para accionar las válvulas de control industriales. Con una arquitectura de control directo de acción simple y una configuración de purga estándar, el 38B5786X132 garantiza un posicionamiento determinista y estable de la válvula en entornos de proceso complejos.

Este relé es fundamental para mantener la respuesta de alta velocidad y la precisión que se esperan de la instrumentación FIELDVUE™. Al gestionar el flujo de aire al actuador de la válvula, facilita la modulación precisa en aplicaciones en los sectores de petróleo y gas, procesamiento químico y generación de energía. Su diseño está optimizado para un bajo consumo de aire sin sacrificar el rendimiento dinámico necesario para un control de proceso estricto.

Rendimiento técnico y eficiencia operativa

El 38B5786X132 está diseñado para manejar un amplio rango de presión de suministro de 20 a 100 psig (1.4 a 6.9 bar), proporcionando una compatibilidad versátil con los cabezales de aire de instrumento estándar. Con una alta capacidad de flujo (que normalmente supera los 5 Cv), el relé permite un movimiento rápido del actuador, logrando tiempos de respuesta de carrera completa en menos de un segundo. Esta rápida capacidad de ajuste es esencial para mitigar las alteraciones del proceso y mantener la precisión en estado estacionario.

La durabilidad ambiental es una característica central, ya que el módulo está clasificado para funcionar en temperaturas extremas que van desde -40°C hasta +85°C. Además, la unidad está optimizada para la eficiencia energética, con una tasa de consumo de aire en estado estacionario inferior a 5 SCFH. Esta combinación de construcción robusta y bajos costos operativos hace del 38B5786X132 una solución ideal para turbomaquinaria crítica y lazos de control de procesos.

Especificaciones técnicas

• Fabricante: Emerson (Fisher)

• Designación del modelo: 38B5786X132

• Tipo de componente: Relé neumático directo de acción simple

• Configuración de purga: Estándar

• Hardware compatible: Serie Fisher™ FIELDVUE™ DVC6000

• Rango de presión de suministro: 20–100 psig (1.4–6.9 bar)

• Rango de presión de salida: 0–100% de suministro

• Capacidad de flujo: > 5 Cv

• Consumo máximo de aire en estado estacionario: < 5 SCFH

• Tiempo de respuesta: < 1 segundo (carrera completa)

• Rango de temperatura de funcionamiento: -40°C a 85°C (-40°F a 185°F)

• Dimensiones: 12.1 x 5.2 x 16.6 cm

• Peso neto: 0.34 kg

Ventajas funcionales clave

• Ganancia de señal optimizada: Ajustado específicamente para controladores DVC6000 para proporcionar un posicionamiento lineal y repetible de la válvula.

• Respuesta rápida: Minimiza el tiempo muerto en el lazo de seguridad o control mediante el suministro de aire de alto volumen.

• Construcción resistente: Diseñado para soportar las vibraciones y atmósferas corrosivas típicas de las instalaciones en alta mar y refinerías.

• Enfoque en la eficiencia: Las bajas tasas de purga de aire contribuyen a reducir los costos de aire de instrumentación en toda la planta y el desgaste del compresor.
