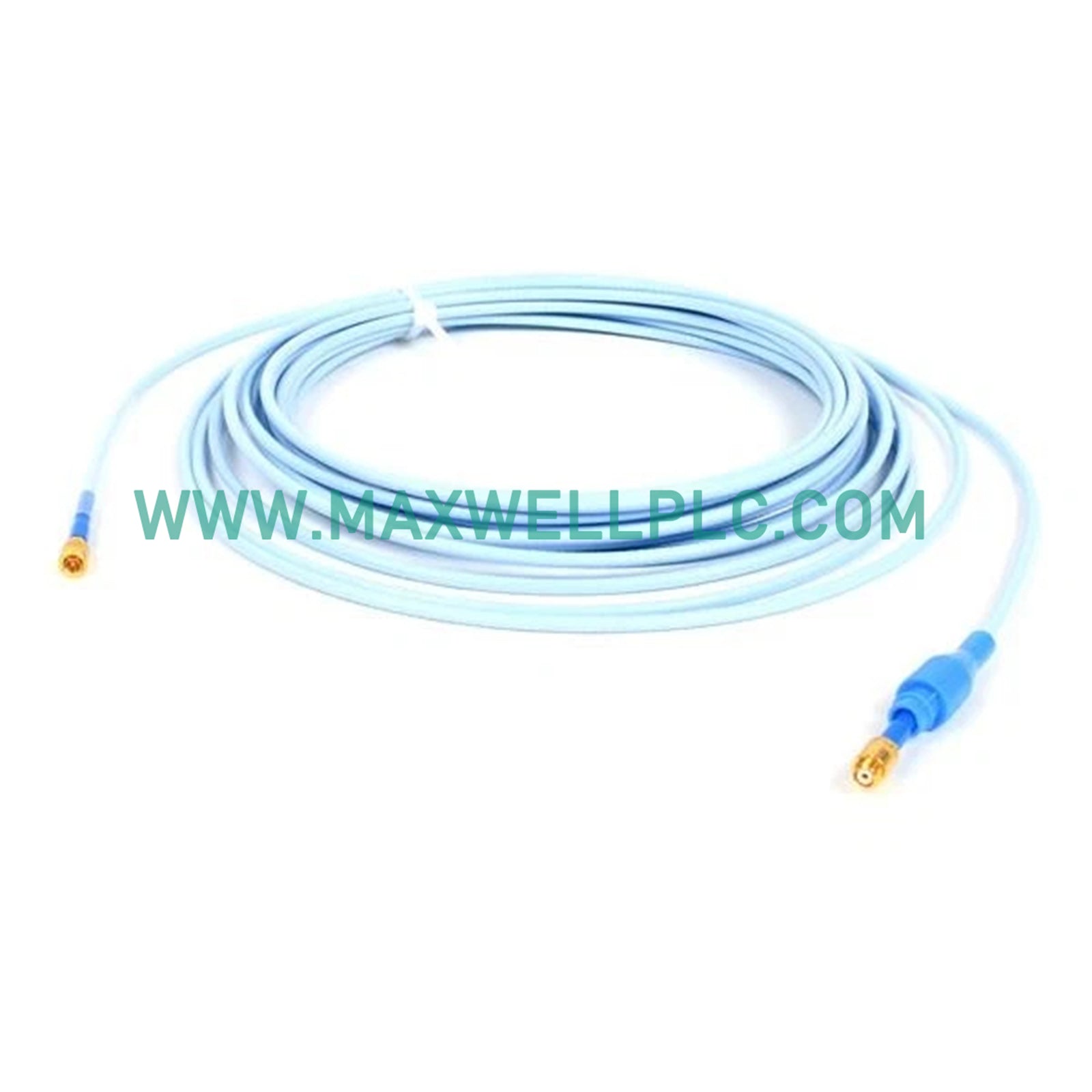

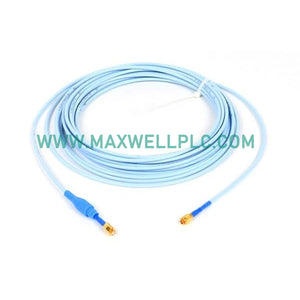

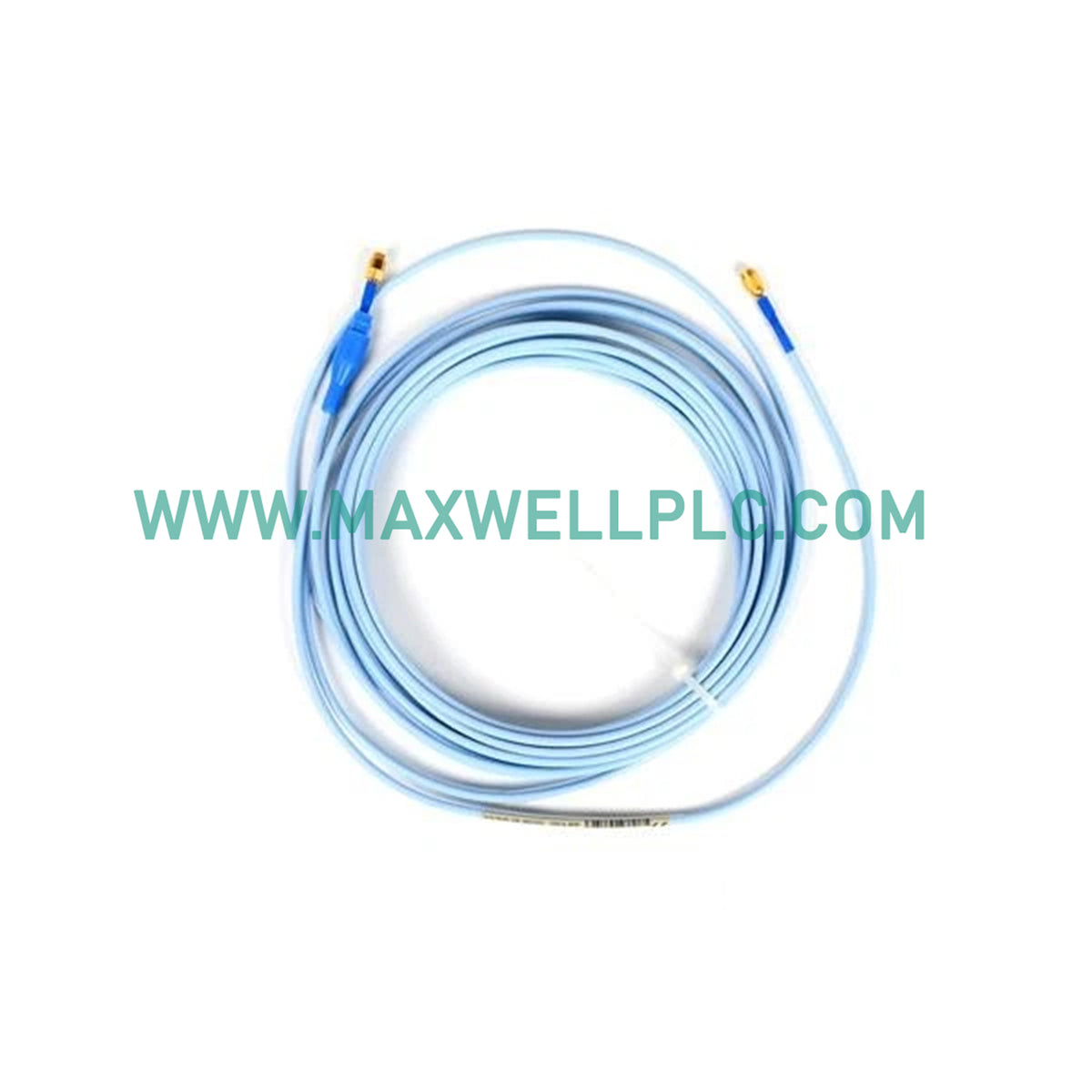

Configurado para la transmisión de señales en sistemas de monitoreo mecánico, el Bently Nevada 330930-040-02-00 (Cable de extensión 330930-040-02-00) proporciona una ejecución física y eléctrica directa para sistemas de transductores de proximidad NSv.

Configuración del sufijo del modelo

• 330930: Modelo base (cable de extensión 3300 NSv)
• 040: Longitud del cable (4,0 metros)
• 02: Opción de conector y cable (blindaje de acero inoxidable, sin cubierta de FEP)
• 00: Aprobación de agencia (no requerida)

Especificaciones técnicas del hardware

Rendimiento del transductor de corrientes de Foucault

El 330930-040-02-00 está diseñado para mantener la integridad de la escala de la sonda de corrientes de Foucault dentro del sistema 3300 NSv. La atenuación de la señal se controla estrictamente para garantizar que la salida del sensor Proximitor mantenga una validación precisa del voltaje de espacio frente a objetivos de -10 VDC. El cable mantiene características de impedancia consistentes para facilitar el monitoreo preciso de la dinámica del rotor, minimizando la degradación de la señal que de otro modo podría conducir a datos de vibración erróneos o alarmas falsas positivas en aplicaciones de maquinaria de alta velocidad.

Información para pedidos

• 1 x cable de extensión 330930-040-02-00
• 1 x tapa protectora del conector (instalada)

Procedimientos de instalación en campo

• Par del conector: Apriete los conectores al par especificado por el fabricante para garantizar la estabilidad mecánica y el contacto eléctrico. Evite el apriete excesivo.
• Enrutamiento: Instálelo dentro de conductos industriales o bandejas de cables. Asegúrese de que el blindaje de acero inoxidable no se vea comprometido por una flexión excesiva durante el proceso de enrutamiento.
• Toma de tierra: Mantenga la continuidad del blindaje de la señal a través del cable de extensión hasta el sensor Proximitor para garantizar un rechazo de ruido eficaz.
• Separación: Dirija el cableado lejos de cables de alimentación de alta corriente o salidas de variadores de frecuencia (VFD) para evitar el acoplamiento electromagnético.

Preguntas frecuentes

• ¿Se puede usar este cable con sondas que no sean NSv?

  No, la serie 3300 NSv tiene características eléctricas específicas que solo coinciden con las sondas y sensores NSv. La mezcla de componentes dará como resultado una medición imprecisa.

• ¿Cuál es el impacto del blindaje de acero inoxidable?

  El blindaje proporciona protección física contra daños mecánicos y abrasión en entornos hostiles sin afectar la trayectoria de la señal eléctrica.

• ¿Está calibrada la longitud de fábrica?

  Sí, el sistema 3300 NSv está calibrado para longitudes totales específicas. Agregar o quitar segmentos de cable sin recalibrar invalidará la salida del sistema.

• ¿Cuál es el papel de la cubierta de FEP?

  La cubierta de FEP proporciona resistencia química. Este modelo específico (-02) carece de la cubierta de FEP, lo que lo hace adecuado para aplicaciones donde la exposición química no es una preocupación.

• ¿Cómo se maneja el blindaje?

  El blindaje está integrado en la construcción coaxial y debe conectarse correctamente al terminal de blindaje del monitor/proximitor para mantener la referencia a tierra.

• ¿Puede el cable soportar altas temperaturas?

  El cable está clasificado para funcionar hasta 177 grados C, lo que lo hace adecuado para entornos de carcasas de máquinas de alta temperatura.

• ¿Qué causa la inestabilidad del voltaje de espacio?

  La inestabilidad suele ser causada por conectores sueltos, daños en el cable o una mala conexión a tierra del blindaje. Verifique todas las conexiones mecánicas si el voltaje se desvía.

• ¿Requiere este cable pruebas periódicas?

  Realice pruebas periódicas de continuidad y resistencia de aislamiento para garantizar que el dieléctrico del cable permanezca intacto y que no haya oxidación en los conectores.
