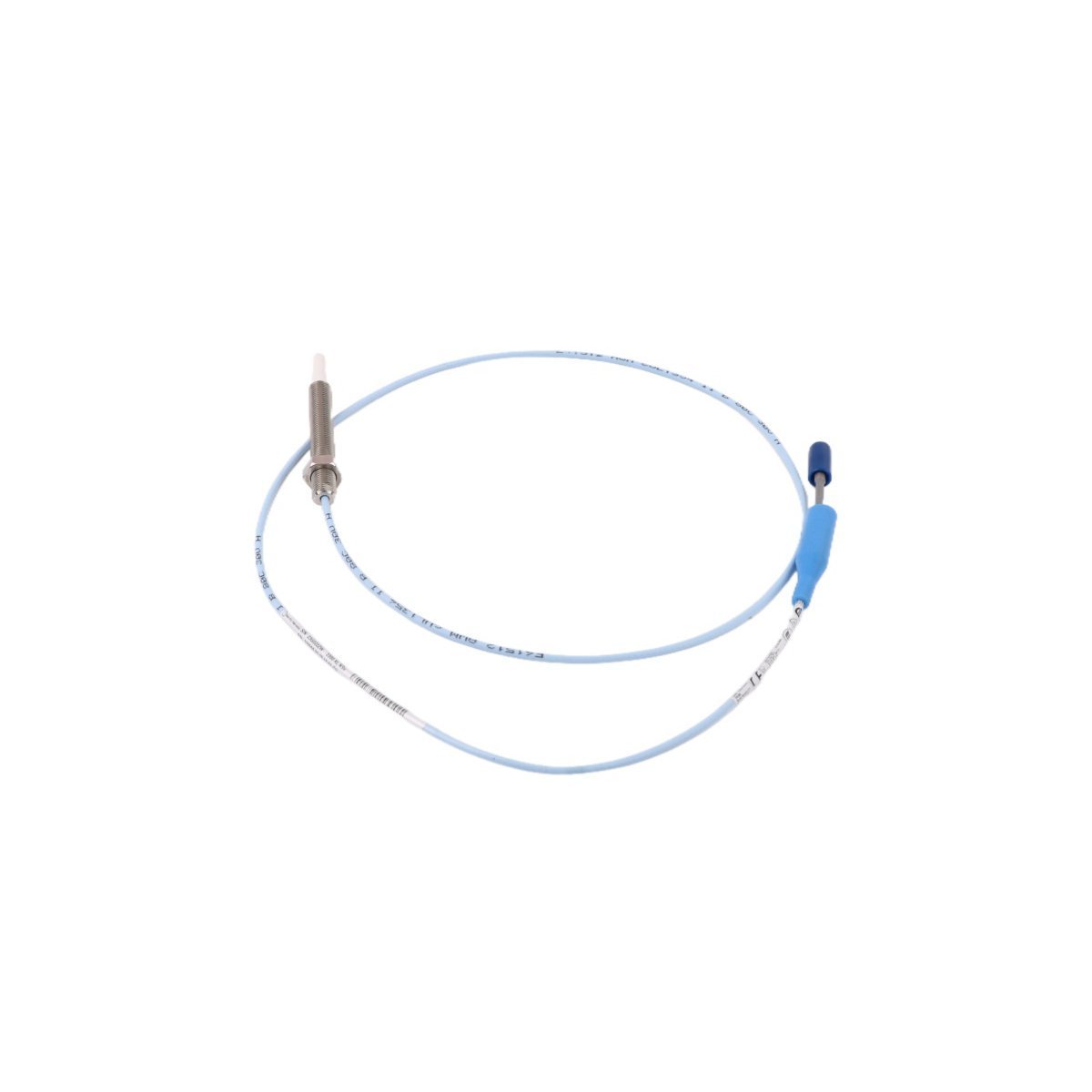

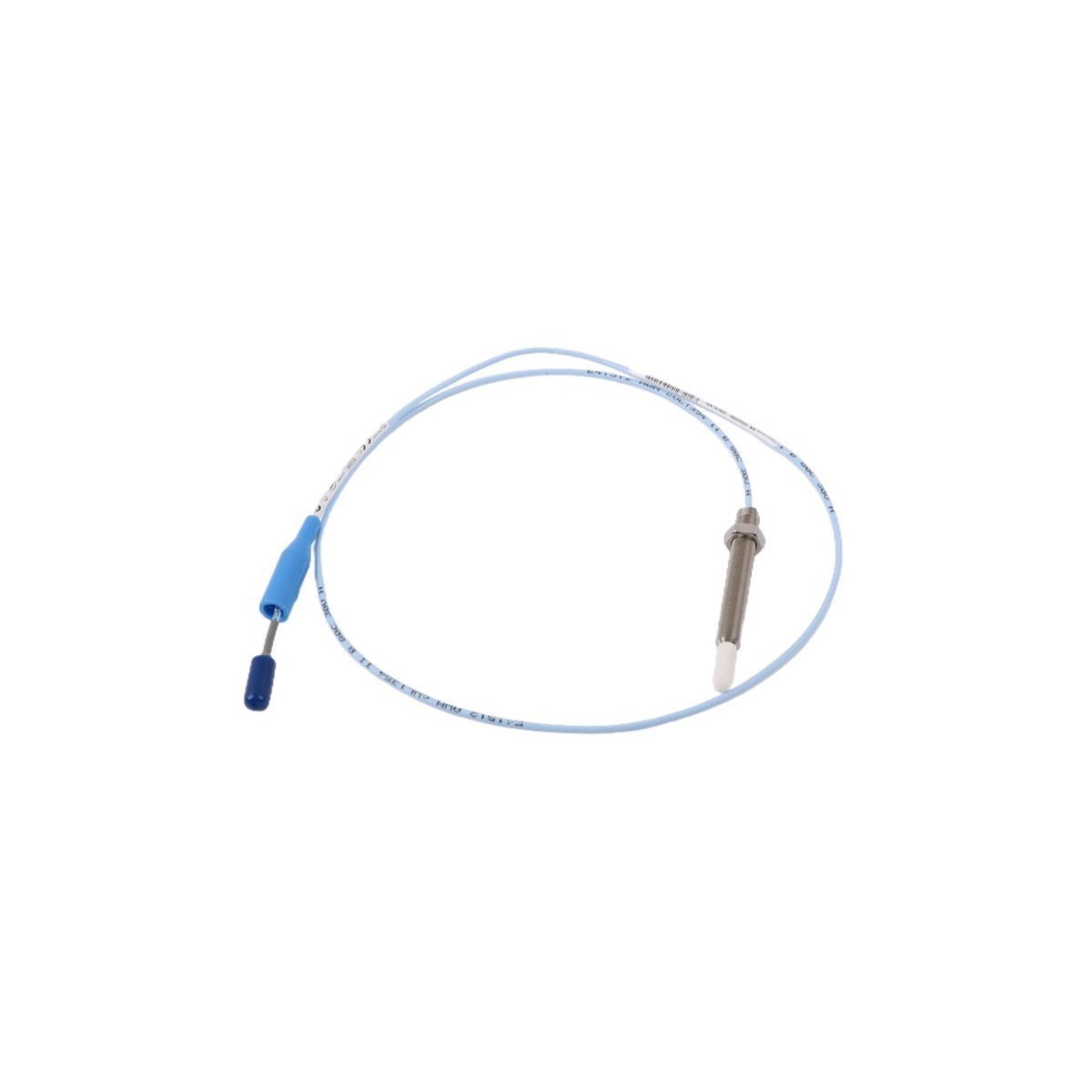

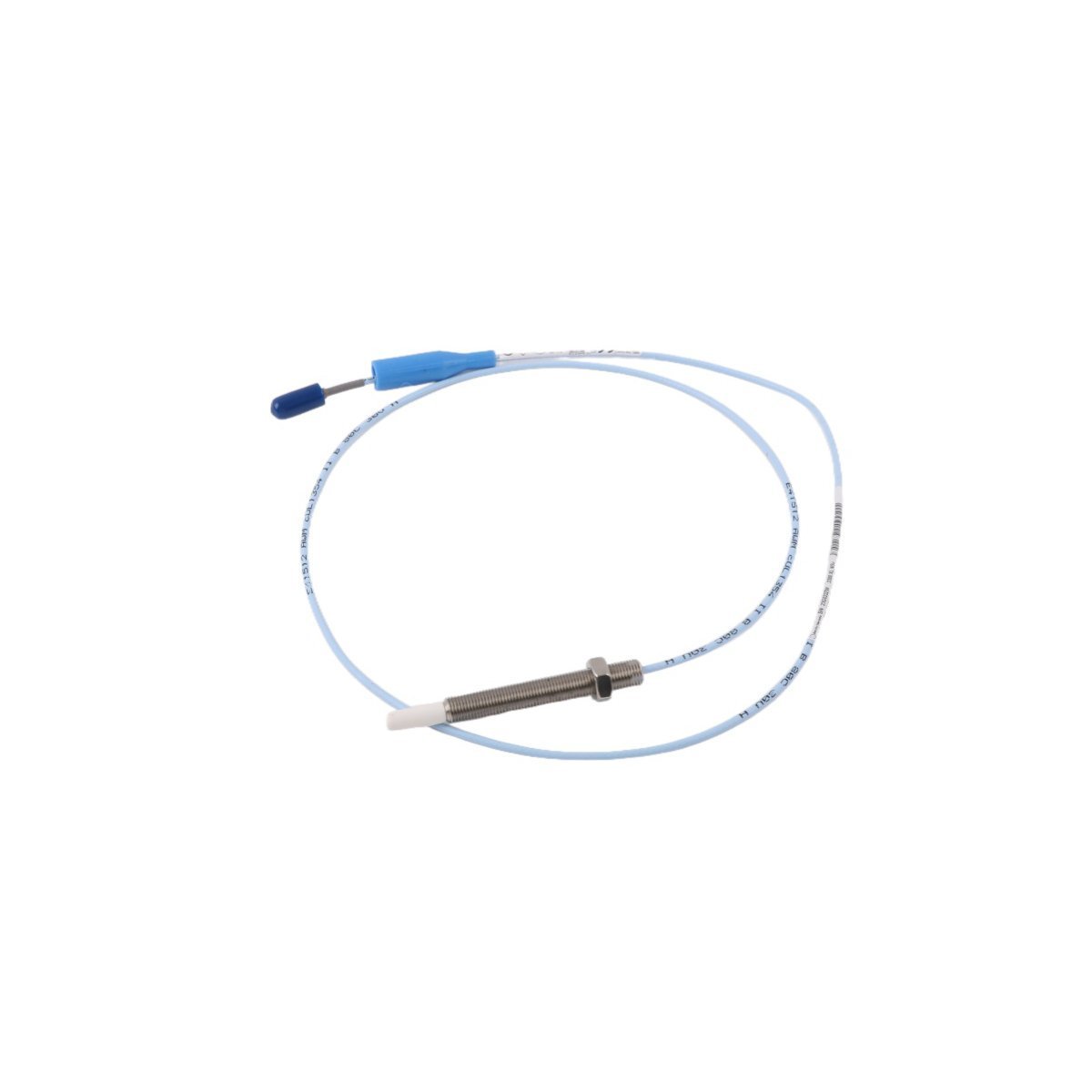

El Bently Nevada 330908-00-55-05-02-00, también catalogado como 330908 Sonda de Proximidad, funciona como un componente de hardware dedicado para mediciones de vibración y desplazamiento sin contacto dentro de los sistemas de transductores de proximidad 3300 NSv. Diseñada para máquinas con cojinetes de película fluida donde las superficies objetivo o las holguras de instalación están altamente restringidas, esta sonda de proximidad ejecuta la transducción directa de señales mecánicas a eléctricas mediante metodologías de detección de proximidad.

Desglose de la nomenclatura del número de pieza

Las configuraciones físicas y mecánicas de la sonda se determinan mediante parámetros de selección de matriz estándar:

• Opción de longitud sin rosca (-00): Configuración de longitud sin rosca de 0.0 pulg.

• Opción de longitud total de la caja (-55): Configuración de longitud total de la caja de 5.5 pulg.

• Opción de longitud total (-05): Opción de longitud total de cable de 0.5 m (1.6 pies).

• Opción de conector y cable (-02): Conector ClickLoc coaxial en miniatura, tipo de cable estándar.

• Opción de aprobación de agencia (-00): No se especifican aprobaciones de área peligrosa.

Parámetros técnicos y dimensiones

Sistema de transductores y calibración de diafonía

La sonda de proximidad 3300 NSv utiliza una escala de sonda de corrientes de Foucault avanzada para garantizar respuestas de voltaje lineales en objetivos de pequeño diámetro. Cuando se combina con el sensor de proximidad 3300 NSv, la instalación correcta en campo exige la validación del voltaje de brecha apuntando a una línea base nominal de -10 VCC, alineando la sonda dentro del centro optimizado de su rango lineal. Los perfiles de monitoreo mecánico se mantienen a través de mecanismos integrados de supresión de diafonía, lo que evita la interferencia electromagnética de sondas adyacentes en instalaciones densas de dinámica de rotor.

Empaque y verificación de pedidos

Tras la verificación del pedido, cada envío contiene los siguientes componentes de hardware distintos:

• 1 x conjunto de sonda de proximidad Bently Nevada 330908-00-55-05-02-00.

• 1 x funda protectora de conector de plástico extraíble.

• 1 x hoja de certificación de matriz de datos de calibración de fábrica.

Instrucciones de instalación física

• No exceda un par de apriete máximo de instalación de 3.4 N-m (30 in-lb) al montar la caja de la sonda.

• Mantenga una holgura mínima de 5.0 mm entre la punta de la sonda y cualquier pared de acero estructural adyacente para eliminar los efectos de las corrientes de Foucault de carga lateral.

• Dirija todo el cableado de extensión coaxial a través de canales de conductos estructurales dedicados y con conexión a tierra para asegurar la matriz de blindaje.

• Asegúrese de que los conectores ClickLoc coaxiales en miniatura estén completamente libres de aceite y residuos antes de ejecutar los cierres de conexión física final.

Logística de envío y entrega

• Ventana de envío estimada: 2-7 días cuando el pago finalice.

• Servicios de transportistas globales: Gestionados exclusivamente a través de canales de carga aérea de DHL, FEDEX o UPS.

• Embalaje del equipo: Enviado de forma segura dentro de un embalaje industrial antiestático con protección multicapa de alta densidad contra golpes.

Preguntas frecuentes de ingeniería de producto

• ¿Cuáles son los indicadores principales de una brecha de sonda desalineada? Una brecha incorrecta muestra un voltaje de CC estático fuera de la ventana operativa estándar de -9 VCC a -11 VCC en el bucle de salida del Proximitor, lo que requiere un ajuste mecánico de la profundidad de la sonda dentro de su soporte de montaje.

• ¿Puede esta sonda operar de forma segura cuando está completamente sumergida en aceites lubricantes industriales? Sí, la punta de polisulfuro de fenileno y el cuerpo de la caja de acero inoxidable están completamente sellados contra la exposición continua a aceites de cojinetes de película fluida, manteniendo el aislamiento estructural y eléctrico durante la implementación en pozos profundos.

• ¿Cómo afecta un cambio en el material objetivo a la matriz de calibración de fábrica? El sistema está calibrado de fábrica para objetivos de acero AISI 4140; el uso de otros materiales altera la escala de la sonda de corrientes de Foucault, lo que introduce errores que requieren perfiles de recalibración personalizados.

• ¿Cuál es el radio de curvatura físico mínimo permitido para el recorrido del cable de la sonda? El cable coaxial flexible requiere un radio de curvatura físico mínimo de 25.4 mm (1.0 pulg.) para evitar daños estructurales permanentes por impedancia a la matriz de blindaje interna de 75 ohmios.

• ¿Cómo se protege el conector integrado contra la entrada de humedad en el campo? Las instalaciones en campo requieren la aplicación de cinta de silicona autofusible o la instalación de kits protectores de conectores dedicados sobre la unión ClickLoc para evitar la contaminación por fluidos.

• ¿Qué ocurre si se infringen los criterios de supresión de diafonía durante el montaje? Colocar dos puntas de sonda a menos de 30 mm provoca una superposición electromagnética de alta frecuencia, lo que introduce golpes falsos y componentes fantasma dentro de la señal de seguimiento de vibración de la dinámica del rotor.

• ¿Este modelo de sonda de proximidad es de intercambio en caliente mientras el tren de maquinaria está en vivo? Sí, la sonda no contiene nodos de procesamiento digital activos, lo que permite el reemplazo en frío o el intercambio en caliente dentro de un bucle en vivo sin causar daños al hardware Proximitor emparejado.

• ¿Cómo alteran las temperaturas extremas el factor de escala incremental estándar? La exposición térmica cambia las resistencias estructurales, pero la deriva térmica está limitada a menos del 5% en toda la ventana de -35 °C a +177 °C mediante mecanismos de compensación analógica interna.
