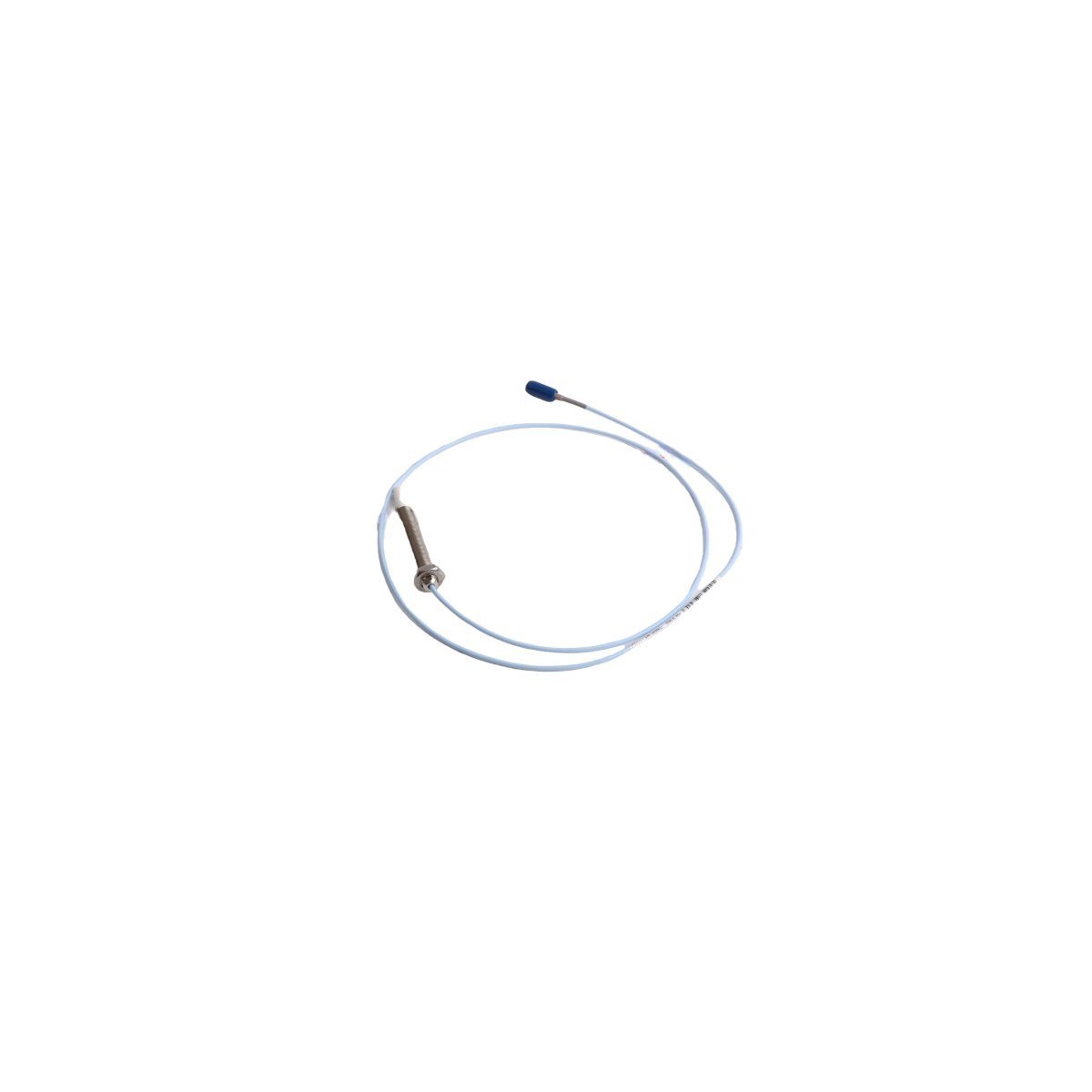

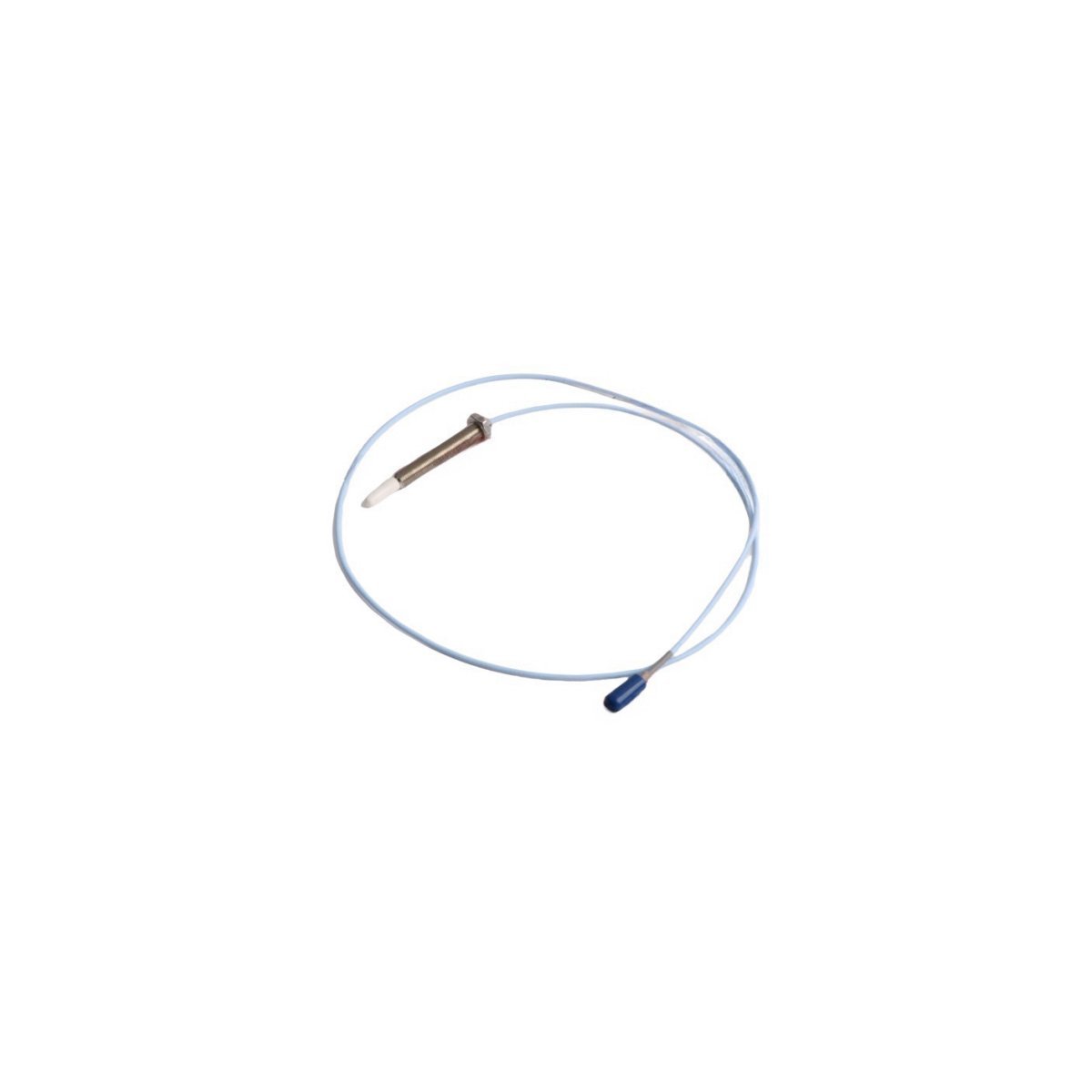

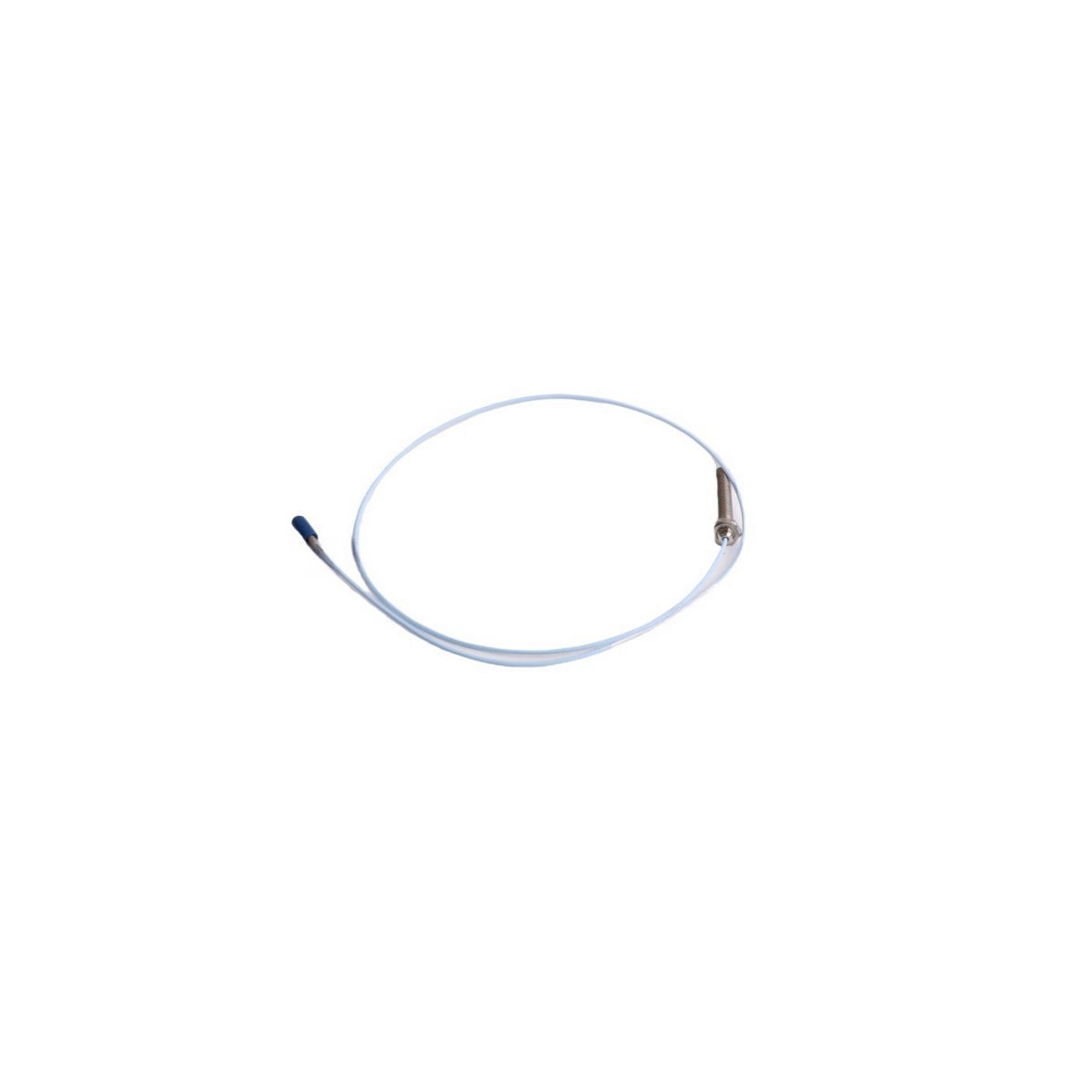

La Bently Nevada 330905-00-07-10-02-00, también catalogada como sonda de proximidad 330905, funciona como un componente de hardware dedicado para mediciones sin contacto de vibración y desplazamiento dentro de los lazos del sistema de protección de maquinaria 3300 y 3500. Este transductor de corrientes de Foucault está dimensionado para objetivos de pequeño diámetro o instalaciones donde las holguras mecánicas estrechas restringen el despliegue de sondas estándar de mayor diámetro. El dispositivo transforma las holguras estructurales en parámetros eléctricos proporcionales sin intervención física.

Matriz de selección de opciones

Los sufijos alfanuméricos discretos definen las dimensiones mecánicas, las roscas de montaje, las longitudes de cable integradas y los perfiles de conectividad eléctrica:

• 330905: Designación del modelo base para la sonda de proximidad 3300 NSv con cuerpo roscado métrico M8 x 1.

• 00: Opción de longitud sin rosca. Especifica 0,0 mm de longitud de cañón liso sin rosca.

• 07: Opción de longitud total de la carcasa. Designa una longitud nominal de la carcasa de 70 mm.

• 10: Opción de longitud total. Asigna 1,0 metro (3,3 pies) de longitud de cable coaxial integrado.

• 02: Opción de conector. Equipado con un conector ClickLoc coaxial en miniatura y protector de conector de silicona.

• 00: Opción de aprobación de agencia. No se solicitaron certificaciones de área peligrosa.

Especificaciones de ingeniería

Verificación de la señal de corrientes de Foucault y supresión de la diafonía

El sensor 3300 NSv funciona según el principio de escalado de la sonda de corrientes de Foucault, calibrado explícitamente contra la química estándar del metal objetivo. Los técnicos de campo deben completar la validación de la tensión de separación para anclar el conjunto físico a un objetivo constante de -10 VCC, centrando las mediciones dentro de la región de pendiente lineal. Debido al tamaño compacto de la punta, la supresión de la diafonía requiere un umbral de separación física de no menos de 25 mm entre las puntas de las sondas cercanas. Esta configuración limita la interferencia magnética, asegurando que la dinámica del rotor de alta frecuencia se aísle y se traduzca limpiamente a los racks de procesamiento.

Manifiesto del paquete de envío

• 1 sonda de proximidad Bently Nevada 330905-00-07-10-02-00 con línea integral de 1,0 metro.

• 1 funda protectora de terminal extraíble para la conexión ClickLoc.

• 2 contratuercas de montaje (perfil métrico M8 x 1).

Directivas de puesta a tierra mecánica y eléctrica

Integración de la rosca de montaje

• Verifique la coincidencia absoluta del paso de rosca con el orificio receptor interno M8 x 1 para evitar el agarrotamiento.

• Enrosque una profundidad estructural mínima de 5 roscas completas dentro de la pared del soporte de la máquina.

• Observe la restricción absoluta del par de apriete de montaje, limitando la tensión a 4,5 N-m (40 in-lb).

Restricciones del diseño coaxial

• Aplique un radio de curvatura mecánico mínimo de 25,4 mm (1,0 pulgada) en toda la trayectoria de la línea coaxial.

• Separe los tendidos de sensores de baja potencia de las líneas de CA de alta corriente para evitar la inducción de ruido magnético.

• Aloje las conexiones en línea de campo dentro de cajas de conexiones aisladas y secas para protegerlas contra la humedad ambiental.

Preguntas frecuentes sobre el hardware del transductor

• ¿Se puede implementar esta sonda específica sin un módulo Proximitor externo separado?

  No. Esta sonda pasiva depende completamente de la excitación de RF de alta frecuencia suministrada por un sensor Proximitor 3300 NSv a juego para capturar datos de desplazamiento físico.

• ¿Qué ocurre si el par de montaje excede la especificación recomendada de 4,5 N-m?

  Un par excesivo comprime los devanados estructurales internos y amenaza con cizallar la unión de la punta de cerámica, lo que provoca cambios inmediatos en la calibración de la sonda.

• ¿Cómo afecta el uso de una aleación metálica no magnética como objetivo a la salida del lazo de monitoreo?

  Los metales alternativos desplazan la curva de escalado de la sonda de corrientes de Foucault, lo que disminuye la precisión del factor de escala a menos que el lazo del Proximitor se recalibre para ese objetivo.

• ¿Cuál es la importancia específica de establecer el punto de inicialización en un objetivo de -10 VCC?

  El objetivo de -10 VCC identifica el punto medio lineal del sistema transductor, protegiendo la holgura simétrica del sensor para la dinámica positiva y negativa del rotor.

• ¿Esta interfaz de sensor de proximidad permite el reemplazo en caliente mientras el rack de monitoreo está activo?

  Sí. El elemento sensor pasivo se puede desacoplar y volver a acoplar de forma segura en la línea del cable de extensión sin desconectar la alimentación del rack de monitoreo principal.

• ¿Qué comportamiento específico indica una interrupción en la supresión de la diafonía entre sondas cercanas?

  El sistema de monitoreo muestra patrones de batido artificiales o un piso de ruido de alta amplitud debido a la superposición de interferencias de campo magnético.

• ¿Es la cubierta integral de cable de fluoropolímero inmune a la degradación por fluidos lubricantes de turbinas?

  Sí. El material de la cubierta resiste la exposición prolongada a aceites lubricantes de maquinaria sintéticos o a base de minerales y barreras contra la humedad.

• ¿Qué paso evita que el ruido electromagnético de alta frecuencia distorsione las mediciones de desplazamiento?

  La capa exterior de blindaje del cable coaxial debe terminar limpiamente en un punto de conexión a tierra de instrumentación dedicado en la unión de la carcasa del monitor.
