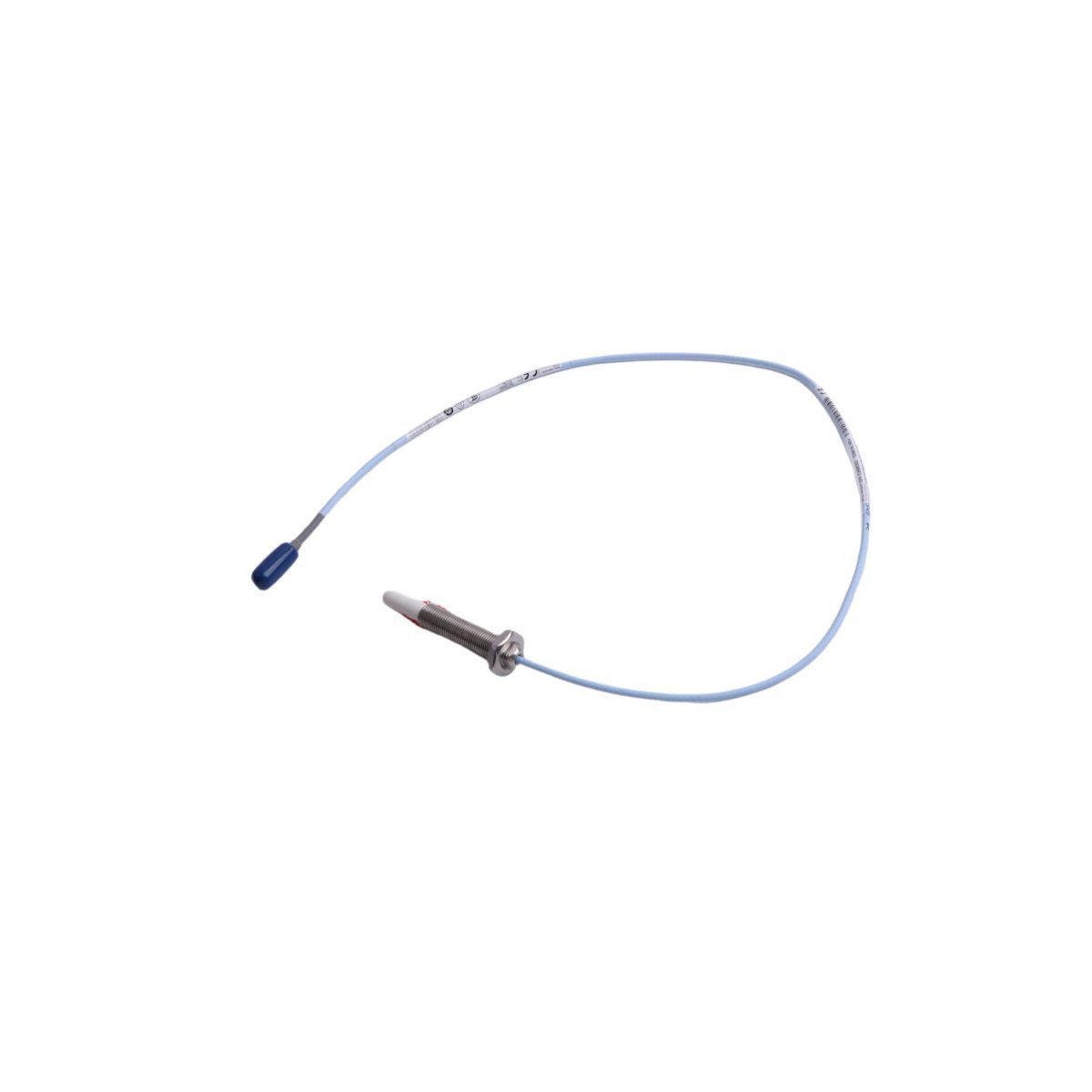

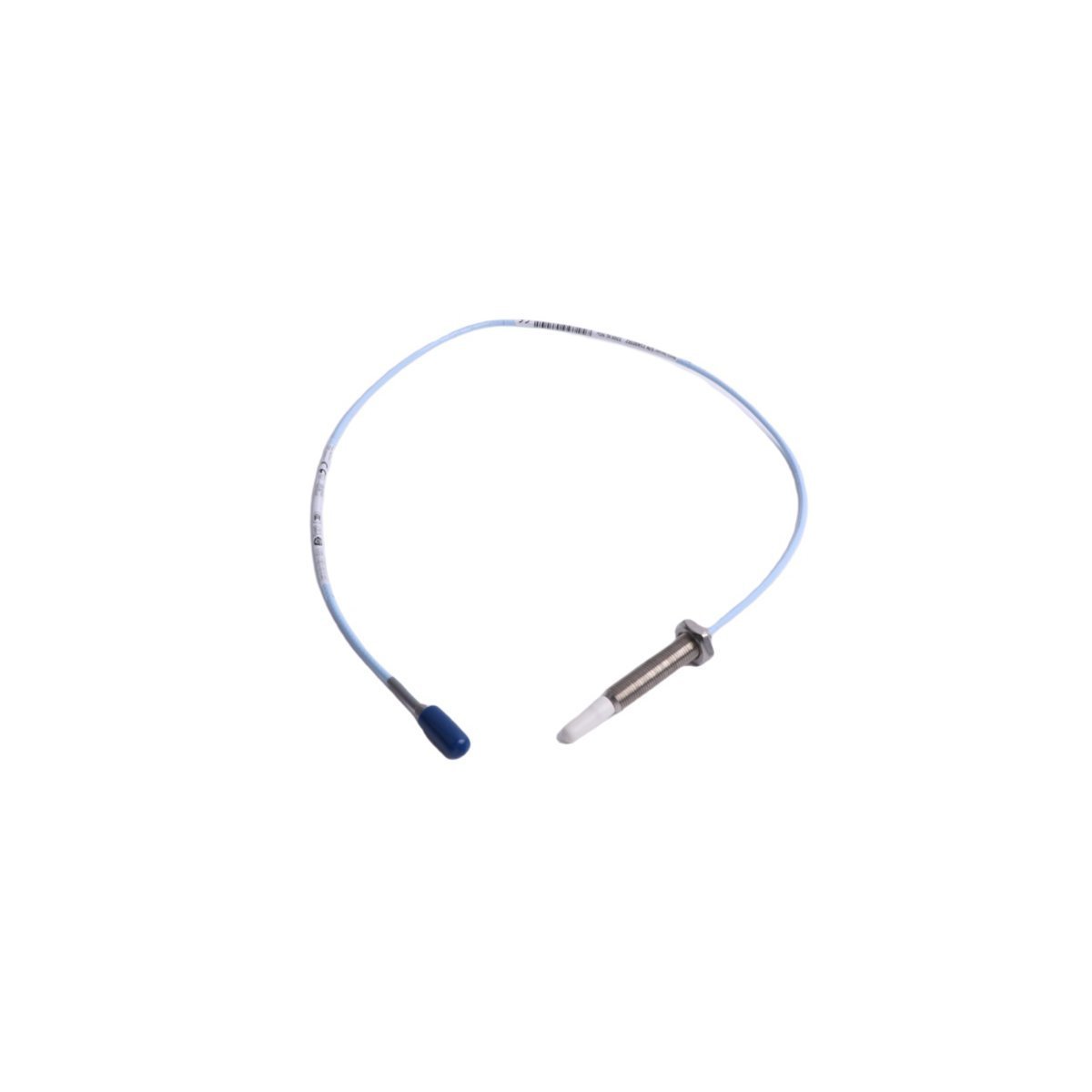

Configurada para la medición sin contacto de vibraciones y desplazamientos en maquinaria rotativa industrial, la sonda Bently Nevada 330905-00-05-05-05-02-05 (330905 Sonda de proximidad 3300 NSv) proporciona una ejecución directa de la señal física detectando la distancia entre la punta de la sonda y un objetivo metálico.

Desglose del sufijo del modelo

El número de pieza define parámetros mecánicos y eléctricos específicos:

• 330905: Sonda de proximidad 3300 NSv

• 00: Identificador de longitud sin rosca

• 05: Longitud de la caja (50 mm)

• 05: Longitud total (0,5 metros)

• 05: Tipo de conector (coaxial miniatura ClickLoc)

• 02: Aprobación de agencia (Estándar)

• 05: Opción de montaje

Especificaciones del hardware

Supervisión mecánica y validación de señales TSI

El sistema 3300 NSv está diseñado para aplicaciones de ejes pequeños donde el rendimiento de la sonda estándar está limitado por el tamaño del objetivo. La escala precisa de la sonda de corriente de Foucault se logra calibrando la sonda con su Proximitor NSv correspondiente, apuntando a un voltaje de separación nominal de -10 VCC en el centro del rango lineal. El mantenimiento de la integridad de los datos de la dinámica del rotor requiere un posicionamiento constante de la sonda. Para garantizar la supresión de la diafonía, es necesaria la separación física de las estructuras metálicas adyacentes y otros campos electromagnéticos para evitar interferencias de la señal durante la medición de desplazamiento de baja amplitud.

Información para pedidos

• 1 x Sonda de proximidad 330905-00-05-05-05-02-05 3300 NSv

• 2 x Tuercas de montaje

• 1 x Protector de conector

• 1 x Documentación técnica de instalación

Directrices de instalación en campo

• Montaje estructural: Instale la sonda en un soporte rígido, no conductor o metálico con toma de tierra para minimizar la resonancia mecánica.

• Interfaz roscada: Apriete las tuercas de montaje con el par especificado para garantizar la estabilidad estructural; evite la fuerza excesiva.

• Puesta a tierra: Conecte la sonda y el común del Proximitor a la toma de tierra de la máquina para facilitar la disipación de la carga electrostática y la continuidad del blindaje.

• Protección ambiental: Utilice el protector de conector proporcionado para mantener la integridad con clasificación IP en la interfaz coaxial, evitando la entrada de humedad y partículas.

Preguntas frecuentes

• ¿Por qué se utiliza la sonda NSv en lugar de las sondas estándar de 8 mm? La sonda NSv está diseñada específicamente para ejes de pequeño diámetro donde el área objetivo es insuficiente para la linealización de la sonda estándar.

• ¿Se puede quitar la punta de la sonda? No, el conjunto de la sonda está integrado de fábrica y sellado herméticamente dentro de la carcasa de acero inoxidable.

• ¿Cuál es el impacto de la variación de la longitud del cable? La longitud del cable de 0,5 metros está calibrada de fábrica; cualquier desviación de impedancia de longitudes no estándar inducirá errores de medición significativos.

• ¿Cómo identifico un transductor defectuoso? Un estado "No OK" en el rack del monitor, típicamente indicado por una lectura de voltaje en el límite de la fuente de alimentación, indica un circuito abierto o cortocircuito.

• ¿Es el material de la carcasa conductor? Sí, la carcasa de acero inoxidable se utiliza para una disipación eficaz de la carga electrostática.

• ¿Se puede utilizar esto en entornos explosivos? Verifique el sufijo de aprobación de agencia específico con los requisitos de clasificación de áreas peligrosas específicos del sitio.

• ¿Es la sonda compatible con los sistemas de conductos existentes? Sí, el diseño es compatible con los sistemas de conductos industriales estándar y las interfaces de prensaestopas.

• ¿Cómo se tiene en cuenta la expansión térmica? La instalación de la sonda debe tener en cuenta la expansión térmica de la carcasa de la máquina para mantener la distancia dentro del rango de funcionamiento lineal especificado.
