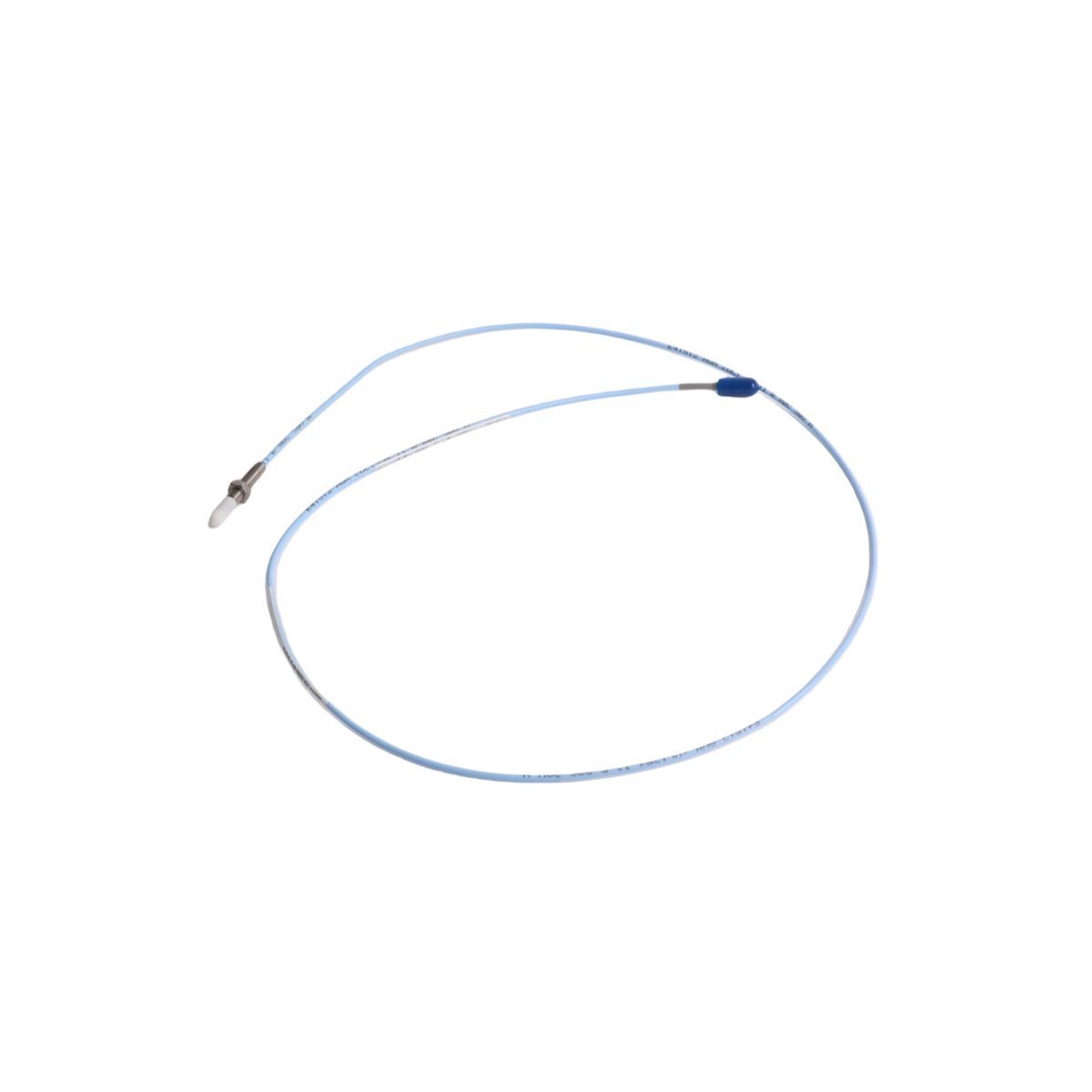

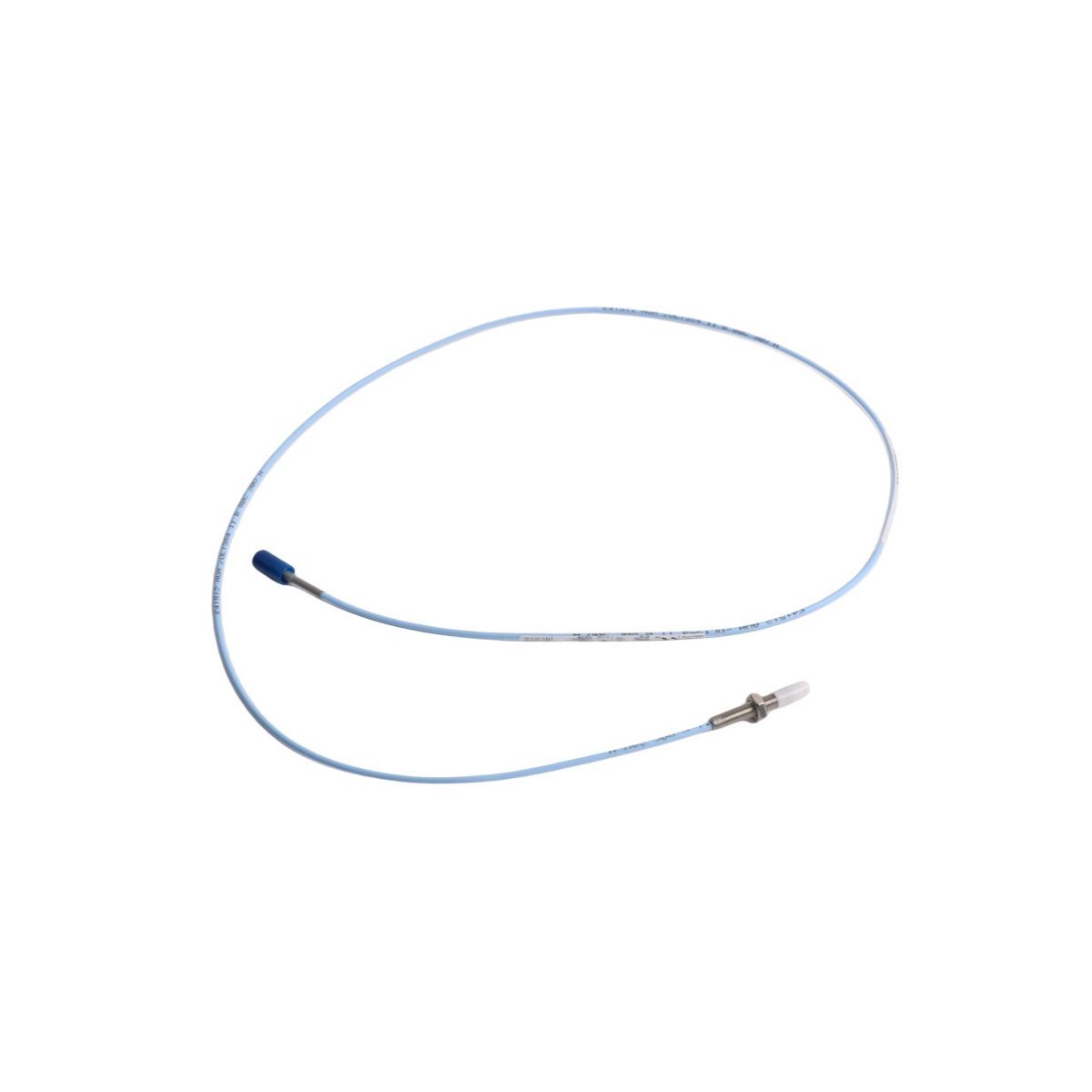

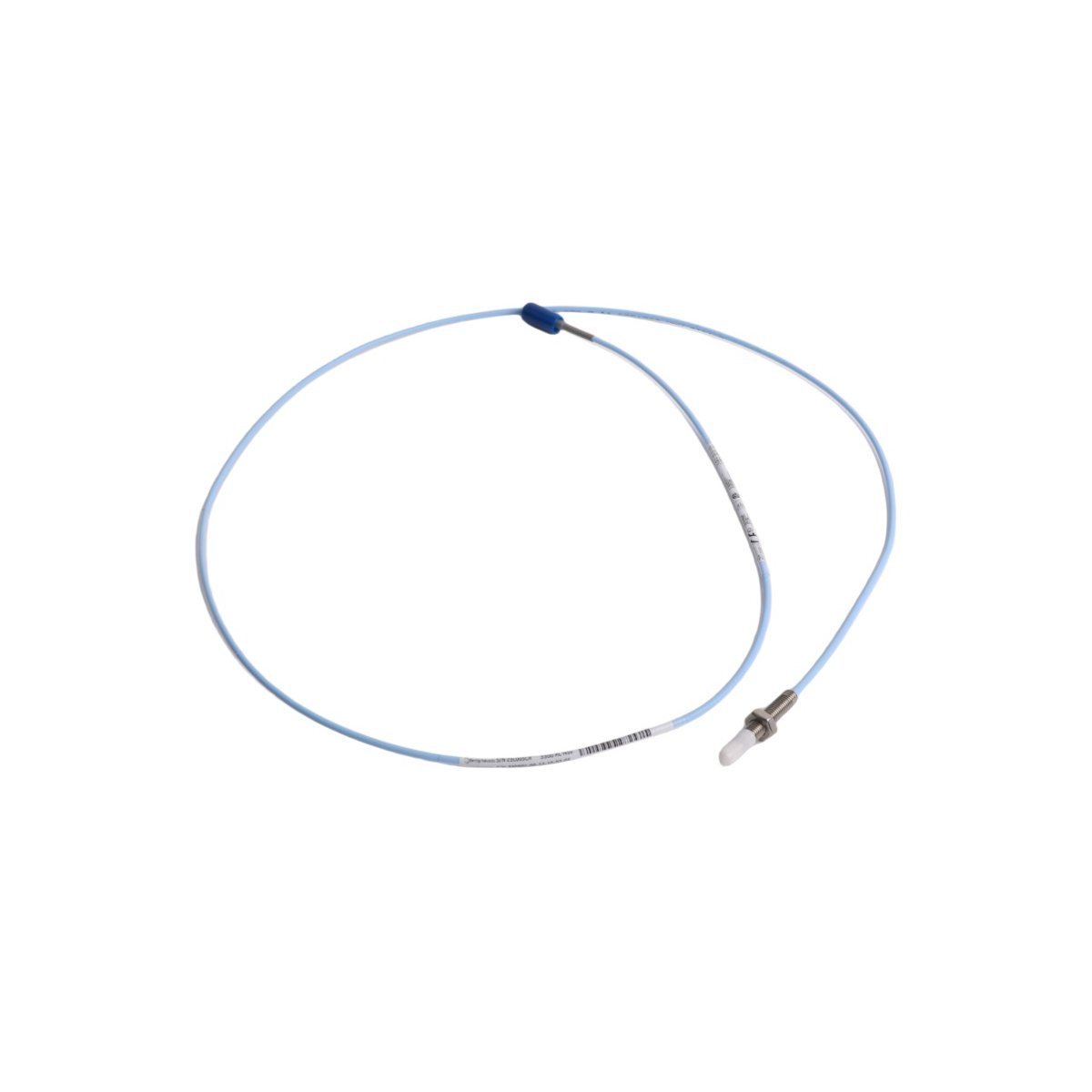

Configurado para la monitorización del desplazamiento del eje en plataformas mecánicas, el Bently Nevada 330901-00-18-70-02-CN (330901-00-18-70-02-CN Sondas de proximidad) proporciona una ejecución física y eléctrica directa del acondicionamiento de la señal de posición basada en RF.

Configuración del sufijo del modelo

• 330901: Modelo base (Sonda de proximidad 3300 NSv)

• 00: Longitud sin rosca (00 mm)

• 18: Longitud total de la caja (18 mm)

• 70: Longitud total del sistema (7,0 metros)

• 02: Tipo de conector (Conector ClickLoc coaxial en miniatura)

• CN: Aprobación de agencia (Certificación/Estándar de China)

Especificaciones de hardware

Monitorización mecánica y características TSI

El sistema 3300 NSv utiliza un escalado preciso de sonda de corrientes de Foucault para convertir los datos de posición del eje en una salida de voltaje linealizada. Durante la puesta en marcha, se requiere la validación del voltaje de entrehierro frente a objetivos de -10 VCC en la interfaz del oscilador para asegurar que la punta de la sonda permanezca dentro del rango de medición lineal definido. Este sistema está diseñado para la monitorización de la dinámica del rotor, donde se requiere una detección de desplazamiento de alta sensibilidad. La supresión de la diafonía se mantiene mediante pares de osciladores codificados por frecuencia, lo que evita la interferencia de la señal en instalaciones que involucran múltiples sensores adyacentes.

Información para pedidos

• Una (1) sonda de proximidad 330901-00-18-70-02-CN

• Capuchones protectores de rosca para conectores

• Documentación técnica de instalación

Directrices de instalación en campo

• Montaje mecánico: enrosque la sonda en el soporte de montaje; verifique el espacio de aire físico utilizando un calibrador de espesores para cumplir con el objetivo operativo de -10 VCC.

• Cableado: enrute el cable coaxial a través de un conducto metálico con conexión a tierra; mantenga el radio de curvatura mínimo especificado para evitar daños estructurales internos en el cable.

• Conexión a tierra: establezca una trayectoria de conexión a tierra continua desde el cuerpo de la sonda hasta la carcasa de la máquina para mantener una referencia de señal confiable.

• Verificación de la conexión: asegúrese de que todos los conectores coaxiales estén limpios y apretados a mano antes de la finalización del sistema.

• Calibración estática: confirme el voltaje de entrehierro estático con un multímetro de alta impedancia antes de activar el sistema de monitoreo.

Preguntas frecuentes

• P: ¿Es esta sonda compatible con los sistemas de osciladores 3300 XL estándar?

  R: No, la sonda 330901 NSv está estrictamente diseñada para su uso con unidades de osciladores 3300 NSv emparejadas para garantizar un escalado y una respuesta de frecuencia precisos.

• P: ¿Cómo se valida el espacio correcto de la sonda?

  R: Mida el voltaje de salida de CC en los terminales del oscilador con un multímetro de alta impedancia; el objetivo nominal es -10 VCC dentro del rango de funcionamiento lineal.

• P: ¿Se puede empalmar el cable coaxial en el campo si está dañado?

  R: No, el empalme en el campo altera la resonancia eléctrica y la impedancia del sistema transductor, lo que hace que el factor de escala calibrado de fábrica sea inexacto.

• P: ¿Qué efecto tiene el material objetivo en la sensibilidad?

  R: La sensibilidad se calibra de fábrica para acero 4140; el uso con otros materiales requiere un ajuste del factor de escala para garantizar la precisión de la medición.

• P: ¿Cuál es el propósito del capuchón protector del conector?

  R: El capuchón evita que la humedad, el polvo o la grasa entren en la conexión coaxial, preservando la integridad de la señal eléctrica.

• P: ¿La sonda requiere una fuente de alimentación externa?

  R: No, es un dispositivo pasivo; la alimentación de excitación la proporciona la señal portadora de radiofrecuencia generada por el oscilador NSv.

• P: ¿Qué causa lecturas de señal inestables o fluctuantes?

  R: La inestabilidad suele ser causada por conexiones coaxiales sueltas, bucles de tierra eléctricos o daños físicos en la punta de la sonda o el aislamiento del cable.

• P: ¿Se debe usar compuesto de fijación de roscas durante la instalación?

  R: No, los compuestos de fijación de roscas pueden crear una barrera aislante que interrumpe la trayectoria crítica de conexión a tierra entre el cuerpo de la sonda y la carcasa de la máquina.
