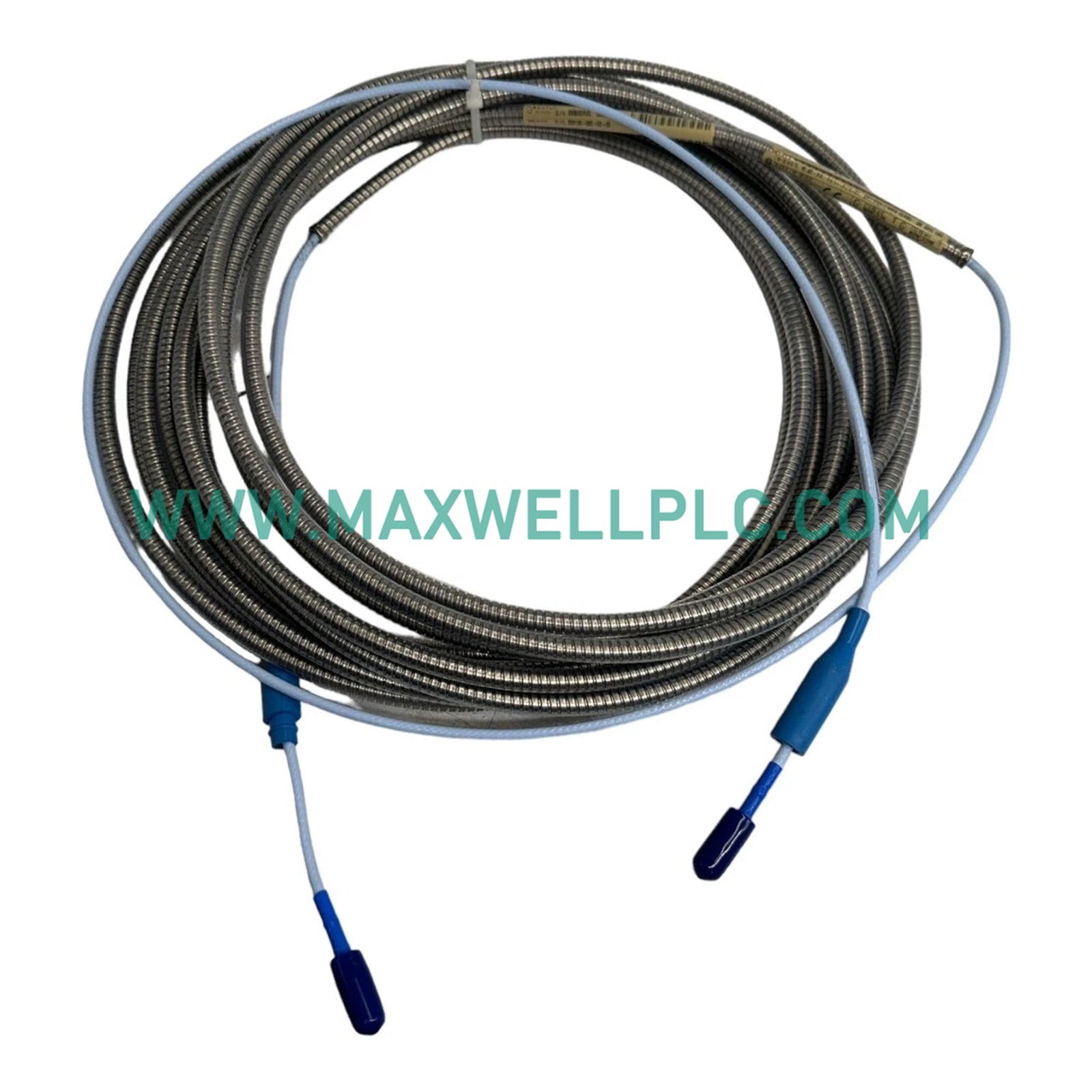

Configurado para la monitorización del desplazamiento del eje en maquinaria rotatoria, la Bently Nevada 330171-00-20-05-02-00 (330171 Sonda de proximidad de 5 mm) proporciona adquisición directa de señal física para sistemas de protección mecánica.

Matriz y configuración del modelo

• Modelo: 330171 (Sonda 3300 de 5 mm)

• Rosca de montaje: 1/4-28 UNF

• Longitud total de la carcasa: 2.0 in

• Longitud sin rosca: 0.0 in

• Longitud del cable: 0.5 metros (1.6 pies)

• Conector: Coaxial en miniatura ClickLoc

• Tipo de cable: Estándar

Especificaciones de hardware

Monitorización mecánica y comportamiento de la señal

El transductor opera mediante detección de proximidad por corrientes de Foucault para generar una salida de voltaje lineal proporcional a la holgura del eje objetivo. El análisis fiable de la dinámica del rotor requiere una validación precisa del voltaje de holgura; las configuraciones típicas del sistema apuntan a una salida de -10 VCC en el centro de la holgura nominal. La supresión de la diafonía se mantiene asegurando una separación espacial adecuada entre instalaciones de sondas adyacentes para evitar interferencias de frecuencia portadora. La integridad de la señal depende de que la ruta del sistema (sonda, cable de extensión y Proximitor) permanezca dentro de los límites de impedancia calibrados de fábrica.

Información para pedidos

• Unidad de sonda de proximidad 330171-00-20-05-02-00

• Cable coaxial integrado de 0.5 m

• Tuercas de montaje 1/4-28 UNF (2x)

• La documentación no está incluida como parte del conjunto de envío estándar

Pautas de instalación en campo

• Integridad de la superficie: Asegúrese de que la superficie del eje objetivo esté limpia, lisa y libre de defectos para evitar la no linealidad de la medición.

• Roscado: Utilice la rosca 1/4-28 UNF para un posicionamiento axial preciso dentro de la carcasa; apriete las tuercas de bloqueo para asegurar la sonda contra vibraciones mecánicas.

• Puesta a tierra: Mantenga una referencia de tierra eléctrica estable para el cuerpo de la sonda para minimizar las interferencias electromagnéticas.

• Cableado: Evite dobleces bruscos en el cable coaxial; observe el radio de curvatura mínimo para evitar la fatiga dieléctrica y los cambios de impedancia.

• Montaje: Confirme que la punta de la sonda no entre en contacto con el objetivo durante los transitorios de la máquina o los ciclos de expansión térmica.

Información de entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Logística: Envío global a través de DHL, FEDEX o UPS.

• Embalaje: Todos los componentes están protegidos utilizando embalaje industrial antiestático para evitar descargas electrostáticas y golpes mecánicos.

Preguntas frecuentes

• P: ¿Se puede utilizar esta sonda de 5 mm con Proximitors de sistema de 8 mm?

  R: No, el Proximitor debe coincidir con el diámetro específico de la punta de la sonda para mantener la escala correcta y el rango lineal.

• P: ¿Cuál es el propósito de la longitud del cable de 0.5 m?

  R: Está diseñado para aplicaciones donde el Proximitor se monta muy cerca de la sonda, reduciendo la longitud total del bucle del sistema.

• P: ¿Es esta sonda compatible con entornos de alta temperatura?

  R: El componente está clasificado para funcionar hasta 177 grados C, adecuado para aplicaciones industriales estándar de turbinas y compresores.

• P: ¿Cómo ajusto la holgura de aire?

  R: Gire la sonda dentro de la carcasa roscada hasta que se mida el voltaje de holgura deseado en el terminal del Proximitor, luego apriete las tuercas de bloqueo.

• P: ¿Es el conector ClickLoc impermeable?

  R: Está sellado ambientalmente para uso industrial, pero no está diseñado para inmersión directa en entornos químicos no compatibles.

• P: ¿Este modelo requiere una opción de aprobación de agencia?

  R: El número de pieza específico proporcionado no incluye aprobaciones adicionales de agencias para áreas peligrosas (opción 00).

• P: ¿Cuál es el material objetivo para la calibración?

  R: La calibración estándar se realiza contra acero AISI 4140; el uso de diferentes materiales de eje puede requerir un ajuste del factor de escala.

• P: ¿Puedo acortar el cable?

  R: Acortar el cable alterará la impedancia del sistema e invalidará la calibración; la longitud del cable debe permanecer según lo especificado de fábrica.
