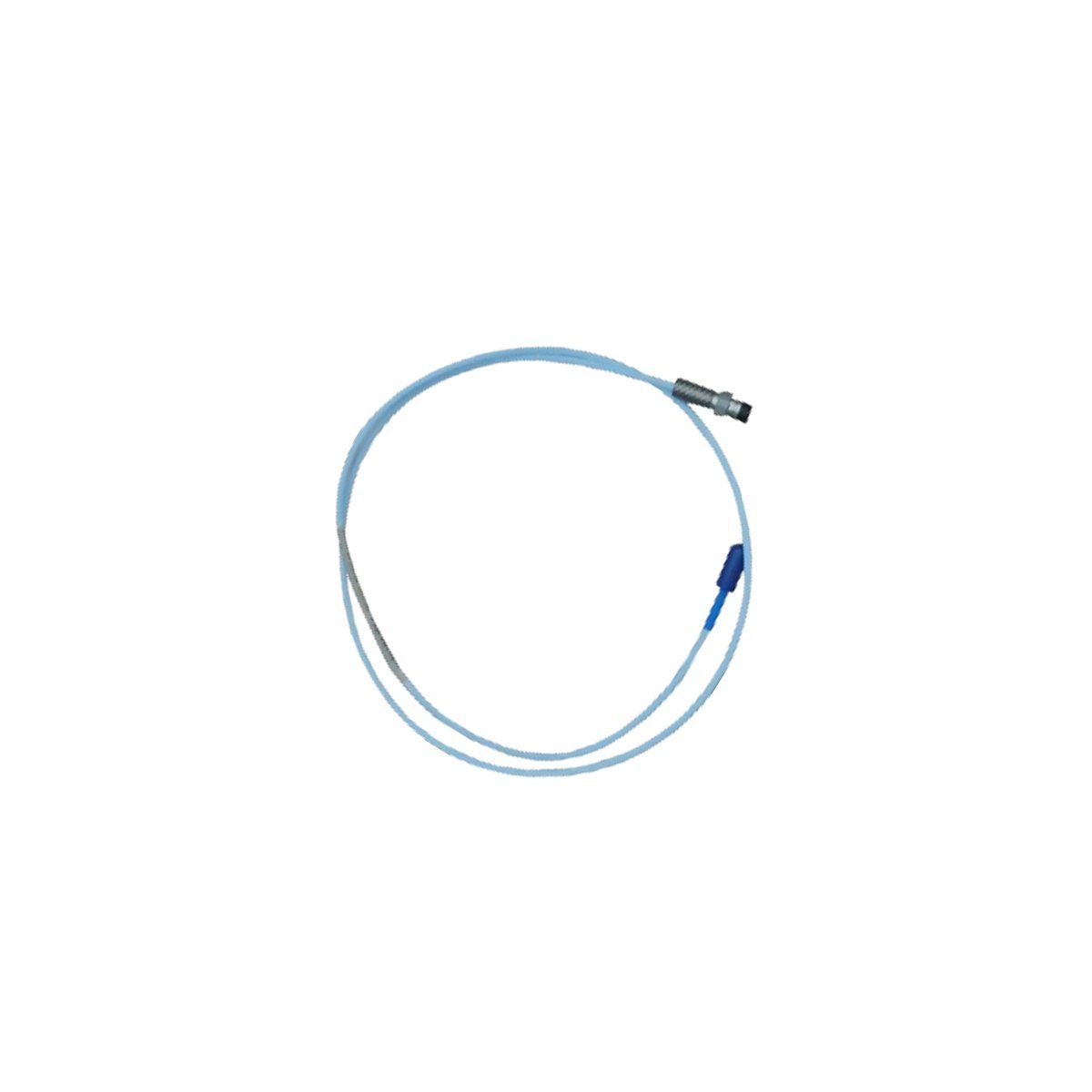

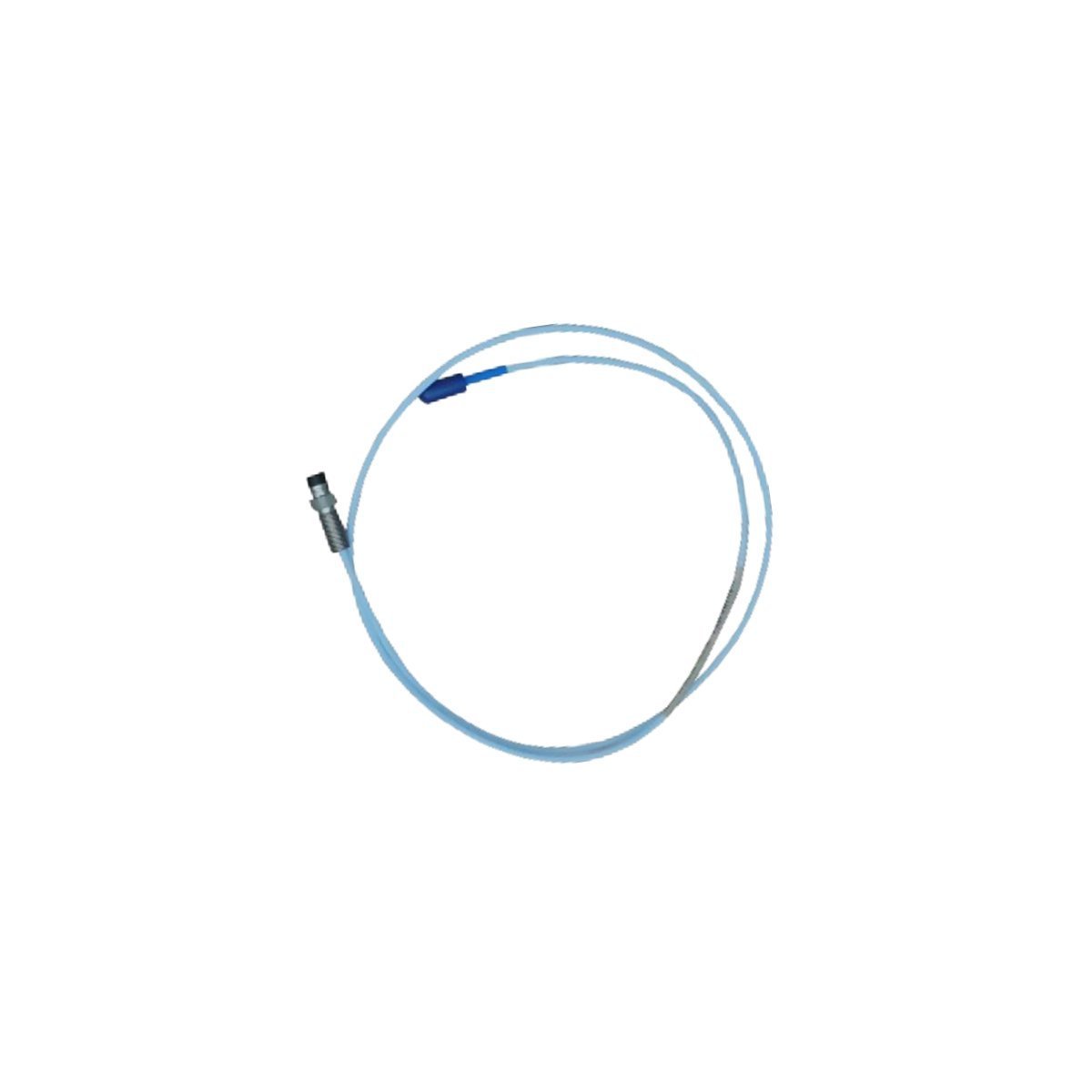

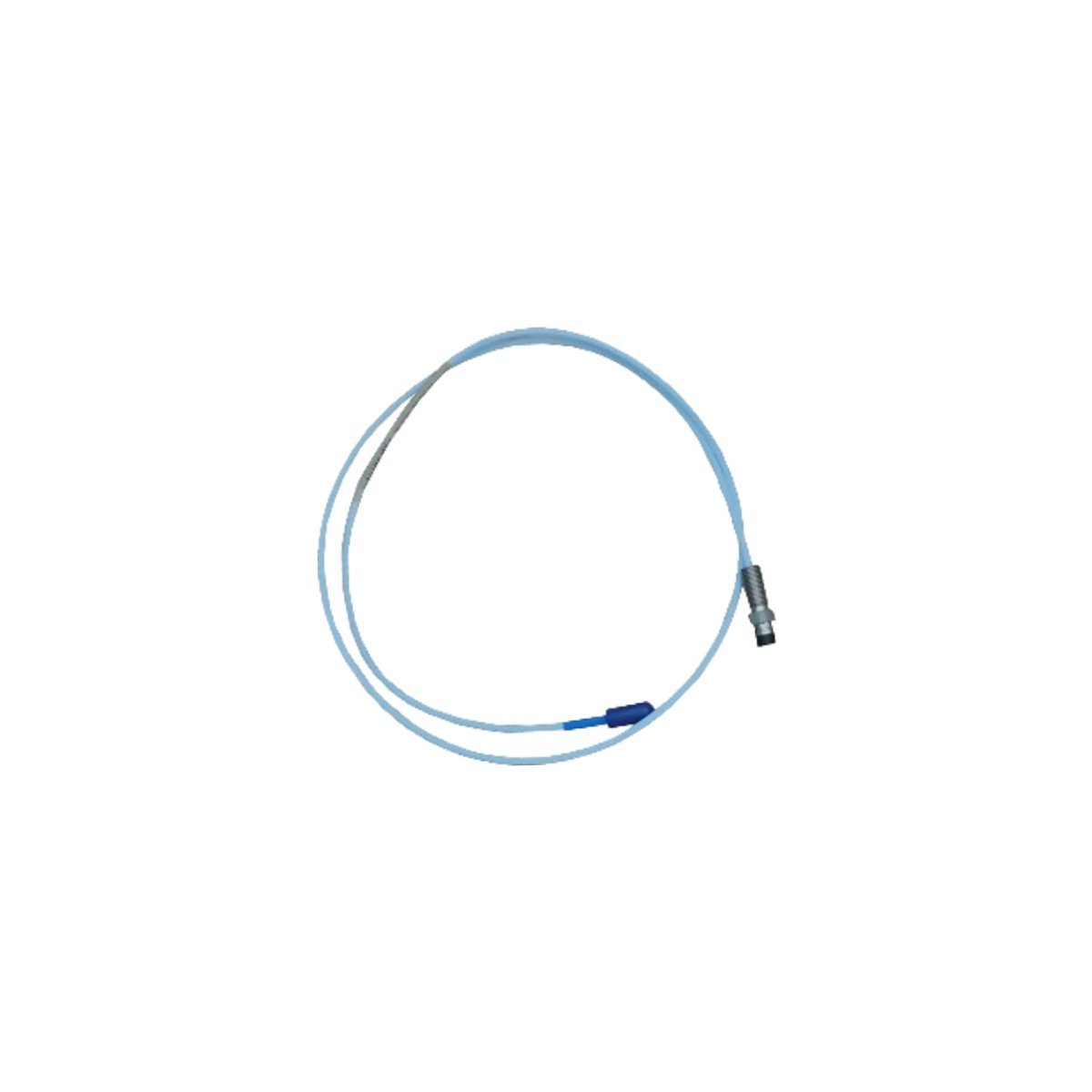

LaBently Nevada 330171-00-12-10-01-CN, también catalogada como la sonda de proximidad330171, opera como un componente de hardware dedicado para medir el desplazamiento del eje de objetivo pequeño y la vibración dentro de las plataformas del sistema de protección de maquinaria 3300 XL NSv. El conjunto de la sonda utiliza un acoplamiento inductivo para detectar variaciones de distancia entre la punta del sensor y una superficie conductora, traduciendo estas brechas físicas en señales de voltaje proporcionales procesadas por un sensor Proximitor NSv compatible.

Desglose de sufijos

• 330171: Sonda de proximidad 3300 XL NSv, rosca 3/8-24 UNF, sin armadura.

• 00: Opción de longitud sin rosca (0.0 pulg.).

• 12: Opción de longitud total de la caja (1.2 pulg.).

• 10: Opción de longitud total (1.0 m / 3.3 pies).

• 01: Opción de conector (Conector ClickLoc coaxial en miniatura).

• CN: Opción de aprobaciones (Cumplimiento específico de China).

Especificaciones de hardware

Escalado de sonda de corrientes parásitas y dinámica del rotor

El sistema 3300 XL NSv está diseñado para aplicaciones de objetivos pequeños donde las sondas estándar de 8 mm carecen de resolución suficiente. El escalado de la sonda de corrientes parásitas está estrictamente calibrado para acero AISI 4140. Los operadores deben ejecutar la validación del voltaje de la brecha (objetivos de -10 VCC) en la salida del Proximitor durante la puesta en marcha inicial para asegurar que la sonda resida dentro de la ventana de medición lineal nominal. El centrado adecuado es obligatorio para una adquisición precisa de datos de dinámica del rotor. Además, mantener una sólida supresión de la diafonía adhiriéndose a las distancias mínimas de separación física entre sensores adyacentes evita la distorsión de la medición en trenes de máquinas complejos de múltiples canales.

Información para pedidos

• 1 Sonda de proximidad 330171-00-12-10-01-CN con cable coaxial integrado de 1.0 m

• 2 tuercas de seguridad hexagonales 3/8-24 UNF

• 1 Tapa protectora para conector ClickLoc

• 1 Guía de referencia de instalación en campo

Guías de instalación en campo

• Montaje mecánico

• Inserte el cuerpo de la sonda en el puerto de montaje utilizando un mínimo de 5 roscas completas de acoplamiento para asegurar el posicionamiento mecánico.

• Ajuste la holgura del sensor para alcanzar la referencia de voltaje objetivo, luego apriete las tuercas de seguridad hexagonales a un valor terminal de 10.7 N-m (95 in-lb).

• Cableado y toma de tierra

• Mantenga un radio de curvatura coaxial mínimo de 25.4 mm (1.0 in) para preservar la integridad de la trayectoria de transmisión de RF interna.

• Instale los cables de la sonda dentro de conductos metálicos dedicados y conectados a tierra para proporcionar blindaje contra interferencias electromagnéticas externas.

Preguntas frecuentes

• ¿Cuál es el voltaje de holgura objetivo para la calibración del sistema?

  La sonda debe posicionarse mecánicamente hasta que el Proximitor NSv asociado emita una señal de -10 VCC, lo que marca el centro del rango lineal de 60 mil.

• ¿Puede esta sonda conectarse directamente a un Proximitor estándar de 8 mm?

  No, esta sonda NSv está diseñada específicamente para el sistema 3300 XL NSv; la impedancia eléctrica y la sintonización no son compatibles con los sistemas de sonda estándar de 8 mm.

• ¿La longitud del cable de 1.0 m es ajustable?

  No, el cable es integral a la impedancia del sistema sintonizado. Modificar la longitud del cable cambiará la respuesta del sistema y hará que el factor de escala sea inexacto.

• ¿Qué material objetivo se requiere para la calibración estándar?

  El sistema está calibrado de fábrica para acero AISI 4140. Otros materiales objetivo alterarán la respuesta magnética y requerirán una recalibración específica del sistema.

• ¿El conector ClickLoc se puede conectar y desconectar en caliente?

  Sí, la interfaz coaxial se puede conectar o desconectar mientras el sistema está energizado, aunque se generará una alarma de falla de canal transitoria.

• ¿Cómo afecta la humedad al conector?

  La entrada de humedad aumenta la resistencia de fuga, lo que provoca errores de señal. Asegúrese de que el conector esté protegido con la tapa o cinta de silicona proporcionada.

• ¿Este modelo incluye armadura exterior de acero inoxidable?

  No, el número de pieza 330171-00-12-10-01-CN indica una construcción de cable coaxial estándar sin armadura.

• ¿Qué sucede si la punta de la sonda se instala demasiado cerca del objetivo?

  La sonda entrará en el rango no lineal cerca de la cara del sensor, lo que podría provocar la saturación de la señal o daños por impacto mecánico durante el descentramiento del eje.
