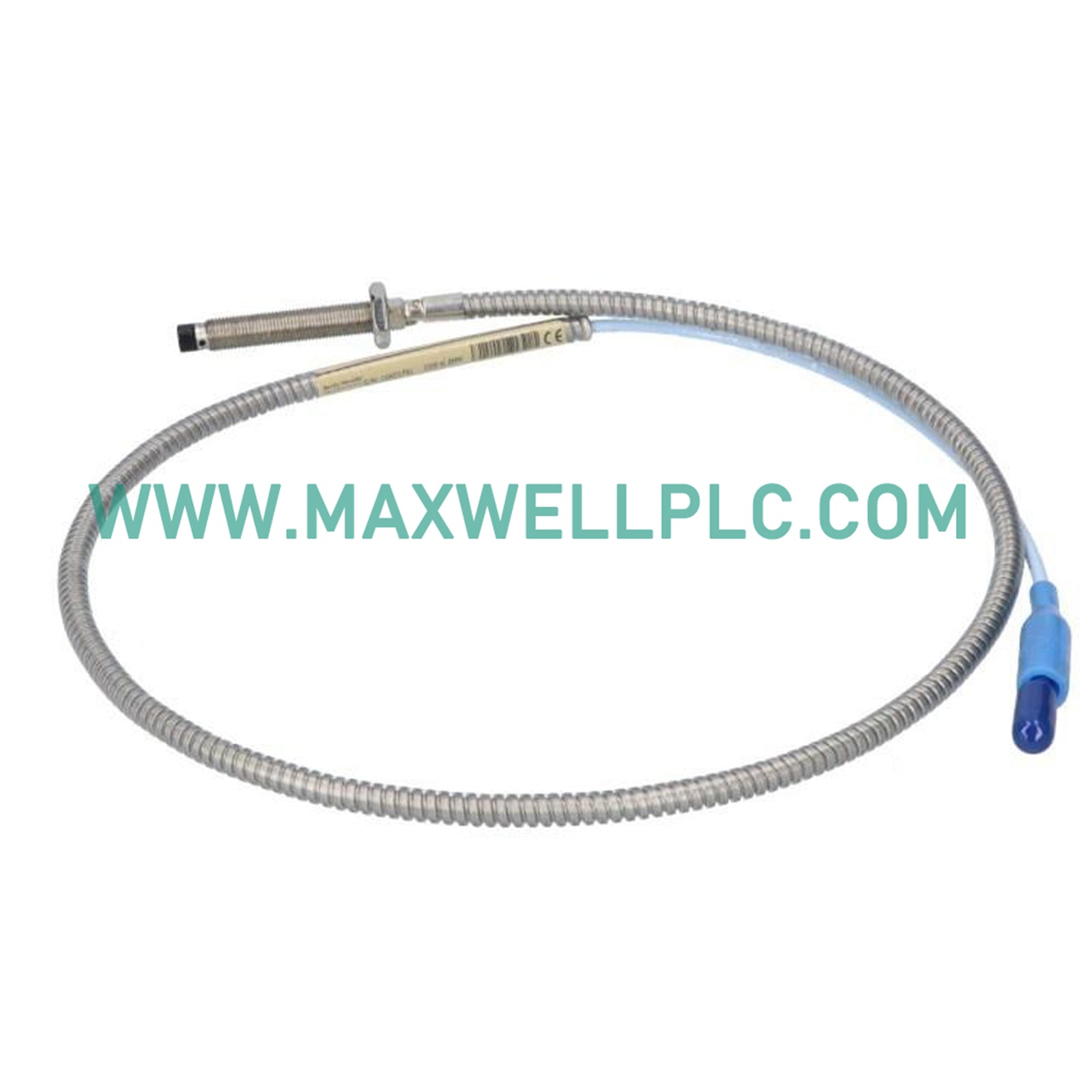

Configurado para la propagación de señales de alta frecuencia en sistemas de monitoreo de maquinaria rotativa, el Bently Nevada 330130-045-02-00 (330130 Cable de extensión 3300 XL) sirve como interfaz de hardware dedicada que conecta sondas de proximidad a módulos de acondicionamiento de señal. Este componente mantiene la impedancia eléctrica requerida para garantizar la integridad de la señal a través de la cadena del transductor dentro de las redes de protección de la máquina.

Desglose del sufijo

La designación 330130-045-02-00 representa la siguiente configuración:

• 045: Longitud del cable de 4,5 metros (14,8 pies).

• 02: Cable estándar con protector de conector integrado.

• 00: Aprobación de agencia no requerida para esta configuración.

Especificaciones de hardware

Dinámica de la señal mecánica y diagnóstico del rotor

El sistema 3300 XL se basa en una trayectoria coaxial consistente de 75 ohmios para traducir las fluctuaciones de corrientes parásitas en datos de desplazamiento precisos. Un análisis preciso de la dinámica del rotor, incluidas las parcelas orbitales y el seguimiento de la línea central del eje, requiere una escala precisa de la sonda de corrientes parásitas para permanecer dentro del rango operativo lineal. Los técnicos deben validar la tensión de separación de -10 VCC en la entrada del monitor para compensar las características de la trayectoria de la señal. Se debe implementar una supresión eficaz de la diafonía manteniendo el aislamiento físico entre los cables de extensión y las líneas de CA de alta tensión; si no se aíslan estas señales, se introduce ruido electromagnético, lo que degrada directamente las lecturas de magnitud de la vibración y la fidelidad de la medición del sistema.

Información de pedido

• Cable de extensión 330130-045-02-00

• Protectores de conector preinstalados

• Documentación técnica y guía de instalación

Instalación y gestión de cables

• Enrutamiento de conductos: Instale los cables dentro de conductos metálicos dedicados y conectados a tierra para proporcionar blindaje contra interferencias electromagnéticas externas (EMI).

• Radio de curvatura: Respete un radio de curvatura mínimo de 2,5 cm para garantizar la integridad estructural del dieléctrico coaxial y del conductor de señal interno.

• Seguridad de la conexión: Asegúrese de que los conectores estén apretados a mano; el uso de herramientas mecánicas para apretar corre el riesgo de dañar la alineación de los pines internos y los mecanismos de bloqueo.

• Protección contra la humedad: Utilice el protector de conector integrado en entornos expuestos a niebla de aceite o alta humedad para evitar la oxidación de las superficies de contacto eléctrico.

Envío y logística

• Tiempo de entrega: 3-5 días después de finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se sellan en un embalaje industrial antiestático para mitigar los eventos de ESD y la deformación mecánica durante el tránsito.

Preguntas frecuentes

• ¿Qué materiales objetivo se admiten? El sistema de transductor está calibrado de fábrica para acero AISI 4140. Las variaciones en la permeabilidad magnética del material objetivo requieren un ajuste del factor de escala específico del sitio para mantener la linealidad y la precisión.

• ¿Cuál es la sensibilidad de la sonda? Este cable de extensión mantiene la sensibilidad estándar de 7,87 V/mm (200 mV/mil) del sistema de transductor 3300 XL en toda la trayectoria de transmisión de la señal.

• ¿Con qué frecuencia debe verificarse la calibración? La verificación de la resistencia del bucle y la integridad de la señal debe realizarse durante las principales paradas de la máquina o si la plataforma de monitoreo informa una deriva persistente de la tensión de separación.

• ¿Puede la sonda operar en entornos peligrosos? Este modelo no tiene clasificaciones de áreas peligrosas. Las instalaciones que requieren seguridad intrínseca deben utilizar hardware certificado y seguir estrictamente los planos de control documentados.

• ¿Qué cables de extensión son compatibles? Solo son compatibles los cables de la serie Bently Nevada 3300 XL. La mezcla de longitudes de cable o tipos de impedancia no estándar da como resultado una atenuación de la señal y datos de vibración erróneos.

• ¿Qué causa una tensión de separación inestable? La inestabilidad se atribuye principalmente a conexiones flojas, blindaje coaxial degradado o bucles de tierra creados por técnicas inadecuadas de conexión a tierra de los conductos.

• ¿Cómo se prueba la salud de la sonda? La salud se valida midiendo la resistencia del bucle de CC y verificando la respuesta de la salida de la señal dinámica en la entrada del bastidor del monitor.

• ¿Cuál es la vida útil esperada? La vida útil está sujeta al ciclo de trabajo térmico y mecánico del lugar de instalación. En condiciones de estado estacionario, el cable está diseñado para un funcionamiento continuo y a largo plazo.
