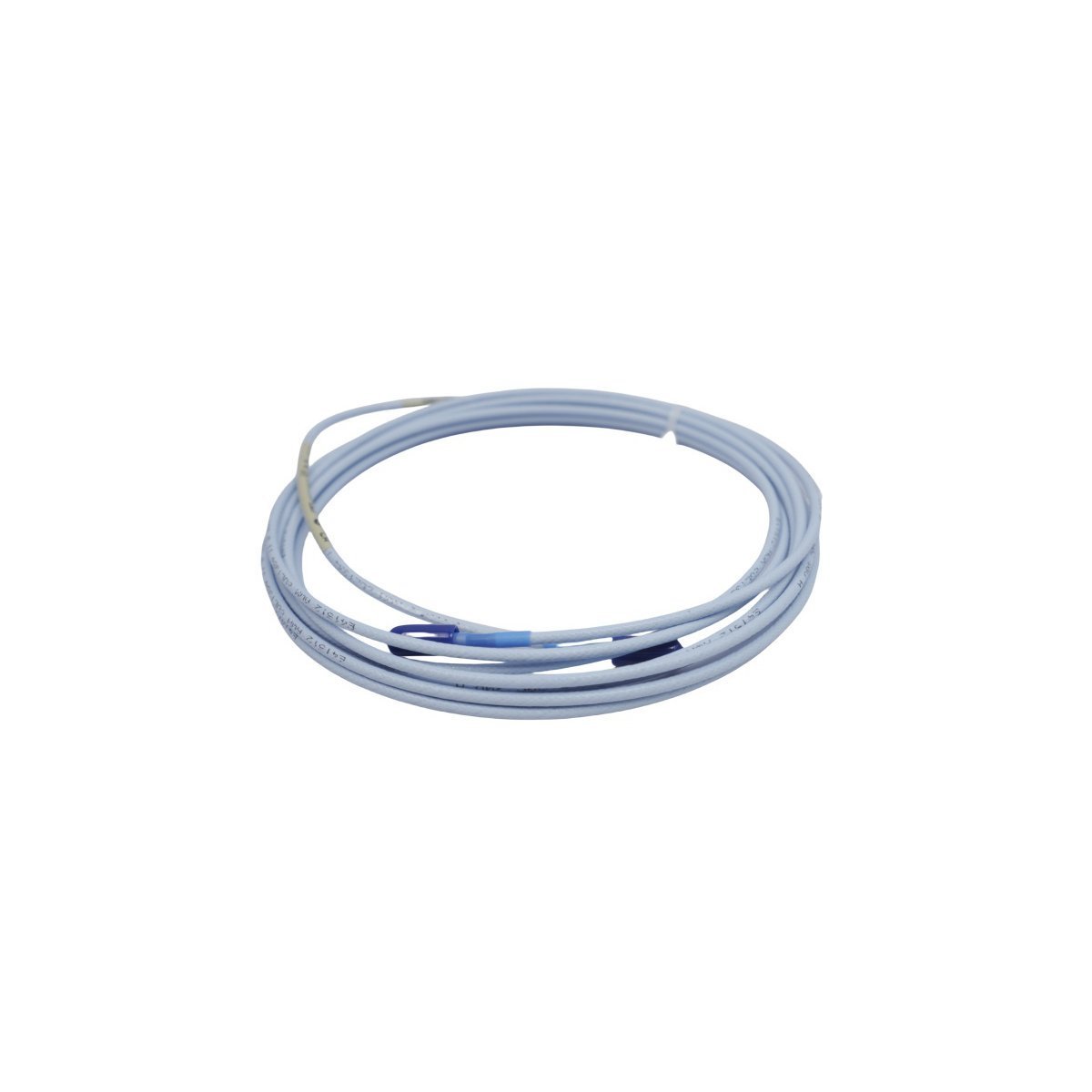

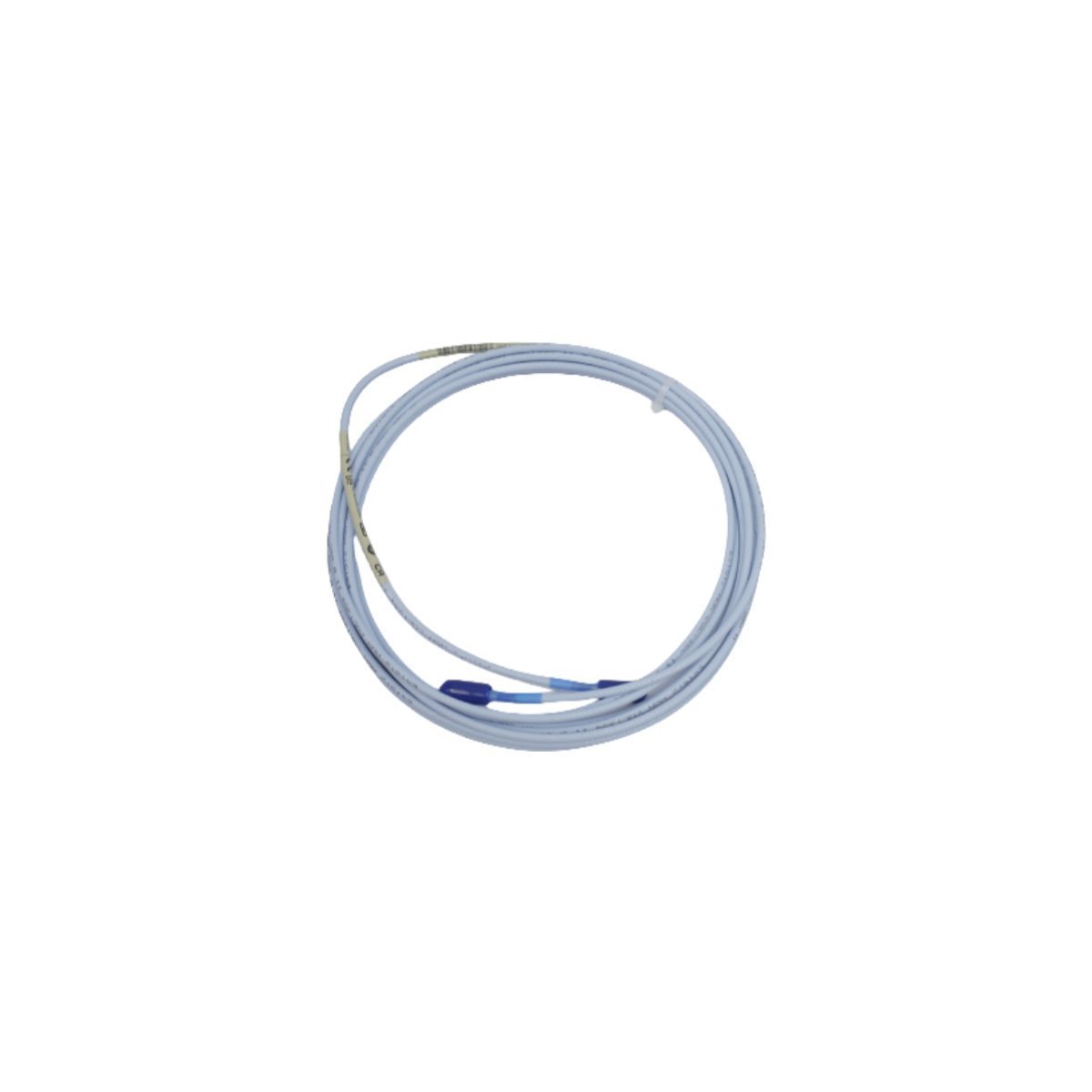

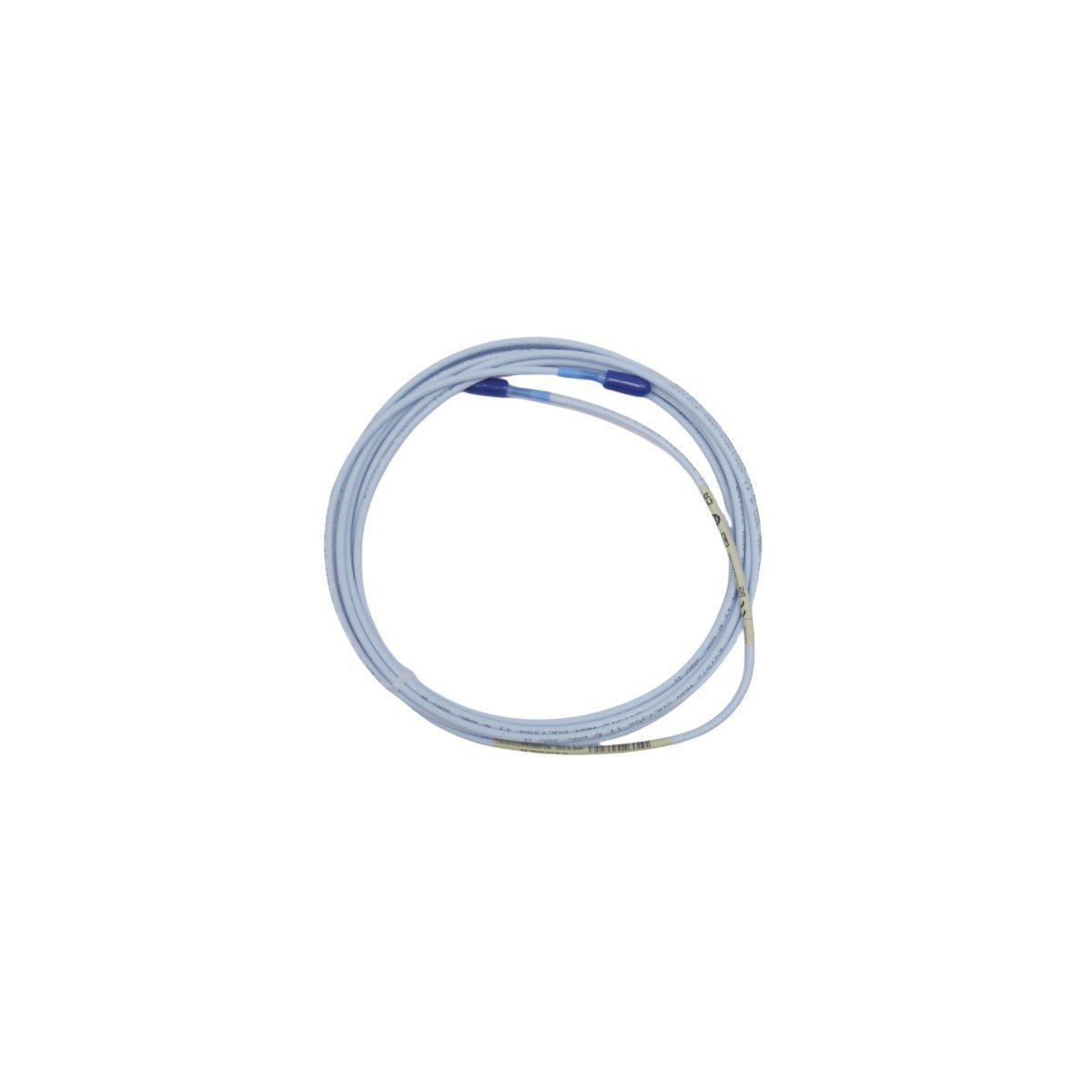

Configurado para la transmisión de señales entre sondas de proximidad y sensores proximitor en plataformas de monitoreo TSI, el Bently Nevada 330130-040-00-CN (330130-040-00 Cable de extensión) proporciona interconexión eléctrica física directa para sistemas de transductores de corriente de Foucault.

Desglose del Designador de Componentes

• 330130: Cable de extensión 3300 XL de 8 mm

• 040: Longitud del cable (4.0 metros)

• 00: No aplicable (Protector del conector)

• CN: Específico del país (China)

Propiedades Físicas Técnicas

Rendimiento del Transductor de Corriente de Foucault

El cable de la serie 330130 mantiene la integridad de la señal en todo el sistema asegurando una impedancia constante en el bucle del transductor. Cuando se calibra con sondas 3300 XL, el sistema logra una salida lineal de 7.87 V por mm (200 mV/mil). La construcción del cable de extensión incluye una cubierta de fluoruro de etilenpropileno (FEP) para evitar la degradación de la trayectoria de la señal eléctrica debido a la exposición química. Se requiere una validación adecuada del voltaje de espacio durante la instalación; para un sistema 3300 XL, el voltaje de espacio objetivo en la punta de la sonda permanece en -10 VCC cuando se centra dentro del rango lineal. La supresión de la diafonía se mantiene mediante el blindaje de alta frecuencia integrado en la geometría del cable triaxial.

Contenido de la Entrega

• 1 cable de extensión 330130-040-00-CN

• 1 manual de instalación/calibración (documentación de seguridad)

Procedimientos de Instalación del Cable

• Enrutamiento del cable: Mantenga un radio de curvatura mínimo de 25 mm para evitar la fractura del aislamiento o la fatiga del conductor interno.

• Acoplamiento del conector: Asegúrese de que los conectores ClickLoc estén completamente bloqueados; el mecanismo de bloqueo debe proporcionar un clic táctil para confirmar una conexión sellada y de baja resistencia.

• Protección: Utilice conductos o armaduras para tramos de cable que superen los 3 metros para mitigar el estrés mecánico y la interferencia electromagnética.

• Puesta a tierra: Evite poner a tierra el blindaje en ambos extremos para evitar el ruido de bucle de tierra; asegúrese de que el blindaje sea continuo a través de la interfaz del conector.

Preguntas Frecuentes

• ¿Puedo usar este cable con sondas de la serie 3300 que no sean XL?

  No. Los cables de extensión 3300 XL están calibrados específicamente para los requisitos de impedancia del sistema 3300 XL e introducirán inexactitudes en la señal si se mezclan con series de sondas 3300 más antiguas.

• ¿Qué sucede si el cable se corta y se empalma?

  El empalme viola la impedancia del sistema y la continuidad del blindaje. Esto alterará el factor de escala e introducirá ruido, lo que provocará mediciones incorrectas de la vibración del rotor.

• ¿El sufijo CN afecta el rendimiento eléctrico?

  No. El sufijo CN denota el cumplimiento normativo para la logística regional y no cambia la construcción física, el blindaje o las especificaciones eléctricas del cable.

• ¿Cómo pruebo la continuidad del cable?

  Utilice un multímetro digital en modo de resistencia. Mida la resistencia de núcleo a núcleo y de núcleo a blindaje; sin embargo, verifique con los dibujos técnicos de Bently Nevada los valores de resistencia objetivo exactos.

• ¿Se puede sumergir este cable en aceite?

  Sí. La cubierta de FEP está clasificada para inmersión total en aceites lubricantes sintéticos y a base de petróleo que se encuentran típicamente en entornos de maquinaria rotativa.

• ¿El conector es impermeable?

  El conector ClickLoc está diseñado para ser hermético al aceite y resistente a la humedad cuando está correctamente bloqueado, pero no está diseñado para inmersiones submarinas de alta presión.

• ¿Cuál es el impacto de la longitud del cable en la salida?

  El sistema 3300 XL está diseñado como un todo calibrado (Sonda + Cable de extensión + Proximitor). Cambiar la longitud del cable de extensión requiere la recalibración del sensor Proximitor.

• ¿Se puede usar este cable en áreas peligrosas?

  Sí, siempre que todo el sistema de transductor (Sonda, Cable, Proximitor) se instale dentro de un circuito intrínsecamente seguro según lo definido por las certificaciones Ex regionales.
