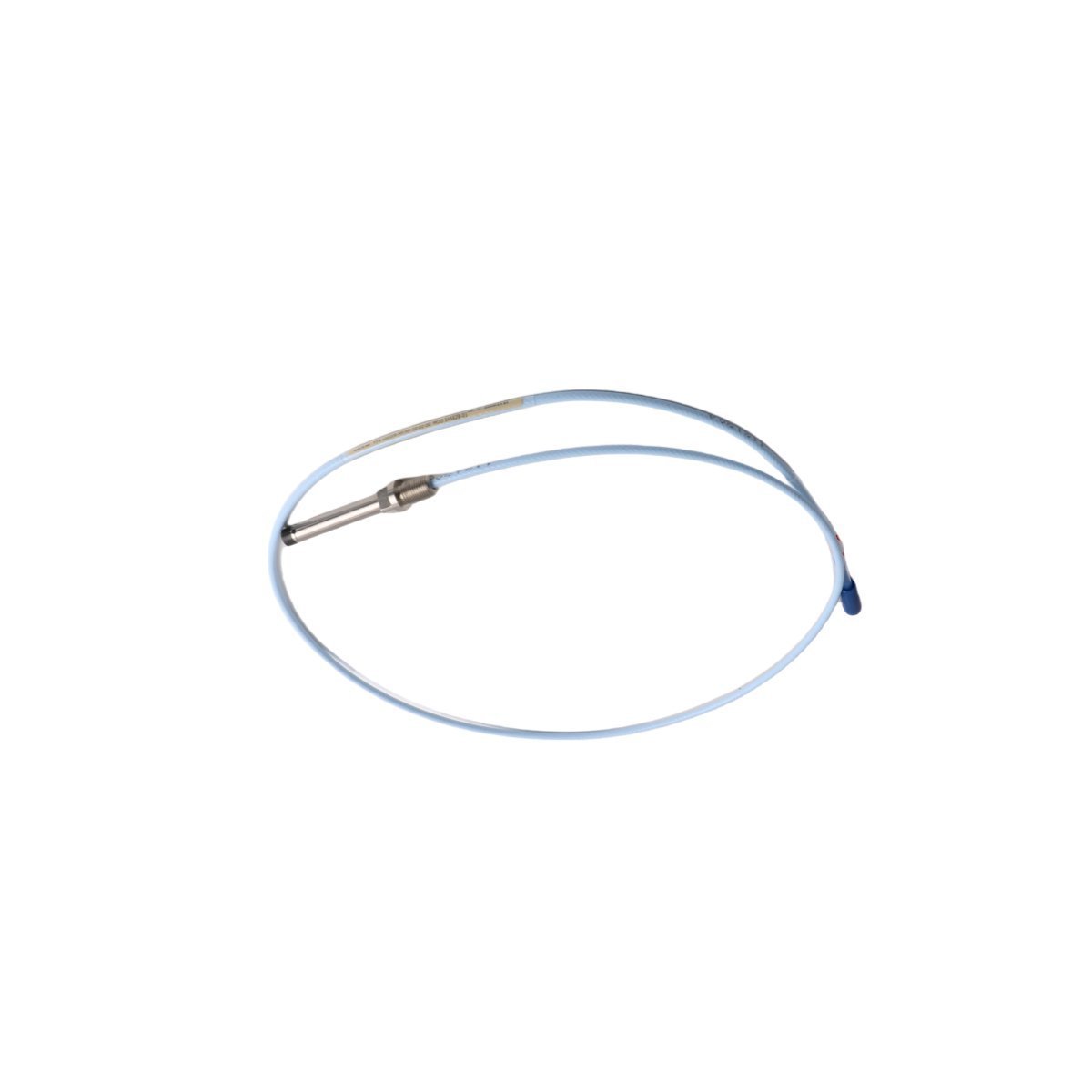

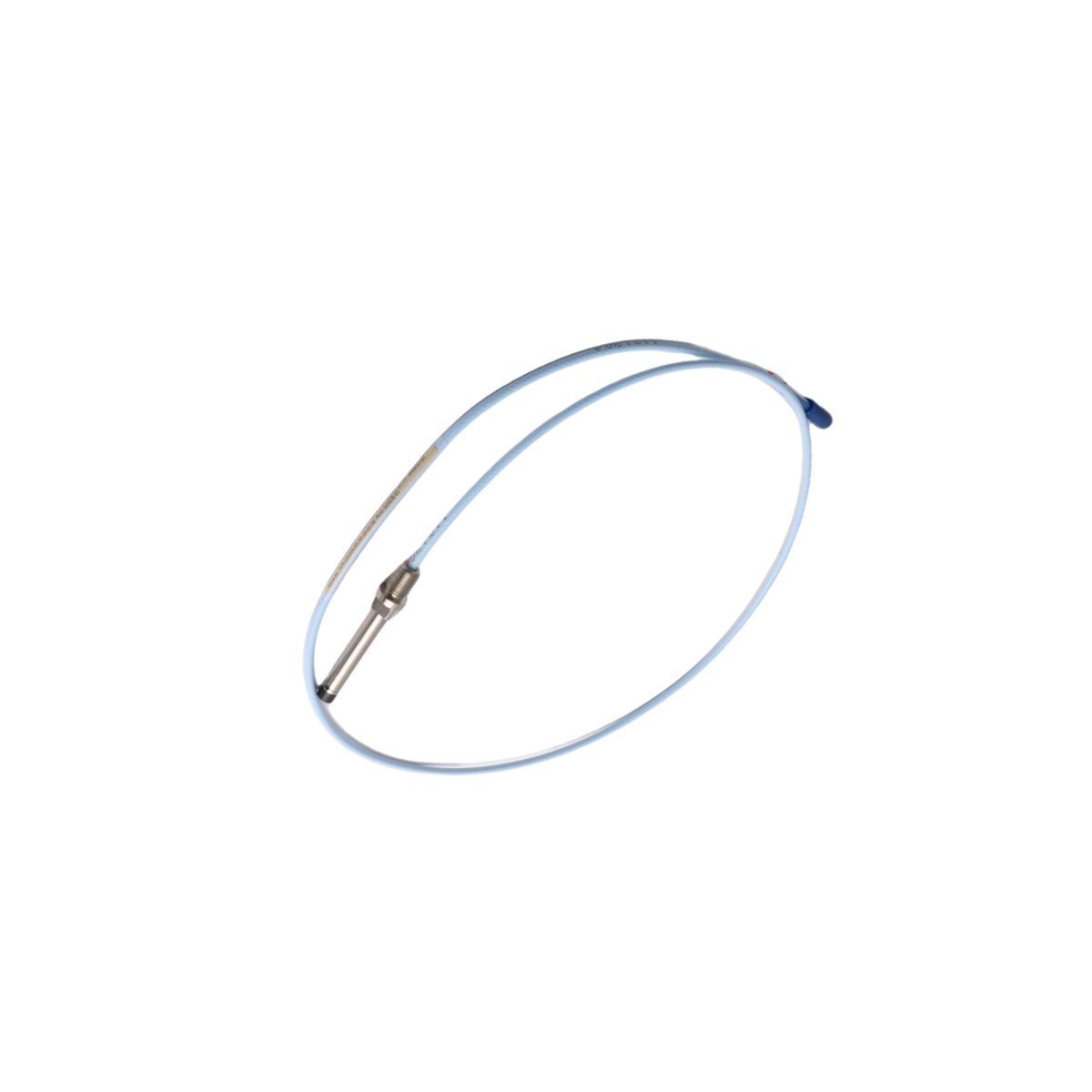

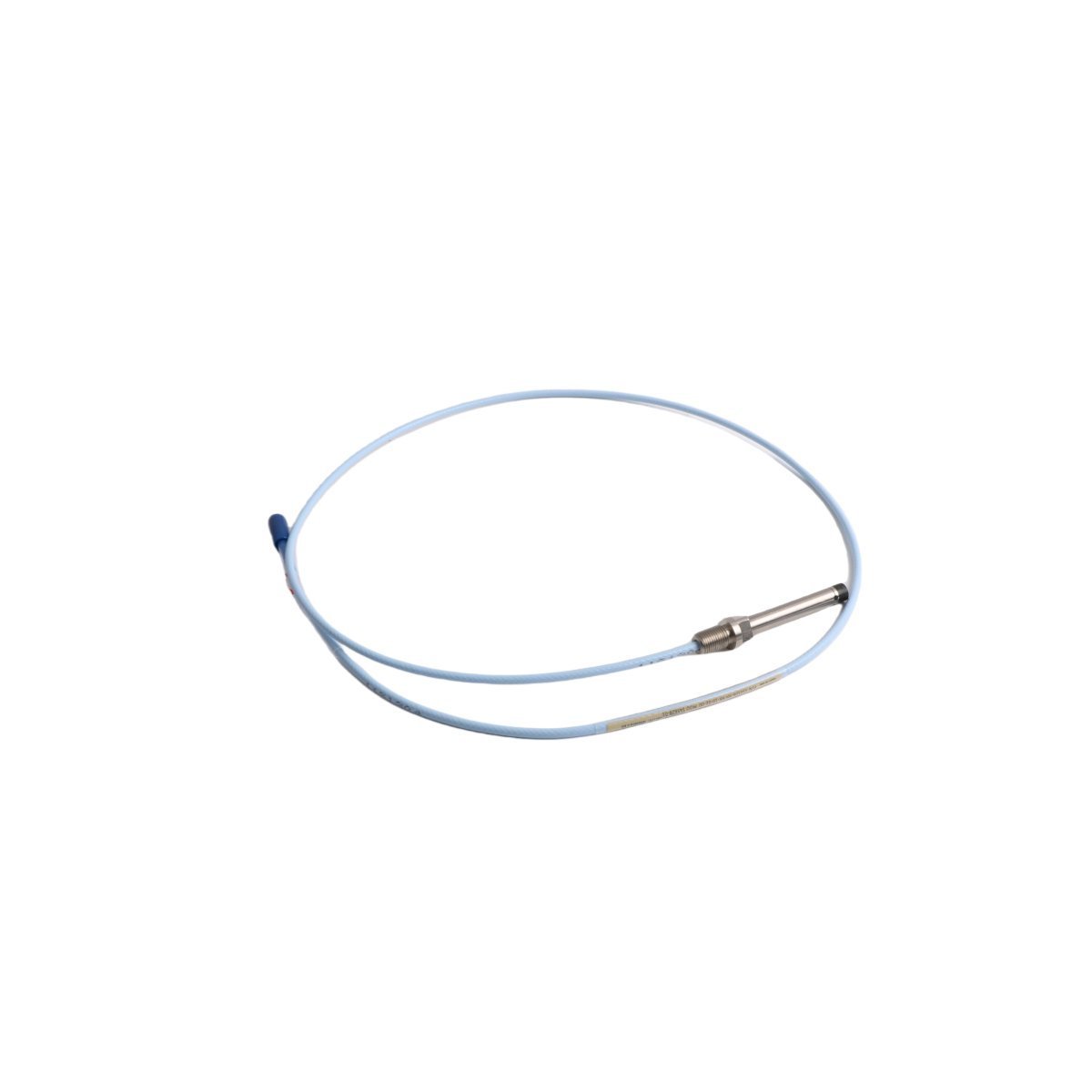

El Bently Nevada 330106-XX-XX-10-02-00, también catalogado como la 330106 Sonda de Proximidad de Montaje Inverso, opera como un componente de hardware dedicado para mediciones sin contacto de vibración del eje y desplazamiento de posición dentro de las plataformas del Sistema Transductor de Proximidad 3300 XL. La sonda ejecuta la transducción de señal física a eléctrica mediante principios de detección de proximidad por corrientes de Foucault. Emite un voltaje continuo proporcional a la distancia de espacio dinámico o estático entre la punta sin blindaje y una superficie conductora objetivo.

Matriz de Configuración y Códigos de Opción

• 330106: Modelo base para la sonda de proximidad de montaje inverso de 8 mm 3300 XL con roscas de montaje métricas M10 x 1.

• Primer XX: Opción de configuración de longitud sin rosca, determinada por la geometría específica de la carcasa de la máquina.

• Segundo XX: Opción de longitud total de la carcasa, adaptada a los requisitos de montaje estructural.

• 10: Opción de longitud total del cable de 1.0 metro (3.3 pies).

• 02: Configuración de conector ClickLoc coaxial en miniatura sin protector de conector.

• 00: Opción de aprobación de agencia que indica que no se requieren certificaciones para áreas peligrosas.

Especificaciones de Hardware

Características del Transductor de Corrientes de Foucault

La sonda utiliza la interacción del campo de corrientes de Foucault de alta frecuencia para lograr una resolución de desplazamiento submicrónica sin contacto mecánico. La verificación de la calibración se basa en una validación precisa del voltaje del espacio, apuntando a un valor de compensación nominal de -10 VCC que corresponde al centro del rango lineal calibrado de 80 mil.

El diseño estructural incorpora geometría de supresión de diafonía para evitar interferencias electromagnéticas cuando se instalan múltiples sondas 3300 XL de 8 mm en estrecha proximidad física para monitoreo de vibración radial X-Y ortogonal o seguimiento redundante de la posición de empuje. Esto mantiene la integridad de la señal durante transiciones de dinámica de rotor de alta velocidad.

Embalaje y Detalles de Pedido

• 1 x Ensamblaje de sonda de proximidad de montaje inverso Bently Nevada 330106-XX-XX-10-02-00.

• 1 x Interfaz de conector ClickLoc coaxial en miniatura instalada de fábrica.

• 1 x Estructura de cable coaxial integral de baja pérdida que coincide con la especificación de 1.0 metro.

Marco de Instalación y Cableado

• Límites de par mecánico: No exceda un par de instalación máximo de 22.6 N-m (200 in-lbf) durante la instalación de montaje inverso. El par de apriete estándar recomendado es de 7.5 N-m (66 in-lbf).

• Reglas de conductos y aislamiento: Encamine el cable integral de la sonda a través de un conducto metálico dedicado con toma a tierra. Asegure un aislamiento total de las líneas de distribución de energía y los cables de salida del variador de frecuencia para bloquear la inducción de ruido electromagnético.

• Restricciones de radio de curvatura mínimo: Mantenga un radio de curvatura mínimo estricto de 25.4 mm (1.0 pulgada) en todas las secciones del cable coaxial durante la instalación física final.

Preguntas Frecuentes sobre el Rendimiento Técnico

• ¿Cuál es el voltaje específico del espacio objetivo para la calibración del sistema?

  El voltaje del espacio de orientación objetivo es de -10 VCC, que corresponde al centro geométrico del tramo de calibración lineal al evaluar ejes de acero AISI 4140 estándar.

• ¿Se puede intercambiar en caliente esta sonda de proximidad mientras el Proximitor está energizado?

  Sí, la conexión coaxial pasiva permite el intercambio en caliente. La desconexión de la línea coaxial llevará la salida del Proximitor a su límite superior, pero no causará daños a la electrónica.

• ¿Cuál es la capacidad máxima de sellado a presión nominal de la punta de la sonda?

  La punta de la sonda está sellada con una junta tórica de Viton para soportar presiones diferenciales de la caja de la máquina, pero no está probada o certificada de fábrica para aislamiento de límites de procesos de alta presión.

• ¿Cómo afecta la opción del conector a la compatibilidad con el cable de extensión?

  El conector coaxial en miniatura ClickLoc se conecta directamente a cualquier cable de extensión estándar 3300 XL, lo que garantiza una compatibilidad eléctrica y mecánica completa sin necesidad de emparejamiento individual.

• ¿Qué ocurre si el par de instalación mecánica excede los 22.6 N-m?

  Exceder la especificación de par máximo conlleva el riesgo de distorsión mecánica del cuerpo de la sonda de acero inoxidable, lo que puede dañar las uniones soldadas coaxiales internas y comprometer el sensor.

• ¿Cómo altera la variación de temperatura la sensibilidad de salida del sistema?

  El sistema 3300 XL exhibe un perfil de baja deriva térmica, lo que garantiza el cumplimiento total con las normas API 670 para la estabilidad del factor de escala en todo el rango de funcionamiento de -51 a +177 °C.

• ¿Se conecta una fuente de alimentación externa directamente a esta sonda?

  No, la sonda recibe una señal de excitación de radiofrecuencia de alta frecuencia directamente del módulo Proximitor asociado. No se conecta a rieles de alimentación externos de CC o CA.

• ¿Por qué este modelo excluye una capa de armadura externa?

  El modelo de montaje inverso 330106 se basa en el montaje de manguito interno o en estructuras de conductos externos para el aislamiento mecánico, eliminando la necesidad de capas de armadura flexible integradas voluminosas.
