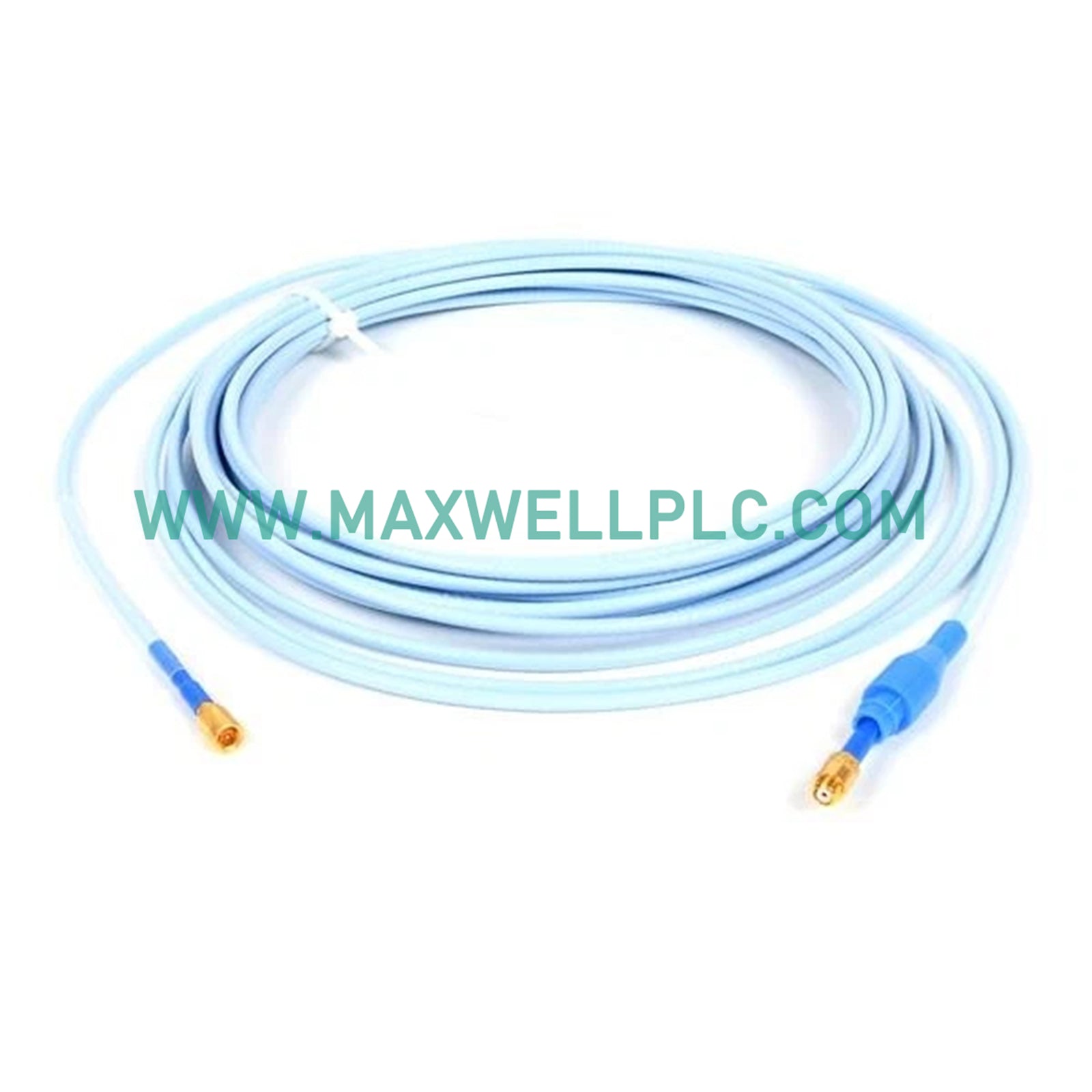

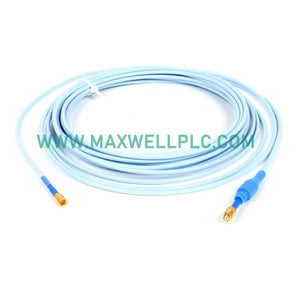

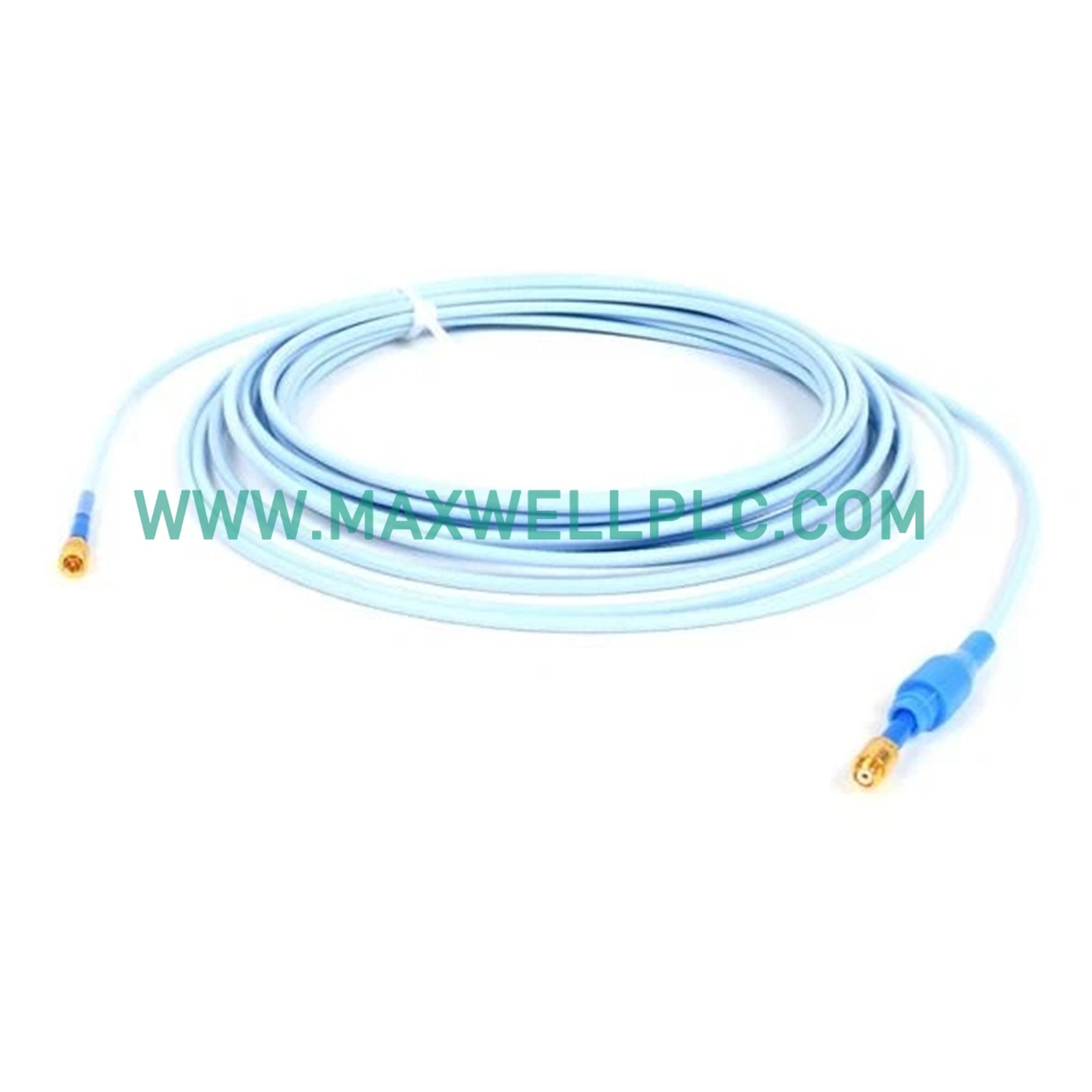

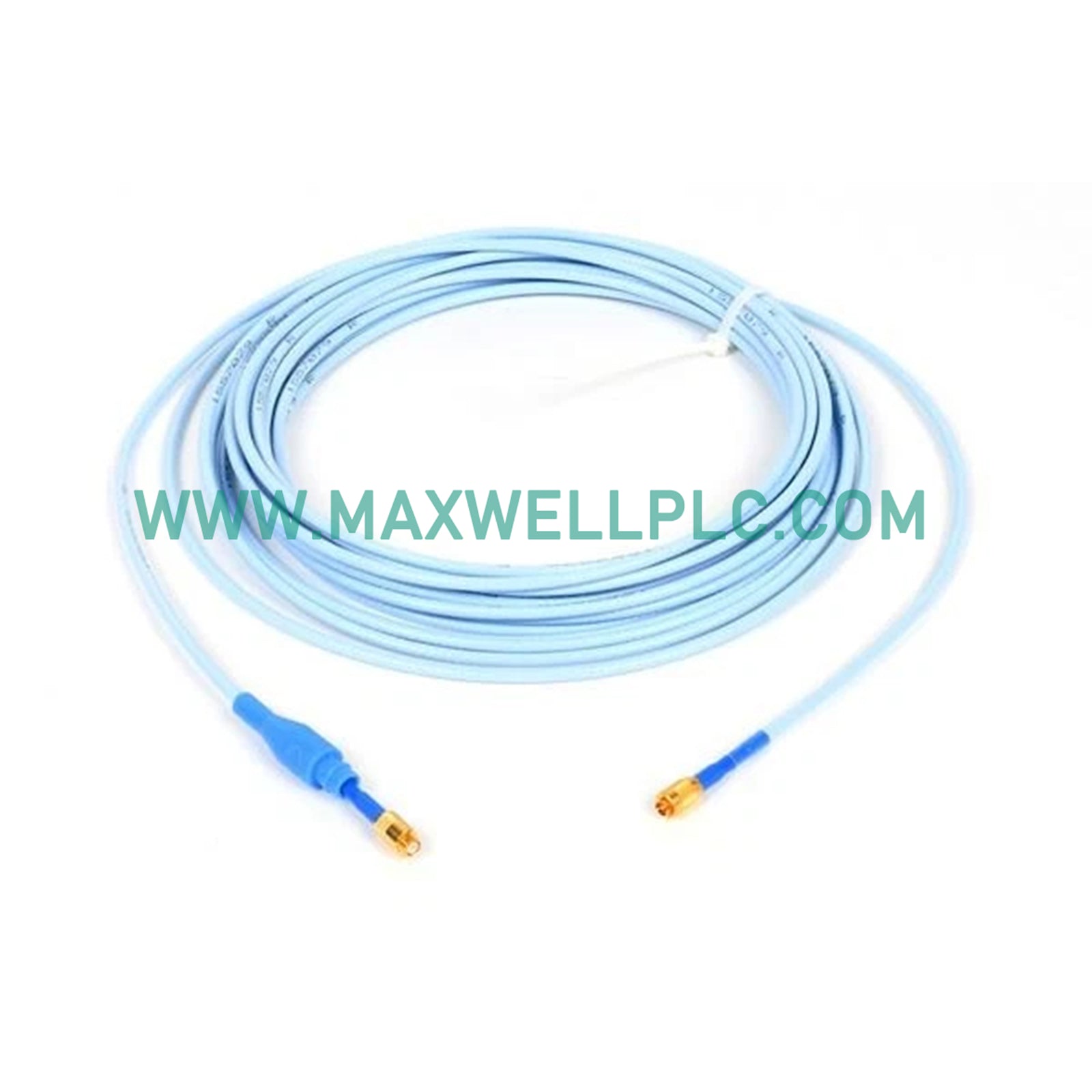

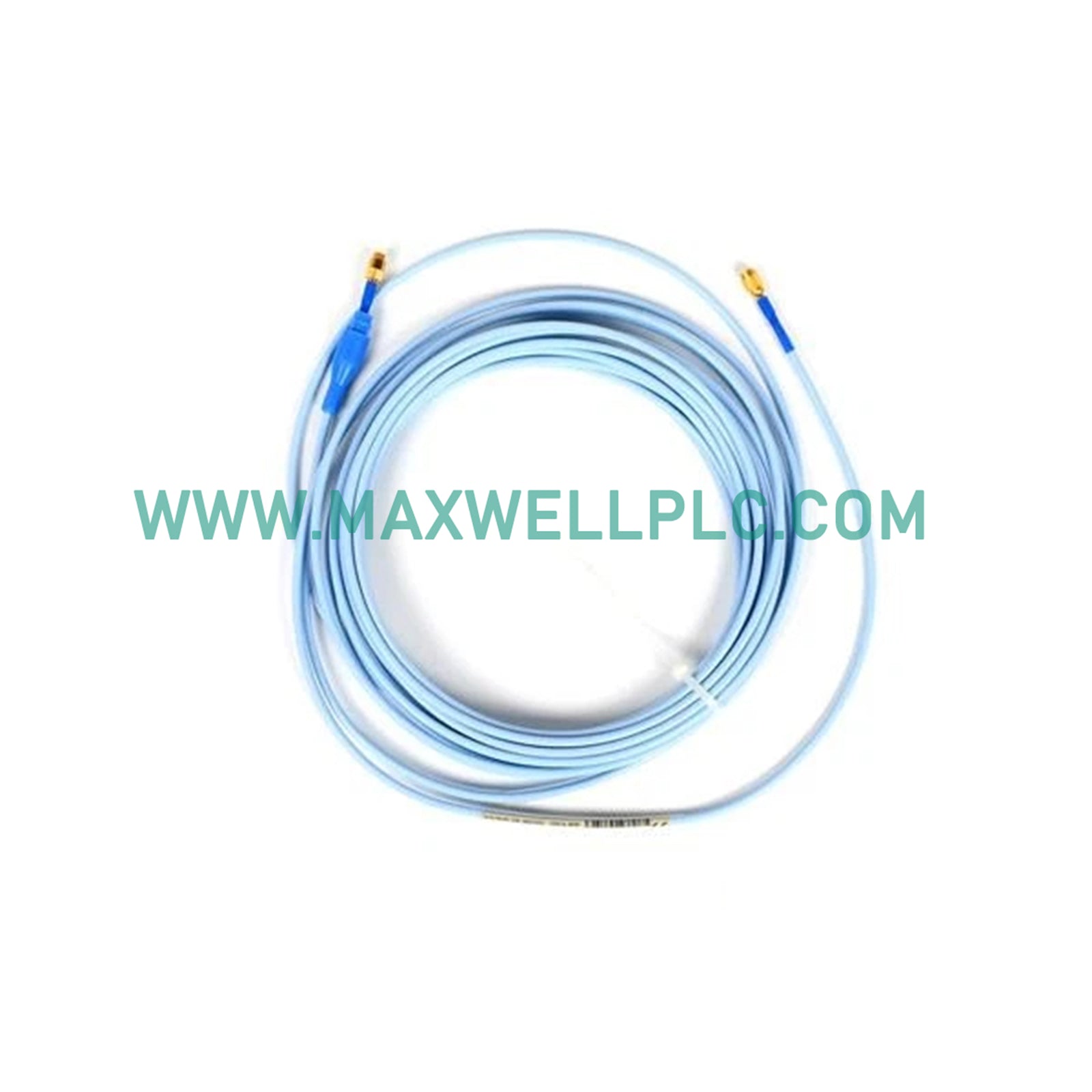

Configurado para la medición de la distancia del entrehierro y la telemetría de vibraciones en configuraciones de maquinaria rotativa, el Bently Nevada 330104-10-15-05-12-05 (330104-10-15-05-12-05 Sondas de Proximidad 3300 XL de 8 mm) proporciona una ejecución eléctrica física directa.

Desglose de la Nomenclatura y Matriz del Modelo

• 330104: Identificador de la serie de producto base para las sondas de proximidad 3300 XL de 8 mm.
• 10: Opción de longitud sin rosca que indica una porción sin rosca de 100 mm.
• 15: Opción de longitud total de la carcasa que indica una longitud total de la carcasa de 150 mm.
• 05: Opción de longitud total del cable que especifica una configuración de longitud de 0,5 metros.
• 12: Opción de conector y cable que designa un conector ClickLoc coaxial en miniatura con cable FluidLoc.
• 05: Opción de aprobación de agencia que indica las certificaciones de ubicación peligrosa CSA, ATEX e IECEx.

Especificaciones del Hardware

Dinámica del Rotor e Ingeniería de Señales del Transductor

Operando como un transductor activo de corrientes de Foucault, la sonda mantiene una escala precisa de la sonda de corrientes de Foucault para convertir los entrehierros objetivo en salidas de voltaje proporcionales. Admite objetivos de validación de voltaje de entrehierro cerca de las líneas de base de -10 VCC, lo que facilita el seguimiento de la dinámica del rotor y la supresión de la diafonía entre canales de maquinaria adyacentes sin interferencia mutua.

Información para Pedidos del Paquete

• 1 unidad de sonda de proximidad 330104-10-15-05-12-05 3300 XL de 8 mm
• 1 juego de tapa de terminal protectora integrada

Pautas de Instalación Física y Montaje Mecánico

• Acoplamiento de la Carcasa: Enrosque la carcasa de la sonda en la caja de la máquina o en el adaptador de separación utilizando las roscas de montaje estándar M10 x 1, asegurando un asiento mecánico seguro.
• Holgura de Separación: Verifique que cualquier adaptador de separación intermedio esté firmemente acoplado a la carcasa de la máquina para mantener la profundidad de inserción y la holgura adecuadas.
• Soporte de Manguito: Aplique estructuras de soporte de manguito secundarias para penetraciones de sonda que superen las 12 pulgadas para suprimir la resonancia de vibración mecánica.

Preguntas Frecuentes

• P: ¿Cuál es el diámetro nominal de la punta de la sonda de proximidad 330104-10-15-05-12-05?

  R: La sonda presenta una punta sensora estándar de 8 mm de diámetro.

• P: ¿Qué configuración de rosca está mecanizada en la carcasa de la sonda?

  R: La carcasa utiliza un patrón de rosca M10 x 1 con integración de armadura protectora.

• P: ¿Cuál es la longitud sin rosca especificada para este código de modelo en particular?

  R: La longitud sin rosca se designa en 100 mm.

• P: ¿Cuál es la longitud total de la caja física del conjunto de la sonda?

  R: La longitud total de la caja mide 150 mm.

• P: ¿Qué longitud total de cable se incluye con esta configuración de sonda?

  R: La longitud del cable integrado es de 0,5 metros (1,6 pies).

• P: ¿Qué tipo de conector está terminado en el extremo del cable de la sonda?

  R: Cuenta con un conector ClickLoc coaxial en miniatura combinado con un cable FluidLoc.

• P: ¿Qué certificaciones de área peligrosa se aplican a este número de pieza específico?

  R: La unidad cuenta con las aprobaciones de agencia para ubicaciones peligrosas CSA, ATEX e IECEx.

• P: ¿Qué peso físico y dimensiones de envío se registran para este artículo?

  R: La unidad pesa 0,2 kg con dimensiones de envío estimadas de 32 x 30 x 2 cm.
