Descripción general del producto

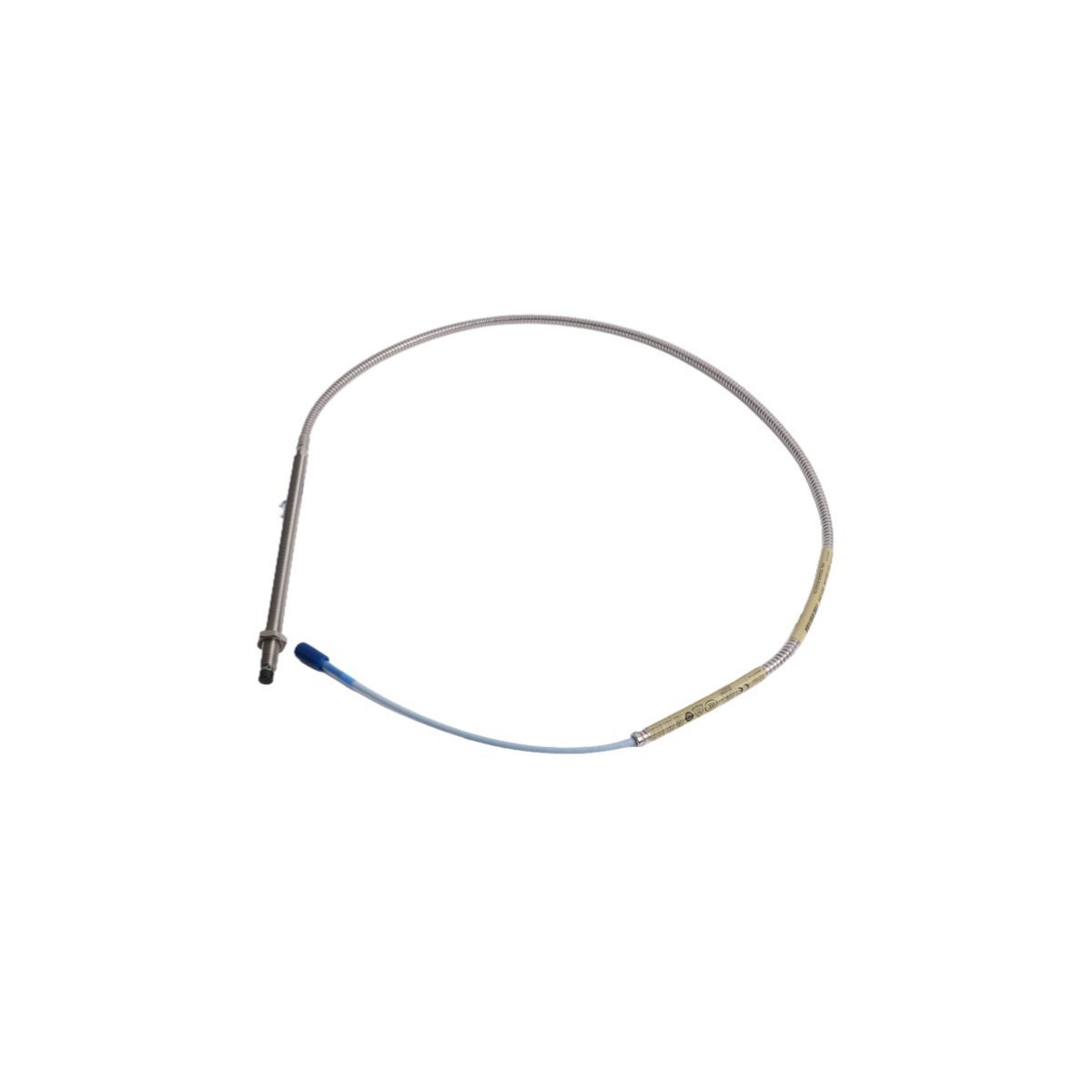

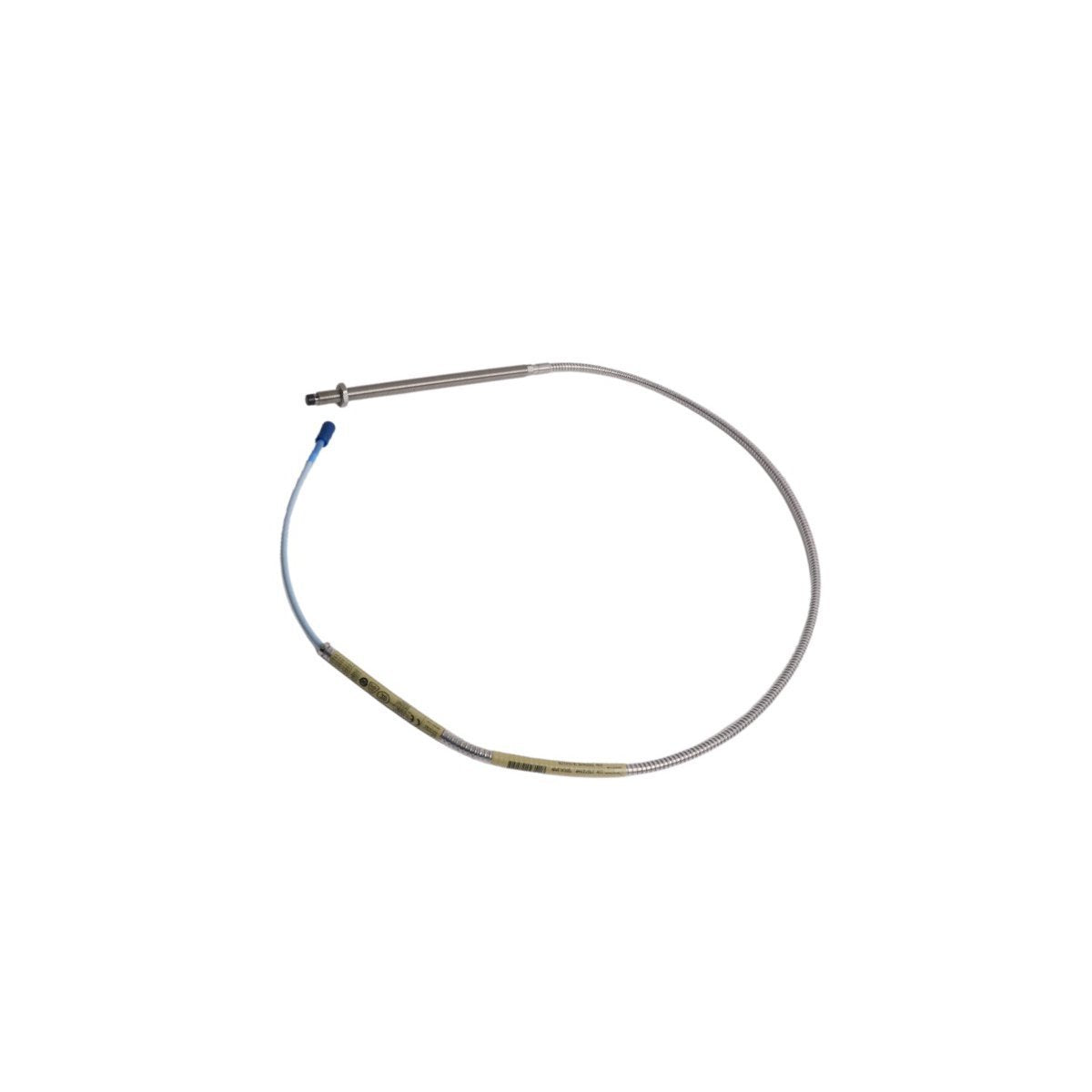

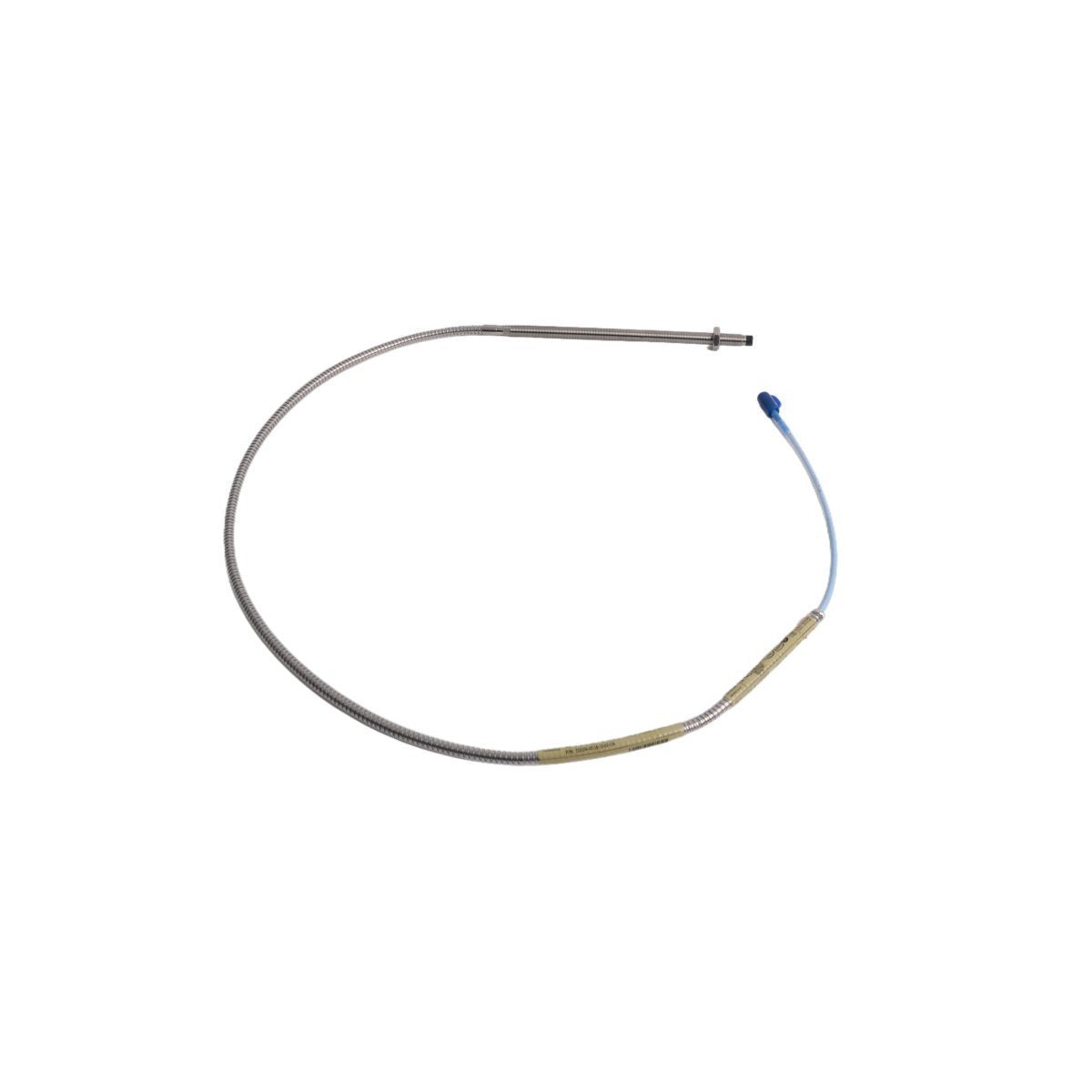

La Bently Nevada 330104-00-19-10-01-05 es una sonda de proximidad de alta precisión de 8 mm diseñada para la protección crítica de maquinaria. Parte de la reconocida serie 3300 XL, este transductor es esencial para monitorear la vibración, la posición y la velocidad del eje en maquinaria rotatoria de alto valor. Como solución estándar de la industria para la instrumentación de supervisión de turbomáquinas (TSI), este modelo proporciona las mediciones de desplazamiento lineal sin contacto necesarias para detectar fallas tempranas —como inestabilidad del rotor, desalineación o desgaste de los cojinetes— antes de que se manifiesten como fallas catastróficas del sistema.

Nos especializamos en la obtención y el suministro de piezas originales de Bently Nevada para garantizar que sus instalaciones mantengan su integridad operativa. Ya sea que busque comprar el 330104-00-19-10-01-05 para una parada programada o necesite un reemplazo de emergencia, nuestro inventario está administrado para garantizar un envío rápido y un soporte confiable. Esta configuración específica, con sus distintas opciones de longitud y conexión, es totalmente compatible con los sistemas de sensor Proximitor 3300 XL, lo que garantiza una integración perfecta en su infraestructura de monitoreo de vibraciones existente.

Características clave

• Monitoreo de precisión: Salida de alta linealidad diseñada para el monitoreo continuo 24/7 de activos rotativos.

• Diseño robusto: Diseñado para soportar entornos industriales hostiles, incluyendo petróleo, gas y temperaturas extremas.

• Integridad óptima de la señal: La arquitectura del sistema 3300 XL minimiza el ruido y la pérdida de señal en largas distancias.

• Conector ClickLoc: Cuenta con un diseño de conector seguro y robusto que evita conexiones sueltas en zonas de alta vibración.

• Cumplimiento: Totalmente compatible con los estándares API 670, esencial para el monitoreo de seguridad crítica en los sectores petroquímico y energético.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de pieza 330104-00-19-10-01-05 proporciona la siguiente configuración técnica:

• 330104: Sonda 3300 XL de 8 mm, roscas 3/8-24, cable no blindado.

• 00: Longitud sin rosca (0 mm estándar).

• 19: Longitud de la carcasa (190 mm).

• 10: Longitud total de la sonda al conector (1.0 metros).

• 01: Tipo de conector (Conector ClickLoc coaxial en miniatura).

• 05: Aprobaciones de agencias (Certificación multiagencia).

Aplicaciones típicas

Esta sonda se utiliza ampliamente en sectores industriales pesados para:

• Turbinas de vapor y gas: Monitoreo de vibración radial y expansión del eje.

• Compresores centrífugos: Detección de vibración del impulsor y posición de empuje.

• Bombas y ventiladores industriales: Garantizar el equilibrio y la salud mecánica.

• Detección de velocidad: Uso de señales Keyphasor para rastrear la velocidad de rotación y los ángulos de fase.

Compatibilidad del sistema

El 330104-00-19-10-01-05 es un componente sensor primario diseñado para integrarse con la serie 3300 XL Proximitor. Para garantizar una salida precisa de 200 mV/mil, esta sonda debe usarse con un cable de extensión 3300 XL calibrado y un módulo Proximitor. Es totalmente compatible con versiones anteriores de instalaciones de la serie 3300, siempre que todo el bucle del sistema esté calibrado de acuerdo con los manuales de instalación de Bently Nevada.

Pautas de instalación

1. Preparación: Asegúrese de que el orificio de montaje de la sonda esté limpio, sin rebabas y alineado correctamente con el eje objetivo.

2. Ajuste de holgura: Utilizando la herramienta de holgura adecuada, ajuste la distancia entre la punta de la sonda y la superficie del eje. Una holgura estándar de 1.27 mm (50 mils) es típica para la mayoría de las aplicaciones 3300 XL.

3. Fijación: Utilice las contratuercas proporcionadas para fijar la sonda en su lugar. Utilice una llave dinamométrica según las especificaciones para evitar dañar las roscas del sensor.

4. Cableado: Encamine el cable lejos de las líneas de alto voltaje para evitar EMI. Conecte la interfaz ClickLoc asegurándose de que se sienta un "clic" firme y luego deslice el protector del conector sobre la unión.

5. Puesta en marcha: Verifique la señal de salida en el monitor o en el terminal de salida amortiguada del Proximitor para asegurar un sesgo de CC constante.

Ventajas del producto

• Alta fiabilidad: Trayectoria probada en los entornos industriales más exigentes del mundo.

• Reemplazo sin problemas: Fácil instalación para técnicos de mantenimiento, lo que reduce el tiempo medio de reparación (MTTR).

• Soporte global: Como proveedor de piezas de repuesto de automatización industrial, ofrecemos información técnica para ayudarle en su implementación.

• Capacidad predictiva: Proporciona los datos brutos de forma de onda de alta frecuencia necesarios para el análisis avanzado de vibraciones (por ejemplo, órbitas, cascadas).

Información para pedidos

Si está buscando un proveedor confiable del 330104-00-19-10-01-05, no busque más. Ofrecemos estructuras de precios competitivas para el 330104-00-19-10-01-05, tanto para reemplazos individuales como para la adquisición a granel. Póngase en contacto con nuestro equipo de ventas con los requisitos de su proyecto o para verificar la disponibilidad de nuestro inventario actual del 330104-00-19-10-01-05 en stock.

Logística y envío

Entendemos que el tiempo es dinero en la automatización industrial. Empacamos todos los componentes electrónicos sensibles en un embalaje industrial antiestático profesional. Esto garantiza que sus sondas Bently Nevada estén protegidas contra descargas electrostáticas (ESD) y golpes físicos durante el proceso de envío. Ofrecemos soporte logístico global, brindando entrega segura y con seguimiento a sus instalaciones, sin importar su ubicación.

Por qué elegir Maxwell PLC

Maxwell PLC es un líder de confianza en la distribución de hardware de automatización crítica. Con un enfoque en TSI y monitoreo de vibraciones, brindamos la experiencia técnica que los distribuidores estándar no tienen. Garantizamos que cada producto que enviamos es una pieza original de Bently Nevada, respaldada por los estándares y la documentación del fabricante. Nuestro objetivo es minimizar su tiempo de inactividad a través de un servicio receptivo y un amplio inventario de piezas de repuesto esenciales.

Preguntas frecuentes

• ¿Es este un producto original de Bently Nevada?

  Sí, ofrecemos productos 100% auténticos, nuevos en caja de Bently Nevada.

• ¿Cuál es el plazo de entrega para esta sonda?

  Si el artículo está marcado como "En stock", generalmente se envía dentro de las 24 a 48 horas.

• ¿Esta sonda incluye un cable de extensión?

  No, el 330104-00-19-10-01-05 es solo la sonda. Los cables de extensión se piden por separado.

• ¿Qué significa el '05' en el número de pieza?

  El '05' indica que la sonda cuenta con múltiples aprobaciones de agencias (clasificaciones de áreas peligrosas).

• ¿Cómo me aseguro de que la sonda sea compatible con mi sistema?

  Debe verificar que su Proximitor sea de la serie 3300 XL. Están diseñados como un conjunto calibrado (Sonda + Cable + Proximitor).

• ¿Puedo usar esto para aplicaciones de alta temperatura?

  La serie 330104 está clasificada para hasta 177°C, adecuada para la mayoría de las carcasas de cojinetes de turbinas y compresores.

• ¿Qué debo hacer si la señal es ruidosa?

  Verifique la continuidad del blindaje del cable y asegúrese de que la punta de la sonda no esté en contacto físico con el eje (la holgura debe mantenerse).

• ¿Proporcionan documentación técnica?

  Sí, podemos proporcionar los manuales oficiales de instalación y hojas de datos de Bently Nevada con su pedido.

• ¿Qué garantía ofrecen?

  Ofrecemos una garantía completa de 12 meses en todo el hardware suministrado.

• ¿Cómo obtengo una cotización?

  Simplemente póngase en contacto con nuestro departamento de ventas por correo electrónico o a través de nuestro formulario de contacto, y le responderemos a la brevedad.
