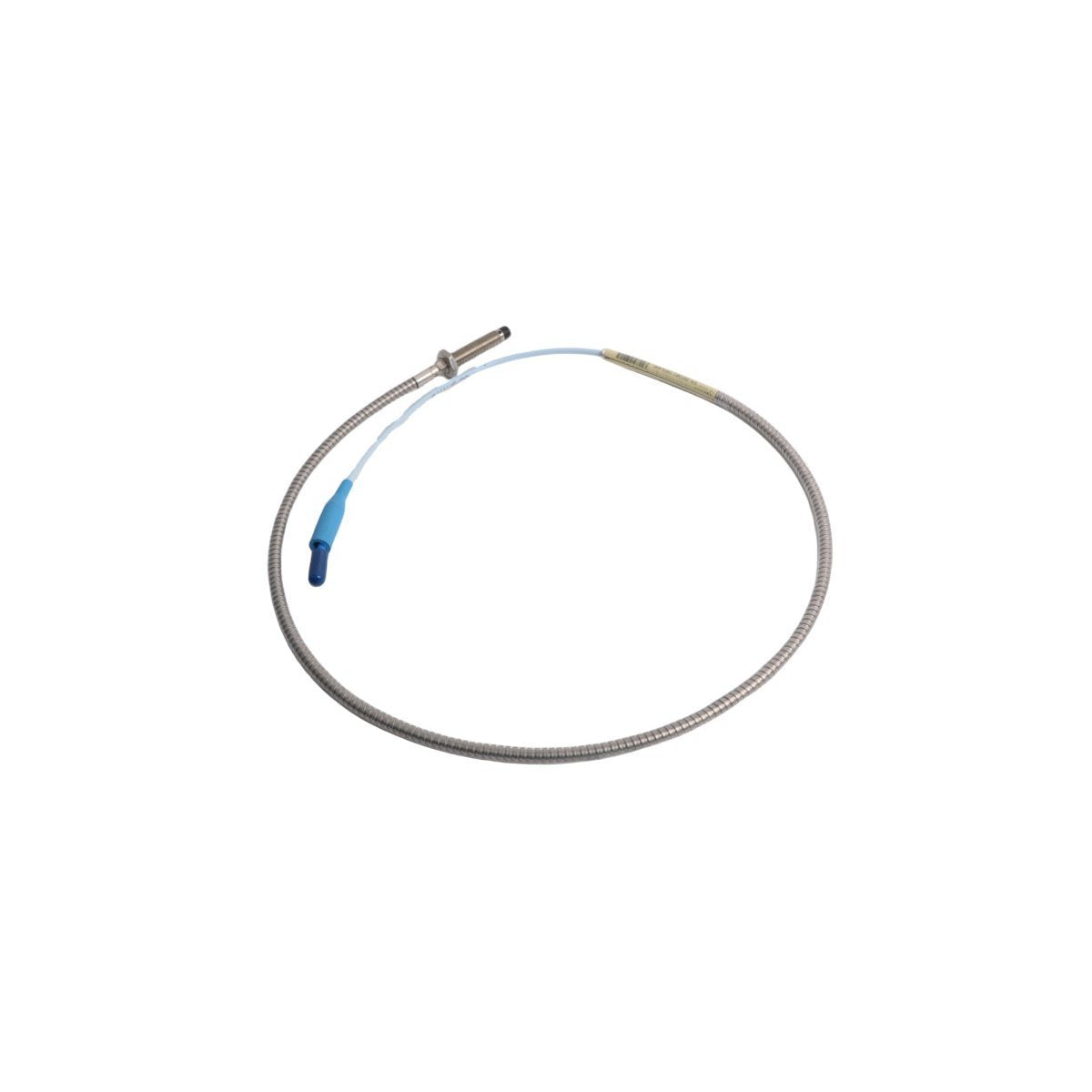

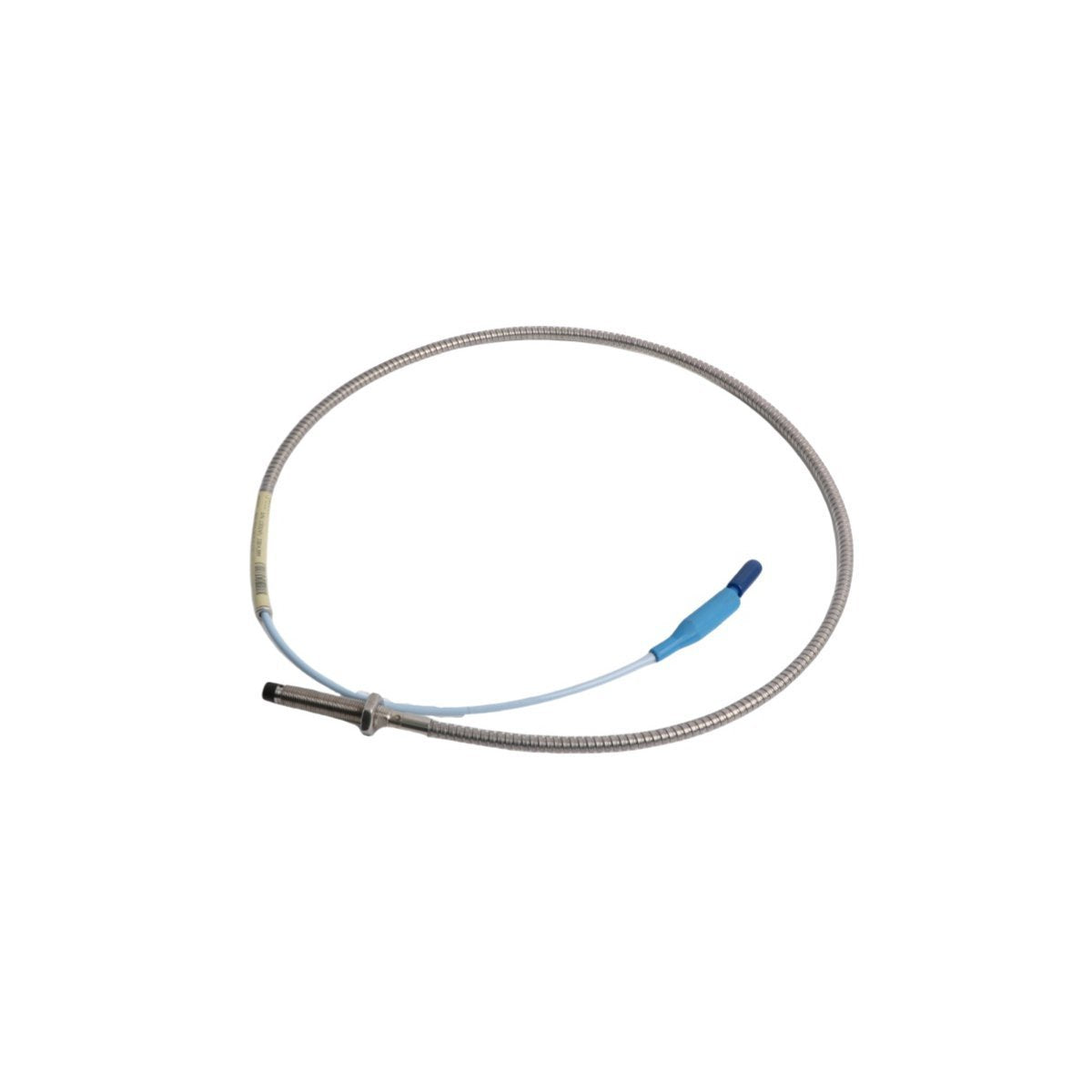

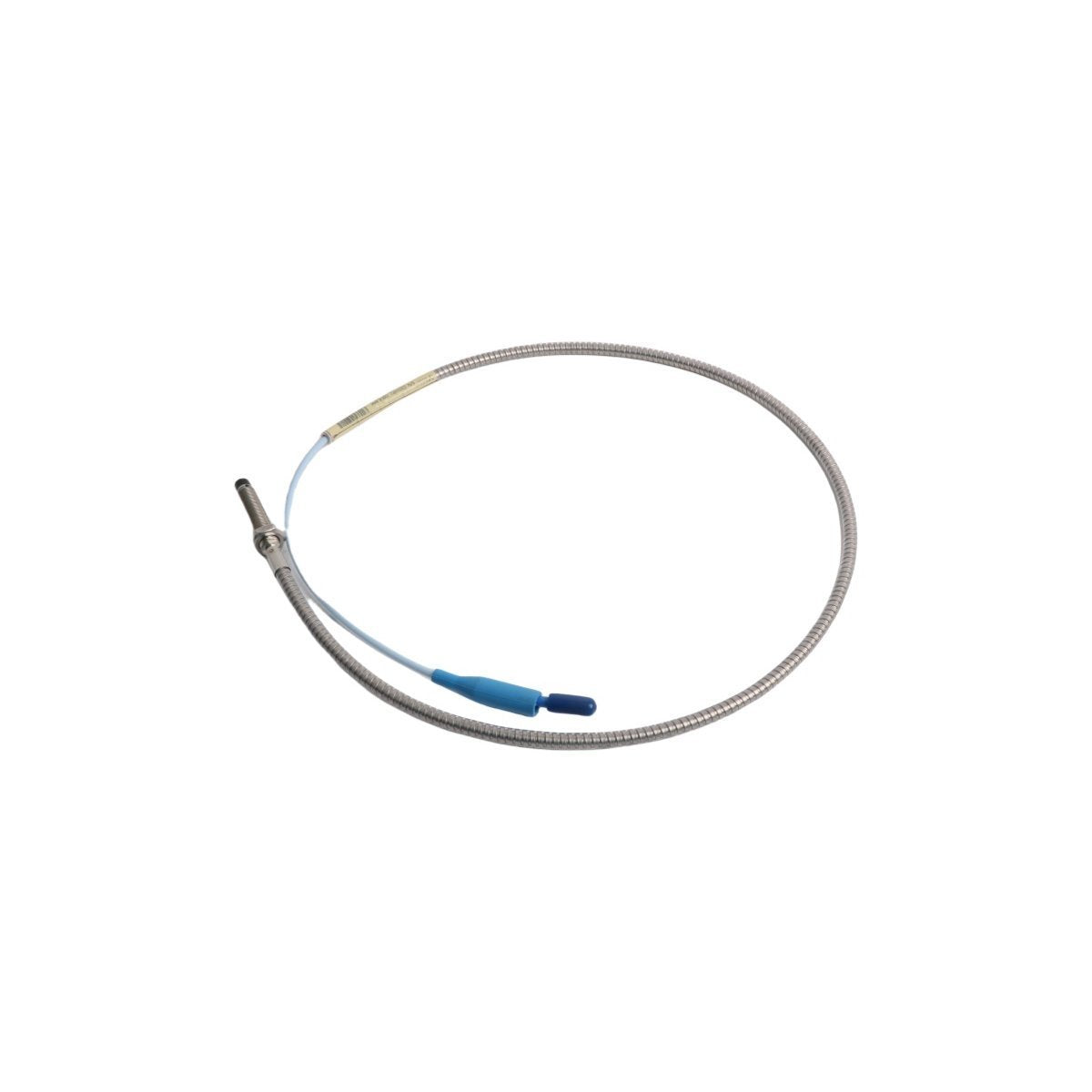

Configurada para la monitorización continua sin contacto de la vibración y la posición en maquinaria rotativa, la Bently Nevada 330104-00-05-10-12-05 (sonda de proximidad 330104) proporciona transducción directa de la señal física. Esta unidad captura el movimiento relativo instantáneo entre la punta de la sonda y el objetivo conductor observado, facilitando la medición precisa de la holgura y el acondicionamiento de la señal dentro del sistema de monitorización 3300 XL.

Análisis de la designación del número de pieza

El modelo especificado corresponde a la siguiente configuración:

• 330104: Sonda de proximidad 3300 XL de 8 mm

• 00: Longitud sin rosca (métrica)

• 05: Longitud total de la carcasa (métrica)

• 10: Longitud total (métrica)

• 12: Tipo de conector (Conector ClickLoc coaxial en miniatura con protector de conector)

• 05: Aprobación de agencia (Múltiples aprobaciones)

Métricas físicas del hardware

Dinámica de la señal de corriente de Foucault

La medición de proximidad se basa en un principio de corriente de Foucault en el que la sonda oscila a una radiofrecuencia nominal de 1 MHz. La presencia de un objetivo conductor crea corrientes de Foucault, lo que reduce la amplitud del oscilador. El sistema está calibrado de fábrica con un factor de escala estándar de 7,87 V/mm (200 mV/mil). Se requiere mantener una tensión de holgura nominal de -10 VCC dentro del rango lineal para garantizar que la dinámica del rotor se capture sin recorte de forma de onda. La integridad de la señal depende de la eliminación de la diafonía mediante un apantallamiento de cable adecuado y una toma de tierra en el punto de terminación del monitor.

Contenido del paquete de adquisición

• 1 x Sonda de proximidad 330104-00-05-10-12-05 de 8 mm

• 1 x Certificado de calibración de fábrica (informe de conformidad)

• 1 x Protector de conector (preinstalado)

• Paquete de documentación de hardware

Procedimientos de montaje mecánico

• Asegúrese de que la sonda esté instalada en un soporte no conductor o utilice una funda aislante si se detectan bucles de tierra.

• Verifique que la punta de la sonda esté empotrada 0,5 mm de la superficie interior del soporte de la sonda para evitar el contacto mecánico.

• Apriete la contratuerca al valor especificado por el fabricante utilizando una llave dinamométrica adecuada para evitar el aflojamiento inducido por la vibración.

• Encamine los cables de extensión coaxiales a través de conductos metálicos con conexión a tierra para suprimir la interferencia electromagnética (EMI).

Índice de consultas técnicas

• P: ¿Cuál es la distancia máxima para el cable de extensión?

  R: El sistema está diseñado para una longitud total del sistema de 5 o 9 metros, incluyendo la sonda y el cable de extensión, para mantener la respuesta de frecuencia.

• P: ¿Cómo verifico si la sonda funciona correctamente?

  R: Mida la tensión de la holgura en la salida del monitor; debe ser estable a -10 VCC cuando la sonda está en el centro mecánico nominal.

• P: ¿Es esta sonda compatible con monitores más antiguos de la serie 3300?

  R: No, las sondas 3300 XL están calibradas específicamente para los sensores Proximitor 3300 XL; la interconexión con componentes más antiguos altera el factor de escala.

• P: ¿Puede la punta de PPS soportar aceites lubricantes sintéticos?

  R: Sí, el material de sulfuro de polifenileno es químicamente resistente a la mayoría de los aceites lubricantes estándar de turbinas y compresores industriales.

• P: ¿Cuál es el impacto de la vista lateral en las lecturas?

  R: La vista lateral ocurre cuando la punta de la sonda está demasiado cerca de la pared del orificio de montaje; mantenga una separación mínima de 10 mm para evitar señales no lineales.

• P: ¿Son reparables estas sondas si el cable está cortado?

  R: No, el cable coaxial es parte integral de la sonda; cualquier daño al apantallamiento o conductor del cable requiere el reemplazo de todo el conjunto de la sonda.

• P: ¿Requiere la sonda un esquema de conexión a tierra específico?

  R: La carcasa de la sonda está eléctricamente aislada de la señal común del sistema para evitar bucles de tierra; asegúrese de que el común del monitor esté correctamente conectado a tierra.

• P: ¿Con qué frecuencia se debe comprobar la tensión de la holgura?

  R: Realice una validación rutinaria de la tensión de la holgura durante las paradas programadas de la máquina o cuando la máquina alcance su velocidad de funcionamiento nominal.
