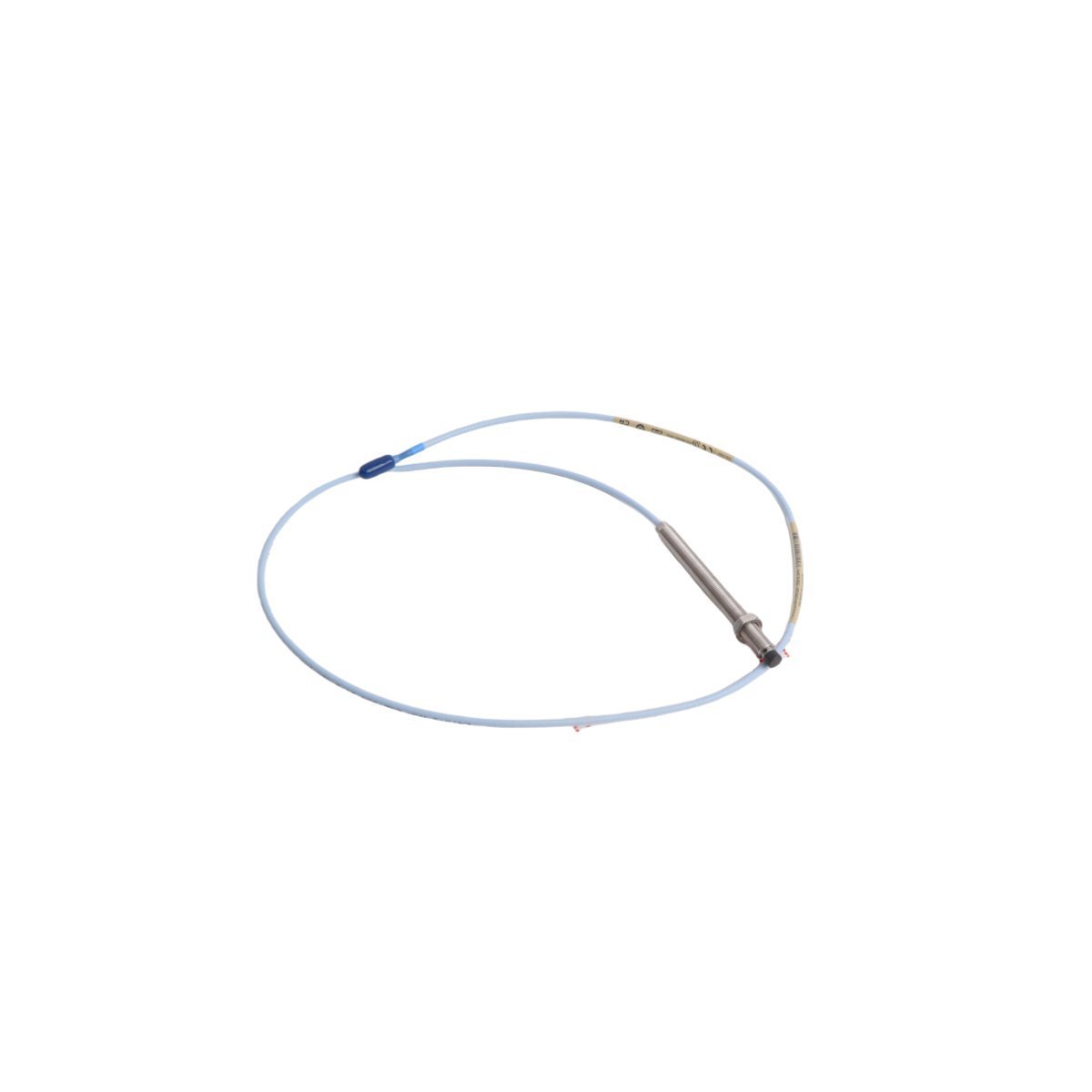

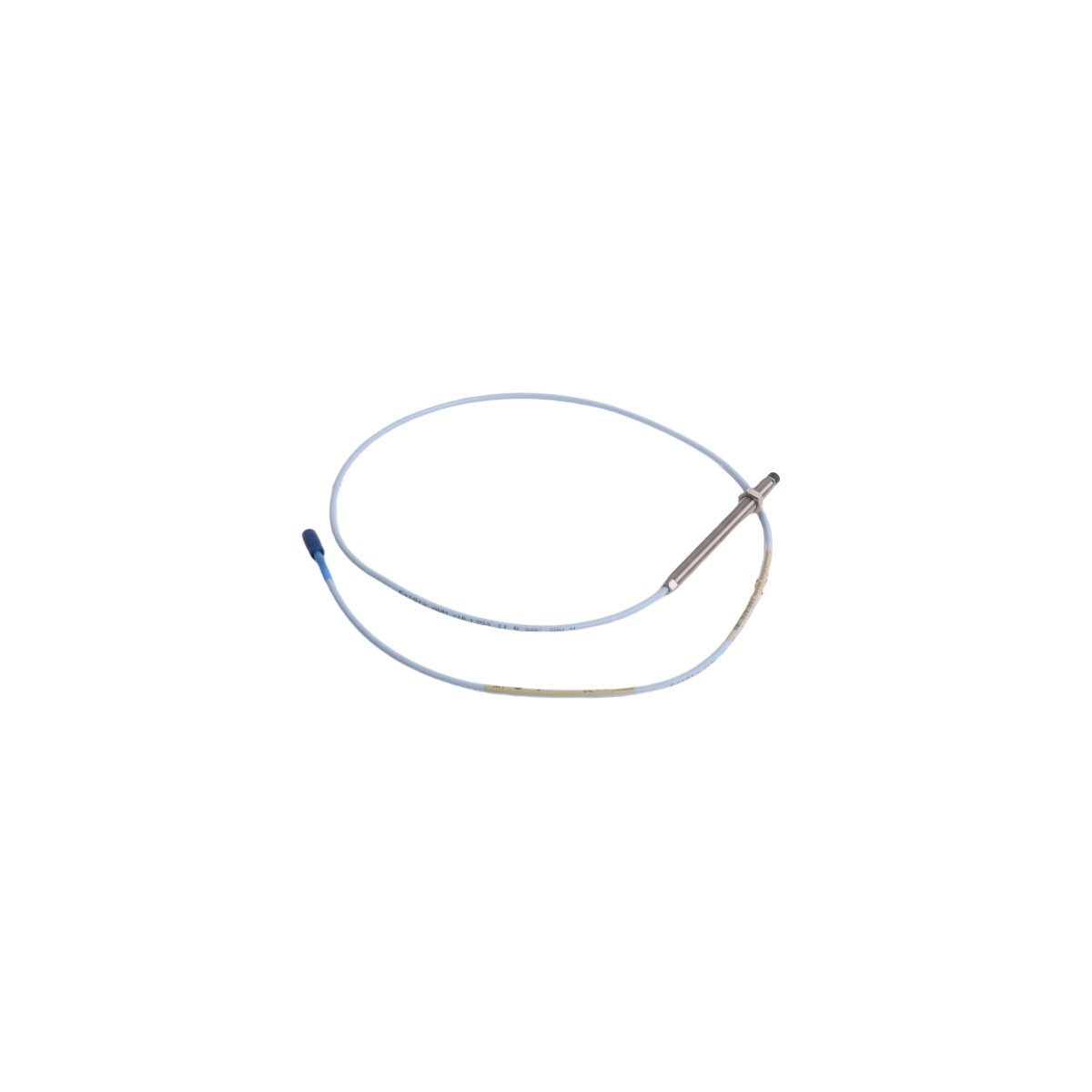

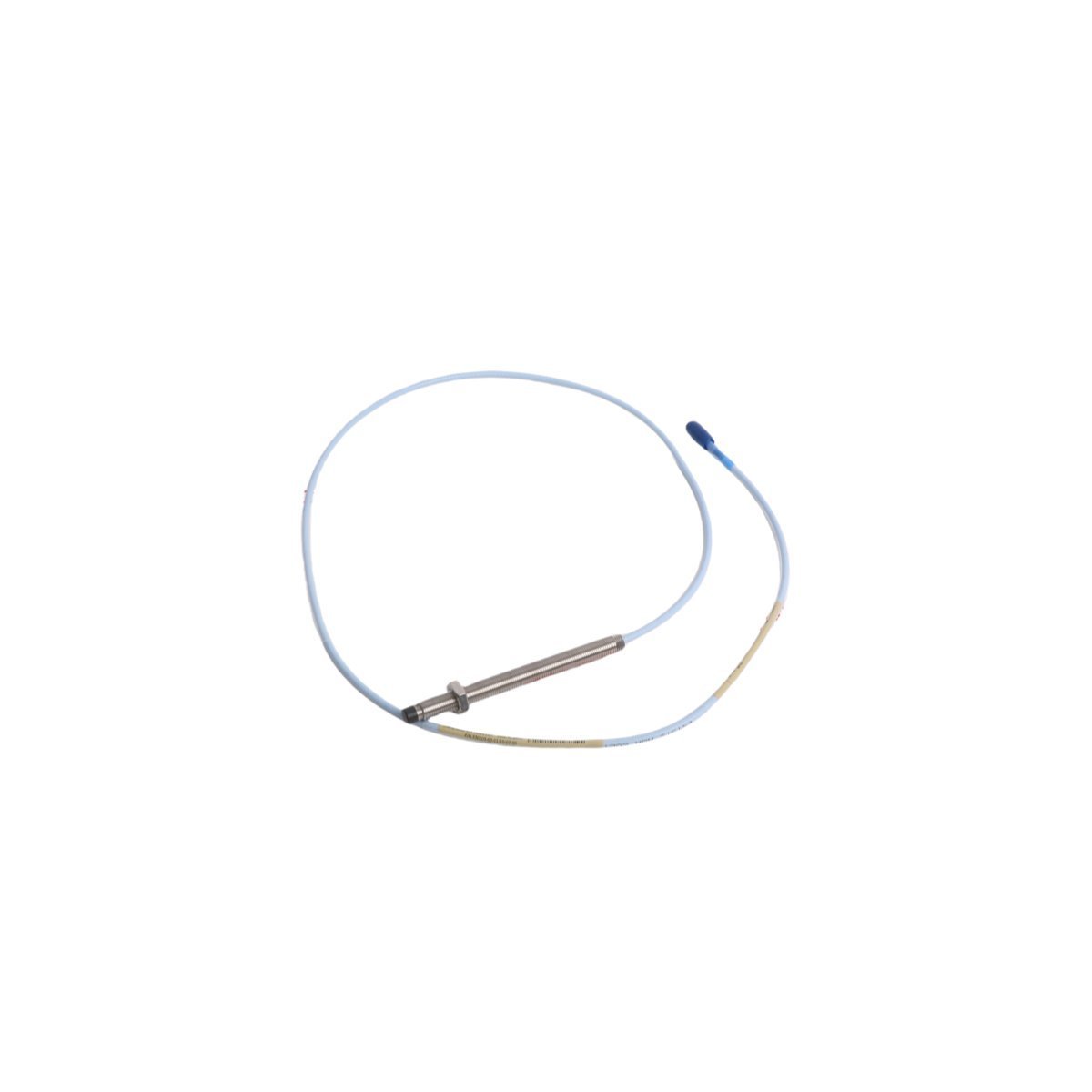

Configurada para mediciones de desplazamiento y vibración en sistemas de protección de maquinaria, la Bently Nevada 330103-00-11-10-02-00 (Sonda de Proximidad 330103) proporciona una ejecución física/eléctrica directa. Este sensor sin contacto transforma la separación dinámica entre la punta de la sonda y un objetivo conductor en una señal eléctrica gestionada por un sensor Proximitor 3300 XL. El conjunto facilita la monitorización precisa de la posición estática del eje y los parámetros de vibración dinámica a través de un acoplamiento inductivo de alta frecuencia.

Desglose de sufijos

• 330103: Sonda de Proximidad 3300 XL de 8 mm, rosca M10 x 1, sin armadura.

• 00: Opción de longitud sin rosca (0.0 pulg.).

• 11: Opción de longitud total de la caja (1.1 pulg.).

• 10: Opción de longitud total (1.0 m / 3.3 pies).

• 02: Opción de conector y cable (Conector coaxial en miniatura ClickLoc con protector).

• 00: Opción de aprobación de agencia (No se requieren aprobaciones).

Especificaciones del hardware

Monitorización mecánica y dinámica de la sonda

La escala de la sonda de corriente de Foucault de 8 mm está calibrada físicamente para objetivos de acero AISI 4140. Para la preparación operativa, la validación del voltaje de la holgura (objetivos de -10 VCC) debe realizarse en la salida del sensor Proximitor para asegurar que la sonda esté posicionada en el centro lineal de su rango de medición. El análisis efectivo de la dinámica del rotor requiere esta línea de base precisa. Además, la supresión de la diafonía debe abordarse durante la instalación de múltiples sondas, cumpliendo con los requisitos mínimos de espaciado radial y axial, asegurando el procesamiento de señales independiente de los planos de vibración X e Y.

Información para pedidos

• 1 Sonda de proximidad 330103-00-11-10-02-00 con cable coaxial integrado de 1.0 m

• 2 contratuercas hexagonales M10 x 1

• 1 tapa protectora para conector ClickLoc

• 1 Documentación técnica de instalación

Pautas de instalación en campo

• Montaje y acoplamiento

• Instale la sonda en el soporte de montaje utilizando un mínimo de 5 roscas completas de acoplamiento para garantizar la estabilidad mecánica.

• Ajuste la posición de la sonda hasta alcanzar el voltaje de holgura requerido y apriete las contratuercas a un máximo de 5.1 N-m (45 in-lb).

• Enrutamiento y puesta a tierra

• Aplique un radio de curvatura mínimo de 25.4 mm (1.0 in) para el cable coaxial para evitar dañar el dieléctrico interno.

• Encamine el cableado de la sonda a través de un conducto dedicado con toma de tierra, manteniéndolo físicamente aislado de la alimentación de CA o de las líneas de alto voltaje para minimizar la inducción de ruido.

Preguntas frecuentes

• ¿Qué salida de referencia se requiere para la calibración de la sonda?

  La sonda debe ajustarse físicamente para que la salida del Proximitor asociado sea de -10 VCC, lo que corresponde al punto medio de su rango lineal.

• ¿Puede esta sonda funcionar sin el Proximitor 3300 XL?

  No, este es un dispositivo pasivo. Debe emparejarse con el Proximitor 3300 XL correspondiente para convertir los cambios de impedancia en un voltaje de CC legible.

• ¿La longitud del cable integral de 1.0 m es modificable?

  No, la longitud del cable es una parte integral del sistema sintonizado. Cualquier alteración cambiará la capacitancia del sistema e invalidará la calibración.

• ¿Para qué material objetivo se calibra de fábrica este modelo?

  La calibración se realiza utilizando acero AISI 4140. El uso de otros materiales conductores alterará el factor de escala y requerirá recalibración.

• ¿La conexión ClickLoc es intercambiable en caliente?

  Sí, la conexión coaxial se puede desconectar o volver a conectar mientras el sistema está energizado, aunque activará una señal de fallo de canal.

• ¿Cómo afecta la humedad al conector?

  La humedad crea vías de fuga que distorsionan las lecturas de holgura. Utilice el protector de conector proporcionado o cinta de silicona autofusible en zonas de alta humedad.

• ¿Este modelo incluye armadura exterior?

  No, este número de pieza especifica la configuración coaxial estándar sin protección de armadura de acero inoxidable.

• ¿Qué ocurre si la punta de la sonda toca el eje giratorio?

  Es probable que la punta de la sonda sufra daños mecánicos o deformación, lo que provocará un cambio permanente en la señal de salida o una falla total del transductor.
