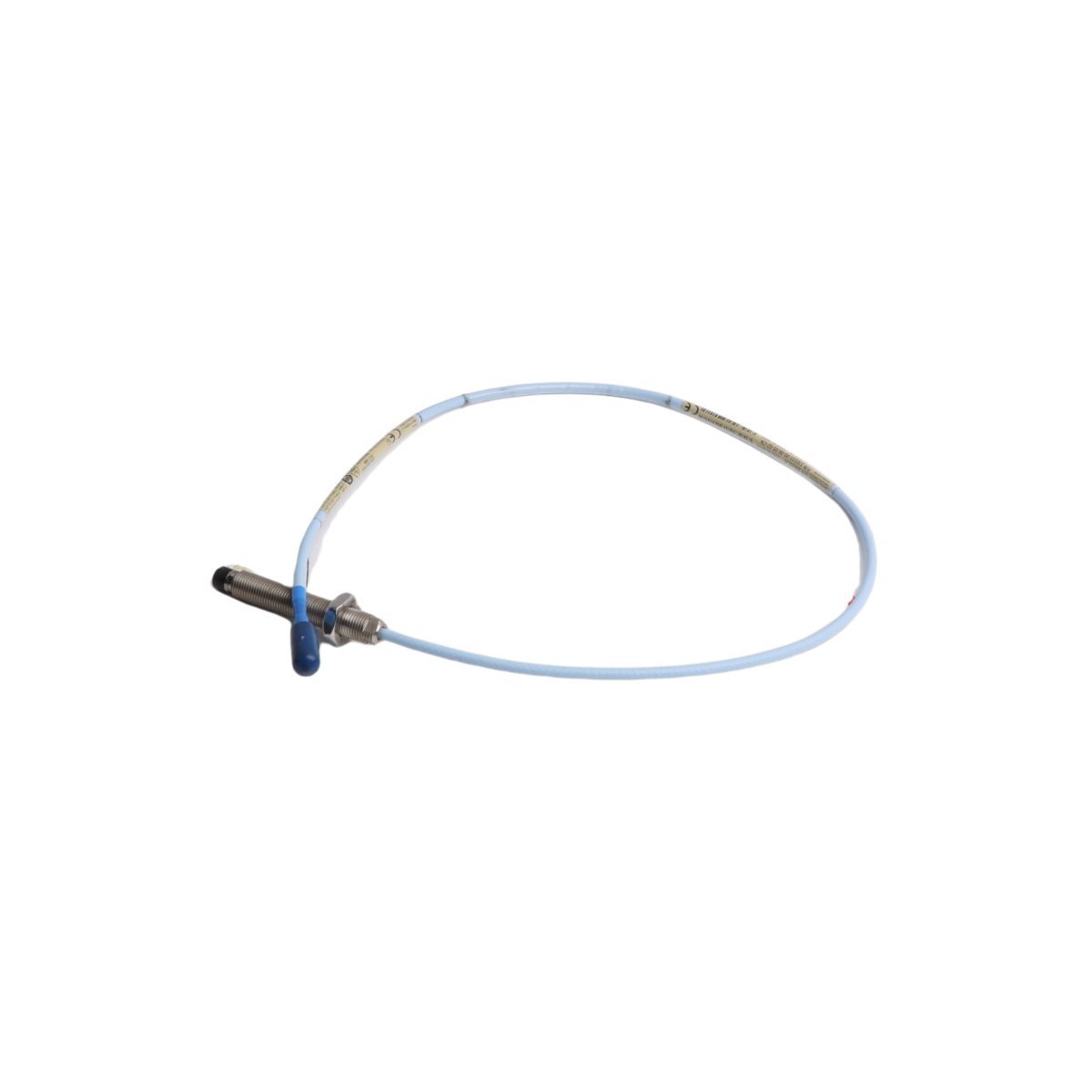

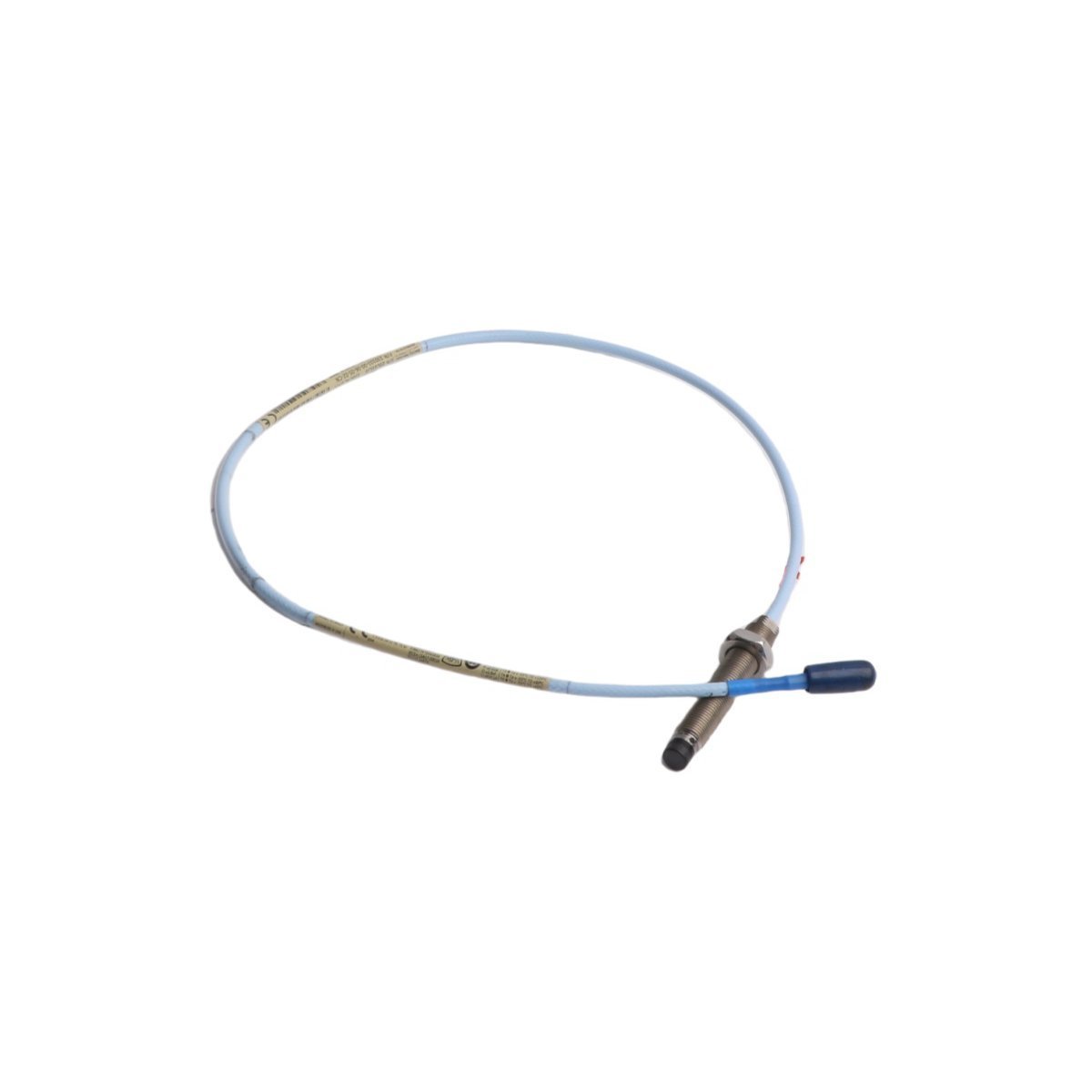

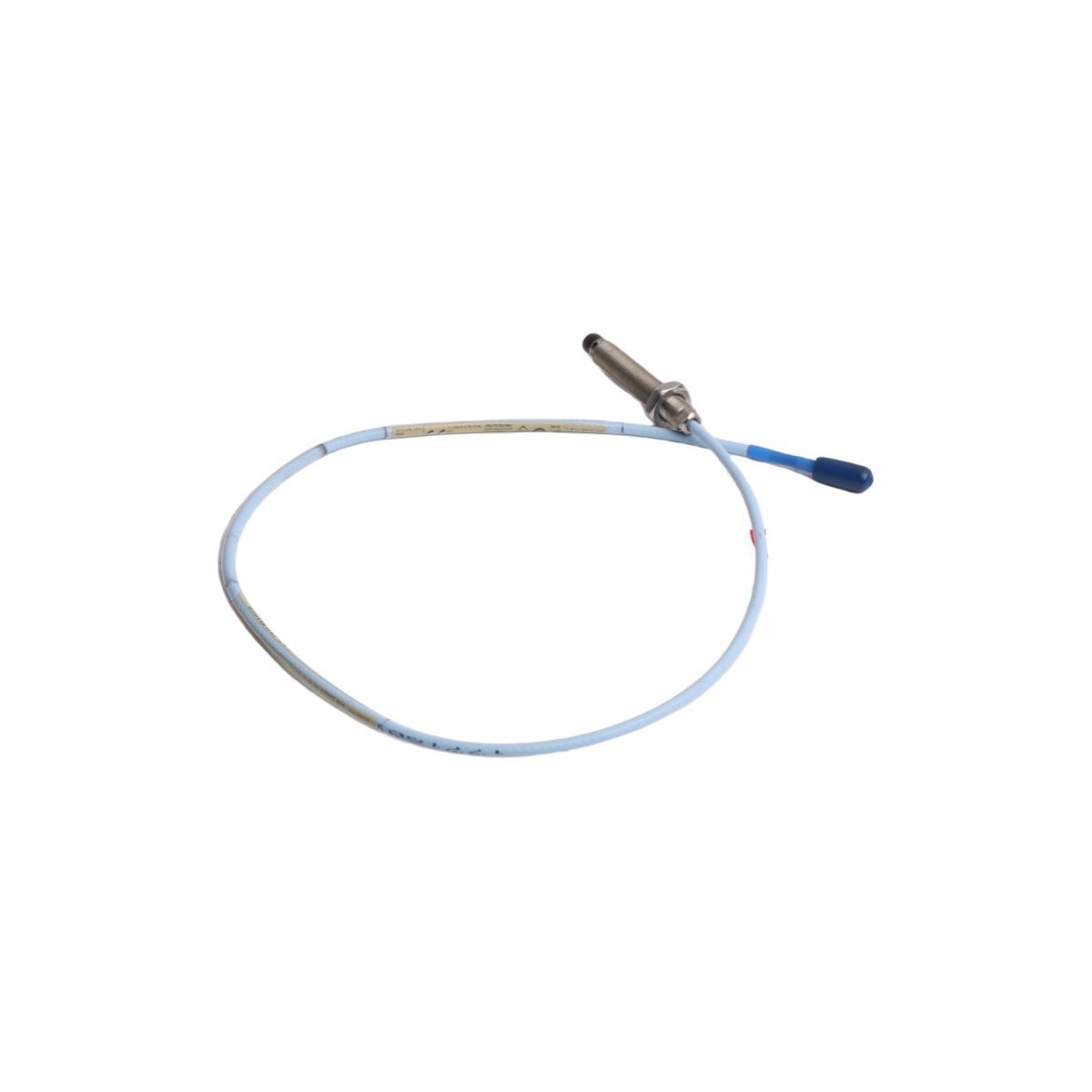

Configurada para la monitorización de desplazamiento sin contacto en sistemas de protección de maquinaria 3500, la Bently Nevada 330103-00-06-05-02-02 (sonda de proximidad 330103) proporciona una ejecución física/eléctrica directa. Este hardware convierte la distancia relativa entre la punta de la sonda y un objetivo metálico giratorio en una señal de tensión analógica proporcional. La señal es procesada por un sensor Proximitor externo para obtener datos en tiempo real sobre la vibración radial del eje, la posición axial y la velocidad del rotor para activos giratorios críticos.

Desglose de sufijos y matriz de modelos

• 330103: Sonda de proximidad 3300 XL de 8 mm (rosca 3/8-24 UNF)

• -00: Opción de longitud sin rosca (0,0 pulgadas de manguito de sonda sin rosca)

• -06: Opción de longitud total de la carcasa (0,6 pulgadas de longitud total de la carcasa roscada)

• -05: Opción de longitud total (0,5 metros de longitud del sistema)

• -02: Opción de conector (conector coaxial miniatura Click-Loc con protección contra fluidos)

• -02: Opción de aprobación de agencia (cumplimiento CSA/NRTL/C)

Especificaciones de hardware

Dinámica del rotor y precisión de corrientes de Foucault

El sistema 3300 XL utiliza escalado de sonda de corrientes de Foucault de alta frecuencia para garantizar una medición precisa del desplazamiento dinámico del eje. La implementación exitosa en campo requiere una validación precisa de la tensión de la holgura, donde la holgura estática se ajusta para alcanzar los -10 VCC en el centro del rango lineal de la sonda. Esta línea de base eléctrica es obligatoria para que la plataforma de monitorización 3500 calcule la vibración absoluta sin recorte de forma de onda. Además, los profesionales deben emplear una supresión efectiva de la diafonía asegurando una separación física adecuada entre varias sondas montadas en el mismo plano de apoyo, evitando la interferencia de campos electromagnéticos superpuestos.

Información para pedidos

• Una (1) sonda de proximidad 330103-00-06-05-02-02

• Dos (2) contratuercas hexagonales 3/8-24 UNF-2A

• Una (1) funda protectora de conector de silicona

• Documentación de cumplimiento y calibración del fabricante

Pautas de instalación en campo

• Acoplamiento de montaje: Asegure un mínimo de cinco (5) vueltas completas de rosca acopladas dentro del soporte de montaje para garantizar la estabilidad estructural.

• Verificación de holgura: Realice una verificación de holgura física durante la instalación para confirmar que la expansión térmica del rotor o la deflexión transitoria no resultarán en contacto entre el eje y la punta de la sonda.

• Puesta a tierra: Termine el blindaje coaxial solo en el bloque de terminales de la carcasa del sensor Proximitor para mantener una conexión a tierra de un solo punto limpia y evitar el ruido de corriente de bucle de tierra.

• Protección del cable: Pase el cable coaxial integral a través de conductos estáticos y aislados de vibraciones para mitigar la fatiga mecánica y el latigazo del cable.

Información de envío

• Tiempo de entrega: 2-7 días después de finalizado el pago.

• Envío a través de DHL/FEDEX/UPS.

• Embalado de forma segura en embalajes industriales antiestáticos.

Preguntas frecuentes

• ¿Cuál es la consecuencia del contacto de la punta de la sonda durante el funcionamiento?

  El contacto físico típicamente causa una falla catastrófica de la bobina de inducción interna, lo que resulta en un circuito abierto que el Proximitor detecta como un estado NO OK (salida cercana a 0 VCC).

• ¿Se puede usar esta sonda de 0,5 metros con cables de extensión estándar?

  Sí, pero la longitud total del sistema (sonda + cable de extensión) debe ser de 5,0 metros o 9,0 metros para mantener la impedancia y sensibilidad calibradas de fábrica.

• ¿Es necesario recalibrar si cambia el material objetivo?

  Sí. El factor de escala de 7,87 V/mm es específico para el acero AISI 4140. Las aleaciones alternativas tienen una permeabilidad magnética diferente, lo que altera la respuesta de la sonda y requiere recalibración.

• ¿Se puede desconectar el conector coaxial mientras la máquina está funcionando?

  Desconectar el cable de la sonda activa una alarma de canal y, potencialmente, una parada de la máquina, ya que el monitor perderá la señal de desplazamiento y pasará a un estado de falla.

• ¿Cuál es el radio de curvatura mínimo para el cable de la sonda?

  Para evitar dañar la estructura coaxial o alterar la impedancia, el cable integral no debe doblarse a un radio menor de 25,4 mm (1,0 pulgada).

• ¿Cómo afecta la temperatura ambiente la precisión de la medición?

  La sonda está compensada por temperatura; sin embargo, los cambios extremos pueden causar una pequeña deriva térmica. La salud del sistema se mantiene mediante verificaciones periódicas de holgura durante los ciclos de mantenimiento de la máquina.

• ¿Cómo puedo verificar que la sonda funciona correctamente?

  Mida la tensión de la holgura en el terminal del Proximitor. Si el valor está entre -1 VCC y -21 VCC y cambia con el desplazamiento del eje, el circuito de la sonda está sano.

• ¿La sonda admite el intercambio en caliente (hot-swapping)?

  La sonda es un componente pasivo. Puede retirarse o reemplazarse físicamente sin afectar la alimentación del módulo Proximitor, aunque causará una falla por pérdida de señal durante el proceso.
