Descripción general del producto

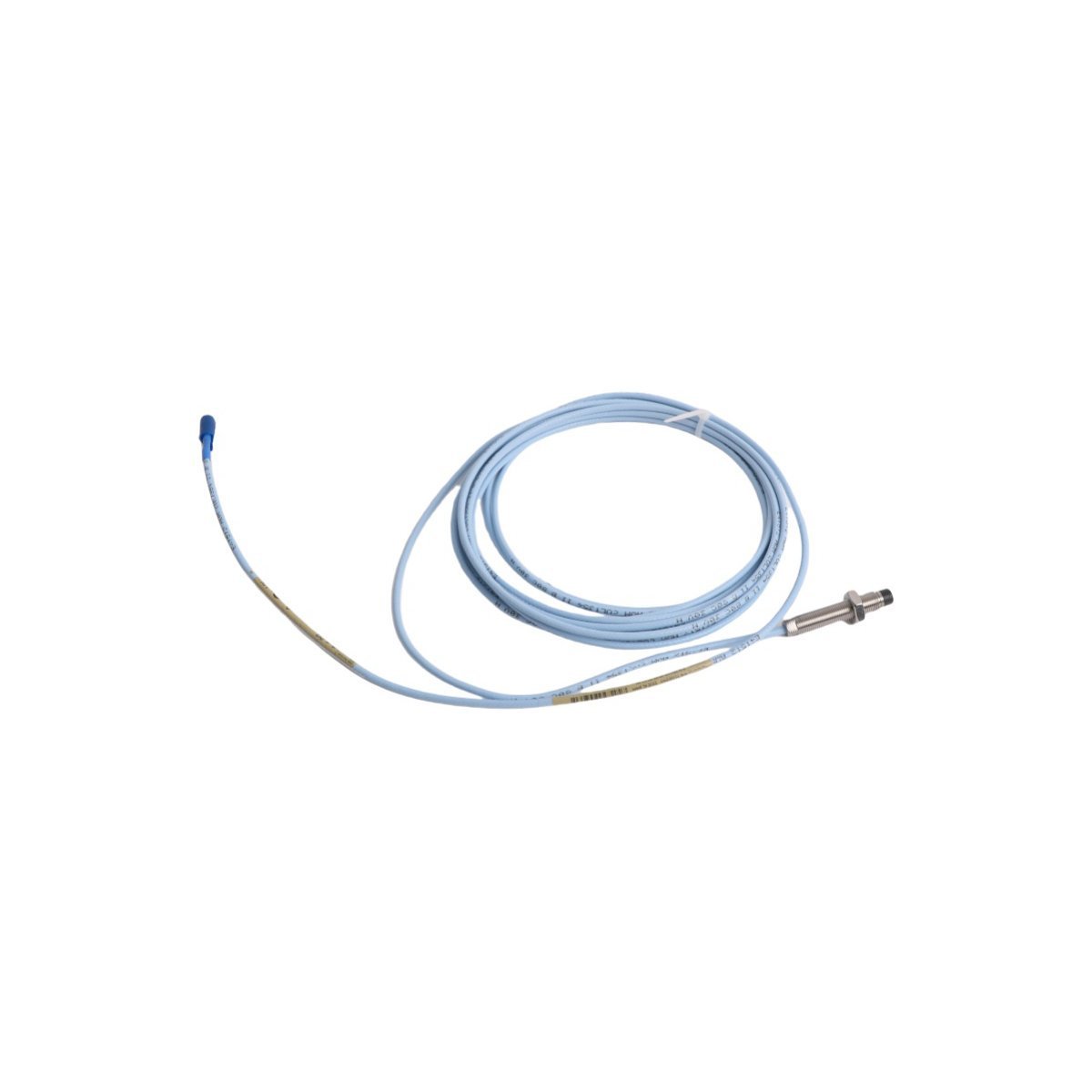

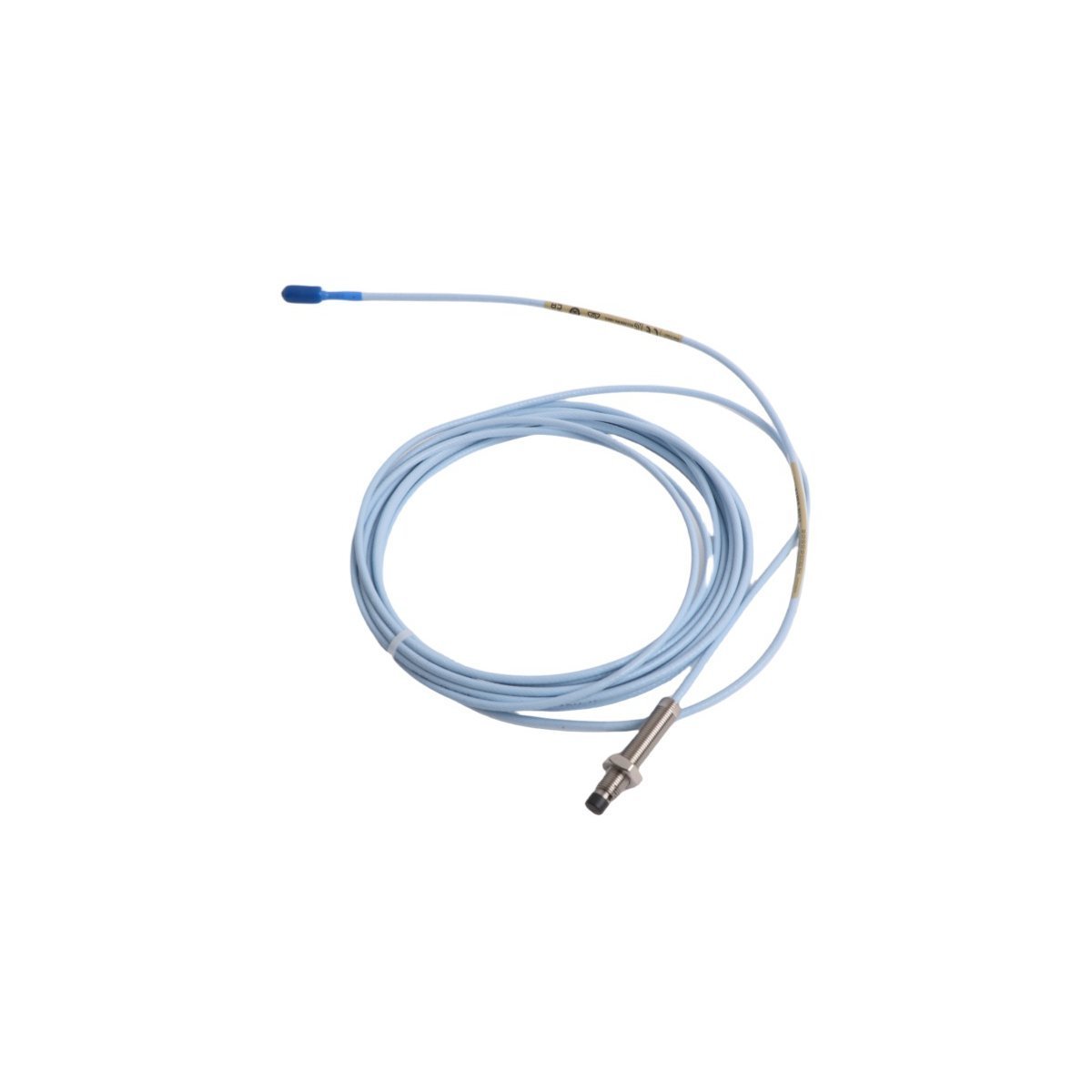

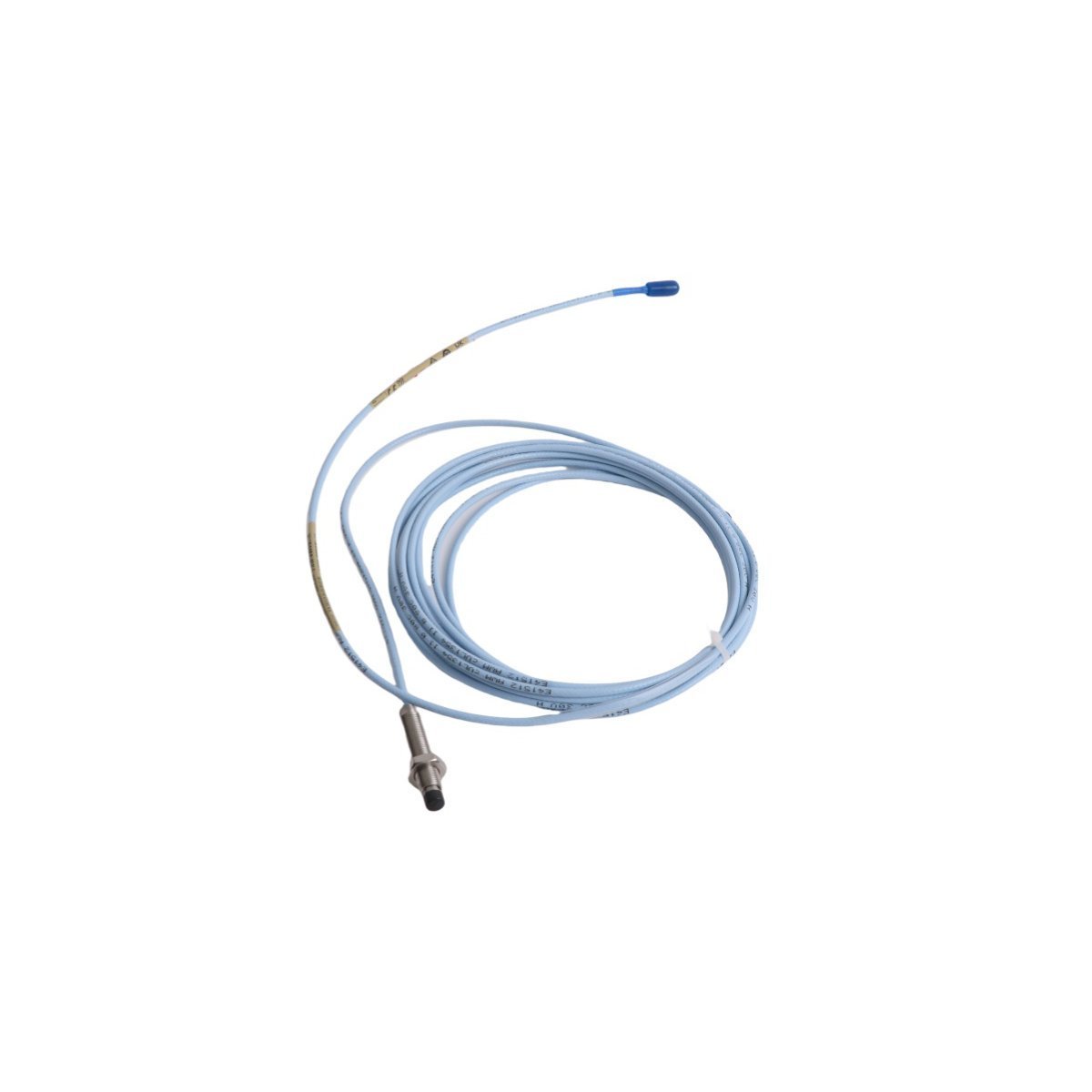

La Bently Nevada 330103-00-05-50-02-00 es una sonda de proximidad 3300 XL de 8 mm estándar de la industria que utiliza roscas métricas (M10 x 1). Está diseñada para sistemas de protección de maquinaria (MPS) continuos y monitoreo crítico del estado de la turbomaquinaria. Operando según principios de corrientes de Foucault sin contacto, esta sonda proporciona datos de desplazamiento de alta precisión para rastrear la vibración radial del eje, la posición del empuje axial y la telemetría de referencia de velocidad/fase (Keyphasor) en activos giratorios de alta velocidad.

El sistema de transductores 3300 XL de 8 mm ofrece un rango operativo lineal confiable de 2.0 mm (80 mils). Se destaca por mantener una respuesta térmica excepcionalmente plana a través de las temperaturas fluctuantes de la maquinaria interna, proporcionando una excelente repetibilidad donde pequeñas desviaciones podrían disparar un activo de varios megavatios. Al minimizar la deriva térmica, este sensor ayuda a prevenir disparos falsos mientras garantiza una protección absoluta de la máquina.

Esta configuración específica presenta un cuerpo roscado métrico M10 x 1 con una sección sin rosca de 0 mm (completamente roscada), una longitud total de la carcasa de 50 mm, un cable coaxial sin blindaje integrado de 0.5 metros (1.6 pies) y un conector ClickLoc coaxial en miniatura chapado en oro. Este reducido tamaño físico está optimizado para el montaje interno con poco espacio libre donde la sonda de proximidad debe colocarse completamente dentro de las carcasas de los cojinetes internos o los conjuntos de soportes compactos.

Especificaciones técnicas

Explicación de la configuración del modelo

La cadena del modelo 330103-00-05-50-02-00 representa una selección precisa del catálogo métrico Bently Nevada 3300 XL de 8 mm, que detalla los parámetros físicos requeridos para instalaciones mecánicas de campo exactas:

• 330103: El número de modelo base fundamental para la sonda de proximidad 3300 XL de 8 mm configurada con un perfil de rosca métrica (M10 x 1).
• 00: Opción de longitud sin rosca. Especifica un manguito sin rosca de 0 mm detrás de la punta de la sonda. La carcasa está completamente roscada hasta la transición de la punta, lo que permite un ajuste total en espacios de soporte estrechos.
• 05: Opción de longitud total de la carcasa. Designa una longitud total de la carcasa de 50 mm, proporcionando un cuerpo compacto y de bajo perfil ideal para la instalación interna directa.
• 50: Opción de longitud total. Dicta un cable integrado de 0.5 metros (1.6 pies), lo que minimiza el exceso de cable que podría soltarse en ambientes internos aceitosos.
• 02: Opción de conector y tipo de cable. Selecciona un cable coaxial flexible sin blindaje estándar terminado con un conector ClickLoc coaxial en miniatura. Esta configuración proporciona un radio de curvatura ajustado para facilitar el enrutamiento dentro de las vías de los cojinetes internos.
• 00: Opción de aprobación de agencia. Opción estándar no certificada/área segura, que proporciona una opción económica para maquinaria ubicada fuera de las regulaciones de zonas explosivas o peligrosas.

Aplicaciones típicas

La sonda de proximidad 330103-00-05-50-02-00 es fundamental para evaluar el estado de la máquina en industrias de procesos continuos, particularmente donde los cables métricos compactos se enrutan dentro de los espacios internos de la maquinaria:

• Vibración radial del eje: Instalada en arreglos ortogonales dobles X-Y en cojinetes de película fluida (de diario) para mapear el comportamiento dinámico del eje, los perfiles orbitales de la línea central y las inestabilidades estructurales como el latigazo o el torbellino de aceite.
• Posición axial del empuje: Desplegada en configuraciones doblemente redundantes que apuntan a los collares de empuje del eje para detectar la deriva axial y prevenir colisiones rotor-estator dentro de turbinas de vapor industriales o turbocompresores.
• Referencia de fase Keyphasor: Monitorea una muesca o chavetero intencional en el eje para establecer una marca de fase precisa de una vez por revolución, crítica para rastrear los ángulos de fase síncronos y las RPM variables de la máquina.
• Categorías de maquinaria cubiertas: Bombas de proceso de alta velocidad, pequeños compresores centrífugos, cajas de engranajes auxiliares de turbinas de gas, sopladores de aire de proceso y ventiladores industriales de alto rendimiento.

Compatibilidad del sistema

Para satisfacer los rigurosos parámetros de diseño operativo de API 670, la sonda de proximidad 330103 debe combinarse con sus componentes complementarios de acondicionamiento de señal para completar el bucle del circuito:

• Selección del cable de extensión: Debe combinarse con un cable de extensión 3300 XL de 8 mm (como la serie 330130). Debido a que la longitud del cable integrado de la sonda es de 0.5 metros, debe combinarse con un cable de extensión de 4.5 metros u 8.5 metros para establecer un bucle de sintonización total del sistema verdadero de 5.0 metros o 9.0 metros.
• Integración del sensor Proximitor: Se conecta directamente a un sensor Proximitor 3300 XL de adaptación (modelo 330180). El Proximitor suministra la excitación de radiofrecuencia (RF) a la punta de la sonda y traduce los cambios de impedancia de la corriente de Foucault de retorno en una representación de voltaje lineal de -24 Vdc.
• Monitores de protección: Se conecta a través de bloques de terminales directamente a las entradas del backplane del módulo Monitor sísmico Proximitor Bently Nevada 3500/42M, la tarjeta Keyphasor 3500/25 o los controladores de vibración 3300 autónomos anteriores.

Pautas de alineación y ajuste mecánico

• Tratamiento de la superficie del eje: Asegúrese de que la trayectoria de medición del eje esté completamente libre de patrones de rectificado, marcas de rayones o variaciones metalúrgicas. Un acabado superficial de 0.8 micrómetros (32 micropulgadas) Ra o mejor previene señales de desviación eléctrica artificiales.
• Ajuste de la holgura operativa: Enrosque la sonda en su soporte de montaje mientras verifica el voltaje de polarización de CC en la regleta de terminales del sensor Proximitor o en el puerto de salida amortiguado. Gire el cuerpo hasta que el medidor muestre -10.0 Vcc, lo que marca el punto medio preciso de la envolvente de seguimiento lineal de 2.0 mm.
• Requisitos de holgura radial: Proporcione un diámetro de contrafuerte mínimo de 30 mm (1.2 pulgadas) alrededor de la punta de 8 mm para evitar la interferencia de la vista lateral de la estructura del soporte de montaje.
• Prevención de diafonía del sensor: Al instalar dos sensores en una configuración X-Y en la misma cara del cojinete, separe las puntas de la sonda por un mínimo de 40 mm (1.6 pulgadas). Esto evita que los campos de RF superpuestos causen interferencia de ruido de diafonía.
• Par y seguridad de bloqueo: Una vez que se confirma el voltaje de holgura de -10.0 Vcc, asegure la posición apretando la contratuerca hexagonal M10 x 1. No exceda el límite estructural de 12 N·m (106 in·lb). Pase un alambre de seguridad a través de los orificios pretaladrados de la tuerca para asegurar el conjunto contra la vibración continua de la frecuencia del eje.

Ventajas del producto

• Excelente rendimiento térmico: Diseñado para exhibir una deriva mínima del factor de escala en todo su perfil de temperatura de funcionamiento, lo que garantiza mediciones precisas durante arranques extremos de turbinas.
• Conectores ClickLoc sin herramientas: Cuenta con conectores coaxiales de latón chapados en oro que se acoplan con un clic positivo. Este diseño resiste la corrosión de los terminales y el desprendimiento por vibración sin necesidad de herramientas especiales de engarce.
• Diseño mecánico robusto: Construido utilizando el moldeo TipLoc patentado para fusionar químicamente la punta de cerámica con la carcasa de acero inoxidable, complementado con el diseño CableLoc que ofrece 330 N de alivio de resistencia a la tracción continua del cable.
• Máxima flexibilidad de enrutamiento: La opción de cable sin blindaje proporciona un radio de curvatura ajustado, lo que permite rutas de enrutamiento suaves y sin resistencia dentro de cavidades internas estrechas de la máquina o uniones de conductos externos dedicados.
• Capacidad de intercambio en caliente: Los estándares de fabricación permiten que la sonda, el cable o el sensor Proximitor se reemplacen de forma independiente sin necesidad de calibración de campo.

Información de pedido

Nota de adquisición: Para nuevas instalaciones, verifique la longitud total de bucle requerida (5.0 m o 9.0 m) para asegurarse de que el cable de extensión 3300 XL y el sensor Proximitor coincidentes se soliciten simultáneamente con esta sonda.

Logística y envío

Para preservar la calibración del hardware de precisión durante el transporte global, todos los productos se manipulan con los pasos de embalaje de instrumentos estándar de la industria:

Protocolo de embalaje profesional:

Cada sonda Bently Nevada 330103 se sella dentro de un blindaje de embalaje industrial antiestático para aislar los componentes internos de corriente de Foucault de los peligros de descarga estática. El cabezal del sensor y su cable flexible sin blindaje se colocan dentro de revestimientos de espuma de protección contra golpes de alta densidad cortados a medida dentro de una carcasa estructural corrugada de pared gruesa. Esto elimina el riesgo de crimpado por impacto, aplanamiento del conector o daños por caída durante el envío internacional de carga aérea o marítima de larga distancia.

Preguntas frecuentes

• ¿Puedo usar una sonda 330103-00-05-50-02-00 con un cable de extensión estándar de 5.0 metros?

  No, requiere un cable de extensión de 4.5 metros. El cable integrado de 0.5 m debe combinarse con un cable de 4.5 m para mantener la sintonización del bucle eléctrico total del sistema de 5.0 m requerida.

• ¿Qué significa el "00" al final del número de pieza?

  El "00" final indica que no hay aprobaciones estándar. Este modelo está construido para áreas seguras y no peligrosas donde no se requieren legalmente certificaciones a prueba de explosiones o intrínsecamente seguras.

• ¿Cuál es el factor de escala de este sistema de sonda 3300 XL?

  El sistema produce un factor de escala estándar de 7.87 V/mm (200 mV/mil) cuando se combina correctamente con un cable de extensión 3300 XL y un sensor Proximitor coincidentes.

• ¿Por qué seleccionar la opción de cable corto de 0.5 metros ("50") para esta sonda?

  El cable corto de 0.5 m es ideal para carcasas de cojinetes internos. Evita dejar el exceso de cable enrollado dentro de carcasas de máquinas calientes y aceitosas donde podría engancharse o degradarse.

• ¿Cuál es el radio de curvatura mínimo para este cable coaxial sin blindaje?

  Mantenga un radio de curvatura mínimo de 25.4 mm (1.0 pulgada). Doblar el cable más allá de este límite degrada permanentemente la impedancia estructural, lo que provoca errores graves de seguimiento de la calibración.

• ¿Esta sonda métrica requiere calibración de rutina después de la instalación?

  No. La serie 3300 XL presenta una intercambiabilidad completa de fábrica. Siempre que se mantenga la longitud total del bucle del sistema, puede intercambiar componentes sin necesidad de ajustes de campo.

• ¿Contra qué material de destino se calibra esta sonda de proximidad?

  Está calibrada de fábrica contra acero eléctrico AISI 4140. Los metales de destino con mayor contenido de cromo o aluminio alterarán la precisión del factor de escala del sensor.

• ¿Puedo usar esta sonda con un Proximitor de plataforma 3300 NSv?

  No. El sistema 3300 XL de 8 mm opera con una frecuencia de RF y una curva de sintonización diferentes a las de la serie NSv. La mezcla de las dos plataformas provoca una deriva masiva de la medición.
