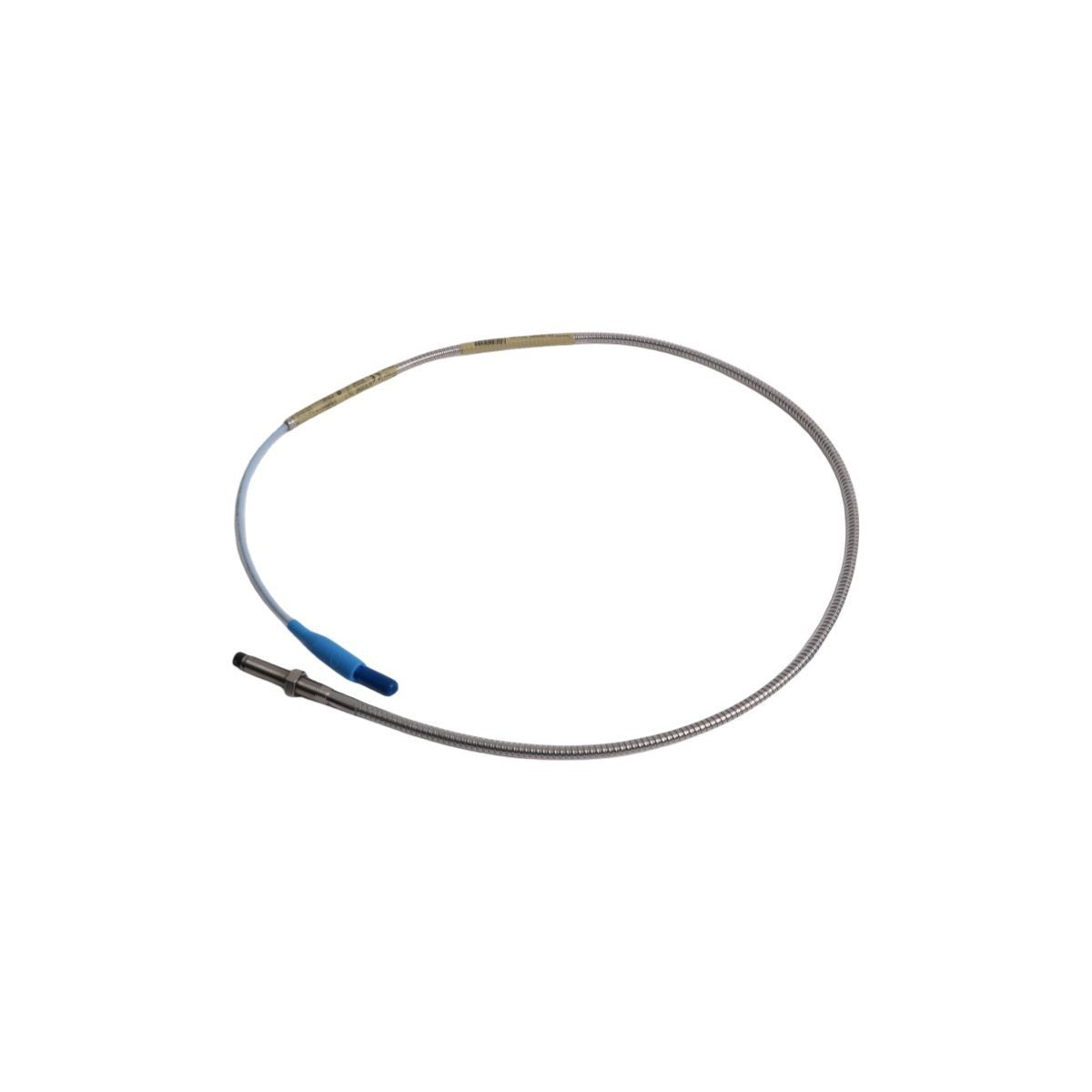

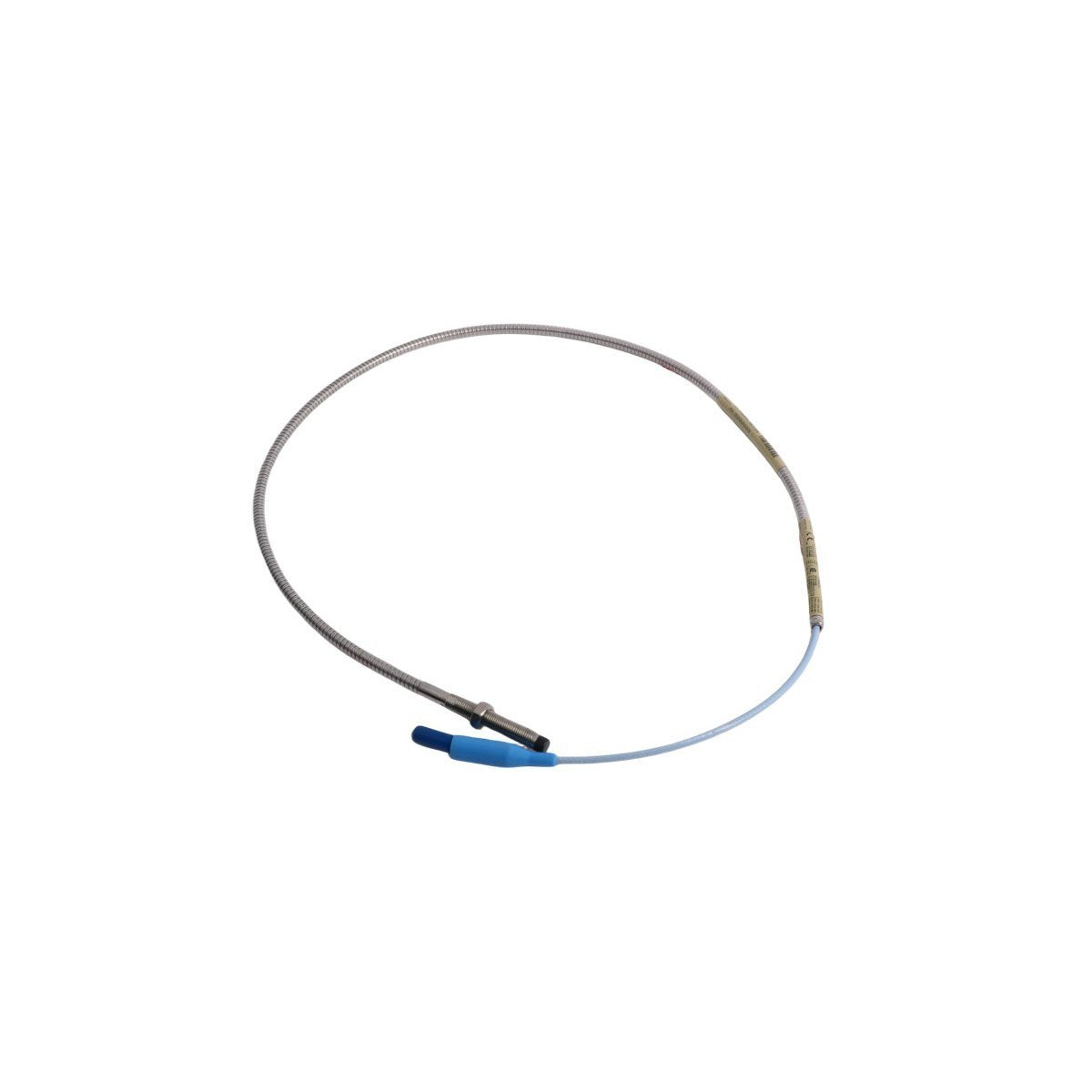

El Bently Nevada 330102-00-20-10-01-05, también catalogado como el 3300 XL 8 mm Sonda de Proximidad, funciona como un componente de hardware dedicado para la medición de vibración y posición sin contacto dentro de las redes de monitoreo de maquinaria rotativa.

Matriz de Configuración del Modelo

El número de pieza específico refleja la construcción física y ambiental del conjunto de la sonda:

• 330102: Sonda de proximidad de 8 mm, rosca 3/8-24 UNF

• 00: Longitud sin rosca

• 20: Longitud total de la caja (200 mm)

• 10: Longitud total del cable (1.0 metro)

• 01: Tipo de conector (Conector coaxial miniatura ClickLoc)

• 05: Opción de aprobación de agencia

Especificaciones Técnicas del Hardware

Monitoreo Mecánico y Validación de Señales

La integridad del sistema depende de la escala y calibración precisas de la sonda de corriente de Foucault. La sonda debe emparejarse con un sensor Proximitor 3300 XL coincidente para lograr una tensión de espacio nominal de -10 VCC en el centro de su rango lineal. Para mantener la precisión de la dinámica del rotor, la punta de la sonda debe instalarse a la distancia correcta del objetivo del eje. La supresión de diafonía se gestiona asegurando que varias sondas instaladas muy cerca estén separadas de acuerdo con las directrices del fabricante para evitar interferencias mutuas y distorsión de la señal.

Información para Pedidos

• 1 x Sonda de proximidad de 8 mm 330102-00-20-10-01-05

• 2 x Tuercas de seguridad 3/8-24 UNF

• 1 x Protector de conector

• 1 x Documentación de instalación técnica

Pautas de Instalación en Campo

• Preinstalación: Verifique que el orificio de montaje esté libre de rebabas y que el acabado de la superficie objetivo cumpla con los requisitos.

• Par de apriete mecánico: Apriete las tuercas de montaje a un par máximo de 6.8 N m (60 in-lb) para evitar la deformación del cuerpo de la sonda.

• Gestión de cables: Pase el cable coaxial a través de un conducto metálico rígido y evite las curvas pronunciadas que excedan el radio mínimo de 30 mm.

• Apantallamiento: Asegúrese de que el apantallamiento del cable esté conectado en el rack del monitor para mantener una trayectoria de tierra continua y evitar bucles de tierra.

Preguntas Frecuentes

• ¿Se puede usar esta sonda sin un sensor Proximitor? No, la sonda es un transductor pasivo y requiere un Proximitor calibrado para el acondicionamiento de la señal.

• ¿Cuál es la consecuencia de exceder el rango lineal? Operar fuera del rango de 2.0 mm causa una salida no lineal, lo que hace que los datos de vibración y posición sean inexactos.

• ¿La punta de la sonda es reemplazable? La sonda es un conjunto herméticamente sellado y no reparable.

• ¿Puedo acortar el cable de 1.0 metro? No, el sistema está adaptado a la impedancia de fábrica; cambiar la longitud del cable invalidará la salida de la señal.

• ¿Qué significa un cortocircuito en el cable? Una lectura de 0 VCC en el bloque de terminales del monitor generalmente indica un cortocircuito en el cable coaxial.

• ¿Puede esta sonda soportar alta presión? Está diseñada para ambientes de aire ambiente y aceite de máquina; verifique el uso de sellador de roscas para aplicaciones de aceite a alta presión.

• ¿La sonda es sensible a la temperatura? La sensibilidad es relativamente estable, pero las temperaturas extremas pueden causar pequeños cambios en el voltaje del espacio.

• ¿Cómo evito el ruido de la señal? Utilice conductos dedicados y asegúrese de que todos los conectores estén apretados y protegidos de la entrada de humedad.
