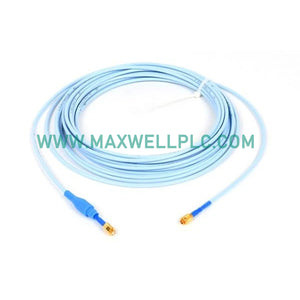

Configurado para la adquisición de desplazamiento por corrientes de Foucault de alta frecuencia dentro de los marcos de monitoreo de maquinaria rotativa, el Bently Nevada 330101-00-65-10-02-05 (Sondas de Proximidad 330101-00-65-10-02-05) proporciona una ejecución física/eléctrica directa.

Desglose del sufijo del modelo y matriz de piezas

• Código del modelo base: 330101 (estructura de rosca estándar 3/8-24 UNF, perfil de cuerpo sin blindaje)
• Designación de longitud sin rosca: 00 (formato de longitud de sección sin rosca de 0.0 pulg.)
• Especificación de la longitud total de la caja: 65 (longitud total de la envoltura de la carcasa de 6.5 pulg.)
• Longitud total del cable del sistema: 10 (longitud de cable integrado de 1.0 metro / 3.3 pies)
• Opción de variante de conector: 02 (interfaz de bloqueo ClickLoc coaxial en miniatura)
• Designación de aprobación de agencia: 05 (opción de certificación regional estándar no clasificada o alternativa)

Tabla de especificaciones de hardware

Escalado de sonda de corrientes de Foucault y dinámica de rotor

El transductor utiliza campos electromagnéticos de radiofrecuencia para medir la vibración radial y la posición del eje en relación con la punta de la sonda. El escalado de salida mantiene una sensibilidad lineal de 7.87 mV/um en todo el rango operativo. Durante la alineación mecánica, la validación del voltaje de holgura debe confirmar una lectura nominal de -10 VCC en la posición media del eje para evitar la saturación de la señal durante picos de vibración transitorios. El blindaje coaxial adecuado evita la diafonía entre los racks de monitores multicanal.

Alcance de entrega estándar

• 1 x Conjunto de sonda de proximidad 3300 XL de 8 mm
• 1 x Tuerca de montaje de acero 3/8-24 UNF
• 1 x Tapa protectora de terminal coaxial

Pautas de instalación mecánica y enrutamiento

• Verificación de holgura: Asegure una holgura de aire radial mínima de 10 mm con respecto a los metales estructurales circundantes para eliminar los efectos de carga parásitos de las corrientes de Foucault.
• Enganche de rosca: Aplique parámetros estándar de bloqueo de rosca industrial y par al enroscar el conjunto en los puertos de la carcasa de la máquina.
• Protección del cable: Enrute el cable coaxial integrado a través de conductos metálicos dedicados, manteniendo una separación absoluta de las fuentes de motores de alto voltaje.
• Bloqueo del conector: Fije el conector coaxial ClickLoc de forma segura para evitar el desacoplamiento mecánico causado por la vibración operativa continua.

Preguntas frecuentes y respuestas técnicas

• ¿Cuál es el factor de escala de salida calibrado para este modelo de transductor?

  El factor de escala de salida nominal es de 7.87 mV/um cuando se combina con un sensor Proximitor 3300 XL aprobado.

• ¿Este número de pieza incluye protección de cable blindado de alta resistencia?

  No, este modelo utiliza una construcción de cable coaxial estándar sin blindaje adecuada para tendidos internos de la carcasa de la máquina.

• ¿Cuál es la clasificación de tolerancia de temperatura continua de la punta de la sonda?

  El conjunto de la punta está clasificado para un funcionamiento térmico continuo entre -51 °C y +177 °C.

• ¿Cómo se verifica el voltaje de holgura estática durante la puesta en marcha del sistema?

  Se conecta un voltímetro digital a los terminales COM y -V del canal del monitor para verificar la línea de base de -10 VCC.

• ¿Se puede intercambiar esta sonda con componentes del sistema de la serie 3300 heredados?

  Sí, la arquitectura 3300 XL mantiene una compatibilidad eléctrica y física total con los módulos del sistema de 5 mm y 8 mm más antiguos.

• ¿Qué aleación de material objetivo se requiere para una calibración precisa del desplazamiento?

  La escala de fábrica asume una superficie de eje de acero al carbono AISI 4140 estándar; las aleaciones alternativas requieren factores de corrección específicos.

• ¿Cuál es la causa principal de la degradación de la señal durante el funcionamiento continuo?

  Infiltración de humedad dentro del conector coaxial o abrasión mecánica de la capa de aislamiento exterior de fluorocarbono.

• ¿Por qué se especifica una longitud de carcasa sin rosca en ciertas variantes?

  La sección sin rosca permite un posicionamiento preciso de la profundidad a través de soportes de montaje y adaptadores de manguito sin atascamiento de la rosca.
