Descripción general del producto

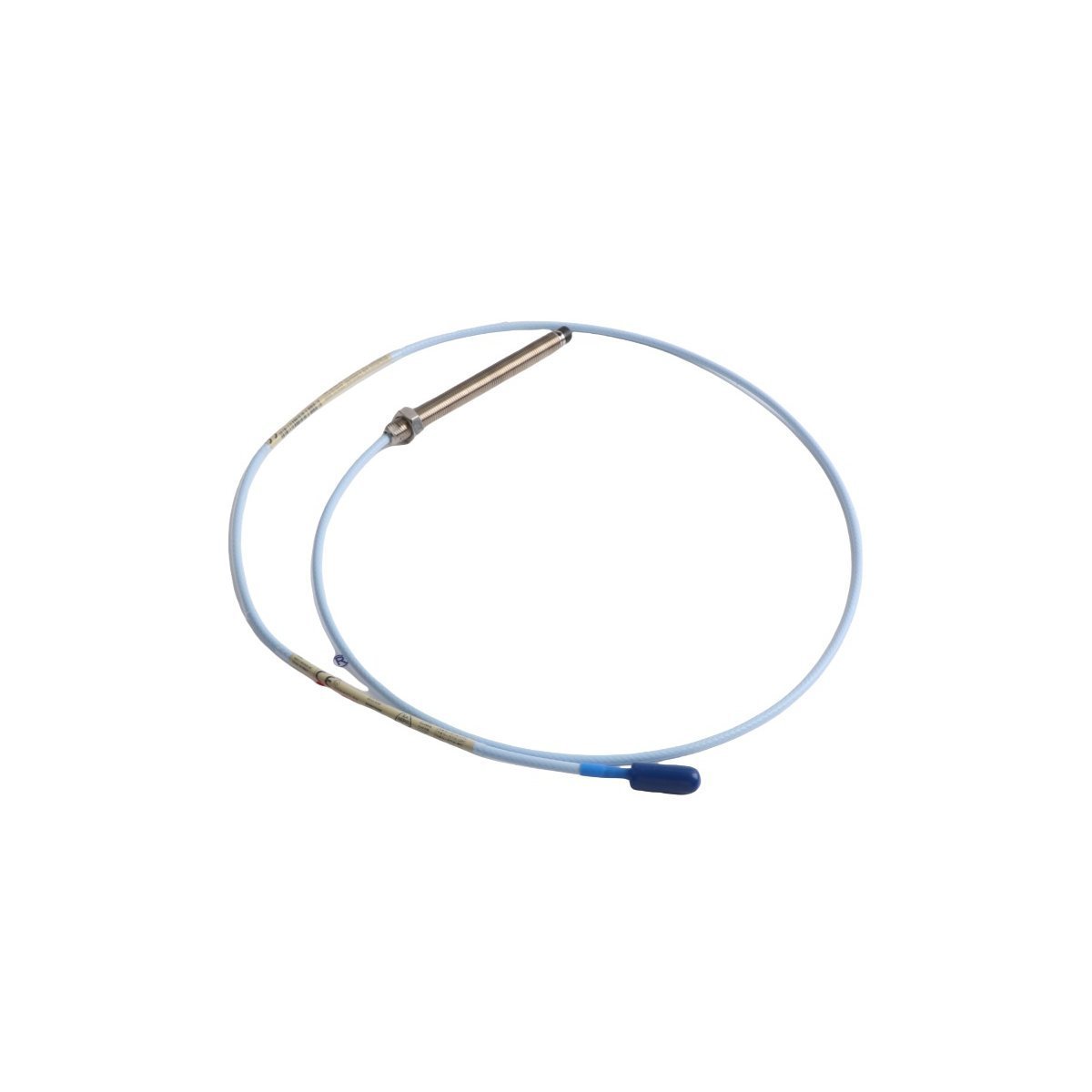

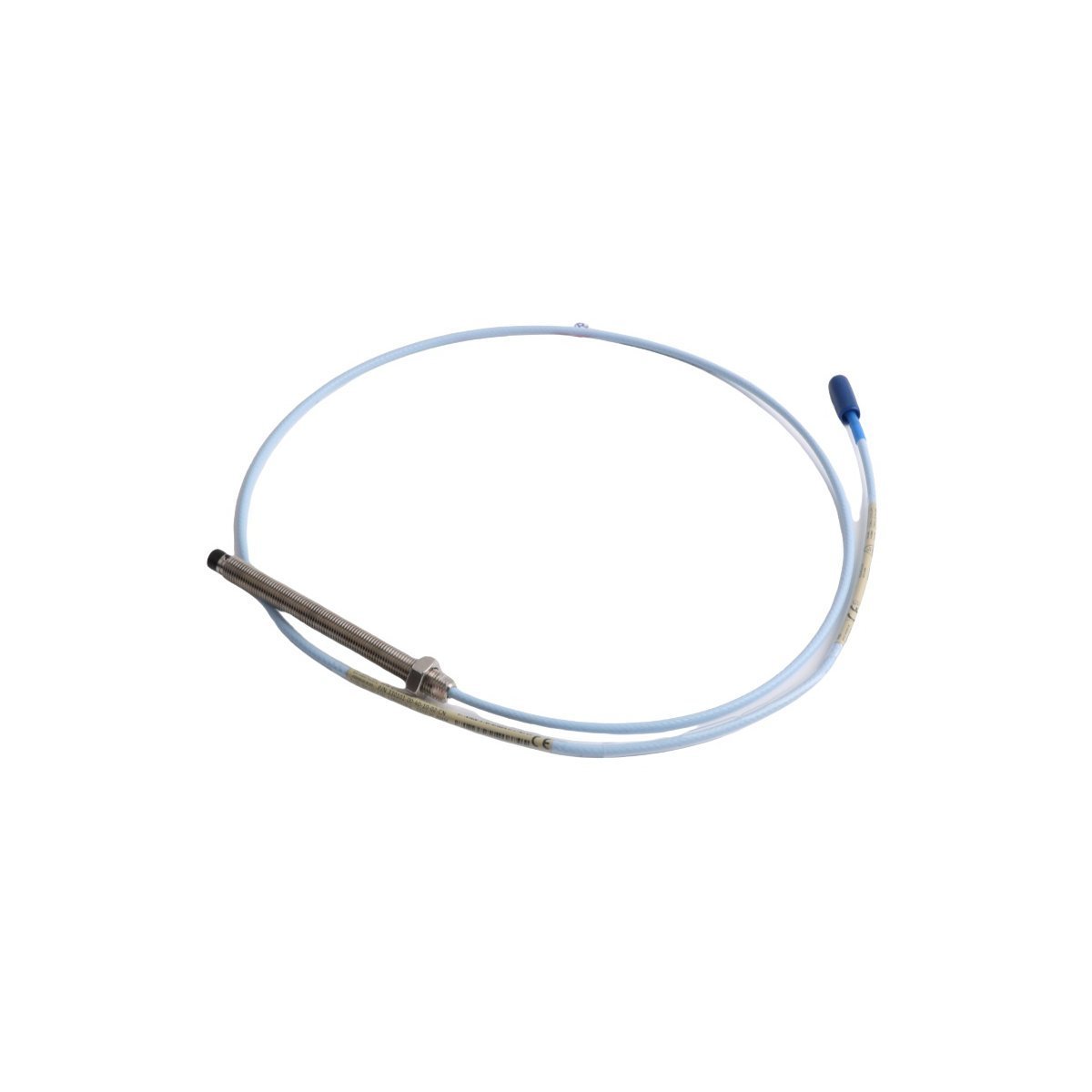

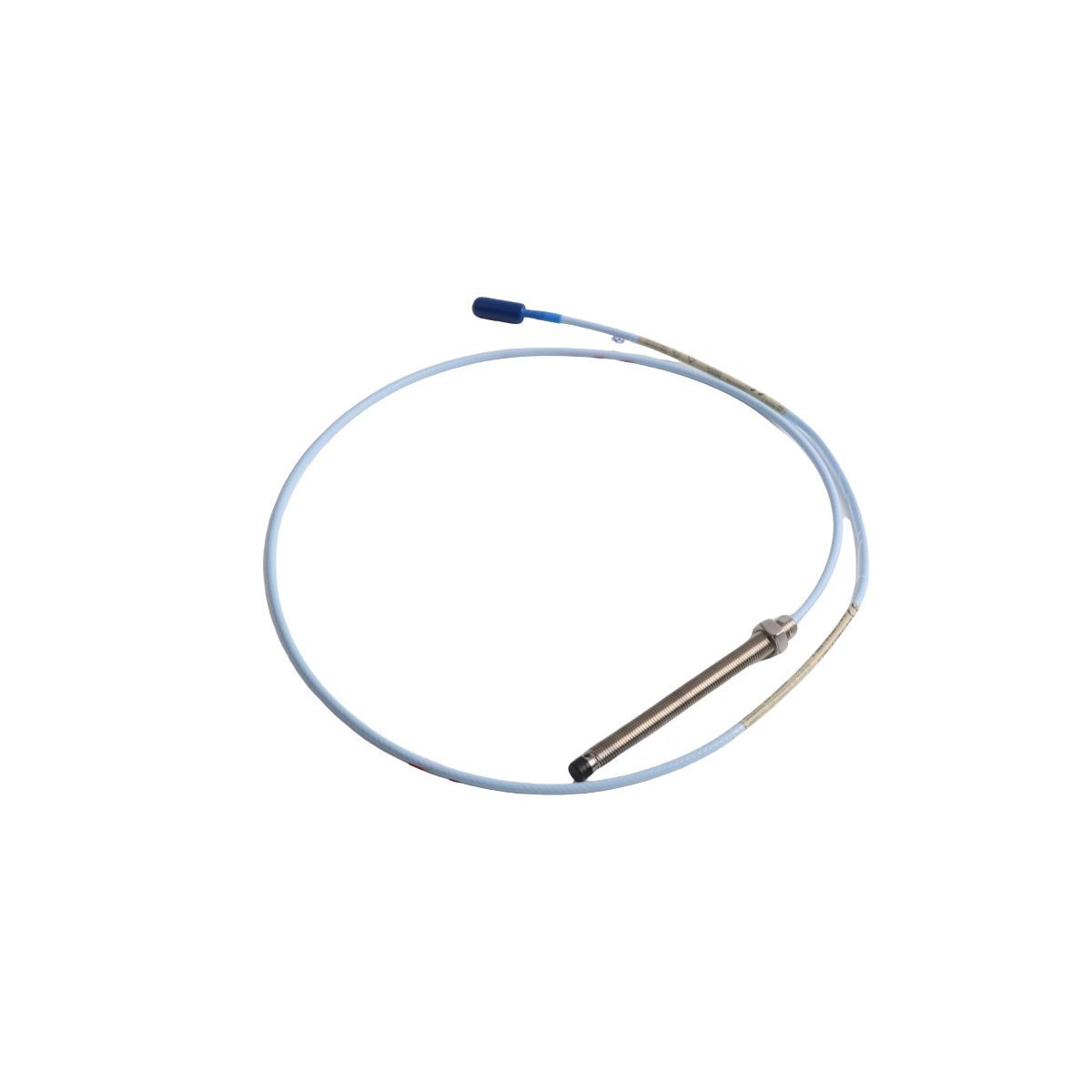

La Bently Nevada 330101-00-48-20-12-05 es una sonda de proximidad 3300 XL de 8 mm de alta precisión diseñada para sistemas de protección de maquinaria (MPS) y monitoreo continuo de la condición de turbomaquinaria. Operando mediante el principio de corrientes de Foucault sin contacto, este transductor proporciona datos de desplazamiento dinámico para rastrear la vibración radial del eje, la posición axial de empuje y la telemetría de referencia de velocidad/fase (Keyphasor) en activos críticos de alta velocidad.

El sistema 3300 XL de 8 mm proporciona un rango de medición lineal de 2,0 mm (80 mils) con una respuesta térmica excepcionalmente plana ante fluctuaciones extremas de temperatura. Esta configuración física utiliza roscas fraccionarias inglesas 3/8-24 UNF, una carcasa completamente roscada de 4,8 pulgadas, un cable integrado extendido de 2,0 metros (6,6 pies) protegido por una armadura de acero inoxidable resistente a fluidos y un conector ClickLoc coaxial en miniatura. Certificada con la opción 05 Aprobaciones múltiples, esta sonda cumple con los estándares globales de seguridad intrínseca para atmósferas explosivas.

Especificaciones técnicas

Explicación de la configuración del modelo

La cadena del modelo 330101-00-48-20-12-05 define las dimensiones físicas y el marco de cumplimiento electrónico:

• 330101: Modelo base para la sonda de proximidad 3300 XL de 8 mm con roscas fraccionarias inglesas estándar (3/8-24 UNF).
• 00: Longitud sin rosca. 0,0 pulgadas. La carcasa del sensor está completamente roscada en toda su longitud, maximizando las opciones de ajuste.
• 48: Longitud total de la caja. Longitud total de la caja de 4,8 pulgadas para una penetración profunda a través de las tapas de los cojinetes o paredes de maquinaria especializadas.
• 20: Longitud total. Longitud del cable integrado de 2,0 metros, lo que permite que las conexiones se dirijan más lejos del núcleo caliente de la maquinaria.
• 12: Tipo de conector y cable. Selecciona un conector coaxial en miniatura ClickLoc con armadura flexible de acero inoxidable. Esto protege el cable central contra componentes internos afilados y aceites corrosivos.
• 05: Aprobación de agencia. Paquete de certificación de aprobaciones múltiples. Proporciona clasificaciones de seguridad intrínseca y no incendiaria según los marcos ATEX, IECEx y CSA para instalaciones peligrosas certificadas a nivel mundial.

Aplicaciones típicas

• Turbinas de vapor y gas: Seguimiento crítico de la posición de empuje axial y la vibración radial del eje de doble eje (X-Y) dentro de entornos de alta temperatura.
• Compresores de gas centrífugos: Monitoreo sin contacto de las holguras de los cojinetes de la película de aceite del eje y detección de latigazo/remolino de aceite.
• Bombas de alimentación de calderas de alta presión: Seguimiento continuo del estado bajo cargas intensivas de servicios de proceso para proteger contra el contacto rotor-estator.
• Sistemas Keyphasor: Seguimiento de referencia de fase de alta precisión, una vez por revolución, en ejes de RPM variables para equilibrio y procesamiento de diagnóstico.

Compatibilidad del sistema

• Cables de extensión: Debe combinarse con un cable de extensión 3300 XL de 8 mm (por ejemplo, serie 330130). Dado el cable integrado de 2,0 metros de la sonda, debe conectarse a un cable de extensión de 3,0 metros o 7,0 metros para completar un bucle de sintonización operativa equilibrado de 5,0 metros o 9,0 metros.
• Sensores Proximitor: Interfaz directa con el sensor Proximitor 3300 XL (Modelo 330180). El Proximitor convierte la impedancia de corrientes de Foucault de alta frecuencia en una señal de voltaje lineal de -24 Vcc.
• Plataformas de monitoreo: Totalmente compatible con bloques de terminales que se conectan al módulo Bently Nevada 3500/42M Proximitor Seismic Monitor o a los sistemas de rack 3300 clásicos e independientes.

Guías de alineación mecánica y ajuste de espacio

• Calidad de la superficie objetivo: Asegúrese de que la trayectoria objetivo del eje tenga un acabado superficial de 0,8 micrómetros (32 micro pulgadas) Ra o mejor. Debe estar libre de arañazos mecánicos o variaciones metalúrgicas localizadas para evitar señales falsas de desviación eléctrica.
• Ajuste del voltaje de espacio: Enrosque la sonda en su lugar mientras mide el voltaje de polarización de CC en la salida del sensor Proximitor. Coloque la punta de la sonda hasta que el multímetro muestre -10,0 Vcc, identificando el punto medio preciso de la envolvente de seguimiento lineal de 2,0 mm.
• Espacio de holgura radial: Mantenga un diámetro de avellanado o orificio de entrada de al menos 30 mm (1,2 pulg.) alrededor de la punta de 8 mm para evitar la interferencia de visión lateral de la estructura del soporte de montaje.
• Prevención de la diafonía de campo: Para configuraciones X-Y ortogonales en una sola cara de cojinete, mantenga una separación física mínima entre puntas de 40 mm (1,6 pulg.) para evitar que los campos de RF superpuestos generen ruido de señal.
• Par final y seguridad: Apriete la contratuerca a un par máximo de 11,2 N·m (100 in·lb). Asegure el conjunto con alambre de seguridad a través de los orificios pretaladrados de la tuerca para eliminar la desviación de posición causada por la vibración estructural.

Ventajas del producto

• Excelente rendimiento térmico: La mínima desviación del factor de escala en todo su espectro de temperatura garantiza lecturas precisas durante los arranques de máquinas en frío y las cargas máximas en caliente.
• Conectores ClickLoc sin herramientas: Los conectores de latón chapados en oro se encajan con un clic audible, proporcionando una conexión resistente a la corrosión y a las vibraciones sin herramientas de engarzado especializadas.
• Integridad estructural blindada: La armadura de acero inoxidable entrelazada protege el núcleo coaxial interno contra cortes mecánicos, abrasión y fluidos industriales agresivos.
• Intercambiabilidad de componentes de fábrica: Las sondas, los cables de extensión y los sensores Proximitor se pueden intercambiar o reemplazar de forma independiente en el campo sin recalibración del bucle del sistema.

Información para pedidos

Logística y envío

Protocolo de embalaje profesional:

Cada sonda Bently Nevada 330101 se sella dentro de un escudo de embalaje industrial antiestático para proteger los componentes electrónicos internos de corrientes de Foucault contra descargas electrostáticas (ESD). La cabeza del sensor y el conjunto del cable blindado se encierran dentro de forros de espuma de absorción de impactos personalizados y se envían en un contenedor estructural de cartón corrugado de paredes gruesas para eliminar los daños por caída durante el envío.

Preguntas frecuentes

• ¿Se puede conectar una sonda 3300 XL de 8 mm directamente a un sensor Proximitor de la serie 7200 anterior?

  No. La plataforma 3300 XL utiliza un factor de escala estándar de 7,87 V/mm (200 mV/mil) adaptado a parámetros de circuito específicos. Interconectarlo con hardware de la serie 7200 anterior corromperá el rango lineal y comprometerá la calibración del sistema.

• ¿Cuál es la consecuencia de desajustar la longitud total del bucle del sistema?

  Alterar la longitud de bucle diseñada (omitir un cable de extensión o usar una longitud incorrecta) desplaza la frecuencia de sintonización eléctrica del circuito. Esto invalida el factor de escala y causa errores de medición importantes en su monitor de protección.

• ¿Cómo afecta la diafonía a las sondas de proximidad 330101 montadas cerca, y cómo se puede evitar?

  Cuando las puntas de las sondas se montan demasiado cerca, sus campos de radiofrecuencia se cruzan, causando interferencia de modulación de señal. Mantenga una separación física mínima de 40 mm (1,6 pulg.) entre las puntas en configuraciones ortogonales para evitar esta diafonía.

• ¿La armadura de acero inoxidable de la serie 330101 restringe el radio de curvatura mínimo del cable?

  Sí. La armadura entrelazada de acero inoxidable proporciona una protección mecánica robusta, pero impone un radio de curvatura mínimo estricto de 25,4 mm (1,0 pulg.). Doblar el cable más allá de este umbral corre el riesgo de aplastar el núcleo coaxial interno y alterar la impedancia del sistema.

• ¿Cómo se verifica si una sonda 330101 ha sufrido un cortocircuito interno o un circuito abierto en el campo?

  Desconecte la sonda y mida la resistencia entre el conductor central y el blindaje exterior usando un multímetro digital. Una sonda 3300 XL de 8 mm sin instalar con un cable de 2,0 m normalmente lee entre 5,0 Ω y 11,0 Ω. Una lectura cercana a 0 Ω indica un cortocircuito, mientras que una lectura infinita indica un circuito abierto.

• ¿Esta sonda requiere una calibración de campo personalizada al instalarse?

  No. Los componentes del sistema 3300 XL están diseñados de fábrica para ser completamente intercambiables. Siempre que coincida la sonda de 8 mm, el cable de extensión y el sensor Proximitor dentro de la longitud total designada del sistema, el bucle se autocalibra.

• ¿Para qué material de eje está calibrada de fábrica esta sonda?

  La sonda está calibrada de fábrica para objetivos de acero eléctrico estándar AISI 4140. La medición de ejes compuestos de aleaciones alternativas, como acero inoxidable o aluminio, requiere una recalibración específica del objetivo o la aplicación de un factor de corrección electrónico.

• ¿Para qué ubicaciones peligrosas específicas está certificada la opción de aprobación "05"?

  La opción de aprobación múltiple "05" combina las certificaciones ATEX, IECEx y CSA de América del Norte. Permite la instalación en configuraciones intrínsecamente seguras y no incendiarias en las Zonas 0, Zona 1, Zona 2 y áreas de Clase I, División 1 o 2 a nivel mundial.
