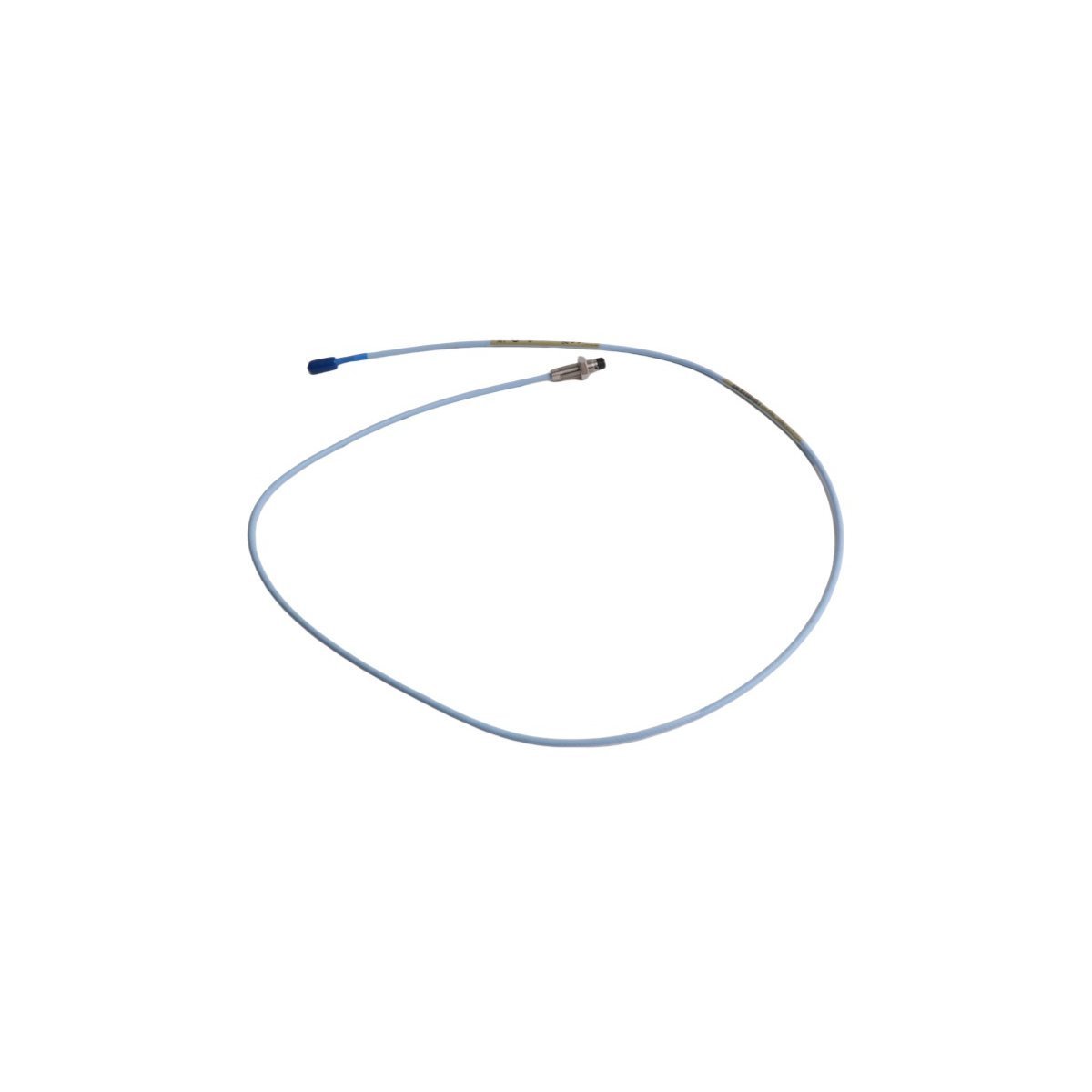

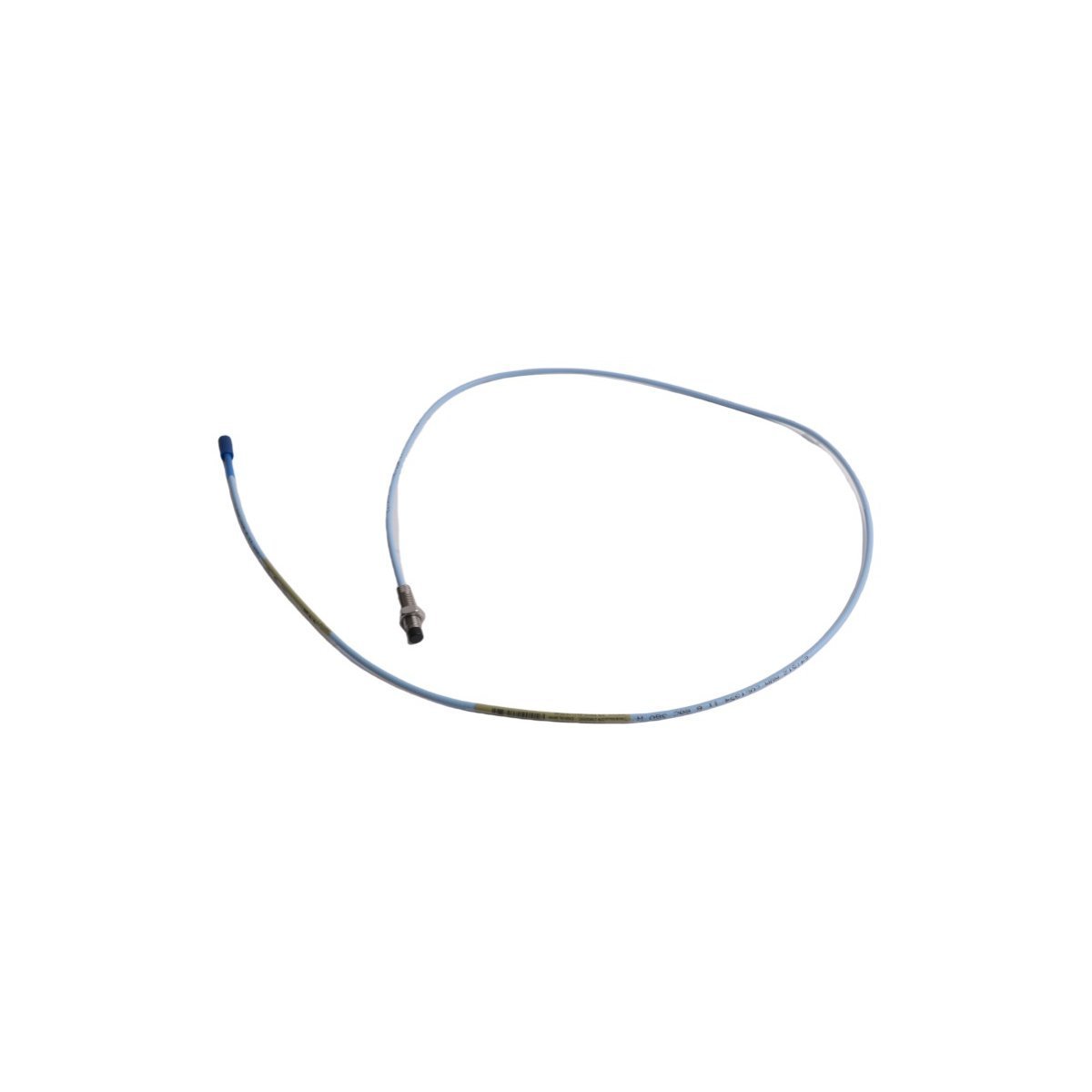

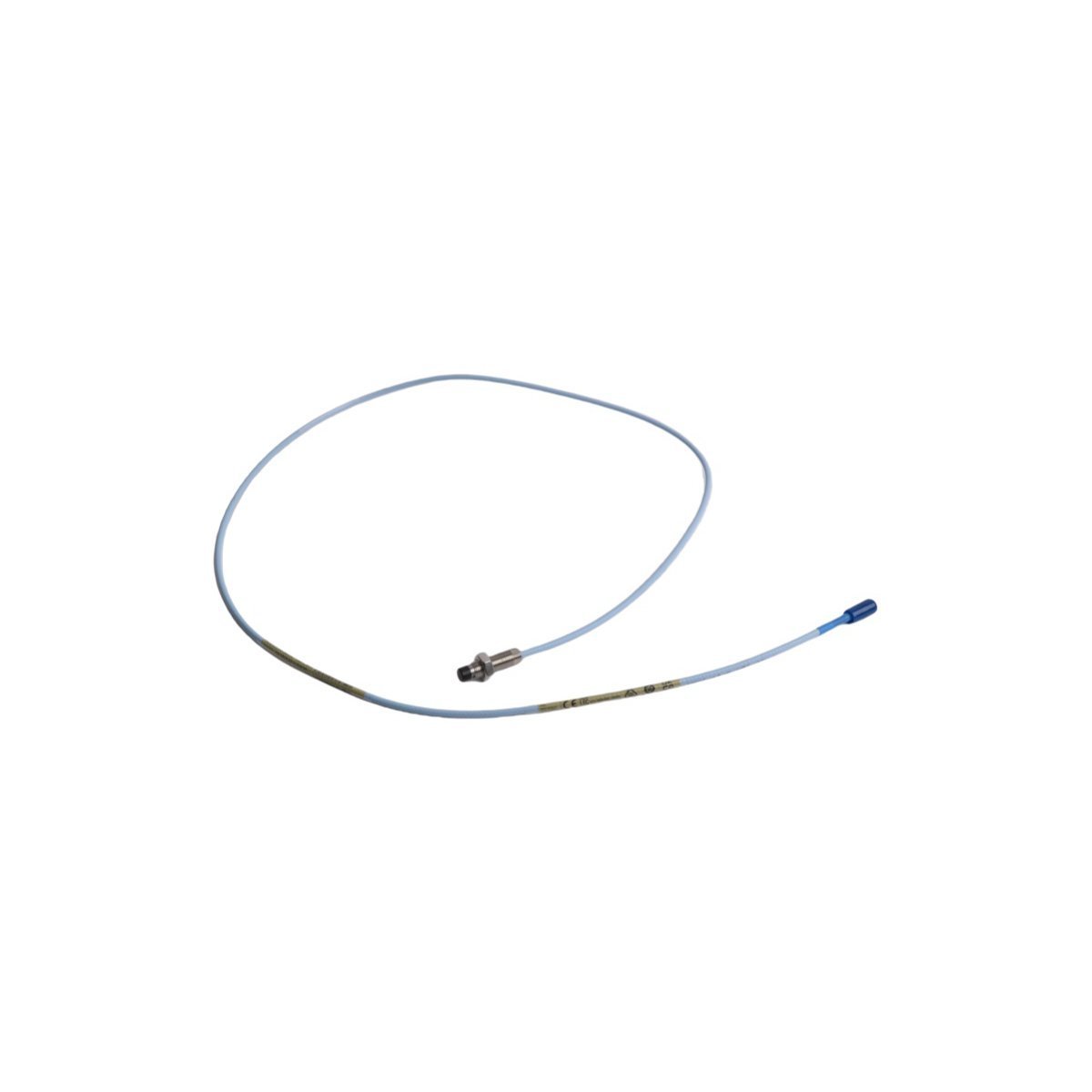

La Bently Nevada 330101-00-25-20-12-00, también catalogada como la Sonda de Proximidad de 8 mm 330101, sirve como transductor primario utilizado para ejecutar el monitoreo de desplazamiento y vibración sin contacto en las plataformas del sistema 3300 XL. Este componente de hardware procesa la posición del eje y los datos de vibración al detectar la fluctuación de corriente de Foucault entre la punta de la sonda y el objetivo metálico monitoreado. Funciona como la etapa de entrada para el acondicionamiento de la señal dentro de las arquitecturas de protección de maquinaria rotativa, entregando una salida de voltaje precisa y lineal en relación con la distancia del entrehierro objetivo para los módulos de monitoreo posteriores.

Matriz de configuración del modelo

• 330101: Sonda de proximidad 3300 XL de 8 mm
• 00: Construcción de sonda sin armadura
• 25: Longitud de la carcasa de 2.5 pulgadas
• 20: Longitud total del sistema de 2.0 metros
• 12: Conector ClickLoc coaxial en miniatura con protector de terminal
• 00: Aprobación de agencia estándar

Especificaciones de hardware

Dinámica de la señal del transductor y monitoreo del rotor

El 330101-00-25-20-12-00 requiere una escala precisa de la sonda de corrientes de Foucault para garantizar una respuesta lineal dentro del sistema 3300 XL. Es necesaria una validación adecuada del voltaje de entrehierro durante la instalación; los técnicos deben apuntar a un valor de rango medio de -10 VCC para optimizar el rango de operación lineal para el análisis de la dinámica del rotor. El sistema está diseñado para suprimir la diafonía manteniendo una sincronización específica de la señal portadora de alta frecuencia entre la sonda y el Proximitor. Cualquier desviación en el punto de ajuste de -10 VCC indica un posicionamiento incorrecto de la sonda o irregularidades en la superficie, lo que puede afectar la precisión de la detección del movimiento orbital del eje o el desplazamiento de empuje axial.

Información para pedidos

• 1 x Sonda de proximidad 330101-00-25-20-12-00
• 1 x Manual técnico del producto
• 1 x Certificado de conformidad

Pautas de instalación

• Montaje mecánico:
  • Asegúrese de que la sonda esté instalada utilizando soportes de montaje no conductores para evitar bucles de tierra.
  • Observe una distancia mínima de 3 veces el diámetro de la punta de la sonda con respecto a las obstrucciones metálicas circundantes.
  • Asegure las roscas 3/8-24 UNF con un par máximo de 5.6 Nm.
• Cableado y blindaje:
  • Encamine todo el cableado coaxial dentro de conductos metálicos dedicados para mantener la compatibilidad electromagnética.
  • Minimice la flexión del cable; mantenga un radio de curvatura mínimo de 50 mm para preservar la geometría coaxial interna.
• Integridad del conector:
  • Verifique que el conector ClickLoc esté completamente asentado hasta que se logre un bloqueo táctil.
  • Utilice tapas protectoras en las interfaces de conector no utilizadas para evitar la contaminación de los pines chapados en oro.

Preguntas frecuentes

• P: ¿La sonda 330101 requiere una correspondencia específica con el Proximitor?

  R: Sí, el sistema (sonda, cable de extensión y Proximitor) debe calibrarse como un conjunto emparejado para mantener una precisión de salida de 200 mV/mil.

• P: ¿Se puede usar esta sonda para la rotación del eje a alta velocidad?

  R: El transductor admite respuestas de frecuencia de hasta 10 kHz, lo que lo hace adecuado para el monitoreo de turbomaquinaria de alta velocidad.

• P: ¿Cuál es el efecto de exceder el par de montaje de 5.6 Nm?

  R: El exceso de apriete puede causar deformación física de la caja de acero inoxidable, lo que podría provocar fallas en el sello o degradación de la sensibilidad.

• P: ¿Cómo se protege la punta de la sonda de la entrada de fluidos?

  R: La punta de PPS es químicamente inerte y está sellada mecánicamente para resistir el contacto con lubricantes industriales a alta presión y fluidos de proceso.

• P: ¿La longitud del cable afecta el voltaje de entrehierro?

  R: La longitud del cable está integrada en la impedancia del sistema; alterar la longitud cambiará el rango lineal y requerirá una recalibración.

• P: ¿Esta sonda puede detectar vibraciones en materiales no ferrosos?

  R: El transductor está calibrado para acero AISI 4140; usarlo con materiales no conductores o magnéticos diferentes requiere factores de escala específicos.

• P: ¿El conector ClickLoc se puede reemplazar en el campo?

  R: El conector está moldeado de fábrica para su integridad; no se admite la reparación en campo del conector o del conjunto de cables.

• P: ¿Por qué el voltaje de entrehierro objetivo se establece en -10 VCC?

  R: -10 VCC proporciona la linealidad óptima dentro del rango de 2 mm, asegurando que las mediciones de vibración de pico a pico permanezcan dentro de los límites dinámicos.
