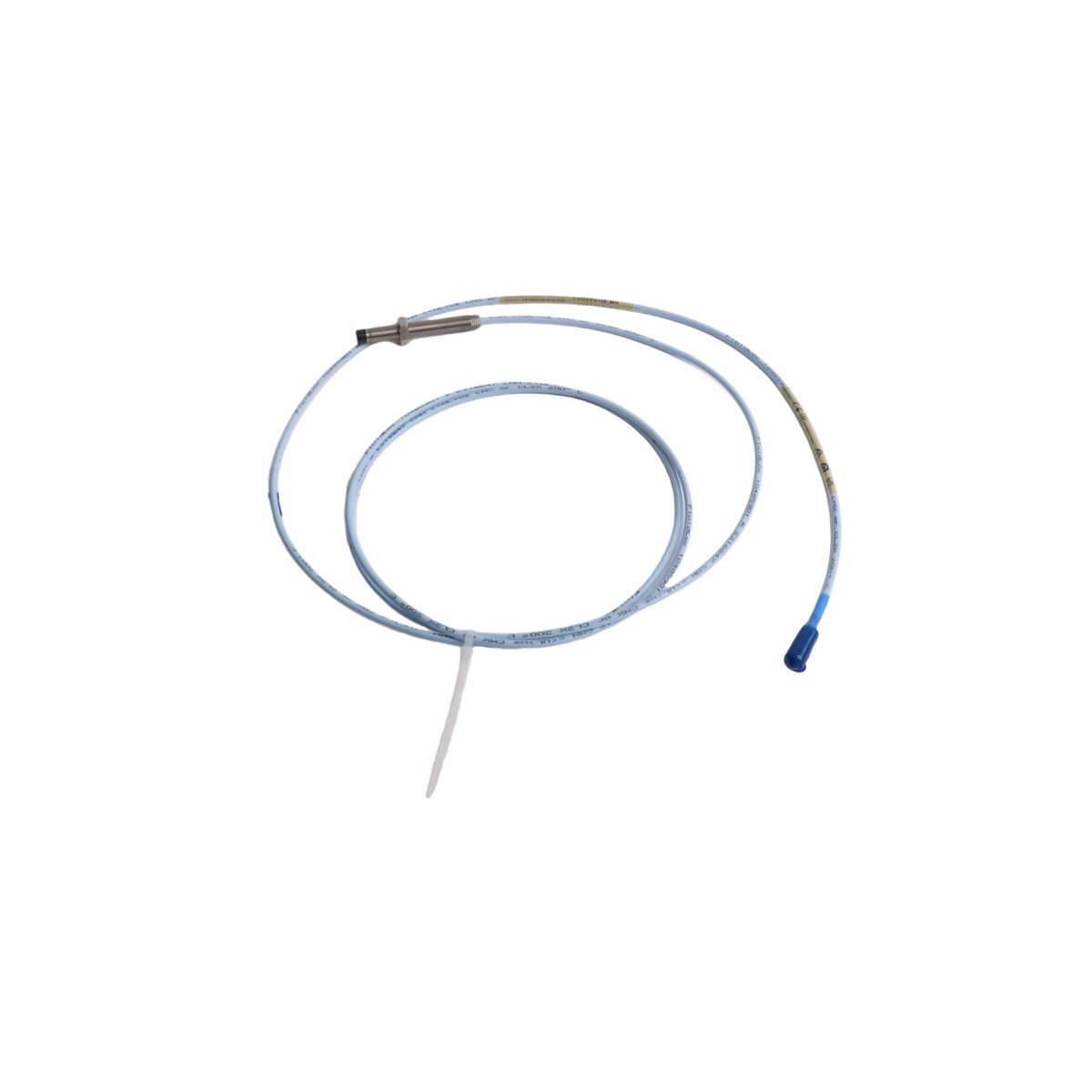

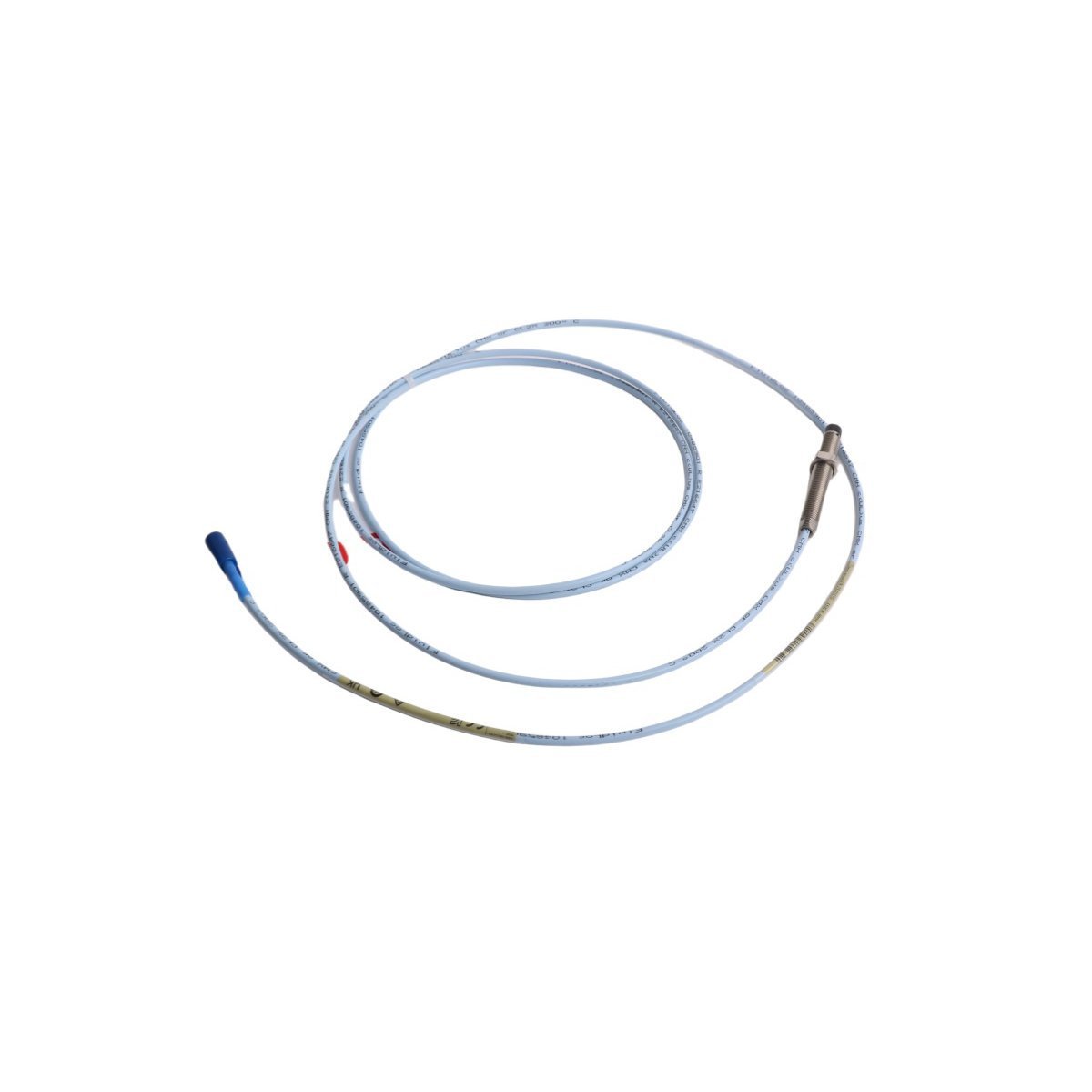

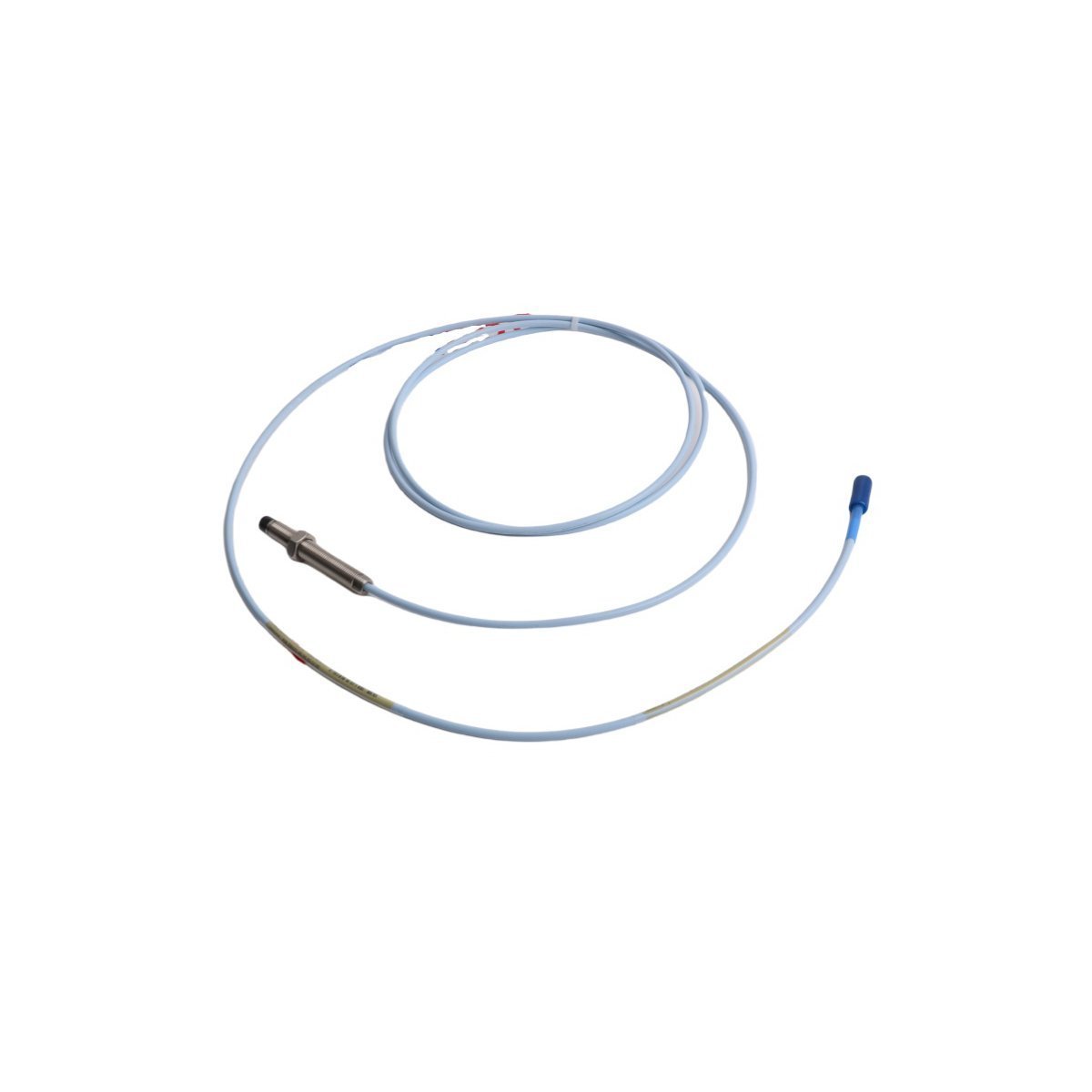

El Bently Nevada 330101-00-24-15-02-05 funciona como un componente de hardware dedicado para mediciones de desplazamiento estático y dinámico de ejes sin contacto dentro de las plataformas del sistema de instrumentación de turbomaquinaria 3300 XL. El hardware mide las variaciones del campo de corrientes de Foucault de alta frecuencia generadas por el conjunto de la punta al interactuar con un objetivo conductor giratorio para proporcionar datos brutos de vibración radial, posición del eje o velocidad.

Opciones y desglose estructural

• 00 (Sufijo de longitud sin rosca): 0,0 pulgadas

• 24 (Sufijo de longitud total de la caja): 2,4 pulgadas

• 15 (Sufijo de longitud total): 1,5 metros (4,9 pies)

• 02 (Sufijo de estilo de conector): Conector coaxial miniatura de cierre por clic, tipo de cable estándar

• 05 (Sufijo de aprobaciones): Certificación de múltiples aprobaciones (ATEX, IECEx, Clase I División 1)

Parámetros mecánicos y eléctricos

Escalado de sonda de corrientes de Foucault y seguimiento de dinámica de rotor

La punta de detección de 8 mm se basa en un estricto cumplimiento de las restricciones de escalado de la sonda de corrientes de Foucault calibradas de fábrica para emitir una pendiente de voltaje lineal de 7,87 V/mm. El posicionamiento mecánico a través de la carcasa roscada define el entrehierro estático, igualando el objetivo de validación de voltaje del entrehierro de -10 VCC en el punto central lineal del bucle del sistema transductor. Esta alineación físico-eléctrica permite un análisis continuo de la dinámica microscópica de alta frecuencia del rotor. La optimización de la impedancia interna a lo largo de la trayectoria coaxial preserva la integridad de la señal y garantiza la supresión de la diafonía cuando se configuran sondas duales en disposiciones X-Y ortogonales en una sola carcasa de cojinete de maquinaria.

Composición del hardware de envío

• Paquete de unidad transductora: Incluye el conjunto de sonda 330101 de 8 mm con cable estándar integrado de 1,5 metros.

• Kit de aislamiento: Incluye tubos estándar de manguitos termorretráctiles de fluorocarbono para el aislamiento coaxial externo de las uniones.

• Elementos externos: Los drivers Proximitor 3300 XL, las líneas de extensión y los soportes de instalación a juego se omiten de este paquete y deben adquirirse por separado.

Información logística de adquisición

• Ventana de envío: Los envíos se procesan para su transferencia dentro de los 2-7 días posteriores al registro de las secuencias de finalización del pago.

• Métodos de envío: La entrega de carga se ejecuta a través de líneas de prioridad internacionales como DHL, FEDEX o UPS.

• Blindaje ambiental: Los componentes viajan encerrados dentro de un embalaje industrial antiestático con blindaje estático para mitigar daños electromagnéticos o físicos durante el tránsito.

Pautas de instalación en campo

• Límites de par de montaje: Enrosque el barril de la sonda manualmente en el soporte o bloque de la carcasa. Apriete las contratuercas primarias a un valor máximo de 11,2 N-m (100 in-lb) para evitar la unión estructural de las roscas 3/8-24 UNF.

• Optimización del entrehierro del transductor: Conecte un voltímetro digital a los terminales de salida del bucle del sensor Proximitor. Ajuste la profundidad de inserción de la sonda con respecto a la cara del objetivo hasta que la validación del voltaje del entrehierro en tiempo real marque exactamente -10 VCC nominales antes de asegurar la contratuerca.

• Conexión a tierra del conector coaxial: Mantenga los conectores miniatura de cierre por clic completamente limpios y secos durante el enrutamiento. Aísle la unión del conector con manguitos termorretráctiles de fluorocarbono para evitar la conexión a tierra contra las paredes locales del conducto flexible, manteniendo la supresión de la diafonía.

Preguntas frecuentes

P: ¿Cómo afecta una desviación de la instalación de la validación del voltaje nominal del entrehierro a los datos de vibración?

R: Colocar la punta de la sonda fuera de la zona lineal calibrada altera el factor de escalado de la sonda de corrientes de Foucault de referencia. Esta causa conduce al recorte de la señal durante eventos transitorios de alta amplitud, lo que resulta en una precisión degradada al rastrear la dinámica del rotor de alta frecuencia.

P: ¿Se puede cortar o modificar el cable integrado de 1,5 metros para simplificar el enrutamiento físico?

R: No. Alterar la longitud física del cable integral cambia la capacitancia del bucle sintonizado y los parámetros de longitud eléctrica. El empalme interrumpe la matriz de escalado de la sonda de corrientes de Foucault calibrada, invalidando completamente la calibración del sistema.

P: ¿Qué distancia de separación debe mantenerse para lograr una supresión efectiva de la diafonía?

R: Mantenga una distancia de separación mínima de centro a centro de 40 mm entre puntas de sonda adyacentes de 8 mm. Posicionar las puntas más cerca de este umbral permite que sus campos electromagnéticos se superpongan, causando frecuencias de batido de señal que anulan los circuitos de supresión de diafonía.
