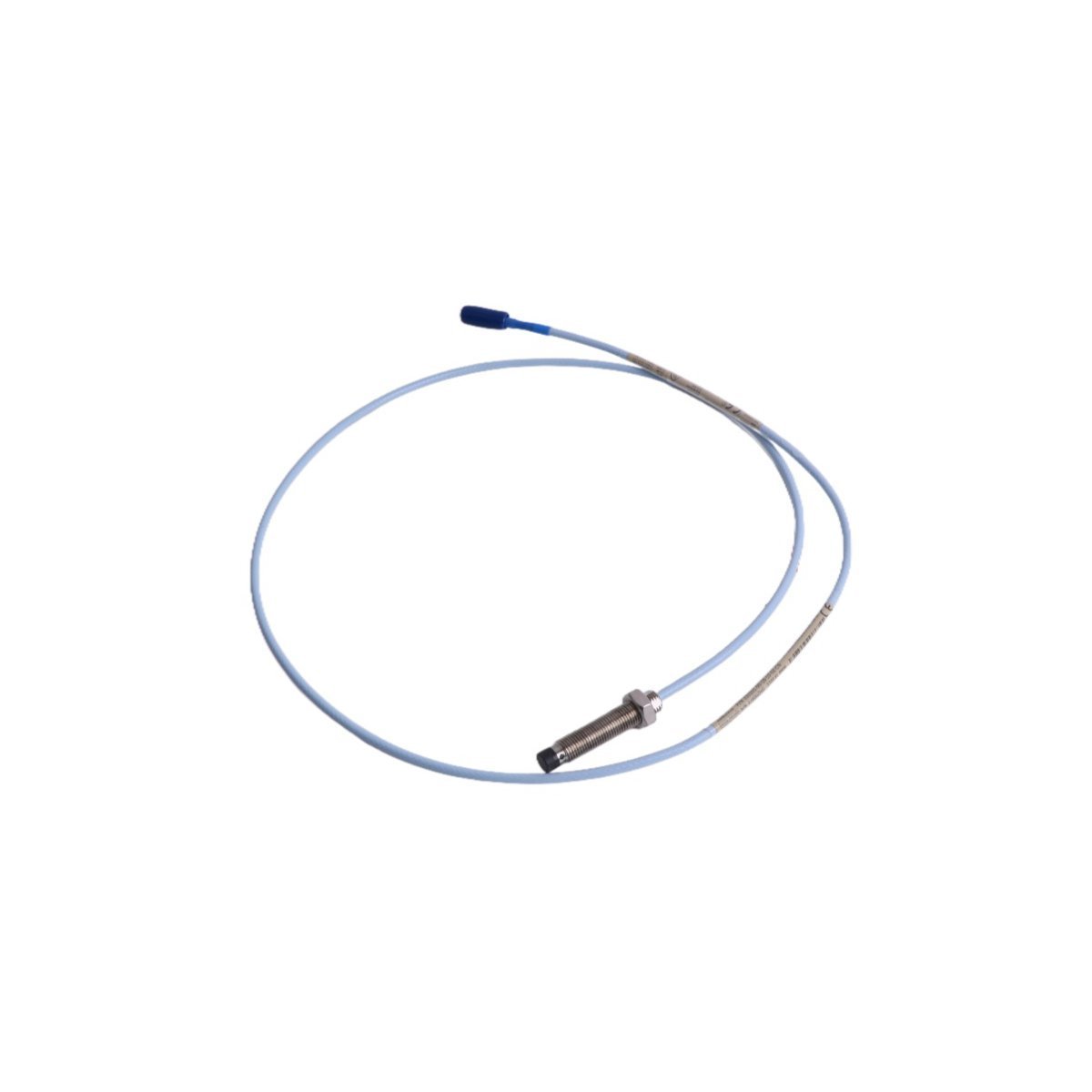

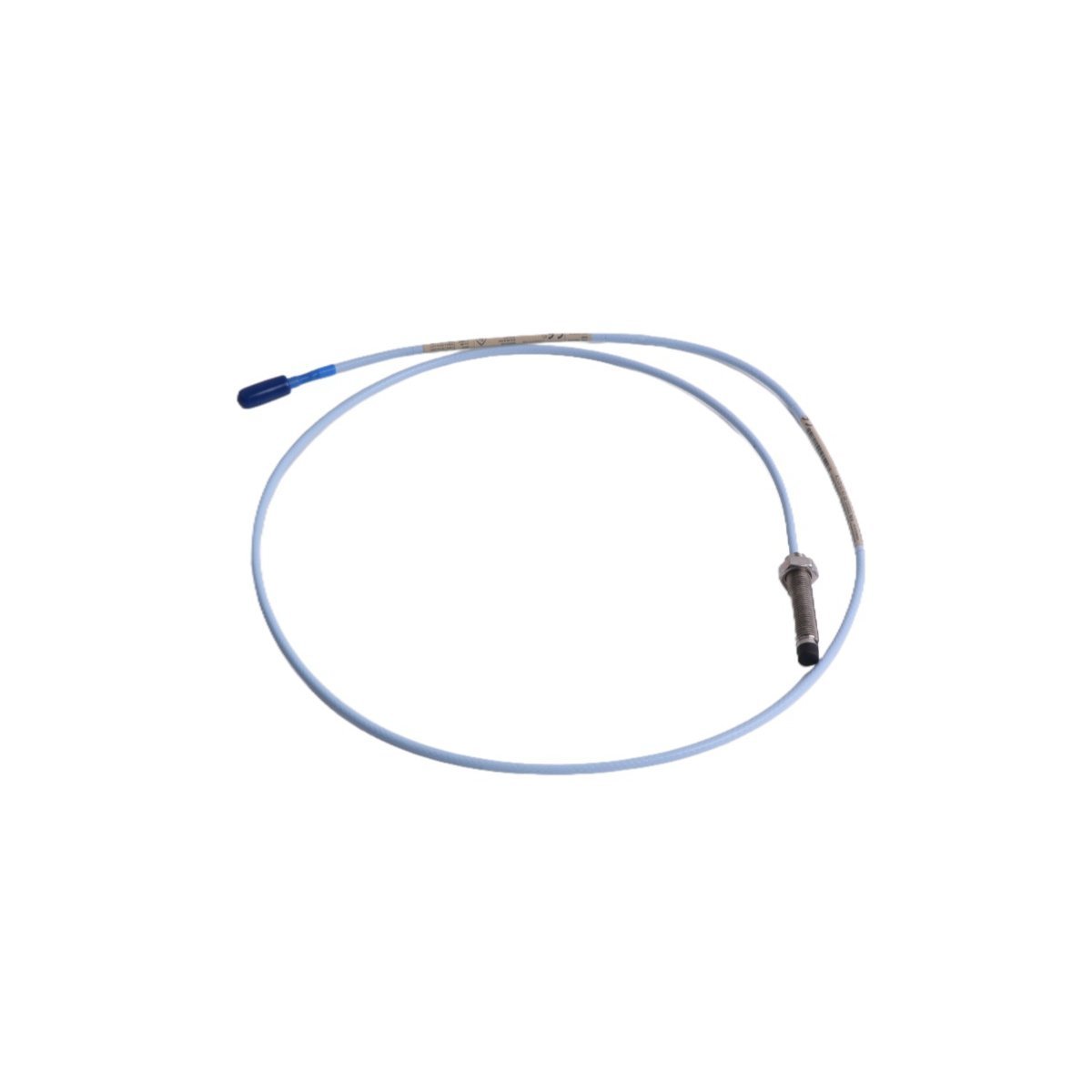

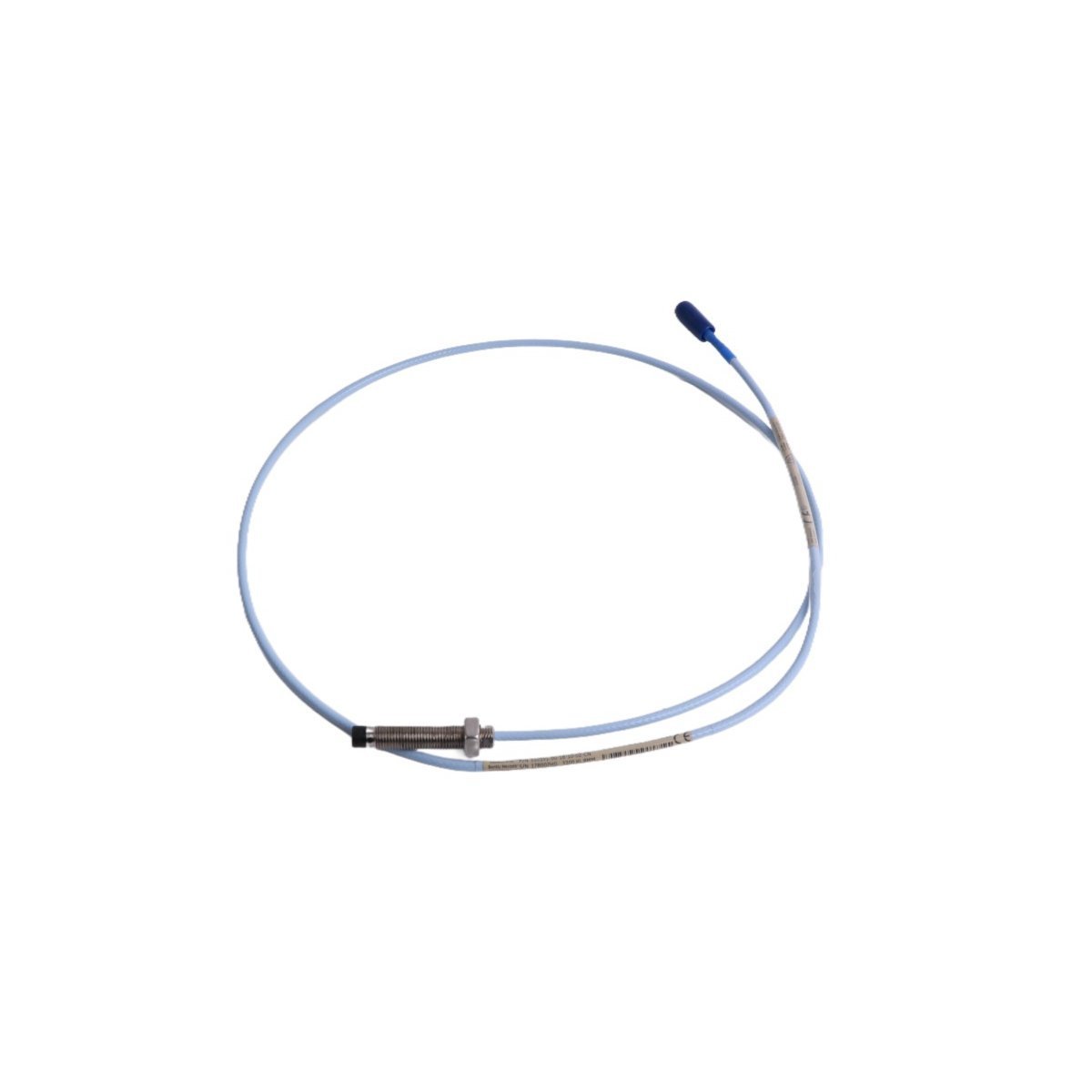

Configurado para mediciones de vibración y desplazamiento de alta frecuencia en maquinaria rotativa, el Bently Nevada 330101-00-18-20-12-05 (330101 Proximity Probes) proporciona una ejecución física directa de la transducción de señal basada en corrientes de Foucault dentro de los sistemas de transductores 3300 XL.

Desglose del sufijo

El número de pieza 330101-00-18-20-12-05 define la siguiente configuración de hardware:

• 330101: Sonda de proximidad de 8 mm

• 00: Longitud sin rosca

• 18: Longitud total de la carcasa (180 mm)

• 20: Longitud total (2.0 m)

• 12: Opción de conector

• 05: Opción de aprobación de agencia

Especificaciones de hardware

Características de monitoreo mecánico

El rendimiento del sistema depende de una calibración precisa de la sonda de corrientes de Foucault con la superficie del eje objetivo. Para garantizar datos válidos de dinámica del rotor, el voltaje de espacio debe verificarse en la salida del sensor Proximitor, con un objetivo de -10 VCC dentro del rango de operación lineal. Los operadores deben garantizar la supresión de la diafonía manteniendo una separación física adecuada entre sondas adyacentes al instalar múltiples transductores en un solo cojinete o muñón para evitar la interferencia de la señal entre canales.

Información para pedidos

• 1 x Sonda de proximidad 330101 de 8 mm

• 1 x Tapa protectora antipolvo del conector

• Documentación de instalación y datos de conformidad

Directrices de instalación en campo

• Montaje: Fije el cuerpo de la sonda en el soporte de la máquina utilizando la contratuerca proporcionada. Asegúrese de que el enrosque siga la práctica industrial estándar (profundidad de enrosque de 5 hilos).

• Ajuste del espacio: Mida y ajuste el espacio de aire entre la punta de la sonda y el eje objetivo mientras la máquina está en reposo utilizando un voltímetro digital de alta impedancia.

• Toma de tierra: Termine el blindaje coaxial en la barra de tierra del rack del sistema para minimizar el impacto de la interferencia electromagnética (EMI) en la resolución de la señal.

• Cableado: Encamine las líneas de señal en conductos dedicados, aislados del cableado de CA de alto voltaje para evitar el ruido inducido.

Logística y tránsito

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado vía DHL/FEDEX/UPS.

• Las unidades se sellan en embalajes industriales antiestáticos para mitigar la descarga electrostática (ESD) y los daños mecánicos durante el envío.

Preguntas frecuentes técnicas

• ¿Qué materiales objetivo son compatibles? La sonda está calibrada de fábrica para acero AISI 4140; otros materiales conductores requieren una curva de calibración específica.

• ¿Cuál es la sensibilidad de la sonda? La sensibilidad nominal es de 7.87 V/mm (200 mV/mil).

• ¿Con qué frecuencia se debe verificar la calibración? Verifique la calibración durante el mantenimiento periódico de la máquina o si el voltaje de espacio de referencia se desvía más allá del umbral especificado por el fabricante.

• ¿Puede la sonda operar en entornos peligrosos? Sí, siempre que el sistema se instale de acuerdo con las clasificaciones de aprobación de áreas peligrosas documentadas.

• ¿Qué cables de extensión son compatibles? Solo los cables de extensión coaxiales de la serie 3300 XL están aprobados para su uso con este sistema de sonda.

• ¿Qué causa la inestabilidad del voltaje de espacio? La inestabilidad suele ser causada por el aislamiento del cable dañado, montajes mecánicos sueltos o una terminación a tierra incorrecta.

• ¿Cómo se prueba el estado de la sonda? El estado de la sonda se confirma verificando la continuidad del cable coaxial y confirmando que el voltaje de espacio de CC permanece estable dentro de la ventana lineal.

• ¿Cuál es la vida útil esperada? La vida útil depende de la exposición térmica ambiental y los niveles de vibración mecánica en el lugar de montaje.
