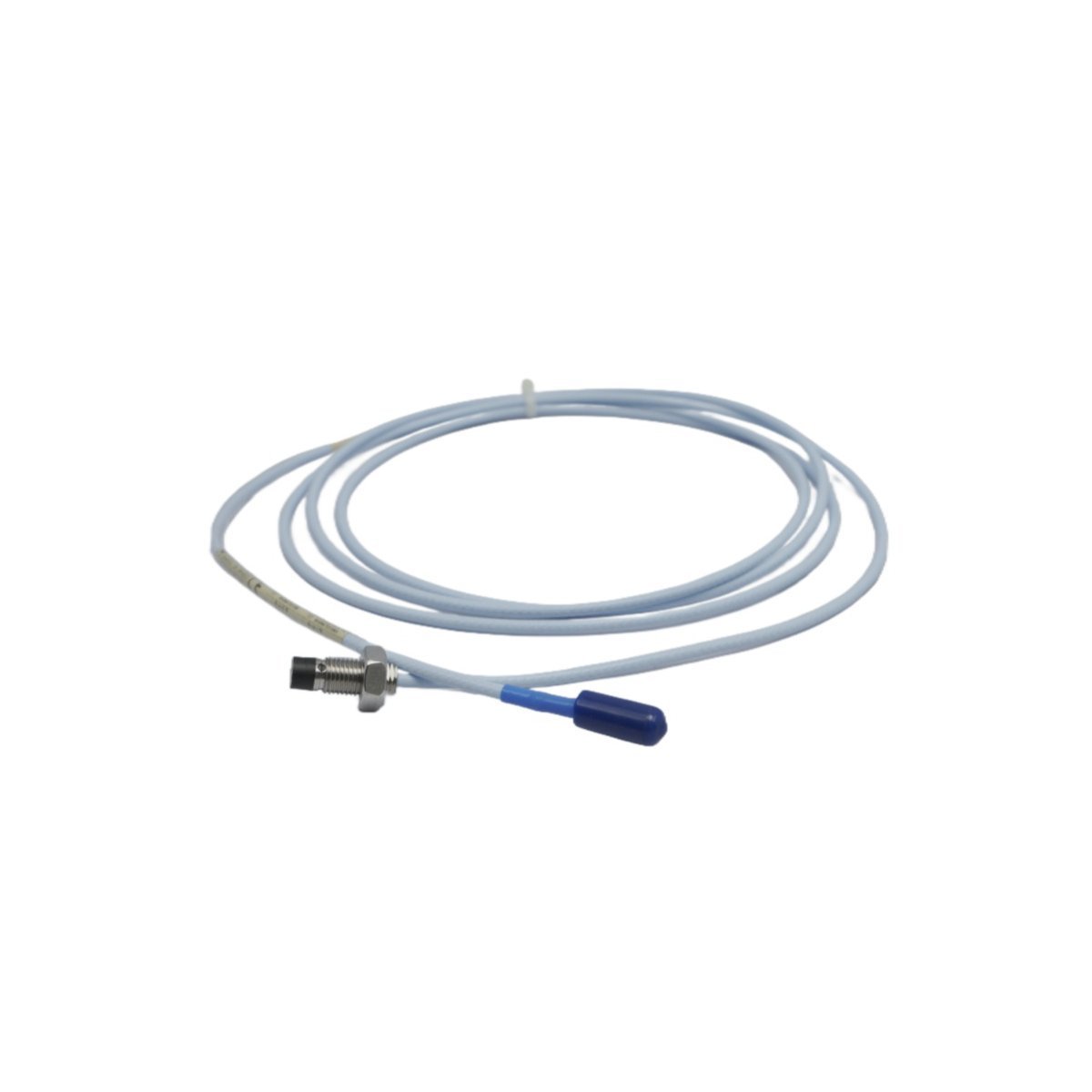

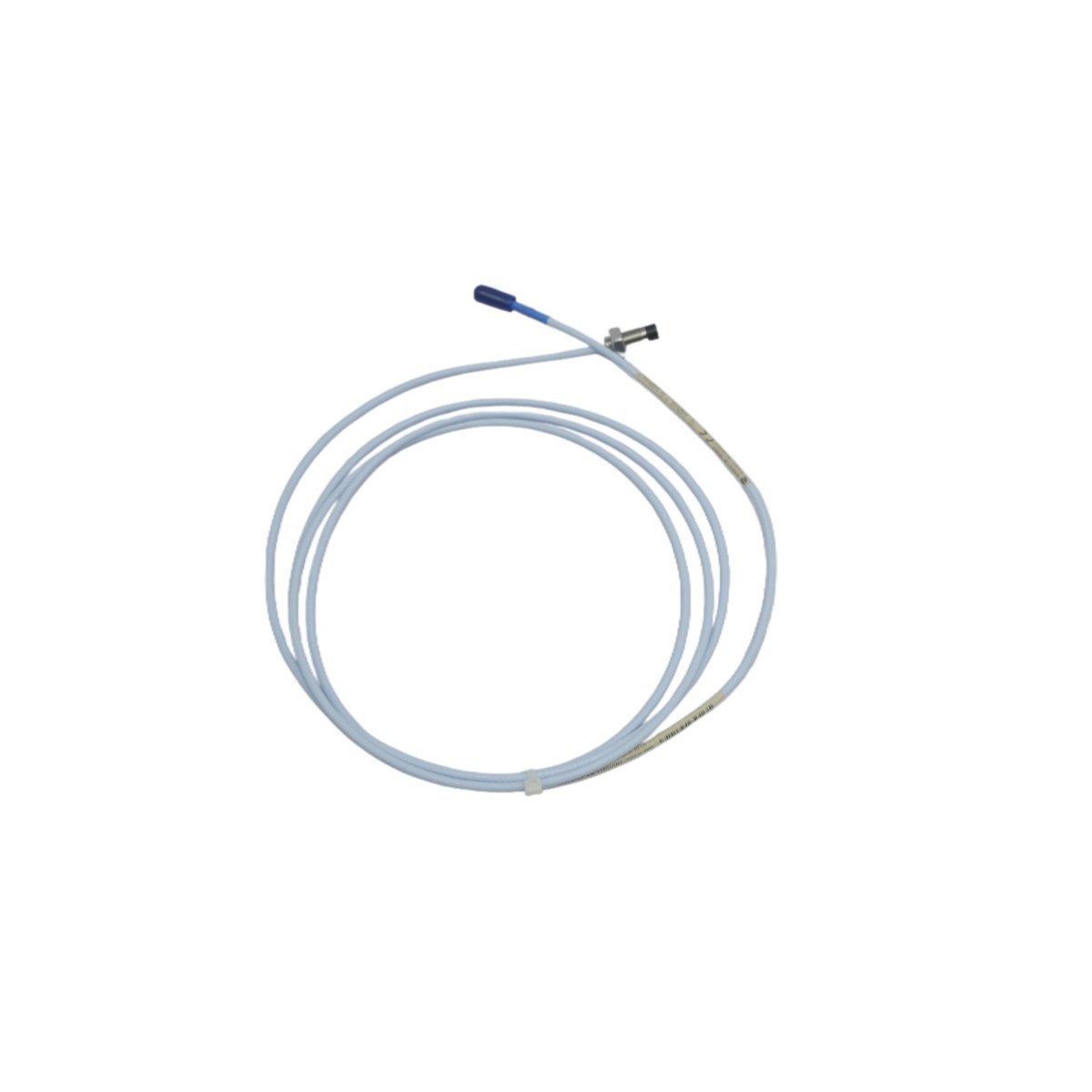

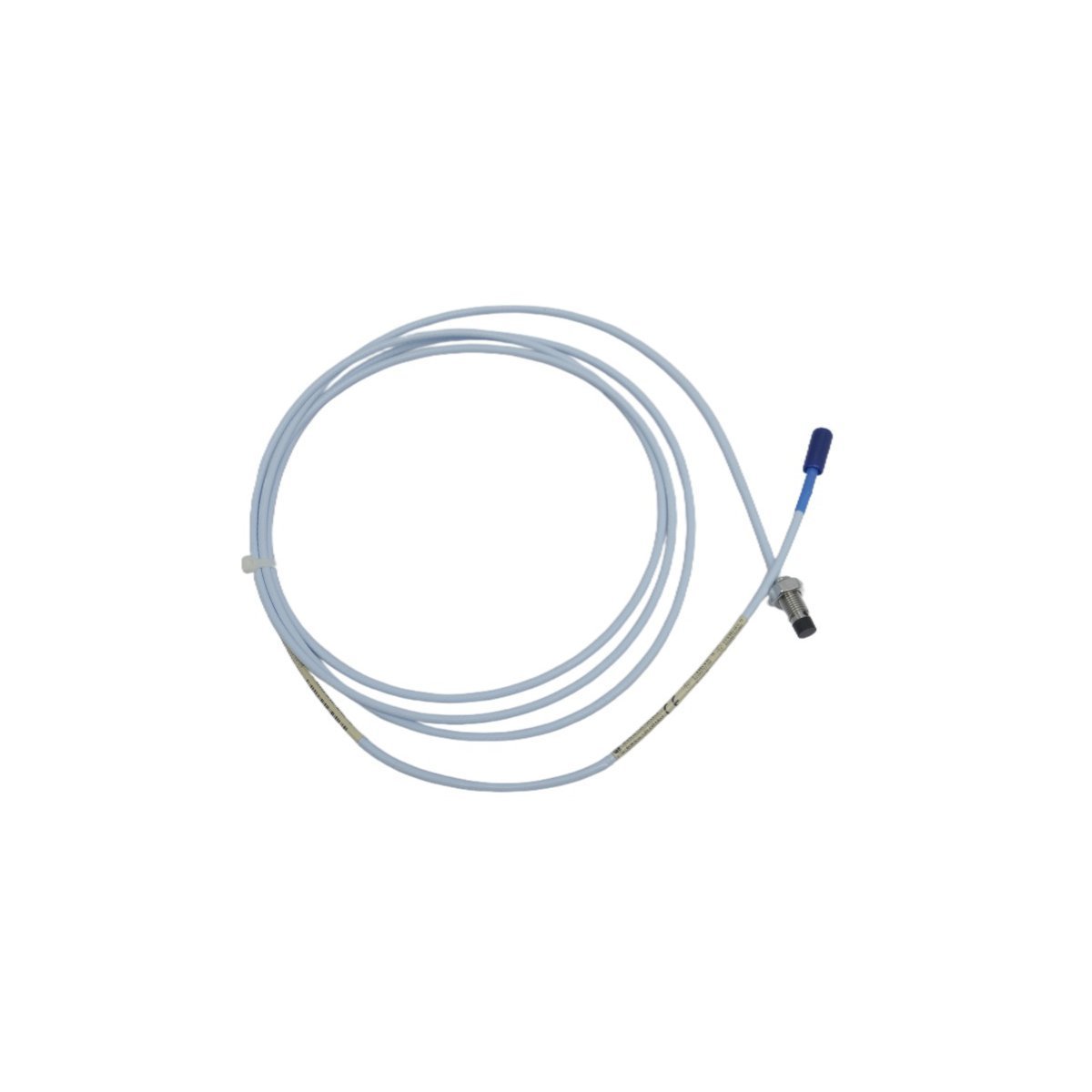

Configurada para la monitorización sin contacto de desplazamientos en sistemas de protección de maquinaria 3500, la Bently Nevada 330101-00-08-20-02-CN (sonda de proximidad 330101) proporciona una ejecución física/eléctrica directa. Este hardware convierte el espacio relativo entre la punta de la sonda y un objetivo metálico giratorio en una señal de voltaje analógica proporcional. La señal es posteriormente procesada por un sensor Proximitor externo para obtener datos en tiempo real sobre la vibración radial del eje, la posición axial y la velocidad del rotor para activos rotativos críticos.

Matriz de sufijos y modelos

• 330101: Sonda de proximidad 3300 XL de 8 mm (rosca 3/8-24 UNF)
• -00: Opción de longitud sin rosca (0.0 pulgadas de manguito de sonda sin rosca)
• -08: Opción de longitud total de la carcasa (0.8 pulgadas de longitud total de la carcasa roscada)
• -20: Opción de longitud total (2.0 metros de longitud del sistema)
• -02: Opción de conector (conector coaxial miniatura Click-Loc con protección contra fluidos)
• -CN: Opción de aprobación (certificación de cumplimiento regional para China)

Especificaciones del hardware

Dinámica del rotor y escala de la señal

El sistema 3300 XL utiliza la escala de la sonda de corrientes parásitas de alta frecuencia para garantizar una medición precisa del desplazamiento dinámico del eje. La implementación exitosa en campo requiere una validación precisa del voltaje del espacio, donde el espacio estático se ajusta para alcanzar objetivos de -10 VDC en el centro del rango lineal de la sonda. Esta línea de base eléctrica es obligatoria para que la plataforma de monitorización 3500 calcule la vibración absoluta sin recorte de forma de onda. Además, los profesionales deben emplear una supresión eficaz de la diafonía asegurando un espacio físico adecuado entre múltiples sondas montadas en el mismo plano de rodamiento, evitando la interferencia de campos electromagnéticos superpuestos.

Información para pedidos

• Contenido del componente: Una (1) sonda de proximidad 330101-00-08-20-02-CN.
• Hardware incluido: Dos (2) tuercas hexagonales autoblocantes UNF de 3/8-24 para ajuste mecánico de la profundidad.
• Kit de conexión: Un (1) protector de conector de silicona para mantener la integridad de la señal en ambientes con neblina de aceite.

Guía de instalación y cableado

• Montaje con rosca: Asegure un mínimo de cinco (5) vueltas completas de rosca dentro del soporte de montaje para garantizar la estabilidad estructural.
• Separación mecánica: Realice una verificación del espacio físico durante la instalación para confirmar que la expansión del rotor no resultará en contacto entre el eje y la punta de la sonda.
• Protocolo de puesta a tierra: Termine la pantalla coaxial solo en el bloque de terminales de la carcasa del sensor Proximitor para mantener una conexión a tierra limpia de un solo punto.
• Enrutamiento de cables: Enrute el cable coaxial integral a través de conductos estáticos y aislados de vibraciones para mitigar la fatiga mecánica y el latigazo del cable.

Logística y entrega

• Tiempo de entrega: 2-7 días una vez finalizado el pago.
• Envío: Se envía a nivel mundial a través de DHL, FEDEX o UPS.
• Embalaje: Cada unidad se asegura en un embalaje industrial antiestático profesional con espuma amortiguadora para evitar daños durante el tránsito.

Preguntas frecuentes técnicas

• ¿Cuál es la consecuencia del contacto de la punta de la sonda durante el funcionamiento?

  El contacto físico generalmente causa una falla catastrófica de la bobina de inducción interna, lo que resulta en un circuito abierto que el Proximitor detecta como un estado NO OK (salida cercana a 0 VDC).

• ¿Puede usarse esta sonda de 2.0 metros con cables de extensión de 5.0 metros?

  Sí, el sistema 3300 XL está diseñado para una longitud total fija de 5.0 o 9.0 metros. Las longitudes de la sonda y el cable de extensión deben sumar uno de estos dos totales para la calibración.

• ¿Es necesario recalibrar si cambia el material objetivo?

  Sí. El factor de escala de 7.87 V/mm es específico para el acero AISI 4140. Las aleaciones alternativas tienen una permeabilidad magnética diferente, lo que altera la respuesta de la sonda y requiere recalibración.

• ¿Se puede desconectar el conector coaxial mientras la máquina está funcionando?

  Es físicamente posible, pero hacerlo activará una alarma de canal y potencialmente una parada de la máquina, ya que el monitor perderá la señal de desplazamiento y por defecto pasará a falla.

• ¿Por qué se incluye el sufijo -CN en el número de pieza?

  El sufijo -CN indica que la unidad cumple con las certificaciones regulatorias regionales específicas para equipos instalados en China.

• ¿Cuál es el radio de curvatura mínimo para el cable de la sonda?

  Para evitar dañar la estructura coaxial o alterar la impedancia, el cable integral no debe doblarse a un radio menor de 25.4 mm (1.0 pulgada).

• ¿Cómo afecta la temperatura ambiente la precisión de la medición?

  La sonda está compensada por temperatura; sin embargo, los cambios extremos pueden causar una pequeña deriva térmica. La salud del sistema se mantiene mediante verificaciones periódicas del espacio durante los ciclos de mantenimiento de la máquina.

• ¿Cómo puedo verificar que la sonda funciona correctamente?

  Mida el voltaje del espacio en el terminal del Proximitor. Si el valor está entre -1 VDC y -21 VDC y cambia con el desplazamiento del eje, el circuito de la sonda está en buen estado.
