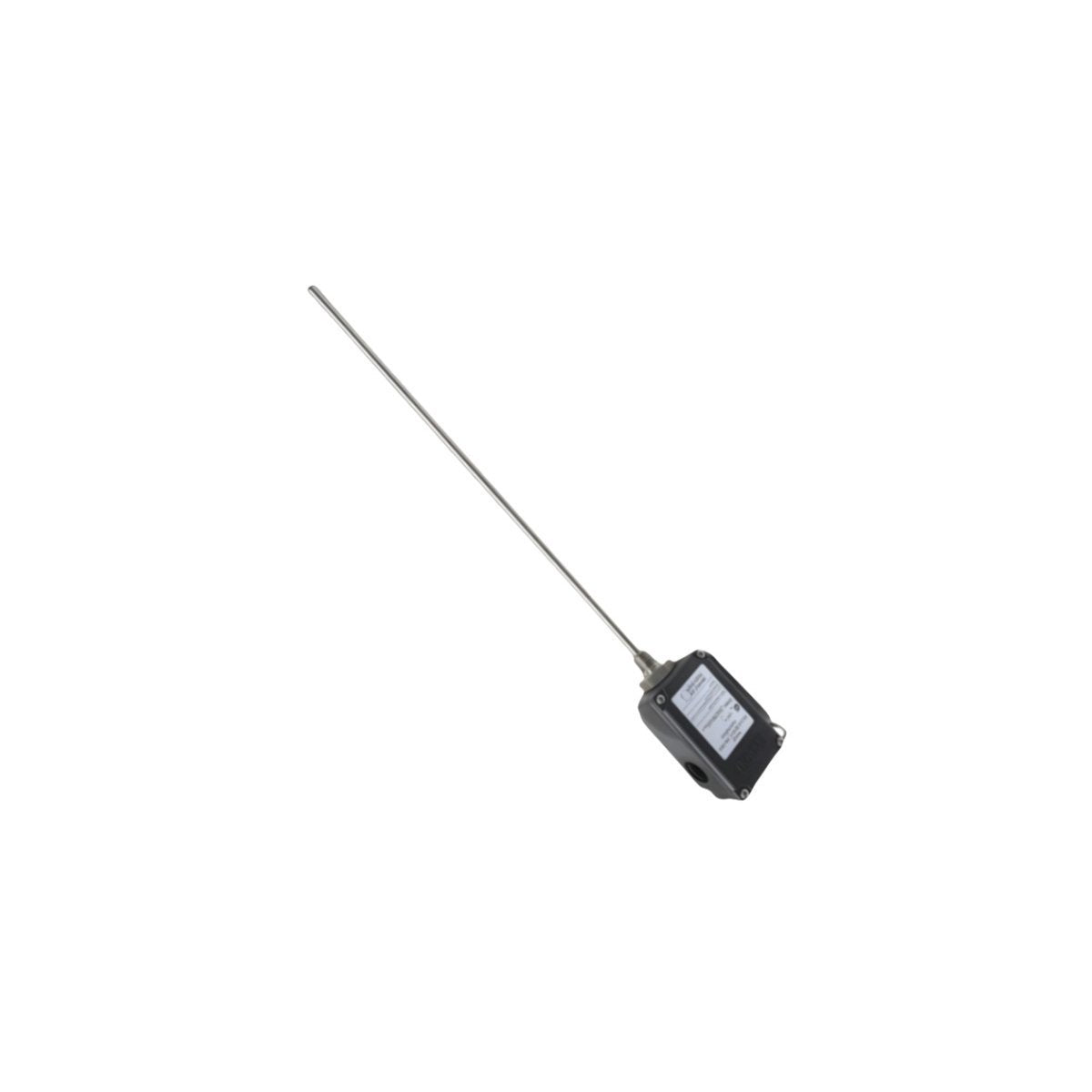

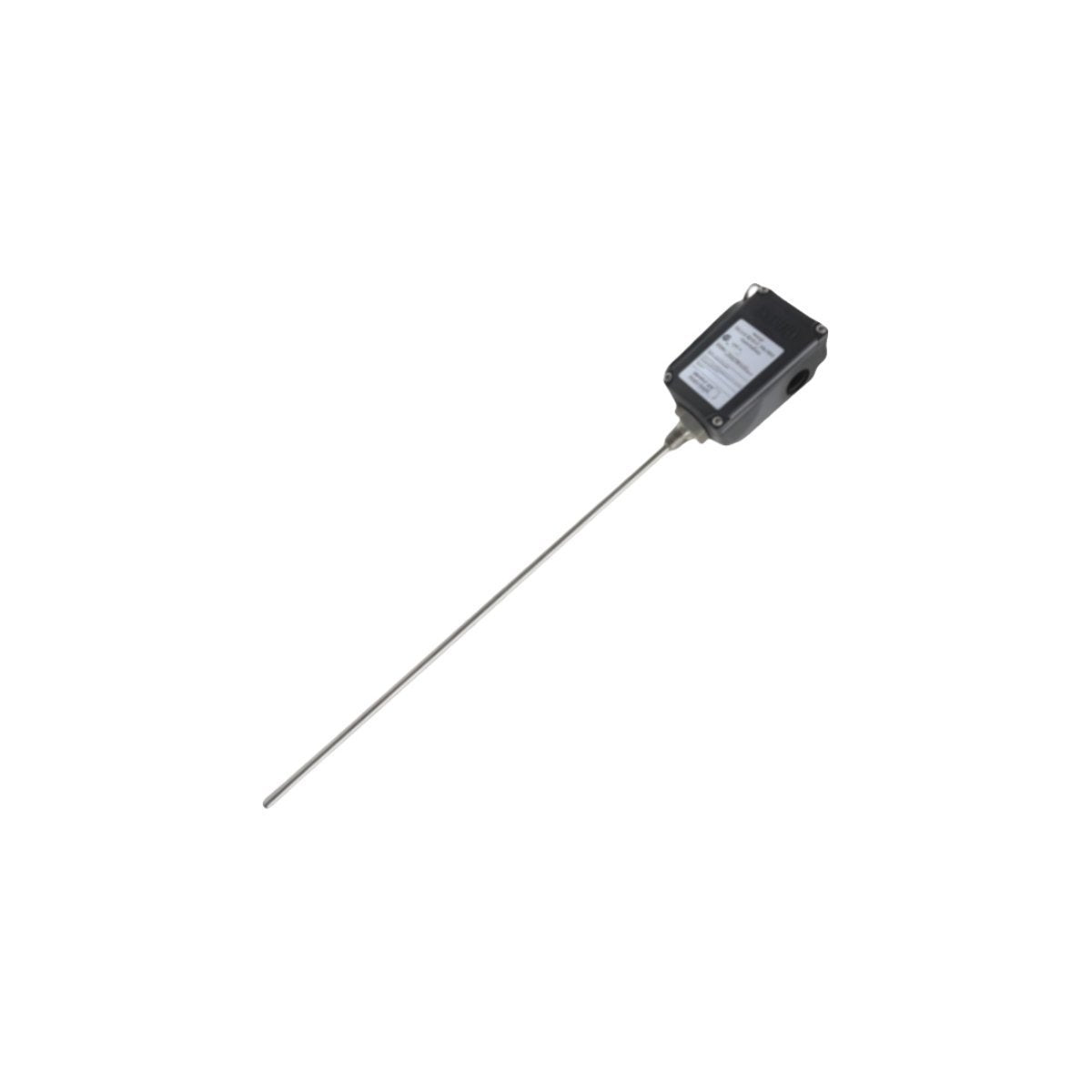

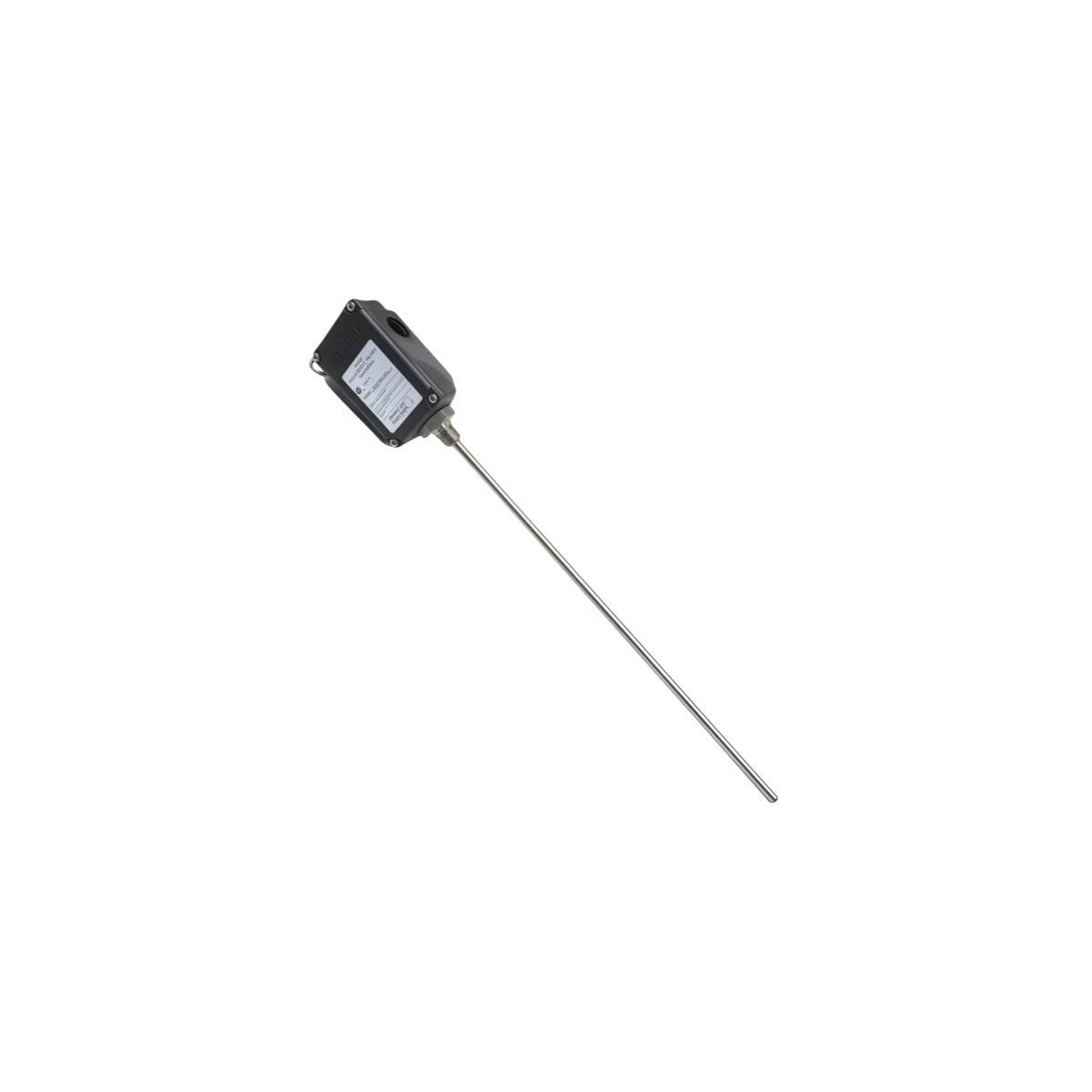

El Bently Nevada 32000-28-05-05-030-03-02, también catalogado como el conjunto de la carcasa de la sonda de proximidad serie 32000, funciona como un componente de interfaz mecánica para la instalación de la sonda de proximidad de corrientes de Foucault radiales dentro de la arquitectura de montaje del transductor 31000/32000. Proporciona acceso externo a la sonda para el ajuste de la separación y la gestión del cable de extensión sin desmontar la carcasa de la máquina.

Descripción general de la estructura del modelo y del sufijo

Hardware y parámetros mecánicos

Escala de la sonda de corrientes de Foucault y comportamiento de la integridad de la señal

El conjunto de la carcasa está diseñado para mantener una alineación mecánica controlada del posicionamiento de la sonda de proximidad de corrientes de Foucault en relación con la superficie objetivo. En los sistemas Bently Nevada 3300 XL, la escala del voltaje de la separación de la sonda suele apuntar a una región de funcionamiento lineal alrededor de la curva de separación de aire calibrada.

La supresión de la diafonía se gestiona mediante la estabilidad de la separación física del manguito de la sonda y los elementos estructurales de acero inoxidable con conexión a tierra, lo que reduce la interferencia de la señal entre los canales de medición radiales adyacentes en instalaciones de múltiples sondas. La precisión de la medición de la dinámica del rotor depende de mantener un acoplamiento rígido entre la carcasa de la máquina y el soporte del cojinete para garantizar una captura real de la vibración relativa.

Características de integración del sistema

• Compatible con sistemas de sonda de proximidad 3300 XL de 8 mm

• Diseñado para puntos de medición de vibración radial y Keyphasor

• El acceso externo a la sonda permite el ajuste de la separación en campo sin desmontar la máquina

• El material de la carcasa de PPS proporciona aislamiento dieléctrico entre el cuerpo de la sonda y la carcasa de la máquina

• La estructura del manguito de acero inoxidable mantiene la rigidez mecánica bajo carga de vibración

Preguntas frecuentes técnicas

P: ¿La carcasa admite el procesamiento o acondicionamiento de señales eléctricas?
R: No. El conjunto es puramente mecánico y es un hardware de protección ambiental. El acondicionamiento de la señal lo realizan los módulos Proximitor externos.

P: ¿Puede utilizarse la carcasa para la medición de desplazamientos axiales?
R: No. Las configuraciones de sonda axial doble requieren soluciones de montaje alternativas.

P: ¿Está la carcasa certificada como a prueba de explosiones?
R: No. No es a prueba de explosiones. Solo puede utilizarse en sistemas intrínsecamente seguros con barreras aprobadas.

P: ¿Qué límites existen para la longitud del manguito de la sonda?
R: La longitud del manguito está limitada por la configuración del cable de la sonda y los requisitos de control de resonancia. Los manguitos extendidos requieren soporte mecánico adicional.

Notas de instalación en campo y configuración mecánica

La instalación requiere la inserción del manguito exterior en la carcasa de la máquina, seguida de la inserción controlada del manguito de la sonda para establecer la geometría correcta de la separación entre la sonda y el objetivo. La carcasa se monta entonces sobre el conjunto del manguito y se asegura utilizando el sistema de tuercas de retención.

La continuidad eléctrica del cable de la sonda blindado debe mantenerse mediante una conexión a tierra adecuada de las conexiones del conducto. Los puertos no utilizados deben sellarse con tapones ciegos certificados para mantener la integridad de la protección de entrada IP66.

La aplicación de par en el hardware de retención debe mantenerse dentro de los límites mecánicos especificados para evitar la deformación de las roscas de la carcasa de PPS. El tendido de cables debe evitar dobleces pronunciados cerca de las interfaces del conector de la sonda.

Información de pedidos

• Conjunto de carcasa (32000-28-05-05-030-03-02)

• Hardware de interfaz del manguito de la sonda integrado

• Tuerca de retención y componentes del manguito exterior

• Conexiones de conducto y tapones de sellado (dependiendo de la configuración)

• Conjunto de referencia de la documentación de instalación

Información de entrega

Tiempo de entrega: 3-5 días hábiles una vez finalizado el pago, enviado vía DHL / FEDEX / UPS.
Todas las unidades se embalan utilizando un embalaje industrial antiestático con protección a prueba de golpes para evitar la desalineación del manguito o la deformación del conector durante el transporte.
