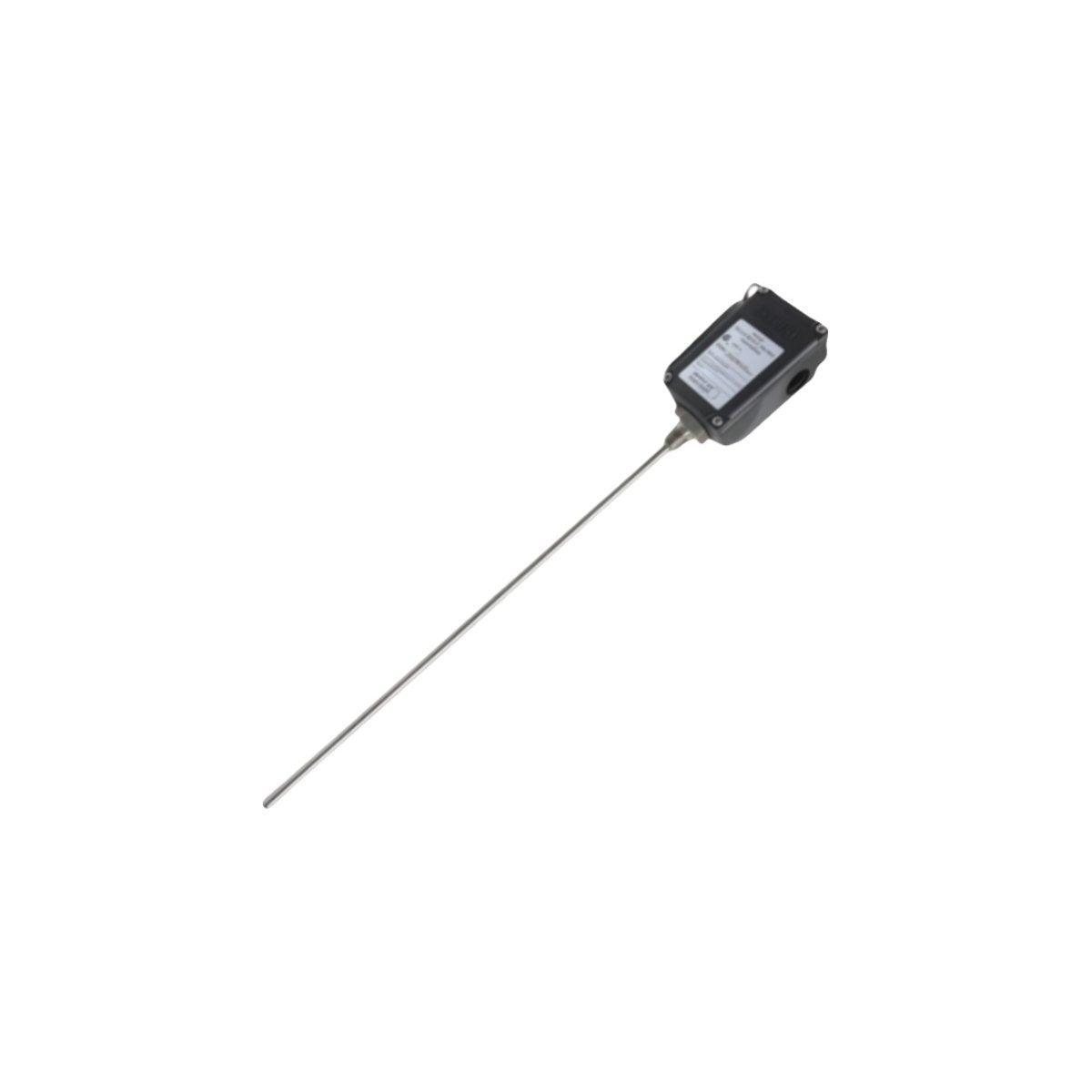

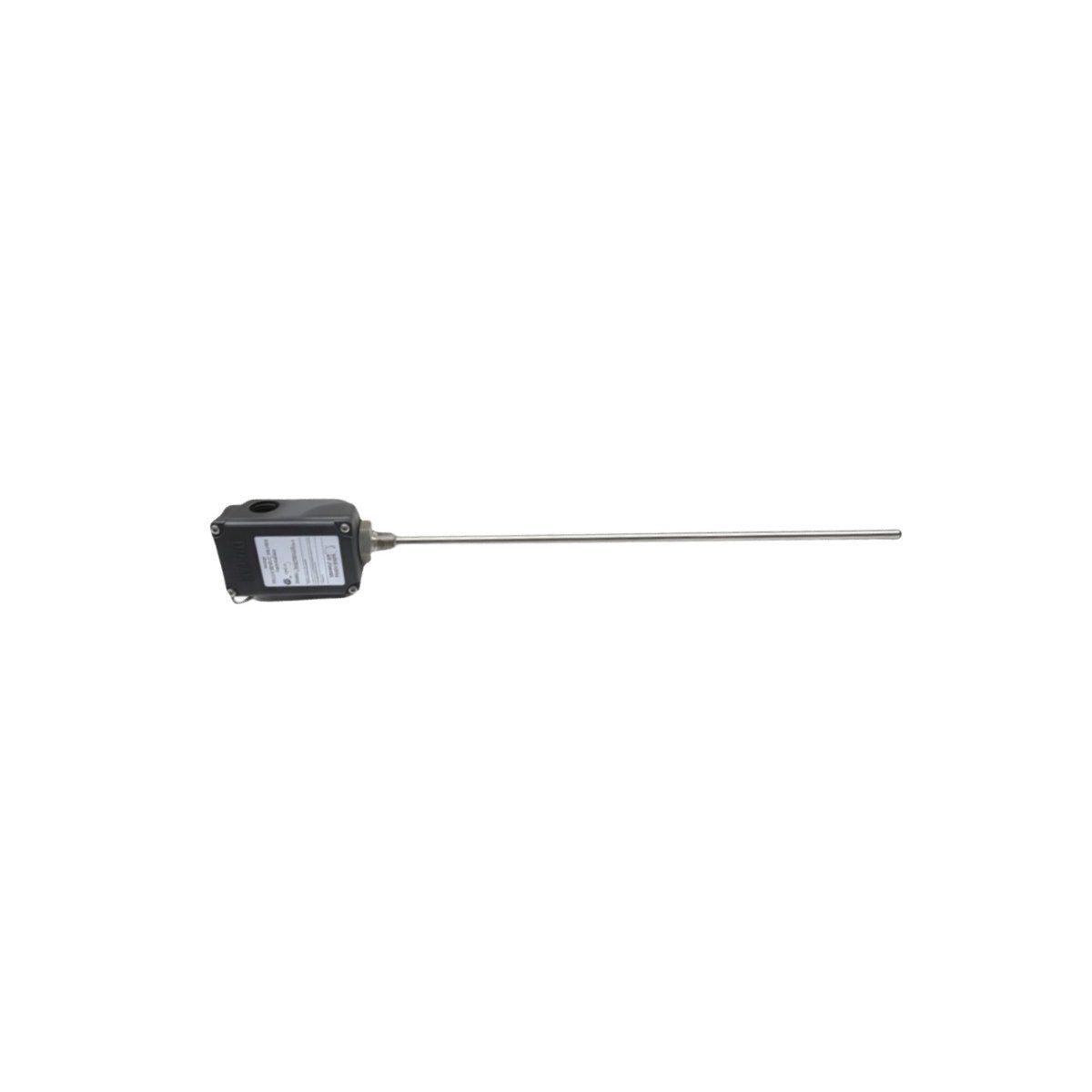

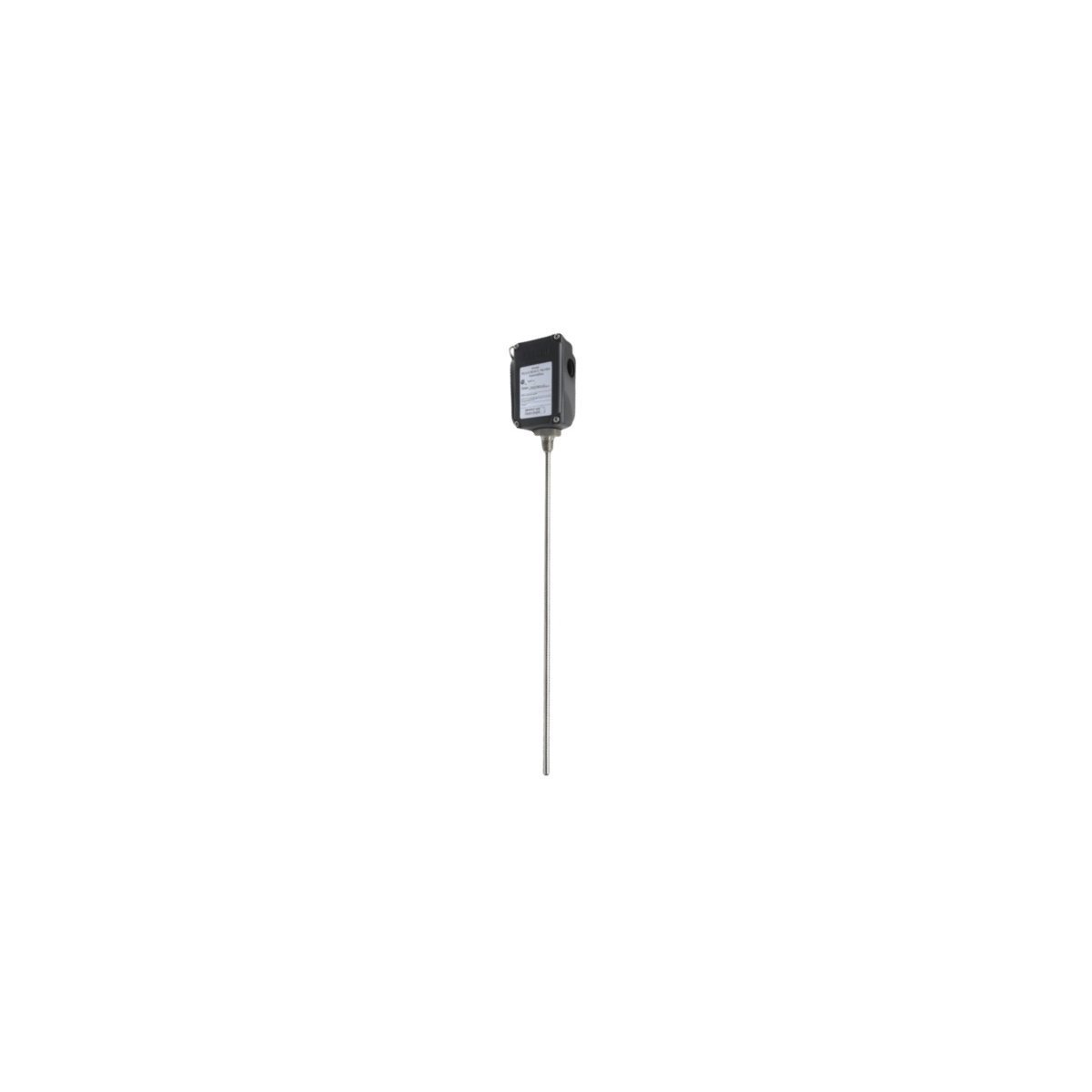

El Bently Nevada 32000-16-05-00-080-03-02, también catalogado como la Caja de Sonda de Proximidad 32000, funciona como un componente de hardware dedicado para el posicionamiento mecánico y la protección ambiental de las sondas de proximidad de corrientes de Foucault dentro de las carcasas de las máquinas.

Matriz de configuración del modelo

El número de pieza 32000-16-05-00-080-03-02 especifica la geometría de la carcasa y los requisitos de interfaz. La configuración denota una longitud de 80 mm, una interfaz de rosca de sonda 1/2-20 UNF y una rosca de montaje 1/2-pulgada NPT. Este conjunto proporciona el montaje estructural necesario para alinear con precisión la punta de la sonda en relación con el objetivo, asegurando un funcionamiento estable dentro de entornos de monitoreo mecánico.

Especificaciones de hardware

Monitoreo mecánico y escalado del transductor

El monitoreo preciso de la dinámica del rotor depende de la estabilidad mecánica del conjunto de la carcasa. La serie 32000 permite un ajuste axial preciso de la punta del transductor para facilitar la validación del voltaje de brecha de -10 VCC necesaria para una respuesta de señal lineal. Para mantener la integridad, la carcasa debe fijarse rígidamente a la carcasa de la máquina utilizando la contratuerca incluida, evitando el movimiento inducido por la vibración del eje. La supresión de la diafonía debe mantenerse asegurando una separación física adecuada entre múltiples carcasas de sondas instaladas muy cerca.

Información de pedido

• 1x Conjunto de carcasa de sonda 32000-16-05-00-080-03-02

• 1x Kit de contratuerca y junta tórica

• 1x Guía técnica de instalación

Pautas de instalación en campo

• Preparación de la superficie: Prepare el saliente de montaje con un orificio roscado perpendicular a la superficie objetivo para evitar desviaciones angulares de alineación.

• Sellado: Utilice un sellador de roscas compatible con el entorno operativo en las roscas de montaje NPT para evitar fugas de fluido de la carcasa.

• Ajuste: Enrosque la carcasa en el saliente de montaje y ajuste hasta que la punta de la sonda se ajuste al voltaje de brecha de -10 VCC requerido.

• Bloqueo: Apriete la contratuerca a 5.1 N-m (45 in-lb) para asegurar la posición de la carcasa contra vibraciones mecánicas.

Preguntas frecuentes

• ¿Es esta carcasa compatible con todas las sondas Bently Nevada? La carcasa está diseñada para diámetros de rosca de sonda estándar (1/2-20 UNF); verifique la compatibilidad con modelos de sonda específicos antes de la instalación.

• ¿Puedo reemplazar la junta tórica en campo? Sí, la junta tórica es un componente consumible y debe inspeccionarse en cada parada de mantenimiento para detectar signos de degradación o desgaste.

• ¿Cuál es el propósito de la longitud de 80 mm? Esta longitud proporciona el alcance necesario para posicionar la punta de la sonda a la distancia correcta del eje en máquinas con paredes de carcasa gruesas.

• ¿Cómo evito que se agarroten las roscas? Use un compuesto antiagarrotamiento compatible en las roscas si es necesario retirar la carcasa periódicamente para inspección o calibración.

• ¿Esta carcasa incluye la sonda de proximidad? No, la serie 32000 es un conjunto de montaje mecánico; la sonda del transductor y el cable de extensión se obtienen como componentes separados.

• ¿Se puede usar la carcasa en aplicaciones de alta vibración? Sí, el conjunto es robusto, pero asegúrese de que el saliente de montaje no esté sujeto a fatiga estructural que pueda afectar la estabilidad de la señal.

• ¿Cuál es la clasificación de presión de la carcasa? La integridad del sello depende de la instalación NPT; asegúrese de que el sellador esté clasificado para la presión interna de la carcasa de la máquina.

• ¿Por qué es crítica la alineación perpendicular? Cualquier desviación angular de 90 grados con respecto a la superficie del eje crea no linealidades en la salida de la sonda de corrientes de Foucault.
