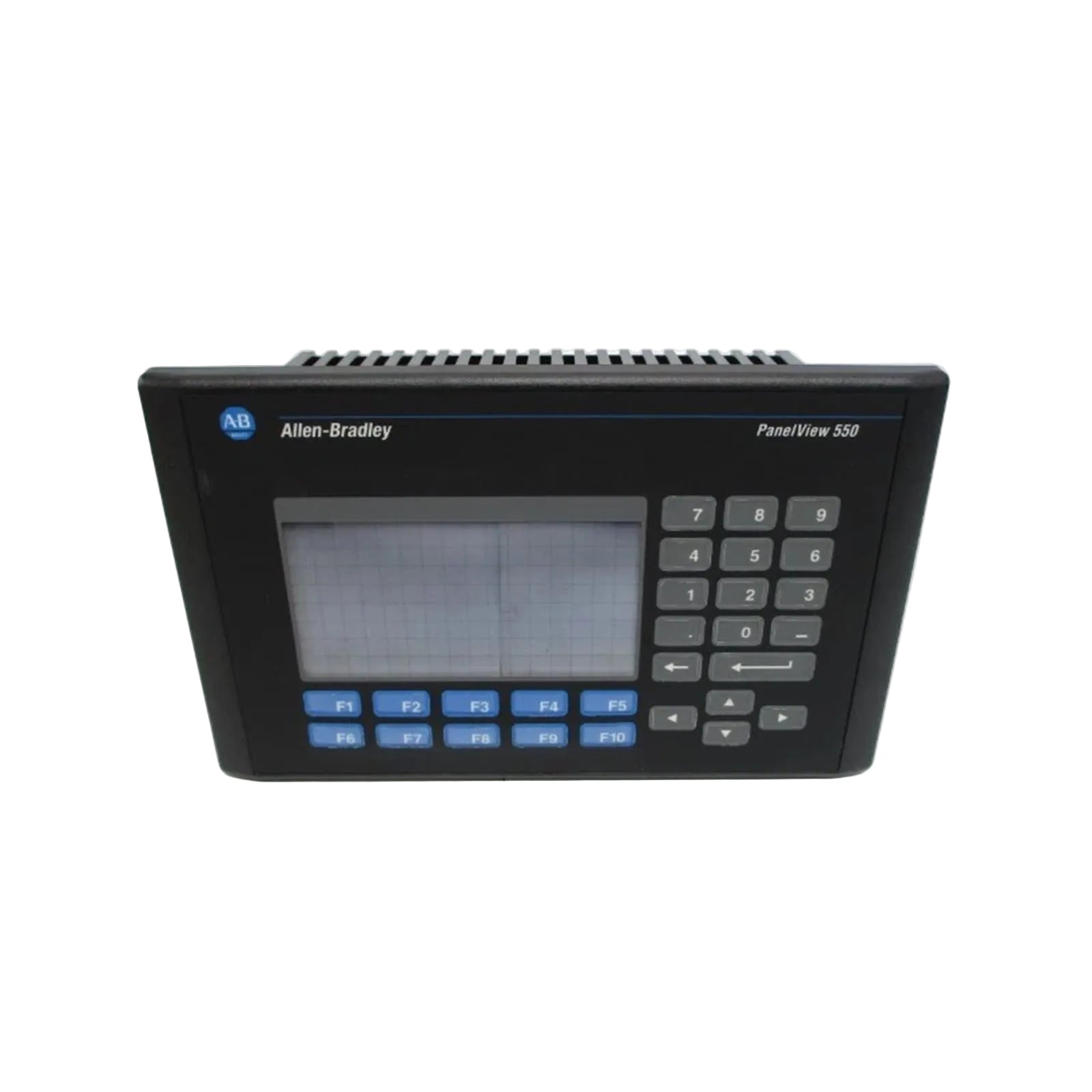

Configurado para control HMI en redes industriales, el Allen-Bradley 2711-B5A8X (interfaz de operador 2711B5A8X) proporciona interacción directa hombre-máquina a través de un terminal monocromático de 5,5 pulgadas. Este componente de hardware facilita la visualización de datos y la ejecución de comandos a través de regiones de pantalla táctiles integradas y teclas de función físicas, interactuando con los controladores a través de comunicaciones DH+ y seriales.

Matriz de identificación de modelo

El 2711-B5A8X denota un terminal PanelView 550 con la siguiente configuración de hardware integrada:

• Interfaz: Entradas combinadas de pantalla táctil y teclado.

• Comunicaciones: DH+ (Data Highway Plus) y puerto de impresora RS-232.

• Pantalla: LCD monocromática.

Especificaciones del hardware

Integración de sistemas de control

La arquitectura Allen-Bradley PanelView 550 utiliza conectividad de red determinista para garantizar una escalabilidad de densidad de E/S consistente en plataformas de controlador heredadas. La compatibilidad de flash de firmware se limita a versiones heredadas específicas; por lo tanto, los archivos de proyecto deben compilarse en el entorno de software PanelBuilder32 adecuado. La comunicación determinista se mantiene a través del puerto DH+, que maneja las actualizaciones de etiquetas en tiempo real. Los usuarios deben asegurarse de que la velocidad de transmisión de la comunicación en el terminal coincida con los parámetros de enlace DH+ existentes para evitar la colisión de paquetes o una latencia excesiva del bus, lo que podría interferir con los bucles de control críticos en el tiempo.

Información para pedidos

• Unidad de interfaz de operador 2711-B5A8X

• Clips de montaje para instalación

• Junta para sellado de panel IP65/NEMA 4X

• Bloque de terminales de alimentación

Pautas de instalación y montaje

• Corte del panel: Prepare el corte del panel según las dimensiones especificadas por el fabricante para garantizar la integridad del sello NEMA/IP.

• Toma de tierra: Conecte el terminal de tierra del chasis a una toma de tierra industrial común para proteger los circuitos internos de descargas electrostáticas e interferencias electromagnéticas.

• Espacio libre: Mantenga un espacio libre mínimo de 50 mm alrededor de la parte trasera de la unidad para garantizar una ventilación adecuada y evitar la degradación térmica de los componentes de la pantalla.

• Cableado: Pase los cables de comunicación serial y DH+ lejos de las líneas de CA de alto voltaje para evitar el ruido de la señal inducido o las caídas de comunicación.

Envío y logística

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes se sellan en un embalaje industrial antiestático, utilizando materiales amortiguadores para evitar daños durante el tránsito.

Preguntas frecuentes

• ¿Cuál es la resolución y el tipo de pantalla? El terminal utiliza una pantalla LCD monocromática de 5,5 pulgadas. Está diseñado para un funcionamiento de bajo consumo y una visualización de texto de alto contraste en diversas condiciones de iluminación dentro de un armario industrial.

• ¿Se puede reparar la unidad en el campo? No se admite la reparación interna a nivel de placa. El mantenimiento se limita a la limpieza externa, el reemplazo de la batería para la retención del reloj y el reemplazo de la junta para mantener la clasificación de protección de ingreso.

• ¿Qué software se requiere para la configuración? La configuración requiere el paquete de software heredado PanelBuilder32. Los proyectos no se pueden transferir directamente desde las plataformas FactoryTalk View de generación actual sin conversión.

• ¿Cómo se transfiere el proyecto? Los proyectos se transfieren normalmente a través del puerto de programación serie utilizando un cable de interfaz RS-232 estándar conectado a una estación de trabajo que ejecuta el software de configuración requerido.

• ¿Qué causa la pérdida de comunicación del terminal? La pérdida de comunicación generalmente es el resultado de una configuración incorrecta de la velocidad de transmisión en el enlace DH+, cables de interfaz dañados o fallas de conexión a tierra dentro del bucle de comunicación.

• ¿Cómo se determina la vida útil de la retroiluminación? La retroiluminación es un componente CCFL con una vida media definida. La vida útil operativa está dictada por el entorno térmico y el total de horas de "encendido"; las altas temperaturas reducen significativamente la iluminación esperada de la pantalla.

• ¿Se puede omitir el teclado? El sistema está diseñado para usar tanto las entradas del teclado como las de la pantalla táctil. La desactivación de la entrada del teclado requiere una modificación lógica en el proyecto de PanelBuilder32, no una configuración de hardware.

• ¿Cuál es la tolerancia de la fuente de alimentación? La unidad acepta una entrada de amplio rango de 100-240 VCA. Las fluctuaciones de voltaje fuera de este rango activarán el circuito de protección de la fuente de alimentación interna, lo que podría hacer que el terminal se reinicie.
