Descripción general del producto

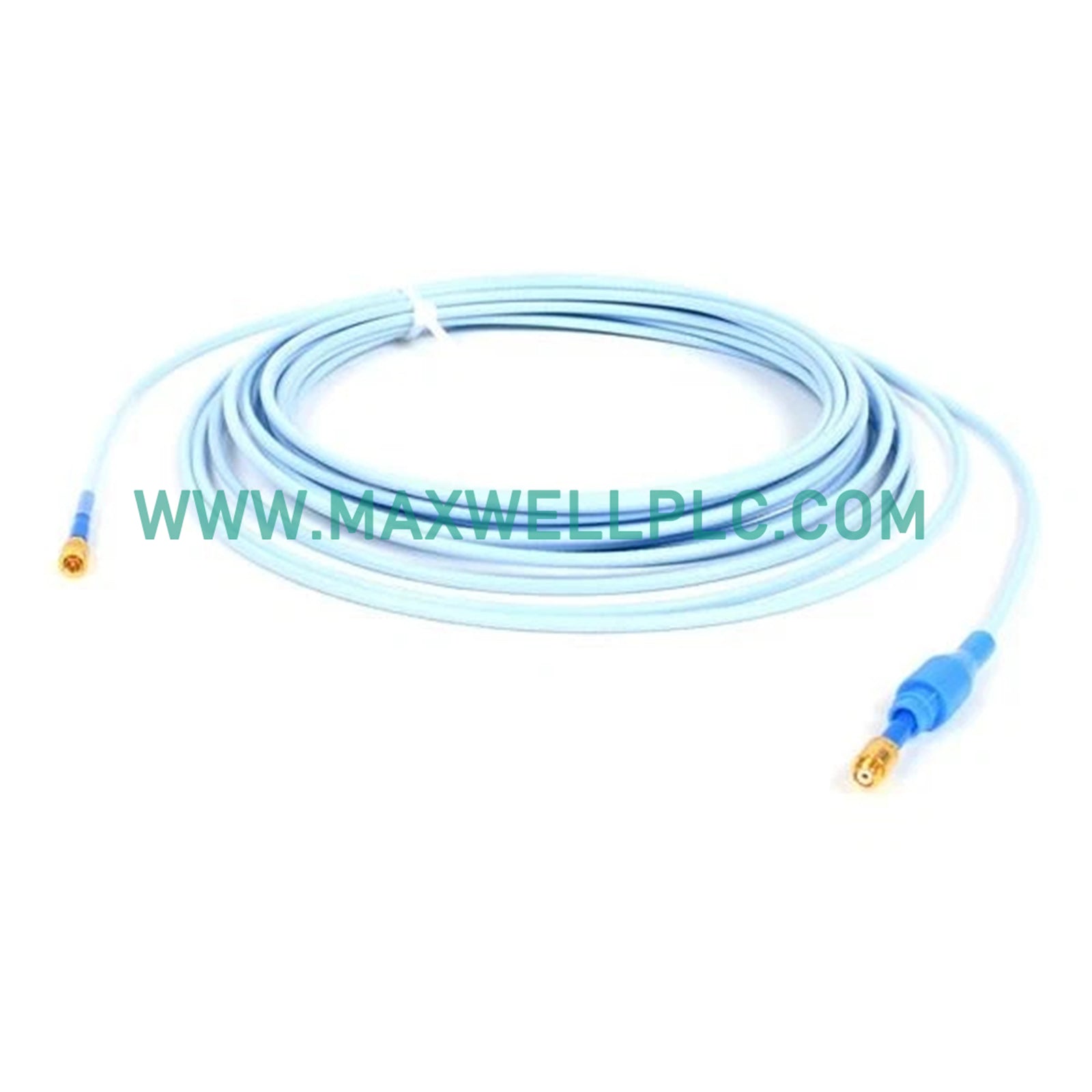

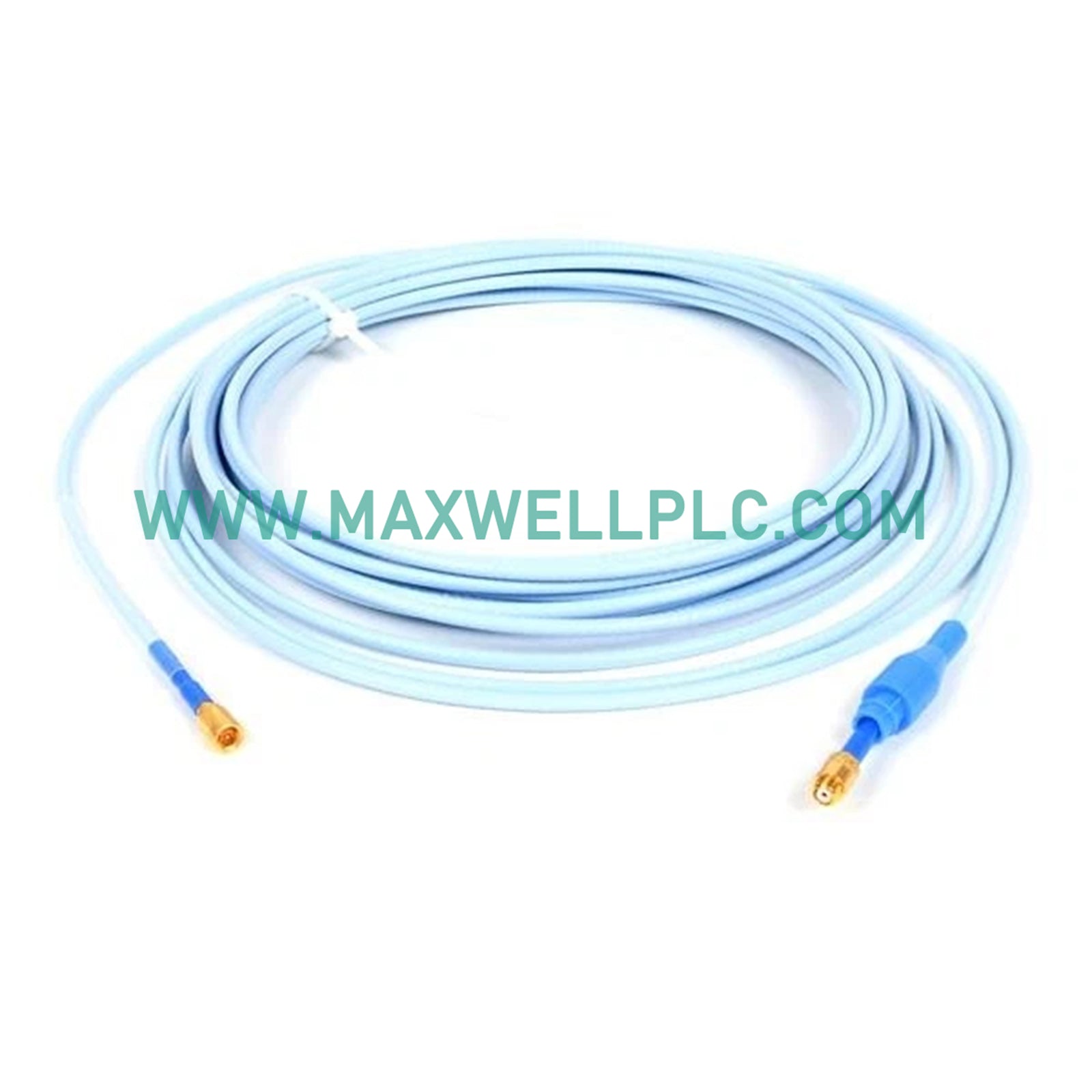

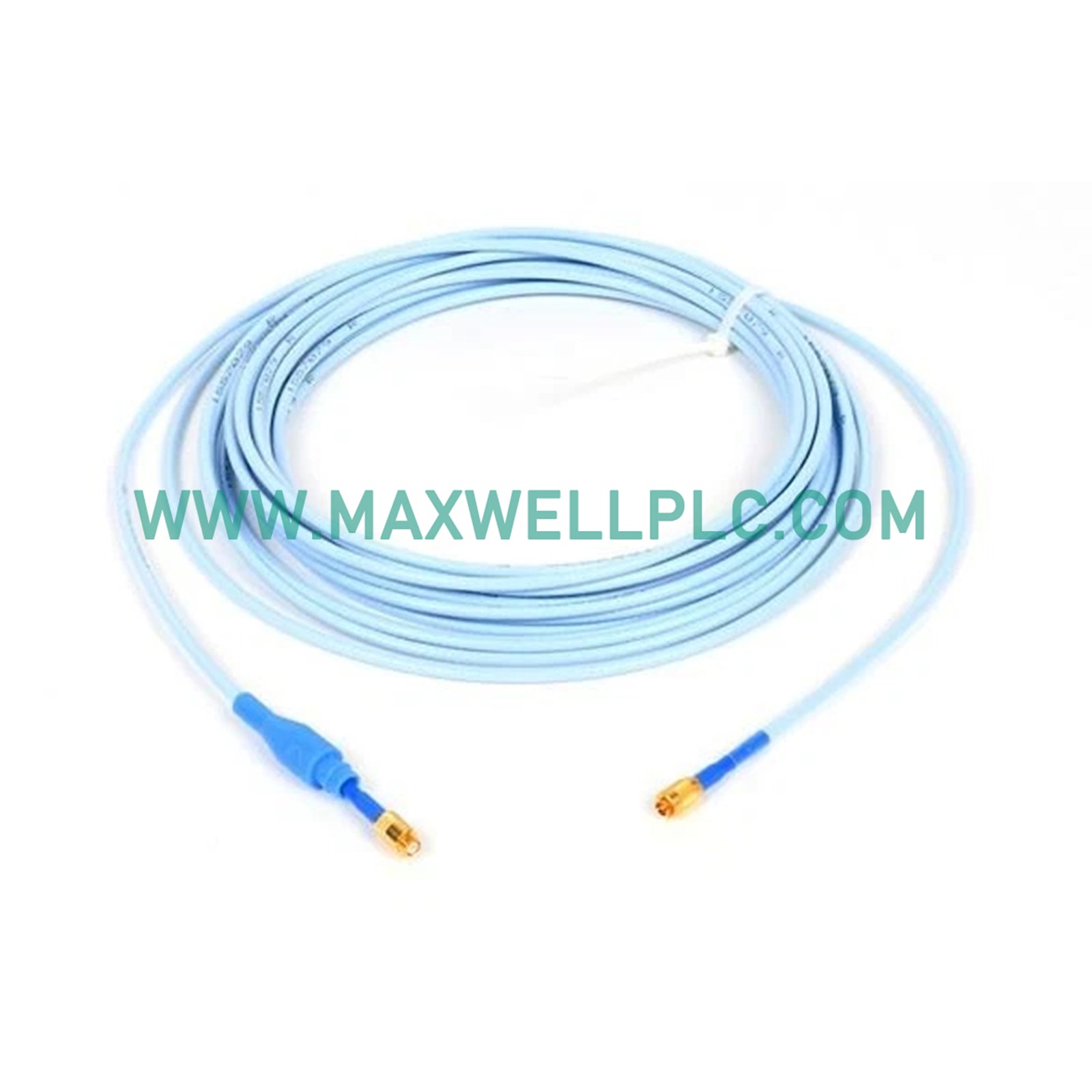

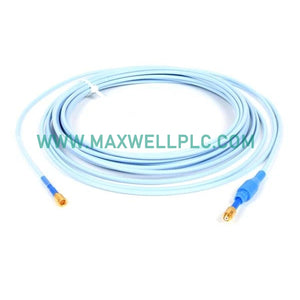

La Bently Nevada 21504-000-020-10-02, también catalogada como las sondas de proximidad de la Serie 7200, funciona como un componente de hardware dedicado para el procesamiento de señales o la ejecución de control dentro de arquitecturas de automatización industrial. El módulo mide distancias estáticas y dinámicas entre la punta del sensor y el objetivo observado, generando una respuesta eléctrica proporcional a la distancia física. Funciona continuamente sin contacto físico, proporcionando una medición directa del desplazamiento del eje, las métricas de posición y las vibraciones mecánicas dinámicas dentro de las carcasas de maquinaria de alta velocidad.

Desglose de sufijos y opciones de configuración

La cadena del código de modelo específico determina la disposición física y las propiedades eléctricas de la unidad de sonda:

• 21504: Designador del modelo principal para la sonda de proximidad de la Serie 7200 con punta de 8 mm de diámetro.
• 000: Indica una configuración de longitud de caja sin rosca de 0.0 pulgadas.
• 020: Designa una longitud total de caja de 2.0 pulgadas con roscas estándar de 3/8-24.
• 10: Especifica una opción de longitud total del cable del sistema de 1.0 metro (39 pulgadas).
• 02: Equipa el extremo del cable con una interfaz de conector coaxial macho en miniatura.

Especificaciones técnicas

Escalado de corrientes de Foucault y procesamiento de vibraciones

El hardware se basa en el escalado calibrado de la sonda de corrientes de Foucault para mapear el desplazamiento físico a una salida eléctrica sin contacto mecánico. La implementación en campo requiere un ajuste preciso para establecer el punto de voltaje de espacio estándar (referencia de -10 VDC) cerca del centro del rango de operación lineal de 80 mils. Este posicionamiento permite que el sistema de monitoreo registre la dinámica del rotor en tiempo real, capturando los cambios axiales de baja frecuencia junto con los componentes de vibración radial de alta frecuencia. La geometría de la bobina interna optimiza el procesamiento de la señal de vibración en la capa física, mientras que el aislamiento eléctrico de la punta de la sonda protege las rutas de señal de bajo nivel contra la interferencia electromagnética generada por equipos eléctricos cercanos.

Información para pedidos

• 1 x Sonda de proximidad Bently Nevada 21504-000-020-10-02
• 1 x Funda aislante de conector extraíble
• 1 x Tapa protectora de rosca

Pautas de instalación

Límites de montaje mecánico

• Acople las roscas estándar con un mínimo de 5 vueltas completas de rosca dentro del bloque del soporte.
• Verifique el espacio de instalación utilizando galgas de espesores físicas antes de aplicar los valores de torsión finales a las tuercas de seguridad.

Blindaje y puesta a tierra del cable

• Termine la disposición del blindaje coaxial exterior exclusivamente en el terminal de la carcasa del instrumento proximitor.
• Mantenga el aislamiento eléctrico total entre las carcasas del conector coaxial y la ruta de puesta a tierra física de la máquina.

Restricciones de enrutamiento

• No exceda el radio de curvatura mínimo permitido de 25.4 mm (1.0 pulgada) para el cable coaxial interno.
• Asegure todos los segmentos de cable sueltos utilizando bridas de baja fricción para eliminar el desgaste dinámico por latigazo durante el funcionamiento de la máquina.

Preguntas frecuentes

• P: ¿Se puede cambiar en caliente este componente de sonda de la serie 7200 mientras el sensor del proximitor permanece encendido?

  R: Sí, la sonda se puede desconectar o reemplazar bajo tensión sin causar fallas en el circuito interno, aunque se deben omitir las alertas del monitor descendente.

• P: ¿Cómo afecta una aleación de objetivo no magnética a la matriz de escalado de la sonda de corrientes de Foucault de fábrica?

  R: Los materiales no magnéticos reducen el factor de escala del sistema, lo que requiere un reajuste completo de la calibración a través del transmisor de acondicionamiento intermedio.

• P: ¿Qué ocurre si la punta del sensor hace contacto físico real con el eje de la maquinaria giratoria?

  R: El contacto físico daña la cara de la punta de cerámica, interrumpiendo permanentemente la geometría de la bobina interna y dejando inoperable el elemento transductor.

• P: ¿La opción de cable del sistema de 1.0 metro permite el empalme en línea en el campo o la adición de bloques de terminales?

  R: No, el empalme altera los estrictos valores de impedancia coaxial interna, cambiando las constantes de calibración y distorsionando el procesamiento de la señal de vibración.

• P: ¿Cómo se verifica el voltaje de espacio estándar (referencia de -10 VDC) en el punto de instalación?

  R: Conecte un multímetro digital al terminal de prueba del proximitor y ajuste la profundidad de inserción mecánica de la rosca hasta que se alcance el nivel de voltaje objetivo.

• P: ¿Qué limitaciones ambientales rigen la unión de conexión dentro de la carcasa de la máquina?

  R: La unión del conector debe mantenerse seca y blindada utilizando la funda aislante suministrada para bloquear los cortocircuitos por fluidos conductores.

• P: ¿Cuál es la carga de corriente de la placa posterior que añade esta configuración de sensor?

  R: La sonda no consume corriente directa de la placa posterior; consume un máximo de 12 mA de corriente de bucle suministrada exclusivamente por el transmisor del proximitor.

• P: ¿Cómo se identifica una falla causada por un error de compatibilidad de firmware en el monitor vinculado?

  R: Las sondas son componentes analógicos completamente pasivos; no contienen capas de firmware digital y son inmunes a los bloques de falta de coincidencia de revisión del firmware del sistema.
