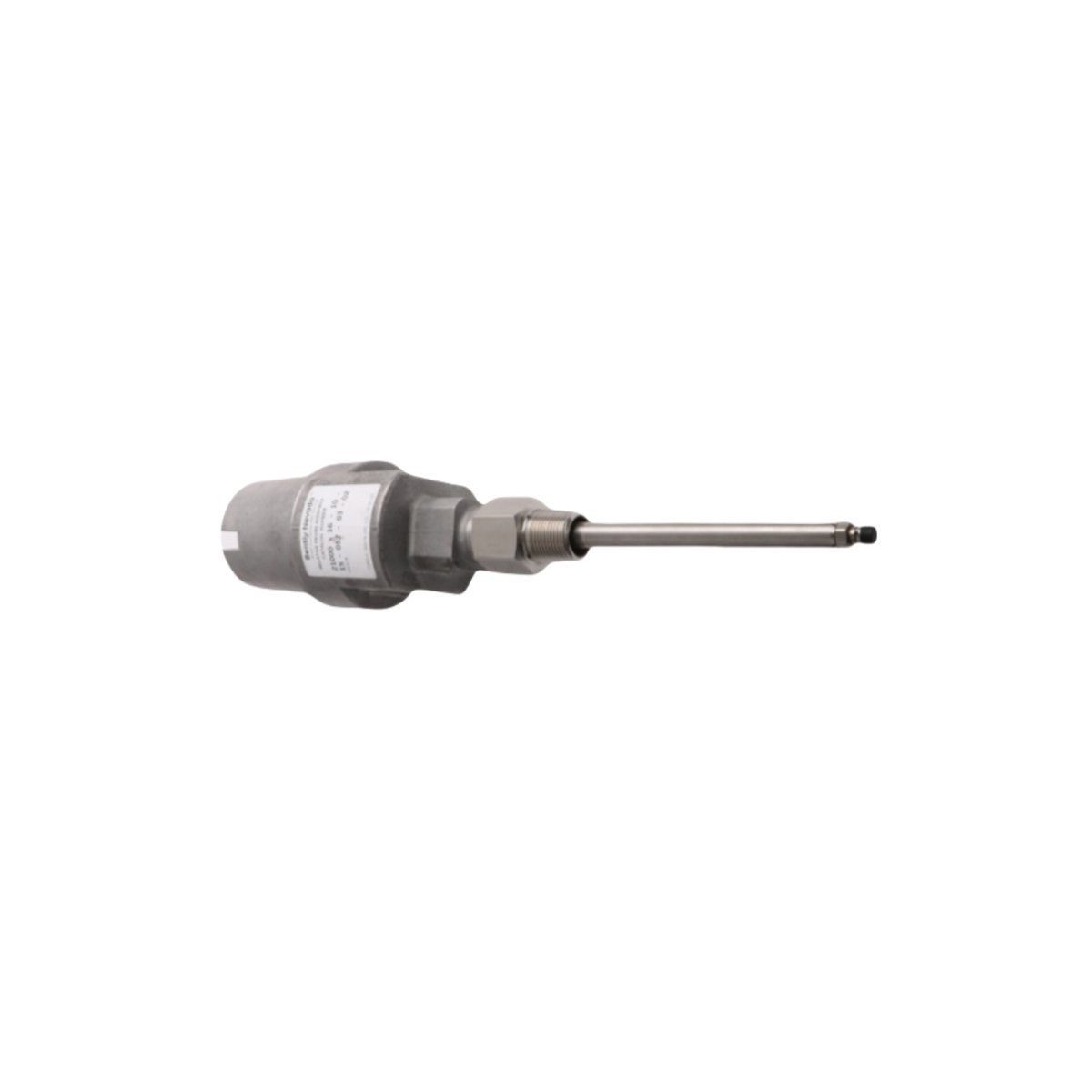

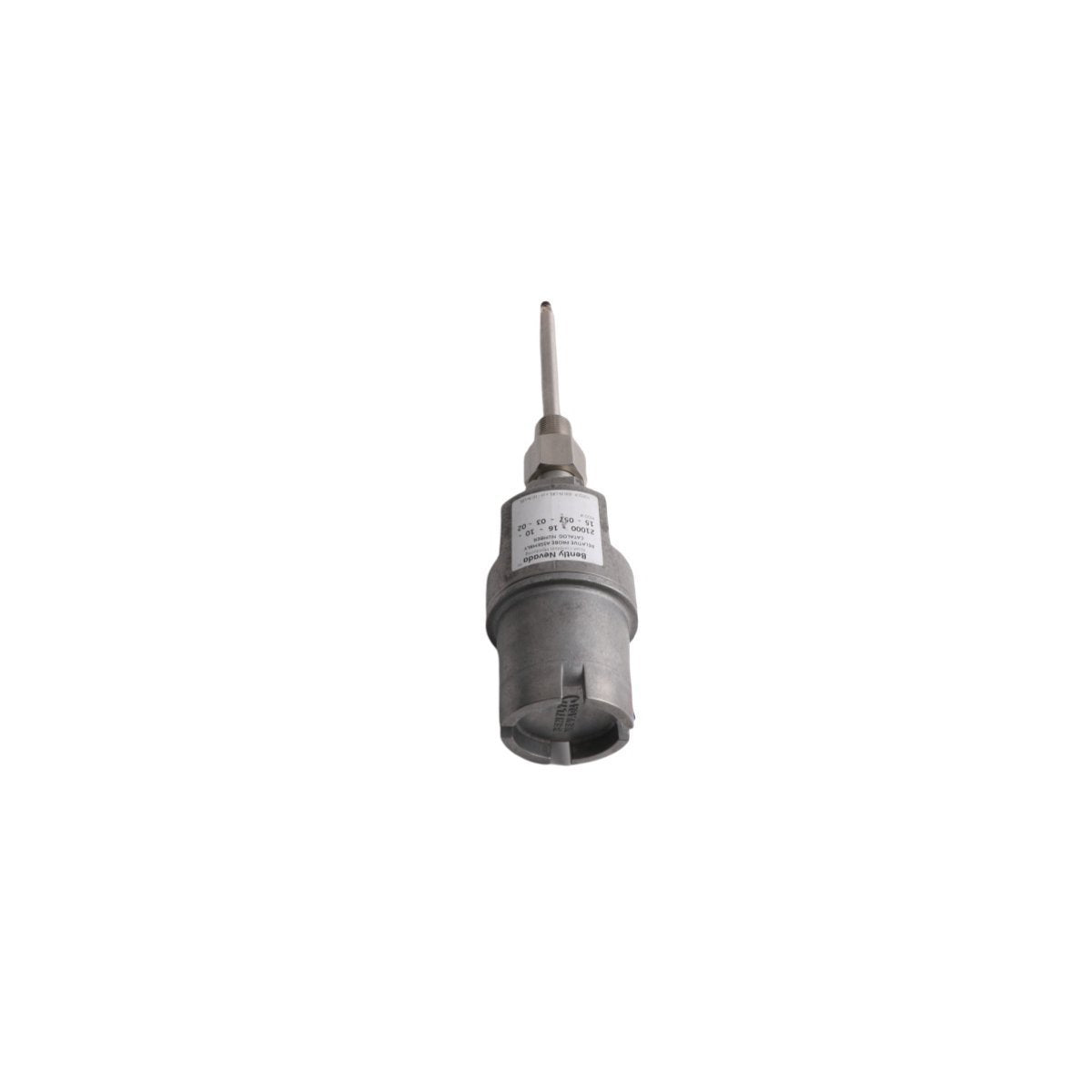

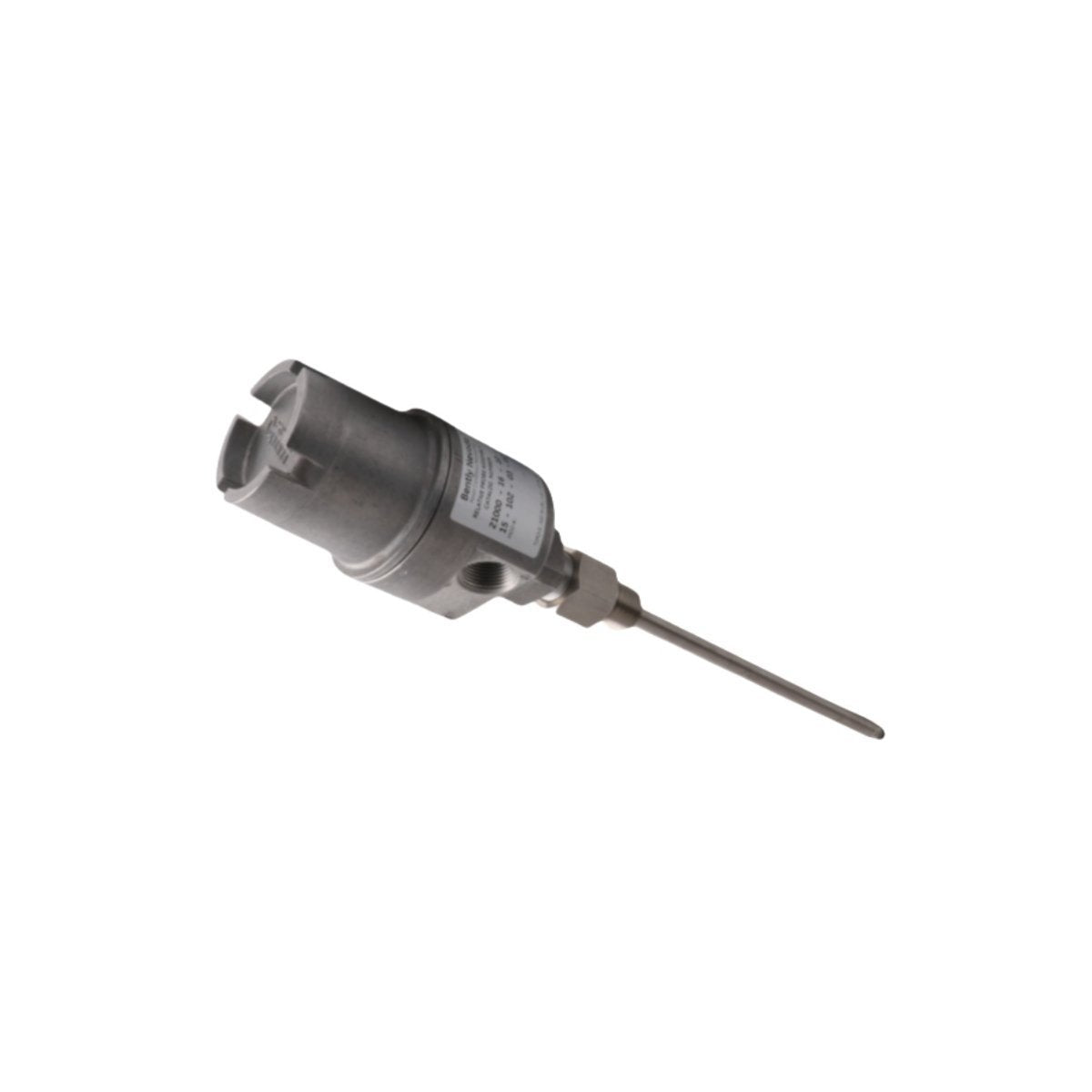

Descripción general del producto

El Bently Nevada 21000-33-05-00-035-03-02 representa un componente de interfaz mecánica crítico dentro del conjunto más amplio de la instrumentación de supervisión de turbinas (TSI). Como conjunto de carcasa de sonda de proximidad de alta precisión, sirve como conducto físico y entorno de protección para los transductores de corrientes de Foucault que monitorizan la dinámica del rotor. Diseñado para turbomaquinaria industrial, este conjunto garantiza el posicionamiento rígido de la sonda en relación con el eje de la máquina, una necesidad para mantener datos precisos de vibración y desplazamiento. Al desacoplar el transductor del ruido estructural de la máquina, el conjunto de la carcasa estabiliza la distancia de holgura crítica, que es fundamental para el funcionamiento lineal del sistema de detección de proximidad.

Especificaciones técnicas

Explicación de la configuración del modelo

El número de modelo21000-33-05-00-035-03-02 está estructurado para comunicar dimensiones mecánicas específicas y requisitos de interfaz:

• 21000: El identificador de la serie principal para las carcasas de sonda Bently Nevada.

• 33: Especifica la compatibilidad del diámetro de la sonda (serie de sonda de 11 mm).

• 05: Especificación de la rosca de montaje (NPT estándar 3/4-14).

• 00: Configuración de la pieza de extensión (no se requiere extensión intermedia).

• 035: Longitud total de la carcasa de 350 mm, que proporciona el alcance necesario para puertos de máquina profundos.

• 03: Tipo de conexión de conducto, diseñado para interfaces de conducto industriales estándar.

• 02: Opción de material y recubrimiento protector, que garantiza la resistencia química y térmica en entornos de lubricación agresivos.

Aplicaciones típicas

El conjunto 21000-33-05-00-035-03-02 se implementa en entornos donde la medición precisa de desplazamiento sin contacto es primordial:

• Turbinas de vapor y gas: Monitorización de la vibración radial en las ubicaciones de los rodamientos para evitar fallos mecánicos catastróficos.

• Compresores centrífugos: Suministro de datos de posición del centro del eje para garantizar la alineación dentro de las holguras de los rodamientos.

• Generadores hidroeléctricos: Utilizando el perfil de 350 mm de alcance profundo para despejar el espesor de la carcasa de la turbina.

• Equipos críticos de equilibrio de la planta: Donde se requiere el sellado ambiental del cable del transductor para proteger contra la niebla de aceite y la entrada de humedad.

Compatibilidad del sistema

Esta carcasa está diseñada explícitamente para soportar la familia de sondas de proximidad de 11 mm de Bently Nevada. Garantiza una compatibilidad mecánica total con los sistemas de sonda 3300 XL y las sondas de 11 mm heredadas. Si bien la carcasa es pasiva, su integridad estructural es vital para que el sensor Proximitor reciba una señal sin interferencias. Los usuarios deben asegurarse de que las roscas internas de la sonda se alineen con la geometría específica de la punta de la sonda de 11 mm para evitar el agarrotamiento mecánico durante la fase de ajuste de la holgura.

Directrices de instalación

El montaje adecuado del 21000-33-05-00-035-03-02 es esencial para la integridad de la señal:

• Asegúrese de que todas las roscas estén limpias y libres de virutas de metal antes de la instalación.

• Utilice un sellador de roscas de alta calidad compatible con la temperatura de funcionamiento de la carcasa de la máquina.

• Enrosque el conjunto en el puerto de la máquina hasta alcanzar la profundidad deseada, asegurándose de que la carcasa permanezca perpendicular al centro del eje.

• Asegure la carcasa utilizando las contratuercas suministradas para evitar la migración inducida por vibraciones.

• Pase el cable de la sonda a través del accesorio del conducto, asegurándose de mantener un radio de curvatura mínimo para proteger el dieléctrico interno del cable coaxial.

• Verifique la continuidad de la conexión a tierra eléctrica entre el conjunto de la carcasa y el chasis de la máquina para mantener un apantallamiento EMI/RFI eficaz.

Ventajas del producto

• Geometría de precisión: Minimiza la resonancia mecánica, proporcionando una firma de vibración más limpia para los sistemas de diagnóstico.

• Resistencia del material: La construcción de acero inoxidable resiste la oxidación, lo que lo hace ideal para el servicio continuo en zonas de lubricación de alta temperatura.

• Interfaz estandarizada: Simplifica la gestión de piezas de repuesto al cumplir con las dimensiones de montaje NPT estándar de la industria.

• Sellado ambiental: Diseñado para evitar la migración de aceite, protegiendo las vías internas del cable de la contaminación.

Información de pedido

El paquete 21000-3305-00-035-03-02 suele incluir:

• Un (1) cuerpo de carcasa de acero inoxidable de 350 mm.

• Contratuercas y herrajes de montaje instalados de fábrica.

• Kit de sellado de juntas tóricas para aplicaciones a prueba de presión.

• Manual técnico de instalación.

• Nota: Confirme los requisitos del sitio para la compatibilidad del conducto antes de seleccionar la longitud específica de la carcasa.

Preguntas frecuentes

• ¿Se puede usar esta carcasa con sondas de 8 mm?

  No. Esta carcasa está específicamente mecanizada para el diámetro de sonda de 11 mm (sufijo 33). El uso de una sonda de 8 mm resultará en un ajuste holgado y mediciones de holgura incorrectas.

• ¿La longitud (350 mm) incluye el accesorio de conducto?

  La designación de 350 mm se refiere a la longitud total del conjunto de la carcasa desde la brida de montaje hasta la interfaz del conducto, proporcionando el alcance necesario para paredes de máquina gruesas.

• ¿Qué sellador debe usarse para aplicaciones de alta temperatura?

  Utilice siempre un sellador de roscas clasificado para al menos 177 °C, como una pasta o cinta de PTFE de alta calidad adecuada para entornos de aceite de turbina.

• ¿La carcasa de la serie 21000 está clasificada para presión?

  Sí, cuando se instala con selladores de roscas adecuados, este conjunto está diseñado para mantener un sello contra las presiones internas que se encuentran en las carcasas de rodamientos estándar.

• ¿Cómo evito la resonancia mecánica?

  Asegúrese de que la carcasa esté enroscada profundamente en el puerto de la máquina para minimizar el brazo de palanca expuesto. Una instalación "a tope" o rígidamente bloqueada reduce el ruido inducido por vibraciones.

• ¿De qué material está hecha la carcasa?

  El 21000-33-05-00-035-03-02 está construido con acero inoxidable de alta calidad para garantizar la longevidad en entornos químicamente agresivos y cálidos.

• ¿Puedo reemplazar el accesorio del conducto si se rompe?

  El accesorio del conducto está integrado en el diseño del conjunto de la carcasa 21000. Si el accesorio está dañado, se debe reemplazar todo el conjunto de la carcasa para garantizar la integridad del sello.

• ¿Cómo protege esta carcasa el cable de la sonda?

  El conjunto de la carcasa permite la conexión de conductos rígidos o flexibles, que protegen el sensible cable coaxial de impactos físicos, abrasión y niebla de aceite.
