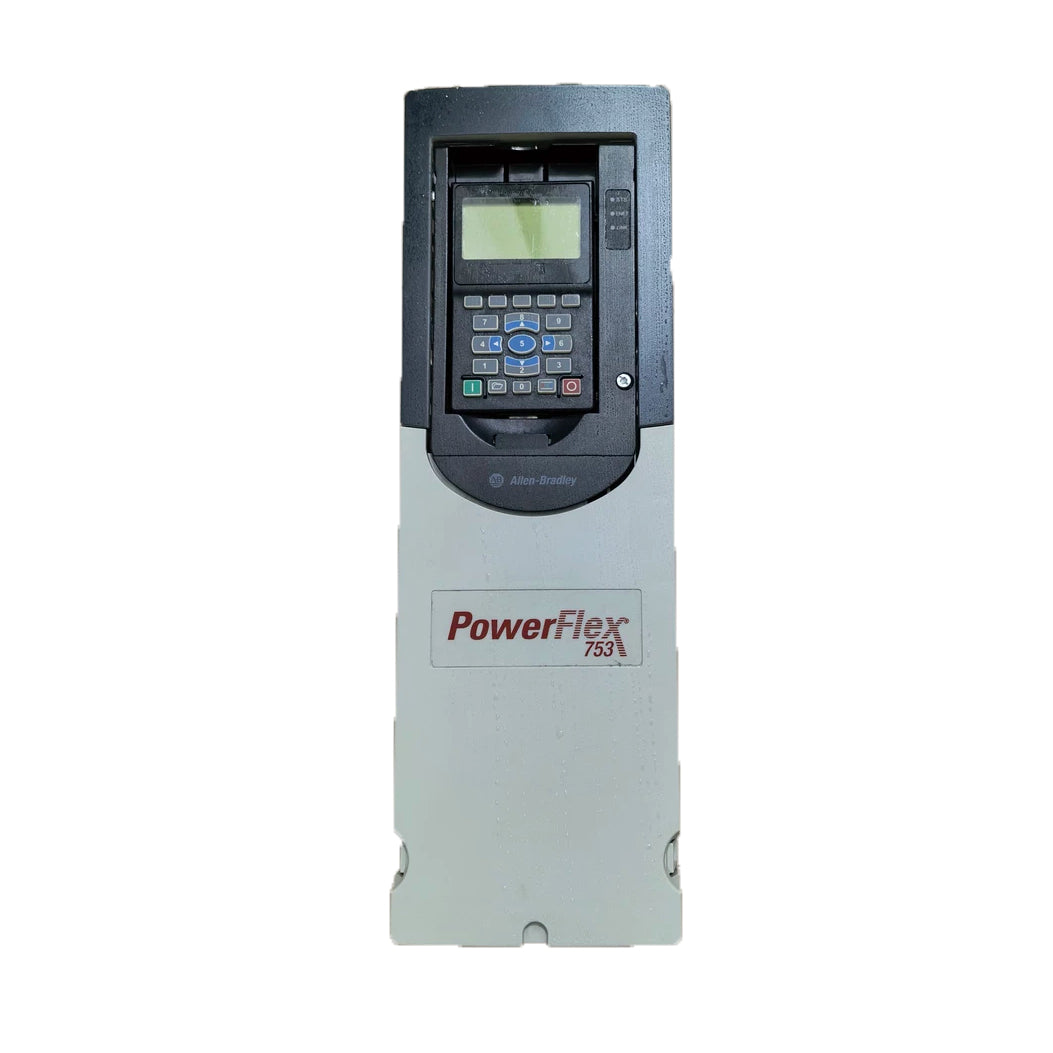

Configurado para una regulación precisa de la velocidad y el par del motor, elAllen-Bradley 20G11NC011JA0NNNNN (20G11NC011JA0NNNNN Variador de CA) proporciona ejecución eléctrica directa de la conversión de potencia para el control de motores de inducción trifásicos y de imanes permanentes.

Matriz y configuración del modelo

El 20G11NC011JA0NNNNN representa una construcción de hardware PowerFlex 753 diseñada para aplicaciones de bus de entrada de 400 VCA o 540 VCC. La unidad cuenta con circuitos de precarga integrados para gestionar la corriente de irrupción, transistores internos para soporte de frenado dinámico y una arquitectura de chasis IP20/IP00 de tipo abierto optimizada para su instalación dentro de gabinetes eléctricos protegidos.

Especificaciones técnicas

Atributos de control de accionamiento industrial

La arquitectura del accionamiento aprovecha la comunicación de bus de plano posterior de alta velocidad para garantizar un rendimiento determinista en las redes EtherNet/IP y CIP motion. La unidad admite compatibilidad con firmware flash, lo que facilita la implementación de algoritmos de control de motor optimizados. La densidad de E/S integrada se puede ampliar mediante módulos de opción enchufables, lo que permite la escalabilidad modular de los bucles de retroalimentación de control y las tareas de sincronización.

Información para pedidos

• 1 x 20G11NC011JA0NNNNN Variador de CA

• 1 x Juego de conectores de bloque de terminales

• 1 x Paquete de documentación técnica

Guías de instalación en campo

• Gestión térmica:

  Asegúrese de que el variador esté montado en orientación vertical. Mantenga un mínimo de 15 cm de espacio libre por encima y por debajo del chasis para facilitar la disipación de calor por convección.

• Blindaje de señal:

  Utilice cableado de par trenzado blindado para todas las señales de referencia analógicas y de retroalimentación del codificador para mitigar el impacto de la interferencia electromagnética.

• Estrategia de conexión a tierra:

  Establezca una conexión de baja impedancia entre el terminal de tierra de protección (PE) del chasis y la barra de tierra principal del equipo para garantizar la estabilidad de la referencia de potencial.

• Segregación del cableado:

  Mantenga una separación física entre los cables de alimentación de alta tensión y los conductores de señal de control de baja tensión para evitar el acoplamiento capacitivo.

Preguntas frecuentes

• ¿Se puede intercambiar en caliente el variador mientras el bus de CC está energizado?

  No. Se debe desconectar la alimentación de entrada y verificar que los condensadores del bus de CC estén a voltaje cero antes de realizar cualquier tarea de instalación o mantenimiento físico.

• ¿Se requiere el módulo de interfaz humana (HIM) para el funcionamiento?

  No. El variador se puede configurar y monitorear a través de la comunicación de red o herramientas de software de ingeniería conectadas; el HIM es opcional y no está incluido en esta construcción.

• ¿Esta unidad admite el funcionamiento con bus de CC común?

  Sí. El variador está clasificado para una entrada de 540 VCC, lo que permite la integración en sistemas de bus de CC comunes siempre que la secuencia de precarga se gestione correctamente.

• ¿Cuál es la función del circuito de precarga interno?

  El circuito de precarga limita la corriente de carga máxima a los condensadores internos del bus de CC, protegiendo los componentes del rectificador de entrada durante el encendido.

• ¿Se puede ajustar el límite de corriente de salida?

  Sí. El límite de corriente es un parámetro configurable dentro del firmware del variador, lo que permite a los usuarios definir umbrales de protección basados en los límites térmicos del motor conectado.

• ¿El variador retiene los parámetros después de una pérdida de energía?

  Sí. Todos los datos y parámetros de configuración del variador se guardan en una memoria no volátil (EEPROM) al modificarse.

• ¿Cuáles son las limitaciones de la carcasa IP00?

  IP00 no proporciona protección ambiental. El variador debe instalarse dentro de una carcasa clasificada para el entorno operativo específico para evitar la entrada de contaminantes.

• ¿Se puede actualizar el firmware en campo?

  Sí. El firmware se puede actualizar a través del puerto de comunicación del variador utilizando el software de configuración estándar proporcionado por el fabricante.
