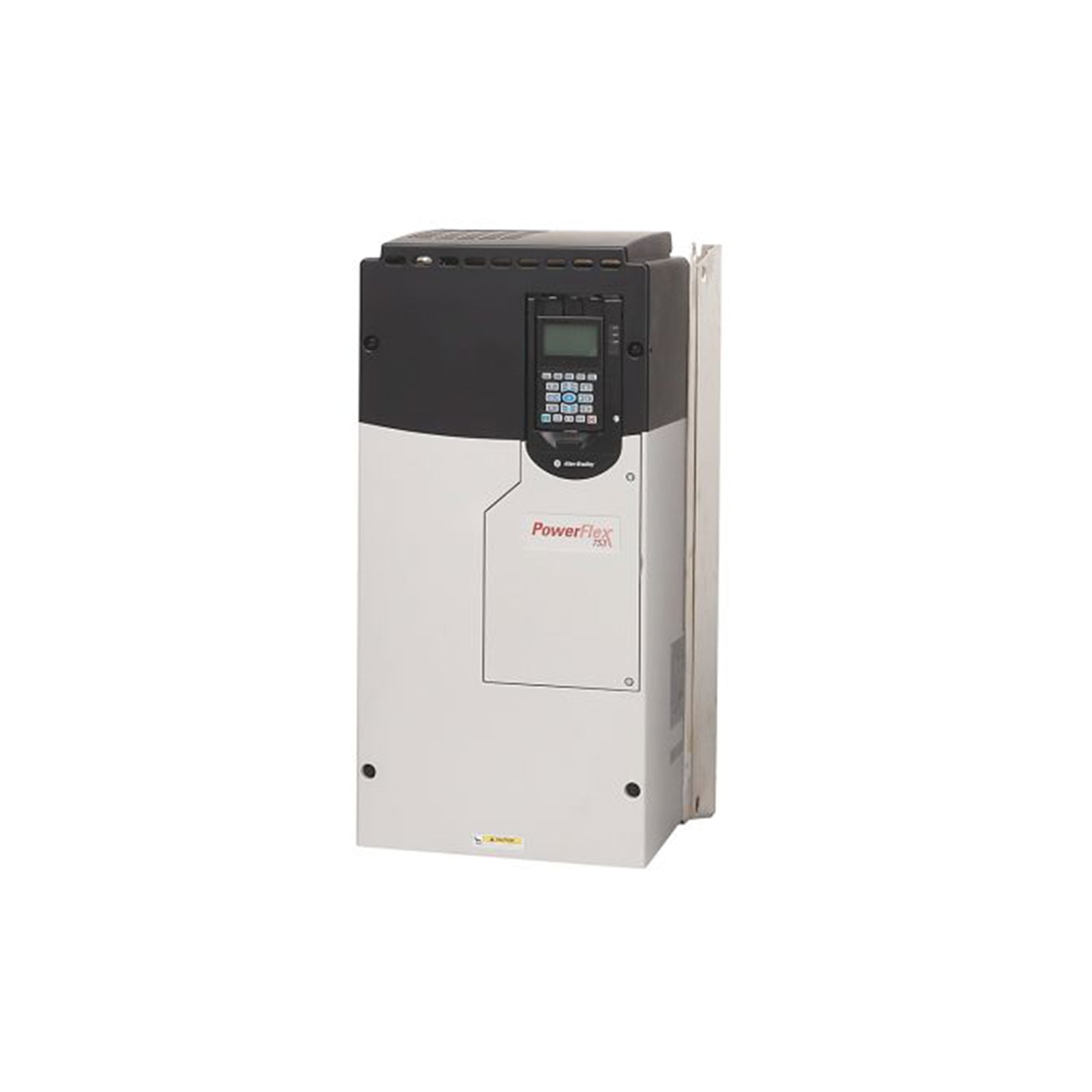

El Allen-Bradley 20F1AGC302JN0NNNNN sirve como el variador de CA PowerFlex 753 primario utilizado para ejecutar la regulación de velocidad y par de motores de inducción trifásicos en plataformas de automatización industrial.

Matriz de parámetros de hardware

Arquitectura de red determinista y ejecución de firmware

El variador de frecuencia variable se interconecta con las unidades de procesamiento host a través de canales de comunicación de bus de backplane de alta velocidad. Las redes deterministas, como las topologías EtherNet/IP, permiten el seguimiento de parámetros en tiempo real y la sincronización del variador. La compatibilidad con el firmware flash garantiza perfiles de ejecución de control unificados en las arquitecturas Logix conectadas, optimizando la escalabilidad de la densidad de E/S general.

Contenido del paquete de adquisición

• 1 variador de CA 20F1AGC302JN0NNNNN

• 1 guía de instalación de hardware

Procedimientos de instalación en campo

• Ubicación mecánica

  Monte la envolvente IP54 / NEMA Tipo 12 verticalmente sobre una superficie plana y sólida capaz de soportar su masa. Mantenga los espacios libres requeridos para las vías de aire forzado.

• Terminación eléctrica

  Conecte la fuente de alimentación de línea de 400 VCA a los terminales de entrada. Verifique que la configuración del puente de filtrado interno coincida con el tipo de puesta a tierra de la red de distribución de la planta.

• Restricciones de cableado

  Aísle las señales de control de bajo voltaje del cableado de entrada de alta potencia y del motor utilizando conductos conductores separados para minimizar el acoplamiento del ruido electromagnético.

Verificación de la infraestructura de campo

• ¿Esta configuración de variador es intercambiable en caliente?

  No, este dispositivo de conversión de energía no se puede reparar mientras está energizado. Todas las líneas de voltaje de entrada deben aislarse y verificarse como desenergizadas antes de manipularlas.

• ¿Este modelo contiene un transistor de frenado dinámico interno?

  No, esta variante específica no incluye un transistor de frenado dinámico interno. La funcionalidad de frenado dinámico requiere la implementación de un módulo externo.

• ¿Cuál es la clasificación ambiental de la envolvente?

  La estructura del variador cumple con los puntos de referencia de protección de ingreso IP54 y NEMA/UL Tipo 12, resistiendo el polvo y las salpicaduras de agua.

• ¿Puede este modelo interconectarse directamente con un sistema de bus de CC común?

  No, esta configuración de hardware utiliza una topología de entrada de CA con un circuito de precarga dedicado y no contiene terminales de bus de CC externos.

• ¿Cómo se utiliza el puente de filtrado interno?

  El puente preinstalado conecta las redes de filtro internas a tierra. Debe configurarse en función de la configuración de puesta a tierra del sistema.

• ¿Qué método de refrigeración utiliza esta configuración de bastidor?

  La gestión térmica se logra mediante vías de refrigeración por aire forzado a través del conjunto del disipador de calor interno.

• ¿Cómo afecta la compatibilidad del firmware flash al funcionamiento?

  El firmware del variador debe coincidir con los perfiles de configuración del controlador host para mantener la alineación de la estructura de datos durante el tiempo de ejecución.

• ¿Cuál es la corriente nominal continua máxima para este dispositivo?

  El módulo admite una corriente de salida continua de 302 amperios cuando funciona bajo parámetros de carga nominales de servicio normal.
