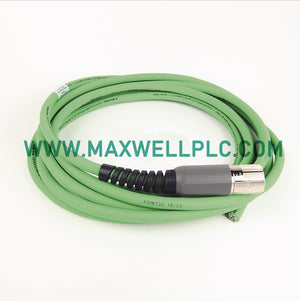

El Allen-Bradley 2090-XXNPMF-14S20, también catalogado como el cable estándar 2090-XXNPMF-14S20, funciona como un componente de hardware dedicado para la transmisión de señales entre los accionamientos de control de movimiento Kinetix y los servoactuadores.

Nomenclatura del Catálogo

• Serie: Movimiento Kinetix
• Tipo de componente: Conjunto de alimentación/retroalimentación
• Longitud: 20 m
• Configuración: Blindado estándar

Datos Físicos y Eléctricos

Protocolos de Interfaz de la Unidad Kinetix

El cable facilita la integridad de la señal a través de las redes deterministas EtherNet/IP, manteniendo los niveles de voltaje requeridos para los bucles de retroalimentación del servo. La construcción utiliza blindaje de alta densidad para minimizar la interferencia electromagnética, asegurando que el escalado de la densidad de E/S y los paquetes de datos del codificador permanezcan coherentes durante las operaciones de movimiento de alta velocidad. El cable está diseñado para una integración directa con los entornos de firmware de la unidad Kinetix, lo que permite perfiles de movimiento sincronizados sin degradación de la señal.

Contenido del Paquete de Pedido

1. 1 x cable estándar de retroalimentación/alimentación de 20 m
2. 2 x Conjuntos de carcasa de conector (premoldeados)
3. 1 x Etiqueta de identificación del cable

Pautas de Instalación en Campo

• Enrutamiento: Mantener un radio de curvatura mínimo de 10 veces el diámetro del cable para evitar la tensión interna del conductor.
• Separación: Dirija los cables a través de conductos dedicados, separados de las líneas de CA de alto voltaje para mitigar el acoplamiento de ruido inductivo.
• Blindaje: Fije el blindaje del cable al terminal de tierra de la unidad Kinetix utilizando la abrazadera de 360 grados proporcionada.
• Terminación: Inspeccione los pines del conector para la alineación mecánica antes de la inserción; gire el anillo de bloqueo hasta que se perciba un clic positivo.

Preguntas Frecuentes

• ¿Es este cable adecuado para aplicaciones de flexión continua?

  Este cable está clasificado como un componente de servicio estándar. Está diseñado para instalaciones de tendido fijo y no está clasificado para entornos de alta flexión o de cadena portacables.

• ¿Se puede empalmar el cable si el tendido es demasiado largo?

  Se desaconseja el empalme, ya que compromete la integridad del blindaje y las características de impedancia del bucle de retroalimentación, lo que puede provocar fallos en el codificador.

• ¿Cuál es la corriente nominal máxima para este conjunto?

  La corriente nominal depende del calibre específico del conductor dentro de la especificación de la serie 2090; consulte el manual de la unidad para conocer los límites de carga eléctrica coincidentes.

• ¿Este cable requiere una referencia a tierra específica?

  Sí, el blindaje debe estar conectado a tierra al chasis de la unidad para garantizar una descarga adecuada del ruido de alta frecuencia y el cumplimiento de las normas EMC.

• ¿Cómo se debe almacenar el cable antes de la instalación?

  Almacenar en un área con clima controlado dentro del rango de temperatura nominal de -20 a 60 grados C para evitar la degradación del material de la cubierta.

• ¿Es este cable compatible con todas las generaciones de unidades Kinetix?

  La compatibilidad se limita a las unidades que utilizan la interfaz de conector específica asignada a la estructura del catálogo 2090-XXNPMF; verifique los diagramas de pines de la unidad.

• ¿Cuáles son los requisitos de torque para los conectores?

  Apriete a mano el anillo de bloqueo del conector; una fuerza mecánica excesiva puede deformar la carcasa y provocar fallos de conexión intermitentes.

• ¿Puede este cable transmitir energía y retroalimentación simultáneamente?

  La funcionalidad específica se define mediante el mapeo de pines de la serie 2090; consulte el diagrama de cableado proporcionado en el manual del usuario del sistema de accionamiento Kinetix.
