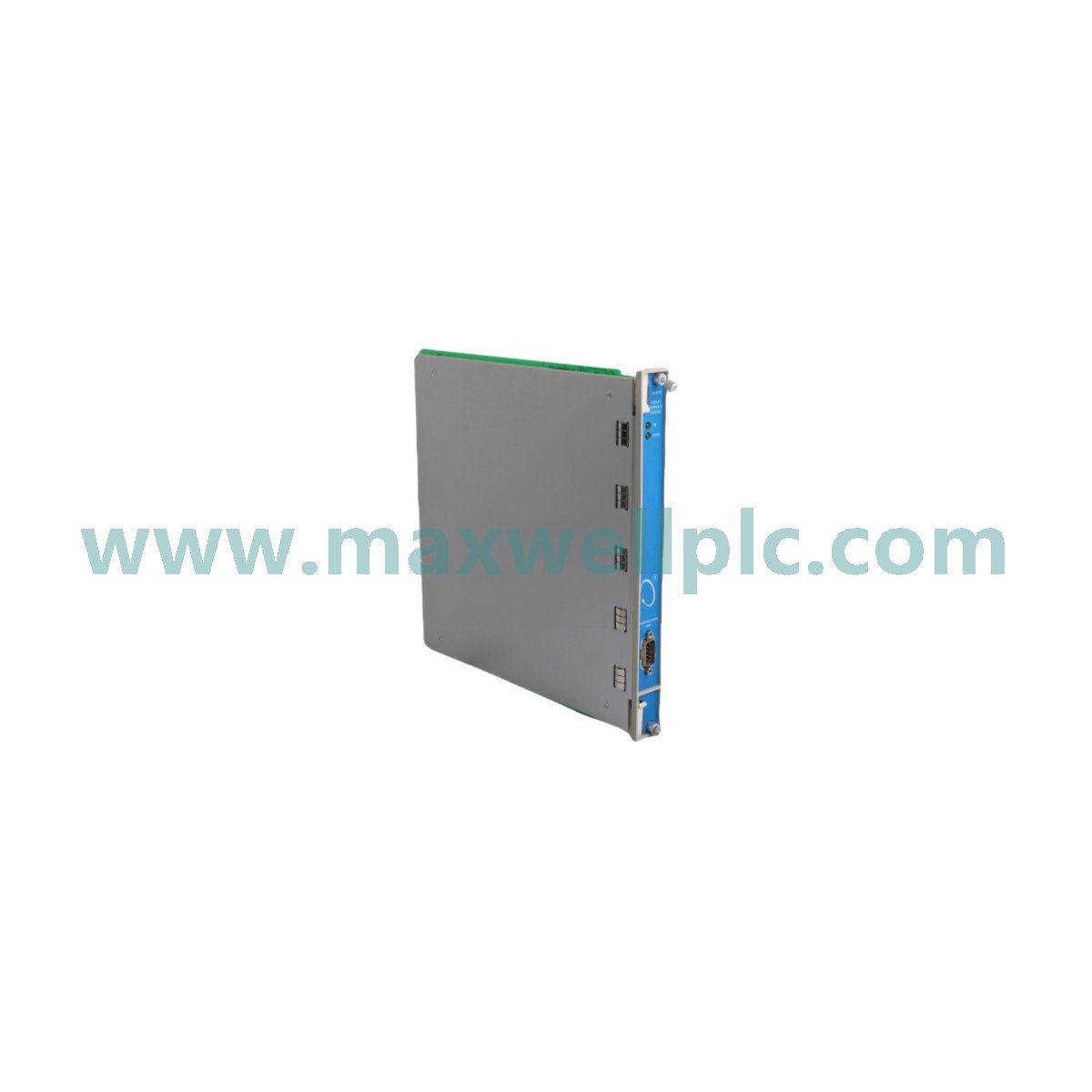

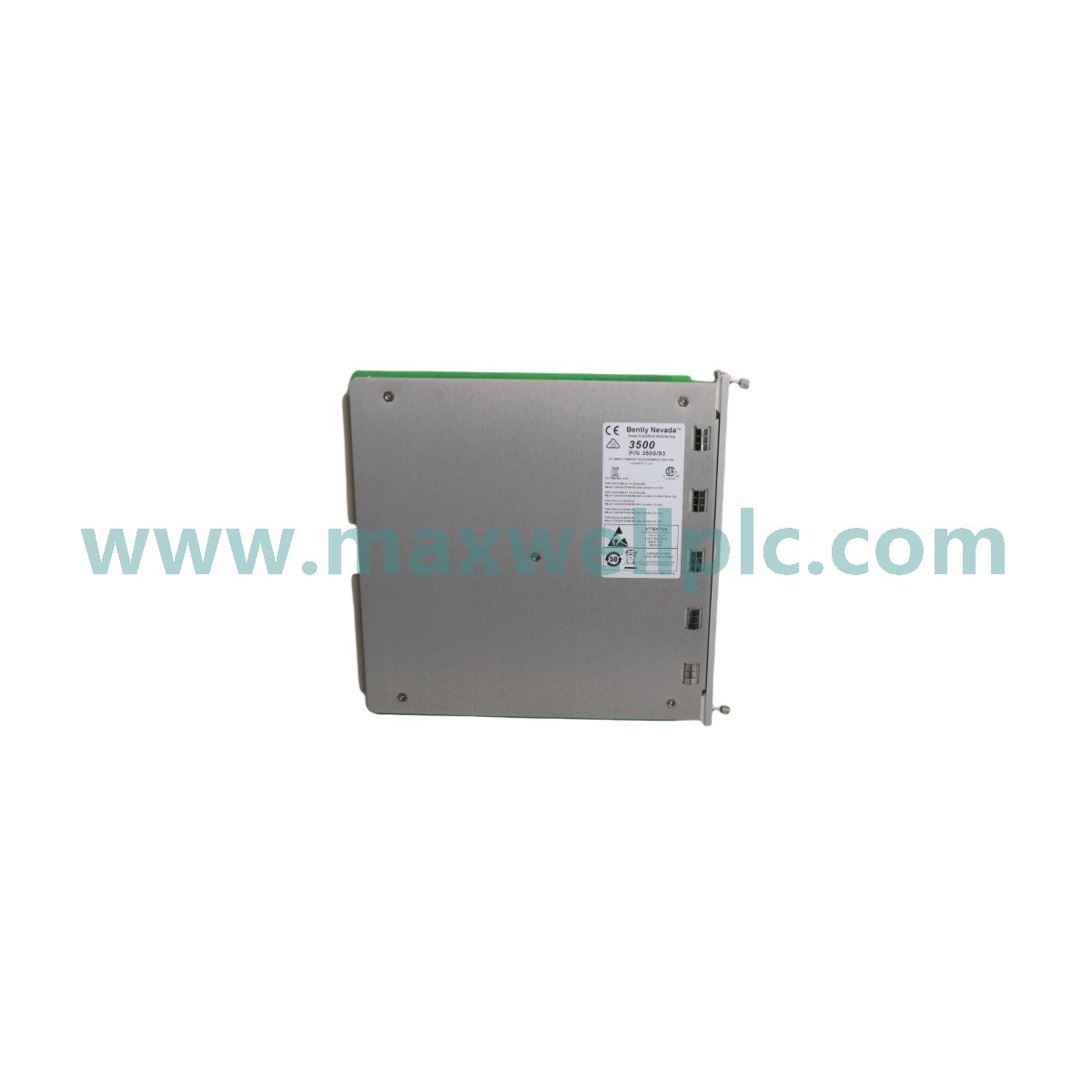

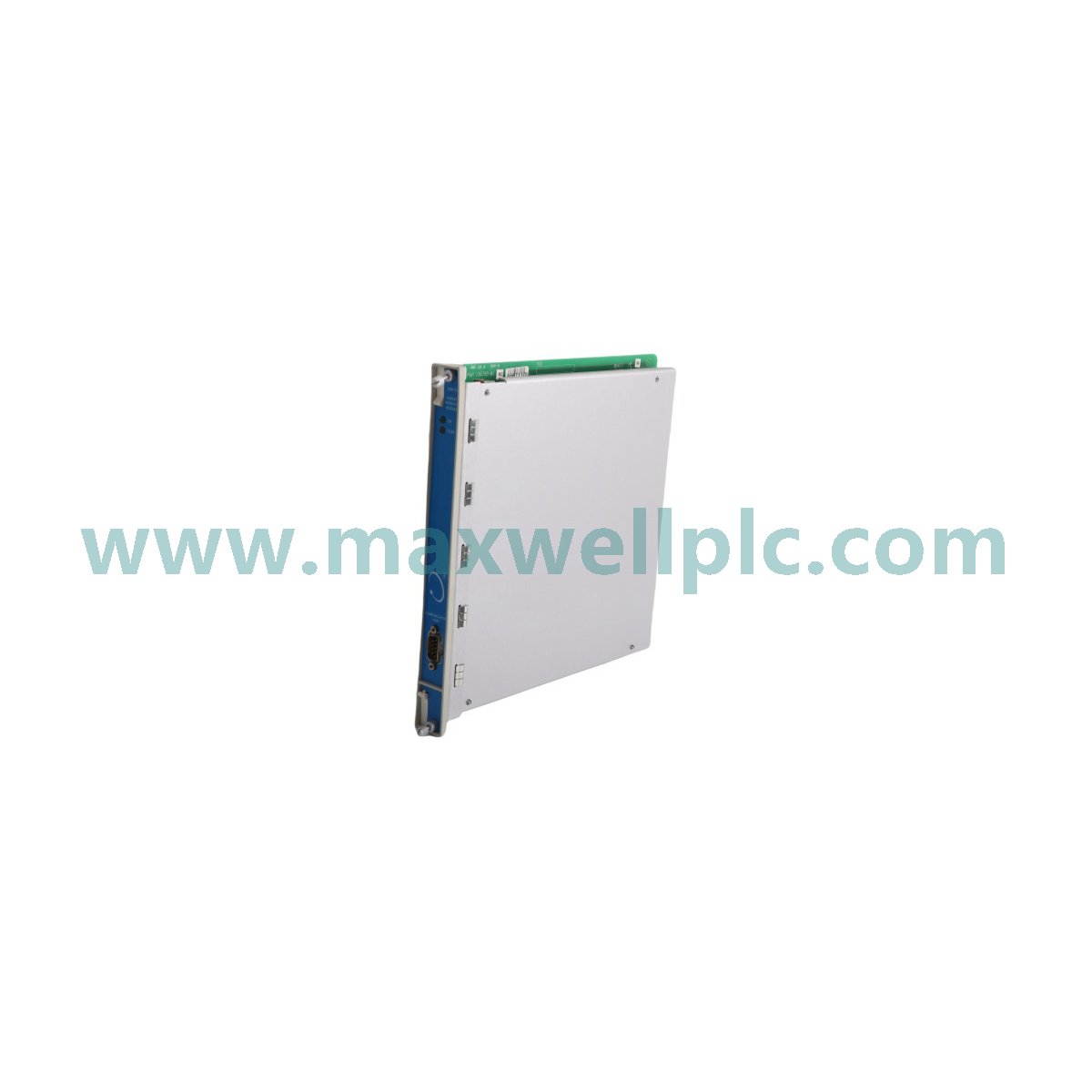

El Bently Nevada 3500/94M 184826-01, también catalogado como el 3500/94M Monitor de Pantalla VGA, funciona como un componente de hardware dedicado para la visualización local del estado de la máquina y los datos de diagnóstico dentro de las plataformas del sistema de monitoreo 3500.

Identificación del modelo

• Modelo: 3500/94M

• Número de pieza: 184826-01

• Tipo de producto: Monitor de pantalla VGA

• Familia de sistemas: Sistema 3500

Especificaciones de hardware

Monitoreo mecánico e integración TSI

El módulo 3500/94M facilita el monitoreo local de los datos de la dinámica del rotor al interactuar con el backplane del rack 3500. Procesa las señales de vibración para mostrar el estado de las alarmas y los valores del proceso en pantallas VGA conectadas. La integración adecuada del sistema requiere la verificación de la escala de la sonda y la salud del bucle del transductor para garantizar que los valores mostrados reflejen con precisión el estado mecánico de la máquina. El módulo admite la supresión de la diafonía al aislar la lógica de datos de visualización de la ruta principal de procesamiento de la señal de control, manteniendo la integridad de los datos durante escenarios de monitoreo de alta carga.

Información para pedidos

• Un (1) monitor de pantalla VGA 3500/94M.

• Manual de instalación y documentación de configuración.

• Hardware de montaje de módulo estándar para la integración en rack 3500.

Pautas de instalación en campo

• Instalación en rack: Inserte el módulo en la ranura designada del rack; asegúrese de que el conector del backplane esté correctamente asentado y el mecanismo de bloqueo activado.

• Conectividad: Conecte una pantalla VGA compatible al puerto de salida del módulo utilizando cables blindados para evitar la degradación de la señal.

• Conexión a tierra: Asegúrese de que el chasis del rack 3500 esté correctamente conectado a la toma de tierra común del sistema para minimizar las interferencias en la salida de la pantalla.

• Configuración: Utilice el software de configuración de rack 3500 para habilitar la configuración de la pantalla y asignar los canales del monitor requeridos a la salida.

Preguntas frecuentes

• ¿El módulo 3500/94M se puede intercambiar en caliente? Sí, el sistema 3500 permite la extracción y el reemplazo del módulo de visualización durante el funcionamiento activo sin afectar la funcionalidad principal de la tarjeta de monitoreo.

• ¿Cuál es la resolución máxima admitida? El módulo proporciona una salida VGA estándar; el rendimiento de la resolución depende de la unidad de visualización externa conectada al puerto.

• ¿Este módulo realiza procesamiento de señales? No, el 3500/94M es un módulo de interfaz y controlador de pantalla; recupera datos procesados del Módulo de interfaz de rack (RIM) para su visualización.

• ¿Cómo se indican las fallas? Las fallas de diagnóstico, como la pérdida de comunicación con el RIM o errores de señal de pantalla, se informan a través del LED de estado del módulo y el registro de errores del sistema.

• ¿Es compatible con todos los racks del sistema 3500? El módulo está diseñado para arquitecturas de rack 3500 estándar; verifique la compatibilidad de la serie de rack a través del manual del sistema si está actualizando racks heredados más antiguos.

• ¿Requiere alimentación externa? El módulo se alimenta a través del backplane del rack 3500; no se requiere una fuente de alimentación externa más allá de la alimentación del rack del sistema.

• ¿Se pueden usar varios módulos en un mismo rack? Sí, siempre que la configuración del sistema admita varios módulos de visualización y haya espacio disponible en el diseño del rack.

• ¿Qué sucede si la salida de la pantalla está distorsionada? Verifique las limitaciones de longitud del cable, asegúrese de usar cables blindados y verifique que la configuración de resolución de la pantalla externa sea compatible con el estándar de salida VGA.
