Configurado para tareas de conmutación de origen de corriente continua protegidas en arquitecturas FLEX I/O, el Allen-Bradley 1794-OB32P (Módulo de Salida Digital 1794-OB32P) proporciona ejecución física/eléctrica directa.

Descomposición de la Nomenclatura

• 1794: Identifica el sistema de hardware I/O industrial distribuido modular.
• OB: Significa electrónica de salida discreta de suministro de corriente continua de estado sólido.
• 32: Especifica una integración de alta densidad que consta de exactamente 32 canales de salida.
• P: Detalla circuitos integrados de protección electrónica contra sobrecorriente y cortocircuitos.

Especificaciones del Hardware

Configuración de Interfaz Determinista y Escalado de Densidad de E/S

La circuitería interna gestiona los intervalos de conmutación de señal en relación con las métricas de velocidad de comunicación del bus de la placa base. Utilizando un mapeo arquitectónico avanzado, este módulo admite amplias opciones de escalado de densidad de E/S a través de redes deterministas EtherNet/IP, manteniendo las placas lógicas individuales sincronizadas y completamente verificadas bajo protocolos activos de compatibilidad de firmware flash.

Manifiesto del Paquete de Entrega

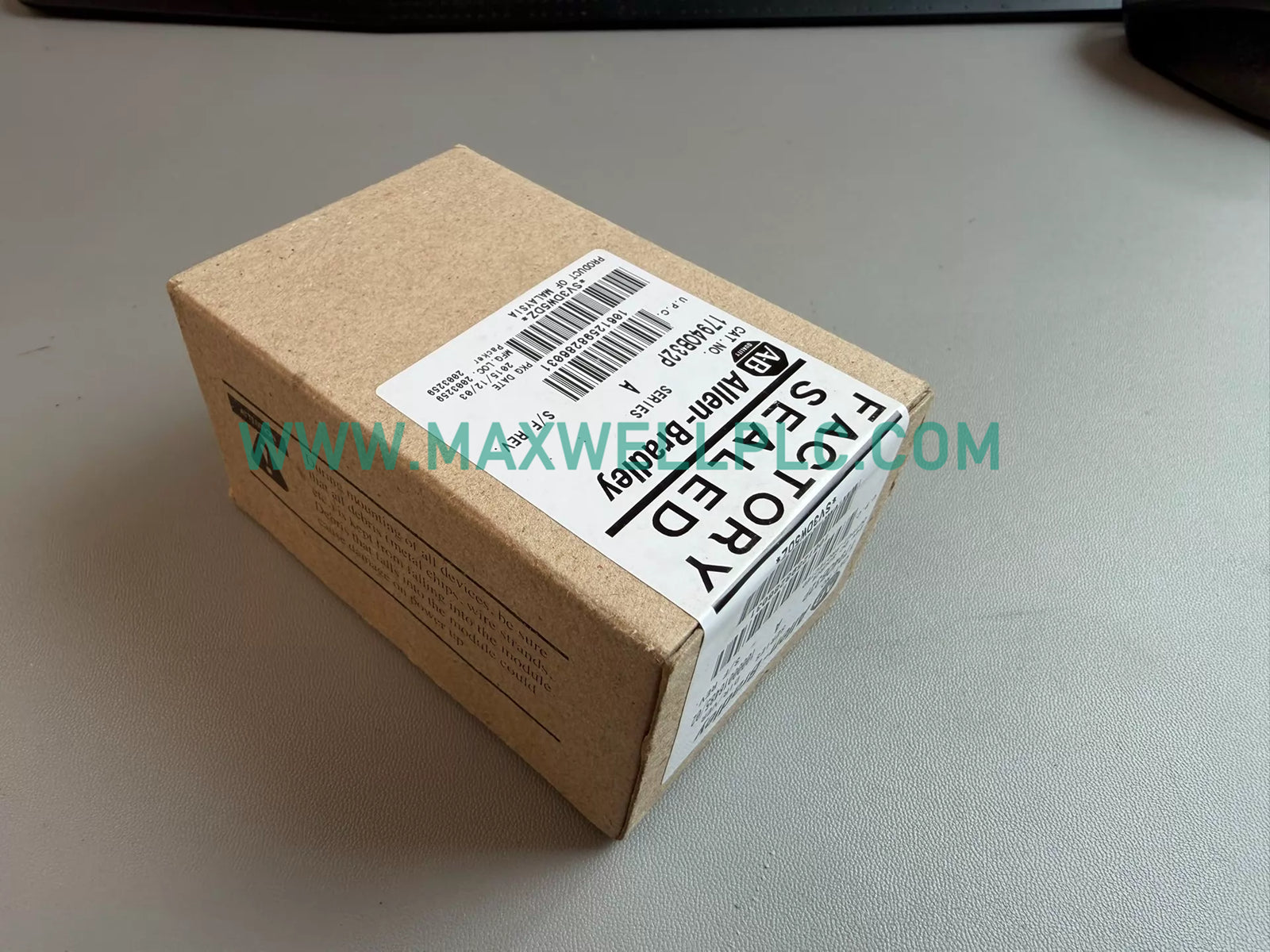

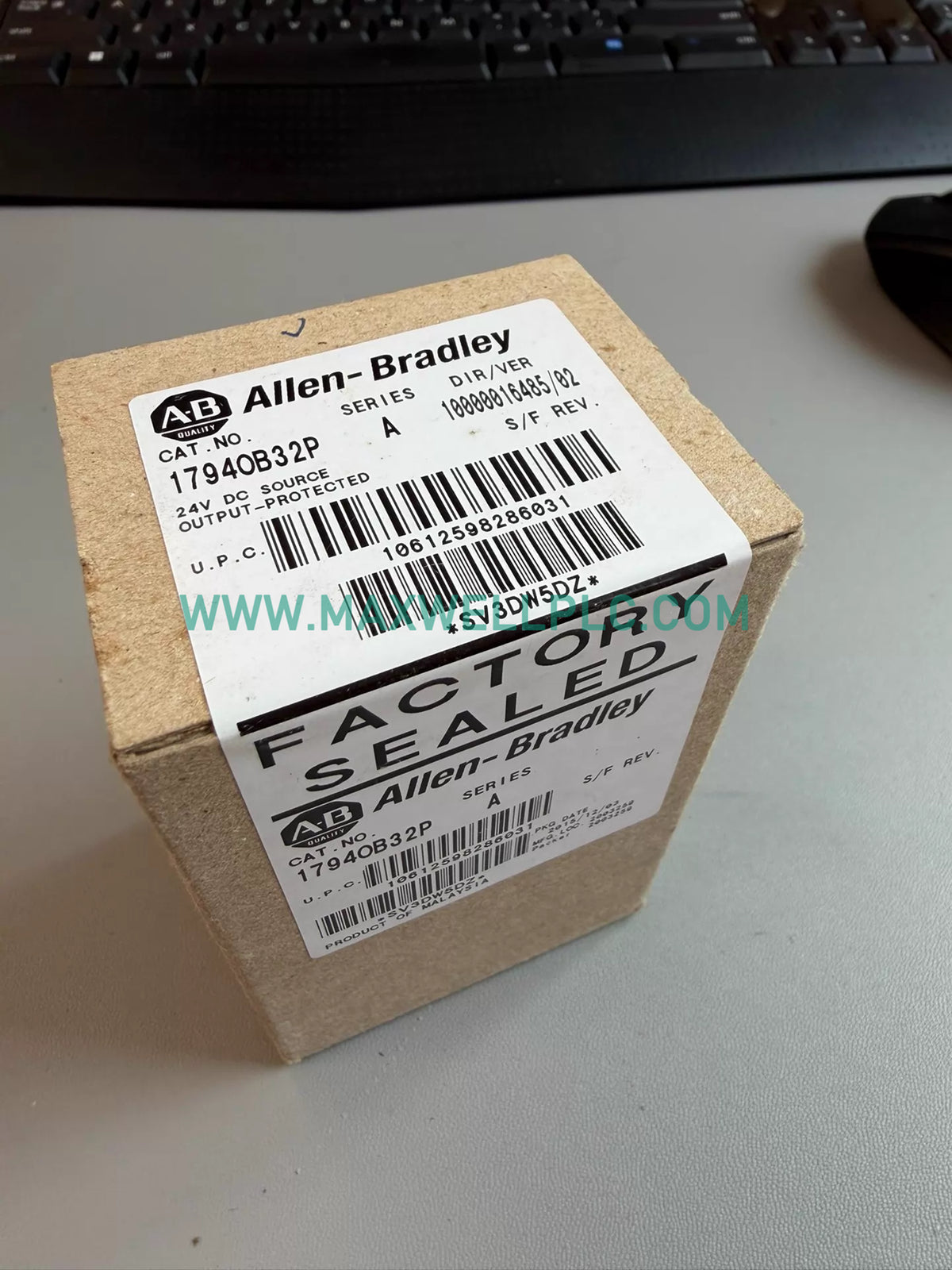

• 1 x 1794-OB32P Módulo de Salida Digital Flex de 32 Puntos
• 1 x Documento de Guía de Instalación Técnica

Directivas de Montaje Físico y Conexión a Tierra

• Instalación de la Base Terminal
  • Ajuste el deslizador de la llave de código mecánico en el bloque de la toma de base terminal seleccionada a la posición 2 antes del montaje.
  • Alinee las ranuras de la base del módulo horizontalmente y asiente el módulo directamente hacia abajo hasta que los pestillos laterales hagan clic.
• Separación de Conductores de Señal
  • Separe los conductores de salida de 24 VCC de alta densidad de los cables de red de bajo voltaje dentro de los conductos de cableado del panel.
  • Verifique la continuidad directa metal-metal entre el plano de tierra de la base de montaje del terminal y el riel DIN.

Preguntas Frecuentes de Soporte Técnico

• ¿Qué ocurre cuando un solo canal experimenta una falla externa por cortocircuito?

  La matriz de protección interna detecta la falla y apaga ese punto individual para evitar el sobrecalentamiento.

• ¿La operación de intercambio en caliente o la extracción del módulo con alimentación activa es compatible con el diseño del conjunto?

  Las operaciones de extracción e inserción con alimentación (RIUP) están verificadas para entornos industriales no peligrosos.

• ¿Cuál es la máxima demanda de carga de corriente en el riel de alimentación lógica de la placa base de 5 VCC?

  Los elementos de microcircuito de procesamiento internos extraen una carga de corriente máxima de 80 mA del riel de la placa base.

• ¿Cómo puede un técnico de ingeniería restablecer un punto disparado después de eliminar una falla de cableado?

  El circuito de protección electrónica de canal enclavado se restablece cuando se conmuta el bit de salida respectivo dentro del controlador.

• ¿Cuál es la corriente de fuga máxima permisible en estado apagado para cada punto de salida?

  Los interruptores de suministro de corriente de estado sólido mantienen una especificación de fuga máxima en estado apagado de 0.5 mA.

• ¿Qué estado predeterminado asumen los 32 circuitos de salida discretos si el bus de comunicación falla?

  Los puntos de salida bajan automáticamente al estado apagado sin energía o ejecutan estados seguros configurados.

• ¿Qué grado de aislamiento eléctrico se proporciona entre el cableado del lado del campo y el bus lógico?

  Los componentes del optoacoplador proporcionan parámetros de aislamiento galvánico continuo probados a 850 VCC entre bucles.

• ¿Puede este módulo de salida digital de alta densidad específico operar en condiciones bajo cero sin energía?

  Las variables de almacenamiento permiten la exposición a ambientes fríos de -40 a 85 °C sin degradación del hardware.
