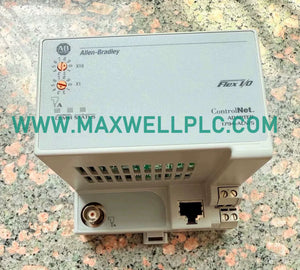

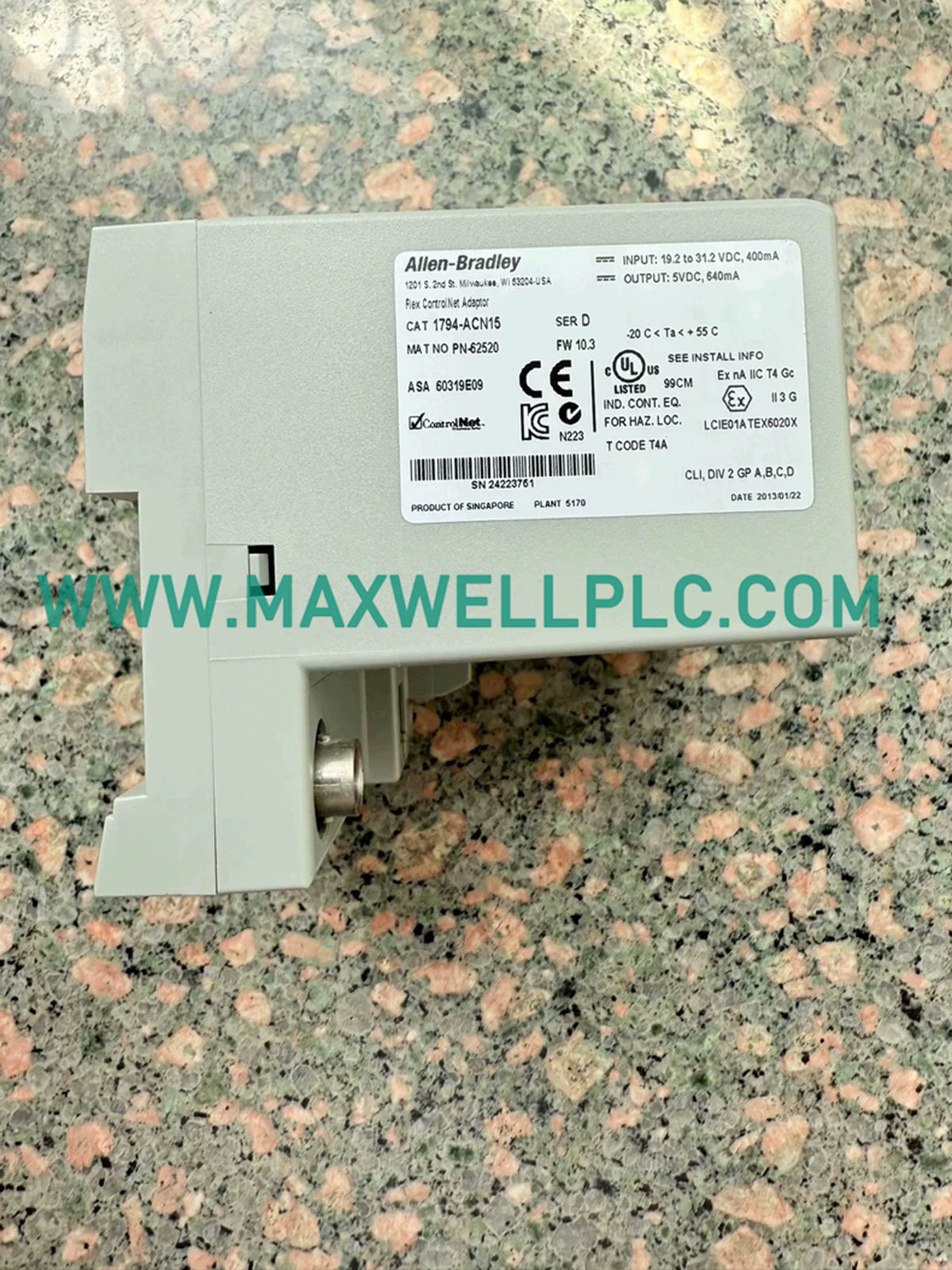

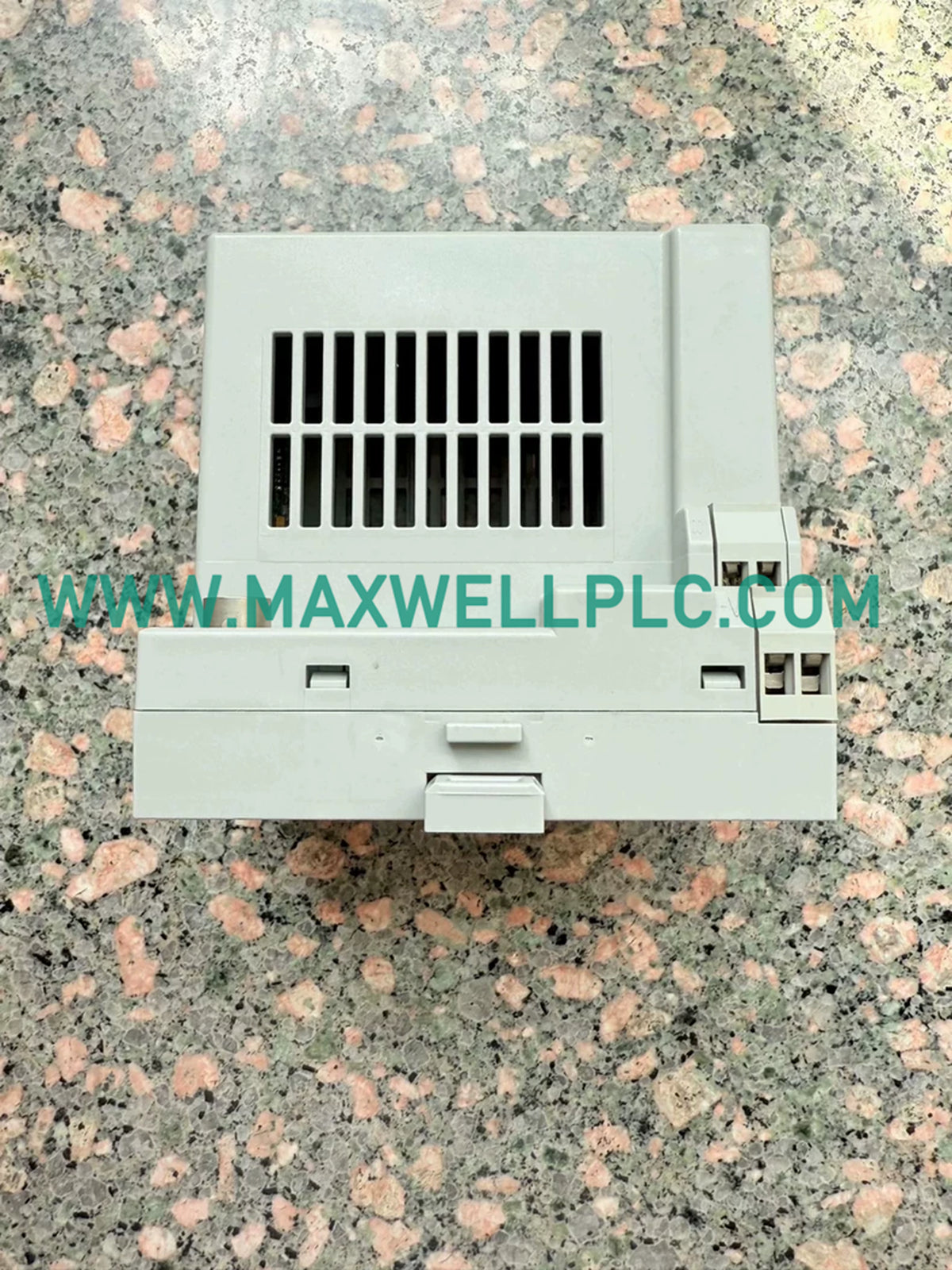

El Allen-Bradley 1794-ACN15, también catalogado como el adaptador de comunicación Flex I/O 1794-ACN15, funciona como un componente de hardware dedicado para la interfaz de red ControlNet dentro de las plataformas FLEX I/O. El módulo gestiona la conversión de la capa física y los protocolos de transferencia cíclica de datos entre los medios coaxiales ControlNet de alta velocidad y el bus de backplane localizado. Funciona como el administrador de nodo remoto, secuenciando hasta ocho bases terminales de E/S conectadas sin insertar degradación de procesamiento en los bucles de control digital o analógico.

Nomenclatura de sufijos y series de hardware

El identificador de catálogo principal define la configuración básica de la interfaz física, mientras que los sufijos de letras secuenciales rastrean las modificaciones de hardware. La configuración alfanumérica de línea de base designa una interfaz de medios no redundante ControlNet estándar que opera a través de terminaciones coaxiales BNC. Los identificadores de sufijo como /A, /B, /C y /D marcan revisiones de producción específicas, que rigen las actualizaciones de componentes internos y las reglas de compatibilidad de flash de firmware coincidentes en diferentes niveles de revisión del procesador.

Especificaciones físicas y eléctricas

Enrutamiento de datos de backplane determinista

Este módulo gobierna la capacidad de escalado de la densidad de E/S local mediante la ejecución de transferencias de datos predecibles a través de la estructura del bus interno. La unidad aplica protocolos de licencias de velocidad de comunicación del bus de backplane para mantener actualizaciones temporizadas entre la imagen del controlador y los canales físicos remotos. Estructura tramas de comunicación síncronas a través del bucle del backplane, asegurando un comportamiento determinista en las redes de control industrial al tiempo que evita la corrupción de datos al manejar combinaciones de submódulos discretos y analógicos de alta densidad.

Lista de verificación de componentes del paquete

• 1 unidad de hardware adaptador 1794-ACN15
• 1 documento de instrucciones de instalación

Protocolos de instalación en campo

• Estrategia de fijación al riel DIN

  Enganche la ranura superior de la base del adaptador en la parte superior del riel DIN, luego gire el módulo hacia abajo hasta que el resorte de bloqueo galvanizado encaje de forma segura en la línea de seguimiento.

• Matriz de conexión coaxial de red

  Alinee los pines internos del conector BNC con las dos ranuras del enchufe del cable de toma ControlNet, presione firmemente y gire el anillo exterior 90 grados en el sentido de las agujas del reloj para enganchar el bloqueo.

• Pasos de terminación de la fuente de alimentación

  Pase los cables de 24 V CC a las posiciones de la abrazadera del terminal positivo y negativo designadas, apretando los tornillos de fijación para evitar variaciones de impedancia local o estados de falla de energía.

• Alineación de enclavamiento del submódulo

  Deslice la base del terminal adyacente firmemente a lo largo de las ranuras laterales de la carcasa del adaptador para asegurar que el cabezal del bus de backplane multipin interno se asiente paralelo con cero desviación de pines.

Preguntas frecuentes

• ¿Qué limitaciones específicas rigen la capacidad de intercambio en caliente de este módulo mientras el bucle de backplane está energizado?

  El adaptador de comunicación no se puede quitar mientras el sistema está encendido. La extracción del adaptador abre el bucle de backplane local, lo que provoca una falla inmediata en todas las bases de E/S descendentes.

• ¿Cómo restringe el límite máximo de corriente de Flexbus el número de módulos conectados a este adaptador?

  El regulador de energía interno entrega hasta 640 mA. El consumo de corriente lógica combinado de todos los módulos conectados no debe exceder este valor, o el adaptador se apagará.

• ¿Qué firma de falla indica que el módulo se ha desconectado debido a una falta de coincidencia en la configuración de la red?

  Una falta de coincidencia de datos hace que los indicadores de estado parpadeen en rojo o ámbar, y el controlador maestro registra una falla de configuración de E/S, congelando los estados de salida actuales.

• ¿Esta unidad específica admite la configuración de redundancia de medios mediante líneas troncales duales?

  No. La configuración estándar no redundante presenta un único puerto conector BNC de red, lo que requiere un diseño de conexión de ruta única en lugar de la configuración de redundancia de doble puerto.

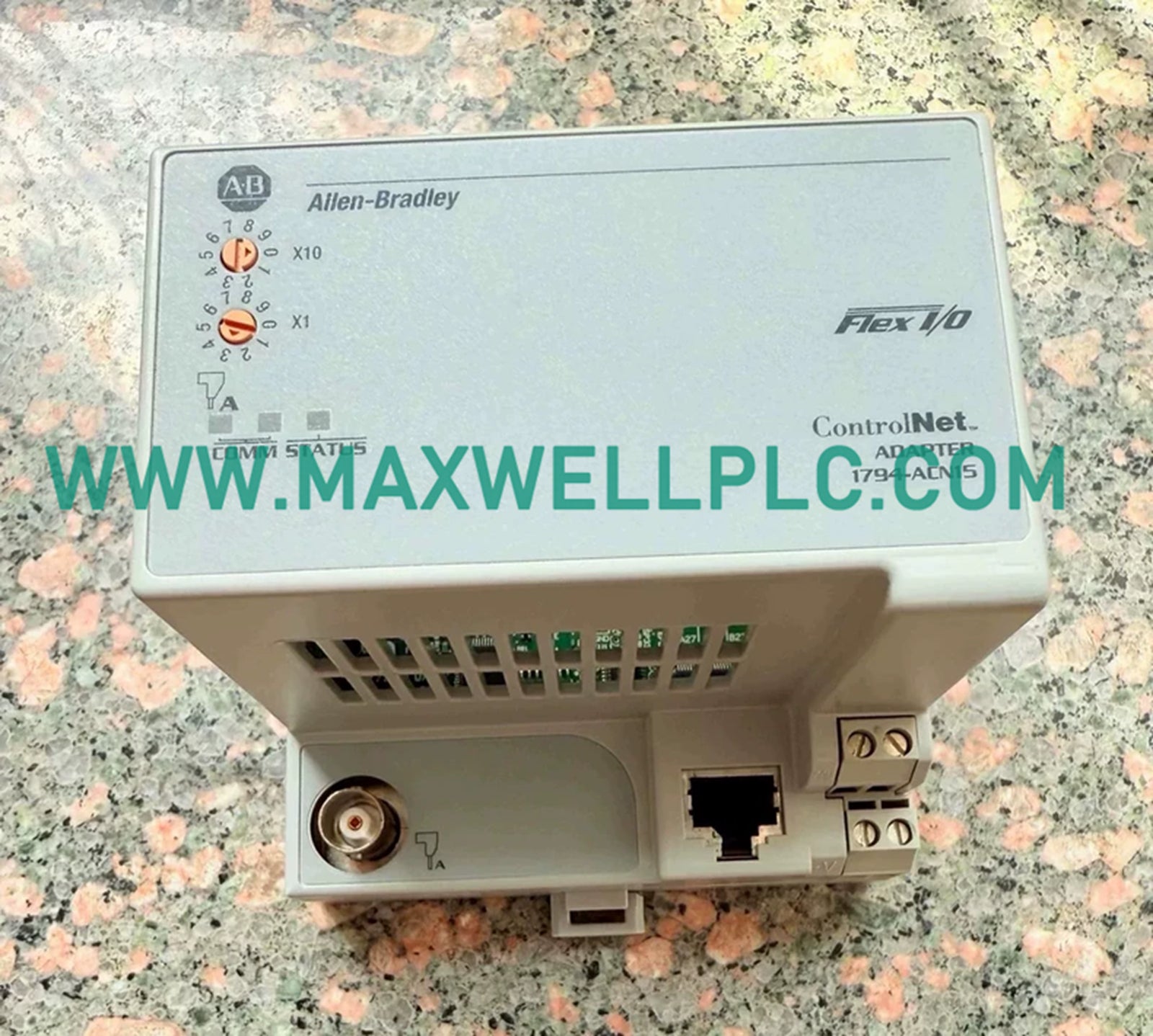

• ¿Cómo se asigna mecánicamente la dirección del nodo de estación de ControlNet en la interfaz de hardware?

  La dirección se configura utilizando dos interruptores giratorios ubicados en la parte frontal de la carcasa, lo que permite indexar valores entre 01 y 99 antes del montaje.

• ¿Qué paso se requiere para abordar un conflicto de memoria flash al emparejar componentes con procesadores más antiguos?

  La versión del adaptador debe coincidir con el código electrónico del software del controlador, lo que requiere una actualización de firmware a través de la red de control si se detecta una incompatibilidad de revisión.

• ¿Está fusionado el camino de aislamiento entre el enlace de comunicación y el circuito de entrada de 24 V CC?

  El aislamiento de 850 V CC se logra mediante optoacopladores y transformadores internos. Los terminales de alimentación de 24 V CC requieren fusibles externos limitadores de corriente para evitar la degradación del hardware.

• ¿Puede este adaptador funcionar en entornos donde hay condensación de humedad industrial?

  No. La carcasa IP20 de estilo abierto carece de sellos contra la humedad, lo que requiere su instalación dentro de una carcasa climatizada que mantenga condiciones de humedad relativa sin condensación.
