Descripción general del producto

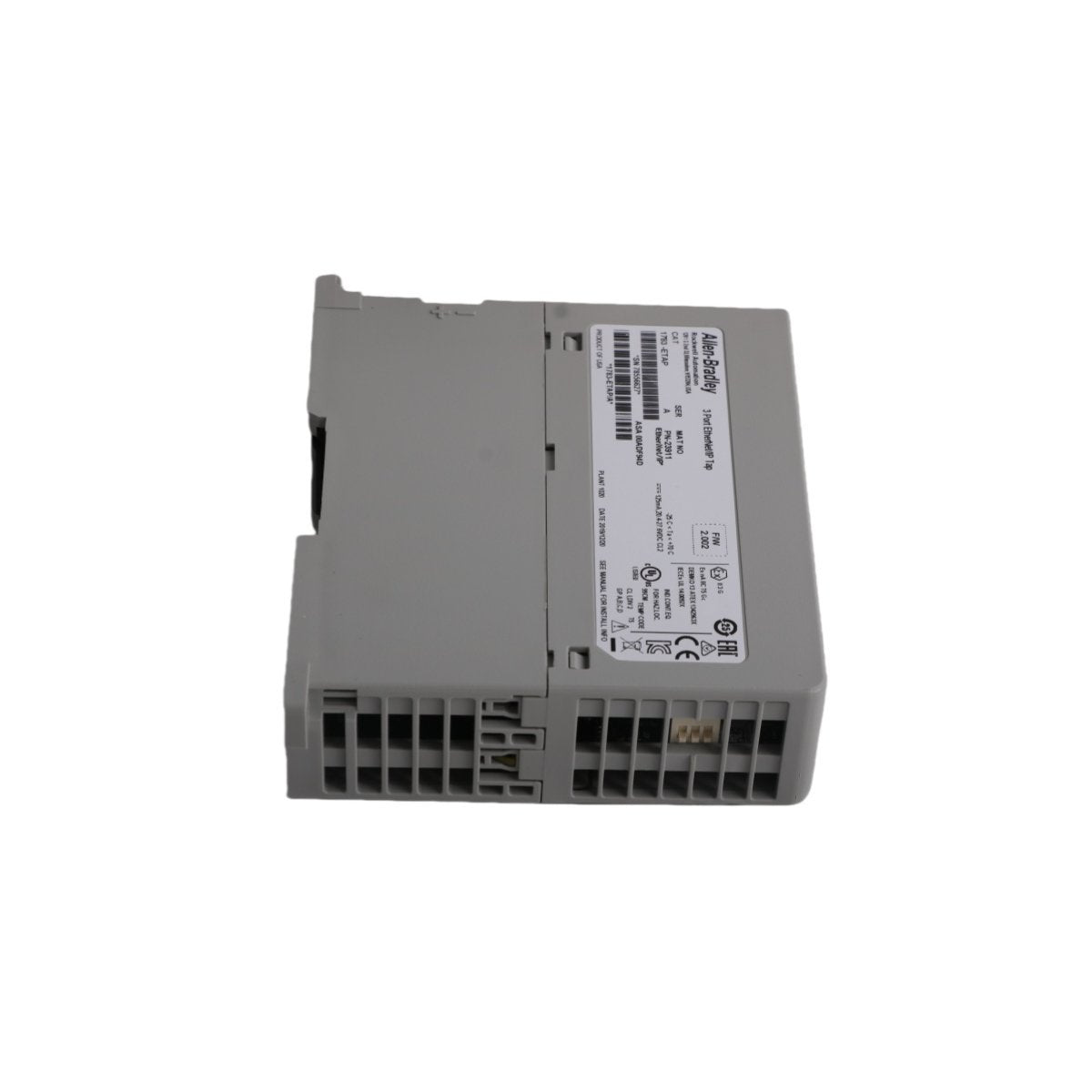

El Allen-Bradley 1783-ETAP es un tap EtherNet/IP de tres puertos de alto rendimiento, diseñado para proporcionar flexibilidad de red de alta velocidad para sistemas de automatización industrial. Este módulo sirve como puente para hardware que carece de un switch integrado, permitiendo que los dispositivos independientes participen en topologías de red sofisticadas Device Level Ring (DLR) y lineales. Al utilizar esta tecnología de switch integrada, los ingenieros pueden lograr redundancia de red y distribución de datos localizada sin el costo o el espacio en gabinete que requiere un switch gestionado tradicional.

Construido para la fiabilidad en entornos de fábrica exigentes, el 1783-ETAP asegura que los datos de E/S críticos en tiempo real permanezcan consistentes. Gestiona eficazmente el tráfico a nivel de dispositivo, permitiendo la conexión en cadena ("daisy-chaining") de controladores, variadores, y módulos de E/S mientras mantiene la comunicación de baja latencia requerida para líneas de fabricación de alta velocidad.

Arquitectura de red y beneficios funcionales

El 1783-ETAP está diseñado para resolver desafíos comunes de redes industriales, específicamente la integración de hardware antiguo o de un solo puerto en bucles redundantes modernos.

• Capacidad DLR: Soporta completamente la tecnología Device Level Ring (DLR), lo que permite una topología de anillo tolerante a una sola falla que proporciona alta disponibilidad del sistema.

• Flexibilidad de topología: Permite la transición sin problemas entre arquitecturas en estrella, lineal y en anillo, facilitando la escalabilidad de sistemas de transporte y celdas de ensamblaje.

• Configuración simplificada: Un puerto puede ser designado como supervisor de anillo a través del software estándar de Rockwell, automatizando la ruta de recuperación en caso de una rotura de cable.

• Diagnósticos mejorados: Los indicadores LED integrados proporcionan el estado en tiempo real de la actividad del enlace, la velocidad, y la integridad del anillo DLR, facilitando la rápida resolución de problemas in situ.

Especificaciones técnicas

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de modelo: 1783-ETAP

• Interfaz de red: 3 puertos RJ45 de cobre

• Velocidad Ethernet: 10/100 Mbps (Full o Half Duplex)

• Voltaje de entrada: 24 VCC nominal (rango de 20.4–27.6 VCC)

• Consumo de energía: 4.8 vatios máximo

• Consumo de corriente: 200 mA a 24 VCC

• Voltaje de aislamiento: 30 V (continuo), Tipo de aislamiento básico

• Temperatura de funcionamiento: -25 °C a 60 °C (-13 °F a 140 °F)

• Peso: 0.35 kg (0.77 lbs)

• Dimensiones: 15.5 x 14.0 x 10.7 cm

Aplicaciones y casos de uso industrial

• Empaquetado y transporte: Ideal para conectar E/S distribuidas a lo largo de líneas de producción largas donde una topología de anillo evita una falla total del sistema si un cable se daña.

• Manipulación de materiales: Integración de variadores de frecuencia (VFD) de un solo puerto en una red de control centralizada.

• Control de procesos: Garantía de rutas de comunicación redundantes para sensores y actuadores en entornos críticos de procesamiento químico o de alimentos.

• Paneles con espacio limitado: Sustitución de switches grandes de montaje en rack por taps compactos de montaje en carril DIN para ahorrar espacio significativo en el carril.
