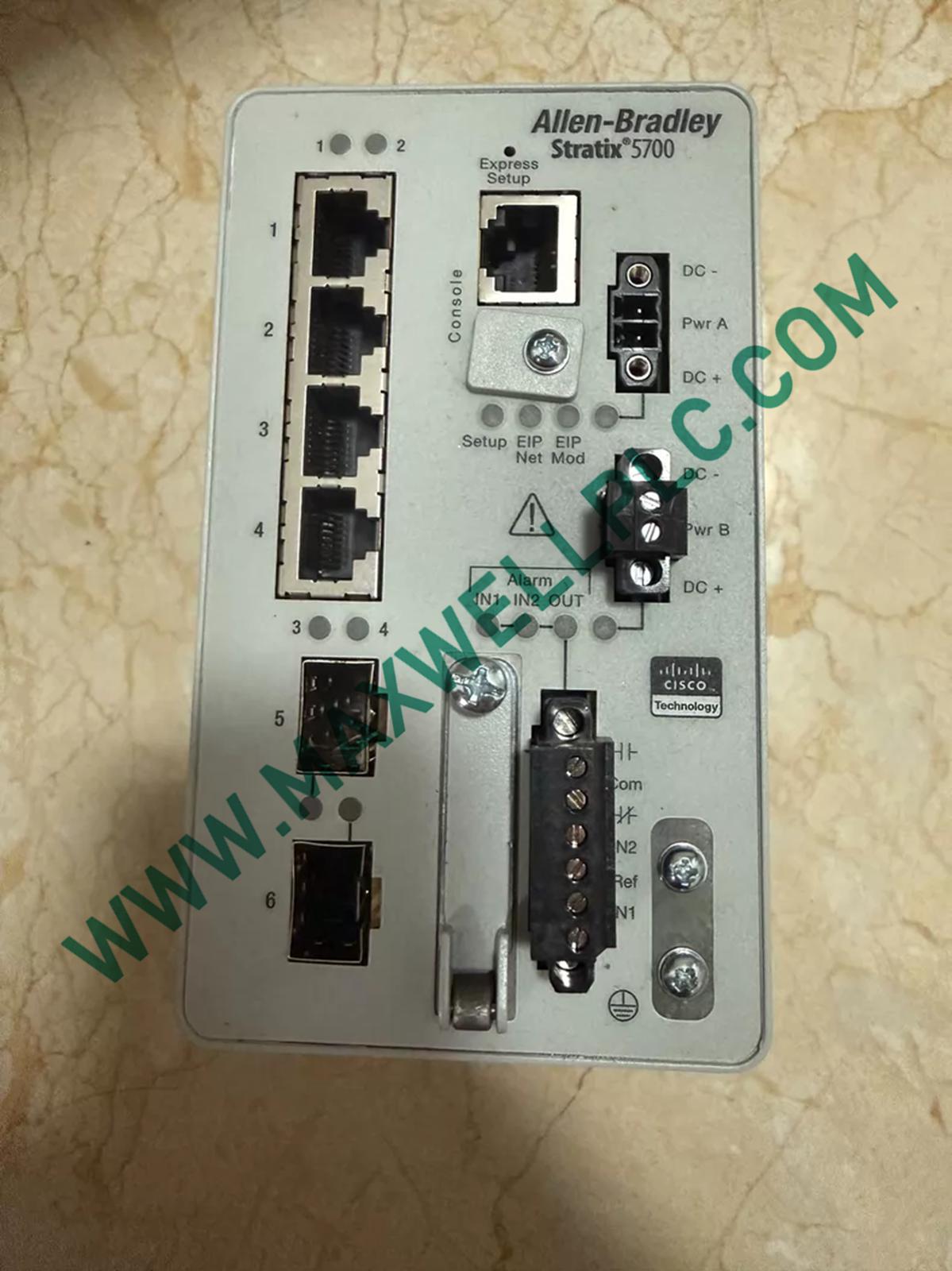

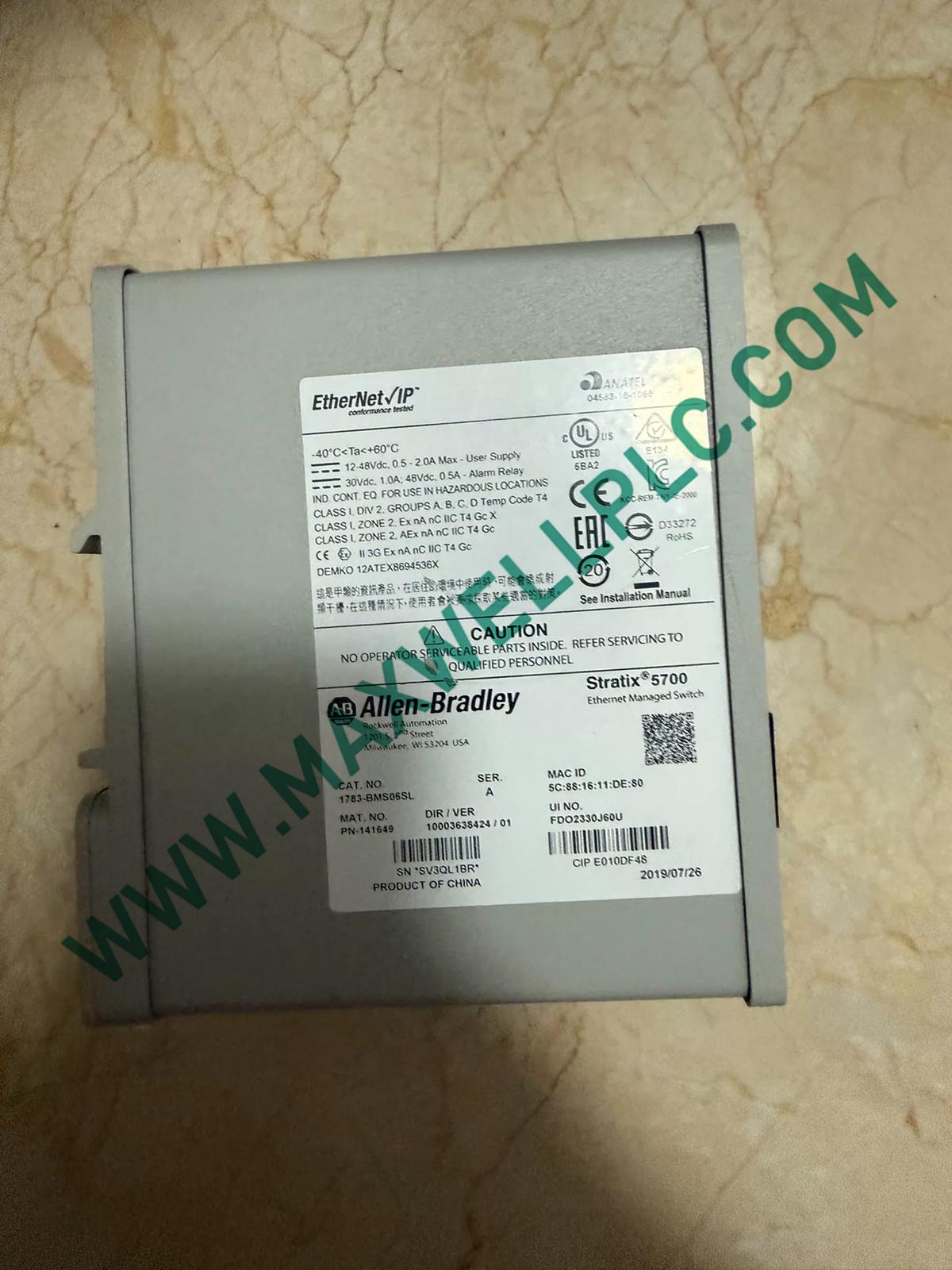

1783-BMS06SL Interruptor Ethernet Gestionado Allen-Bradley Serie Stratix 5700
-
Dimensiones: 25.3 x 20.3 x 10 cm
-
País de origen: USA
-
Pago: T/T, Western Union
-
Puerto de embarque: Xiamen
Configurado para la conmutación determinista del tráfico y el enrutamiento de paquetes en redes EtherNet/IP, el Allen-Bradley 1783-BMS06SL (Switch Ethernet Gestionado 1783-BMS06SL) proporciona una ejecución física/eléctrica directa.
Topología de puertos y arquitectura de módulos
- Número de parte del catálogo: 1783-BMS06SL
- Serie base: Stratix 5700
- Puertos de red totales: 6 puertos
- Interfaces de cobre RJ45: 4 puertos
- Interfaces de fibra SFP: 2 puertos
Especificaciones y parámetros de hardware
| Parámetro | Especificación |
|---|---|
| Modelo | 1783-BMS06SL |
| Marca | Allen-Bradley |
| Origen | EE. UU. |
| Peso | 1.0 kg |
| Dimensiones de envío | 25.3 x 20.3 x 10.0 cm |
| Temperatura de funcionamiento | -40 a 60 grados C |
| Consumo de energía | Rango de entrada de 12 a 48 VCC |
| Código arancelario | 8537101190 |
| Recuento total de puertos | 6 puertos (4 de cobre / 2 de fibra) |
Arquitectura determinista de Ethernet industrial
El switch gestionado 1783-BMS06SL aplica la gestión del protocolo de temporización de precisión IEEE 1588 sobre redes deterministas EtherNet/IP. La alta velocidad de conmutación de paquetes garantiza una baja fluctuación para la sincronización de las unidades, al tiempo que mantiene la compatibilidad del firmware flash en todos los perfiles de integración de Studio 5000 Logix Designer.
Resumen de envío del paquete
- 1 unidad de Switch Ethernet gestionado Stratix 5700 1783-BMS06SL
- 1 conector de bloque de terminales de alimentación extraíble
Instalación en campo e integración de envolventes

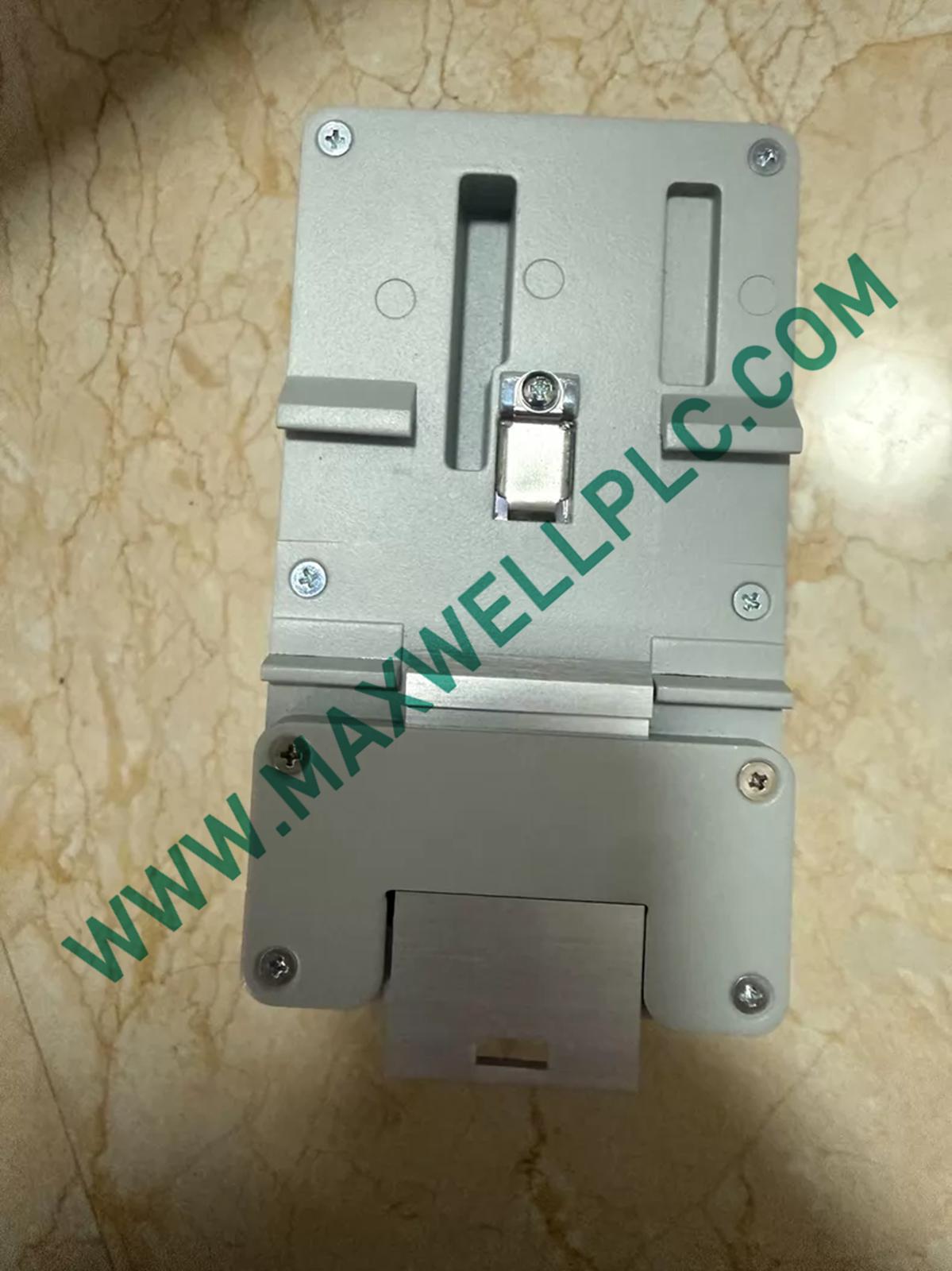

- Fijación en riel DIN: Enganche el pestillo de bloqueo trasero de forma segura en un riel DIN estándar de 35 mm dentro de una carcasa industrial NEMA o IP20 con conexión a tierra.
- Calibre del cable de alimentación: Termine las líneas de alimentación de 12 a 48 VCC utilizando un cable de cobre con una clasificación mínima de 75 grados C para cumplir con los requisitos de los terminales actuales.
- Cableado blindado: Conecte cables Ethernet STP de Categoría 5e o Categoría 6 con conectores RJ45 con conexión a tierra para minimizar la interferencia de ruido de alta frecuencia.
Preguntas frecuentes
-
P: ¿Qué rango de voltaje de entrada de energía acepta el switch 1783-BMS06SL?
El switch funciona con un rango nominal de entrada de alimentación de CC de 12 VCC hasta 48 VCC.
-
P: ¿Cuál es la disposición de los puertos físicos en el switch 1783-BMS06SL?
La unidad proporciona 6 puertos en total, que consisten en 4 puertos de cobre RJ45 y 2 puertos de fibra SFP.
-
P: ¿Qué rango de temperatura ambiente está aprobado para el funcionamiento del hardware?
El switch está clasificado para su implementación industrial en temperaturas ambiente de funcionamiento de -40 a 60 grados C.
-
P: ¿El 1783-BMS06SL admite montaje en riel DIN estándar?
Sí, la carcasa física integra un clip de montaje trasero incorporado para rieles DIN estándar de 35 mm.
-
P: ¿Qué protocolos de red se utilizan para la integración de ControlLogix?
El switch utiliza comandos de interfaz CIP a través de redes EtherNet/IP para la configuración en el software Studio 5000.
-
P: ¿Cómo mantiene el switch la redundancia de la topología de red?
El firmware del switch implementa el Protocolo Ethernet Resiliente y los Protocolos de Árbol de Expansión para evitar bucles de red.
-
P: ¿Qué peso físico y dimensiones de envío se aplican al producto empaquetado?
La unidad tiene un peso neto de 1.0 kg y dimensiones de envío de 25.3 x 20.3 x 10.0 cm.
-
P: ¿Qué tipo de conectores de fibra se utilizan en las ranuras de expansión?
Los 2 puertos de fibra aceptan módulos transceptores conectables de formato pequeño que utilizan conectores de fibra LC estándar.
