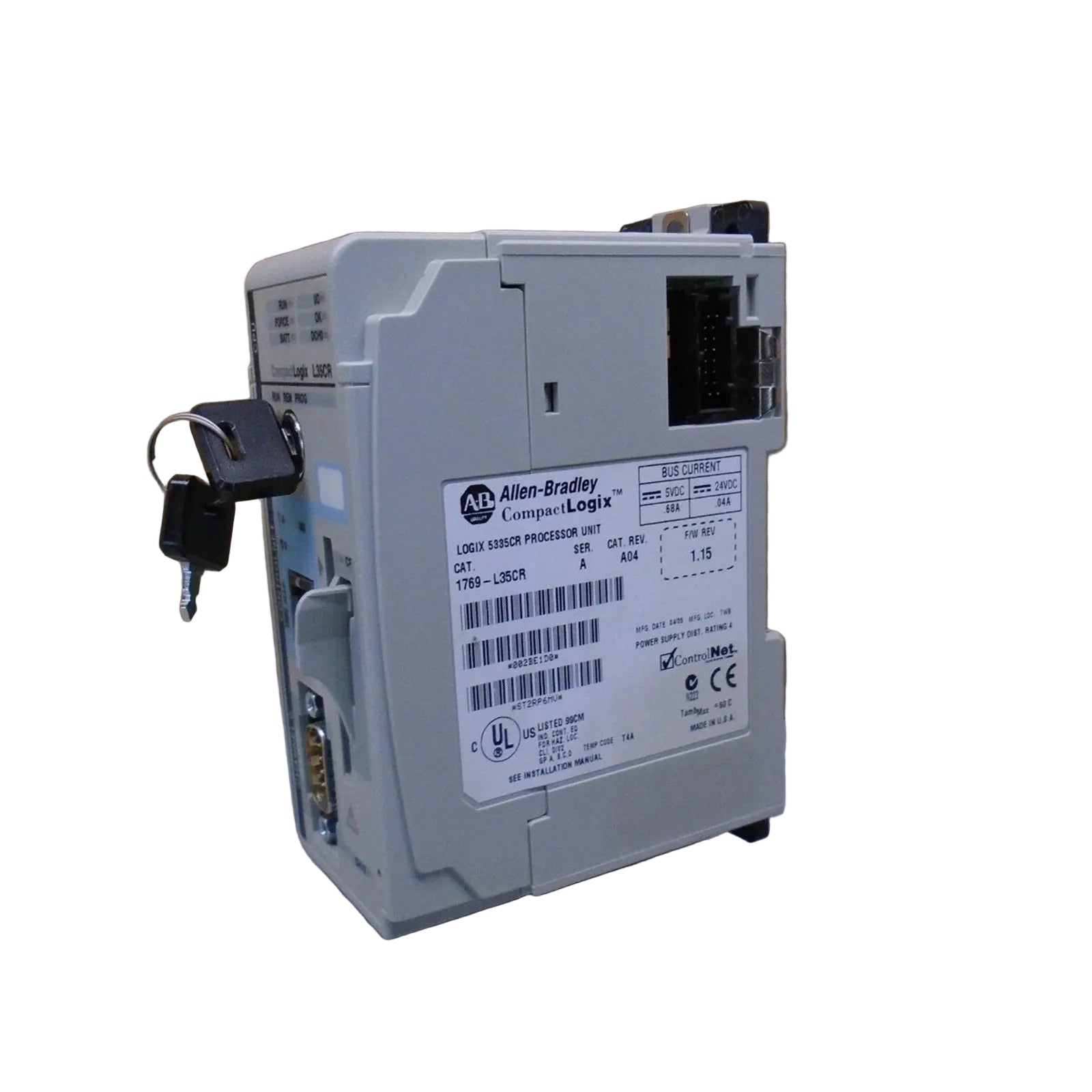

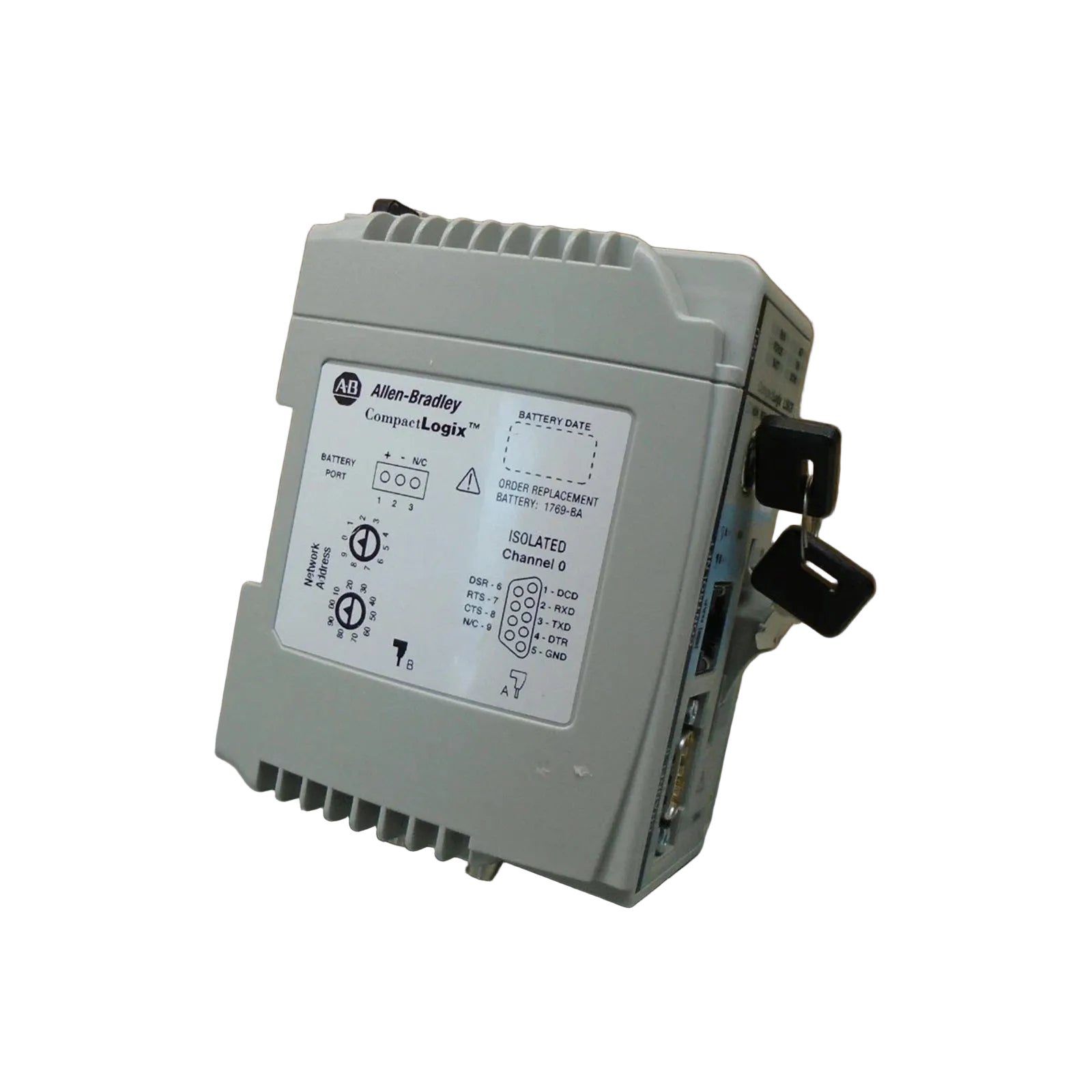

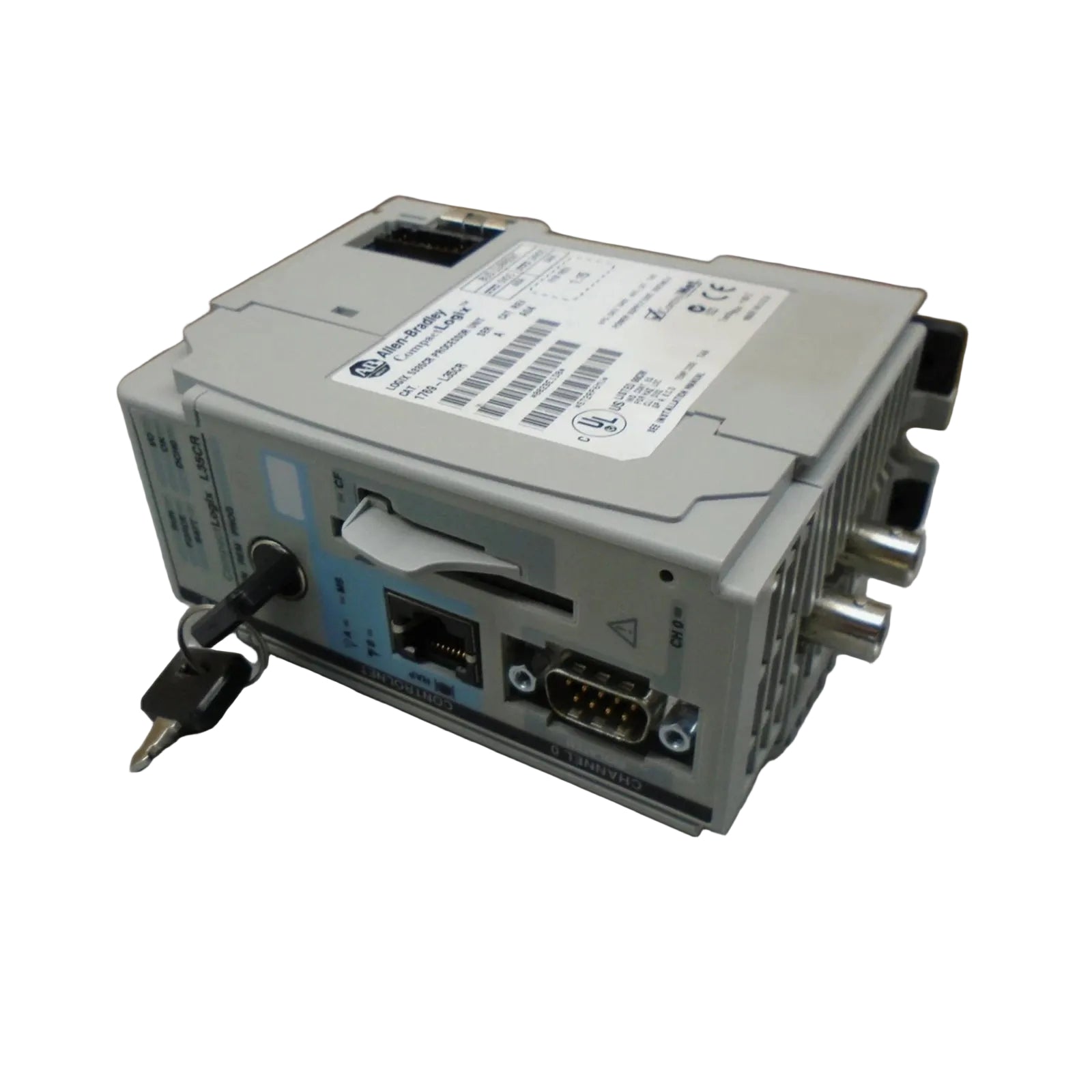

El Allen-Bradley 1769-L35CR, también catalogado como el Controlador de Automatización Programable 1769-L35CR, funciona como un componente de hardware dedicado para la ejecución de procesos ControlNet deterministas y el control lógico dentro de plataformas de automatización industrial.

Sufijo y designador de modelo

El controlador 1769-L35CR es una solución de hardware integrada con 1,5 MB de memoria integrada. El sufijo "CR" designa el soporte para conectividad ControlNet redundante, lo que proporciona redundancia de medios a nivel de canal para la comunicación de E/S industrial de misión crítica.

Especificaciones de hardware

Conectividad de red determinista

Este controlador gestiona la velocidad de comunicación del bus de la placa base y admite la compatibilidad con el firmware flash para el mantenimiento del sistema. Su arquitectura permite un escalado preciso de la densidad de E/S, admitiendo hasta 30 módulos Compact I/O. El rendimiento determinista de la red se mantiene mediante la adhesión a parámetros de programación ControlNet y convenciones de direccionamiento de nodos específicos.

Información para pedidos

• 1 x controlador ControlNet 1769-L35CR.

• 1 x tapa final 1769-ECR.

• Nota: los cables de comunicación, el software de programación y los cables de conexión ControlNet se suministran como elementos de catálogo separados.

Pautas de instalación en campo

• Montaje: instalar en un riel DIN estándar de 35 mm o en la superficie de un panel. Asegúrese de la orientación vertical para mantener las rutas de disipación de calor por convección.

• Conexión a tierra: conectar el terminal de conexión a tierra del chasis a un punto de tierra limpio utilizando un conductor de 2,5 mm cuadrados para mitigar el ruido de modo común.

• Comunicación: utilizar cableado coaxial de 75 ohmios para los puertos ControlNet; asegúrese de que el blindaje de alta frecuencia esté correctamente conectado a tierra a nivel de la toma.

• Cableado: mantener el aislamiento físico entre las interfaces serie de bajo voltaje y el cableado de distribución de energía de alta corriente para evitar la diafonía.

Detalles de despacho logístico

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Envío a través de DHL/FEDEX/UPS.

• Todas las unidades se aseguran en embalajes industriales antiestáticos para garantizar la integridad mecánica y proteger contra descargas electrostáticas durante el tránsito.

Consultas técnicas frecuentes

• ¿La unidad admite el intercambio en caliente?

  El 1769-L35CR no admite el intercambio en caliente. Se debe quitar toda la energía de la placa posterior del chasis antes de insertar o quitar el controlador. La inserción en vivo provocará transitorios de alto voltaje en los pines de la placa posterior.

• ¿Cómo se configura la redundancia de ControlNet?

  La redundancia se gestiona a través de los puertos principales y del canal B. La topología de la red debe configurarse para medios redundantes, y los parámetros de programación deben sincronizarse en todos los nodos para garantizar una transición perfecta.

• ¿Cuál es la capacidad máxima del módulo de E/S?

  El controlador admite hasta 30 módulos Compact I/O a través del bus local. Exceder este límite activará una falla de comunicación del bus de E/S, ya que la fuente de alimentación y el ancho de banda de la placa posterior no pueden admitir nodos adicionales.

• ¿Cómo se gestiona el flash de firmware?

  Las actualizaciones de firmware se realizan a través del puerto serie o de red. El proceso requiere una fuente de alimentación estable. La falta de energía durante la secuencia de flash corromperá el cargador de arranque, lo que dejará la CPU inactiva.

• ¿El puerto RS-232 está aislado?

  El puerto RS-232 está diseñado para configuración punto a punto y comunicación serie ASCII. No está aislado galvánicamente; por lo tanto, se recomienda el uso de un aislador serie externo al conectar a equipos remotos.

• ¿Cómo se segmenta la memoria?

  La memoria de 1,5 MB está particionada para lógica de usuario, tablas de datos y búferes de comunicación. El monitoreo del consumo de memoria es necesario para evitar errores de "memoria insuficiente" durante ediciones en línea o operaciones de sondeo de E/S pesadas.

• ¿Qué causa la pérdida de paquetes de ControlNet?

  La pérdida de paquetes a menudo se debe a conectores BNC sueltos o a una terminación deficiente del cable. Asegúrese de que todas las tomas de ControlNet estén seguras y de que la red esté correctamente terminada con resistencias de 75 ohmios en ambos extremos.

• ¿Se puede utilizar el puerto NAP para control permanente?

  El puerto de acceso a la red (NAP) es solo para tareas de diagnóstico y programación temporal. No está diseñado para conectividad permanente o bucles de control de alta velocidad. El uso inadecuado puede causar errores de trama de comunicación.
