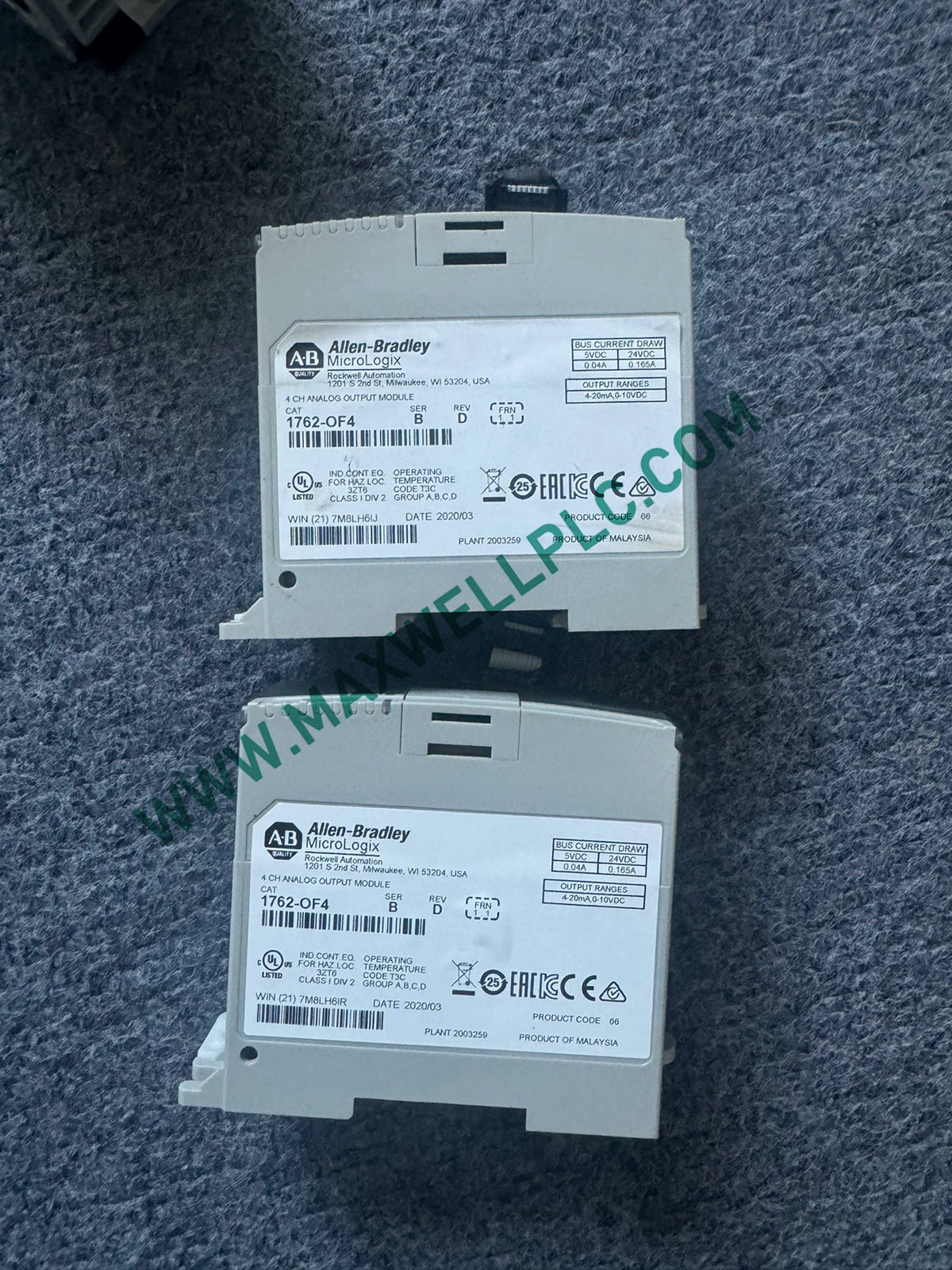

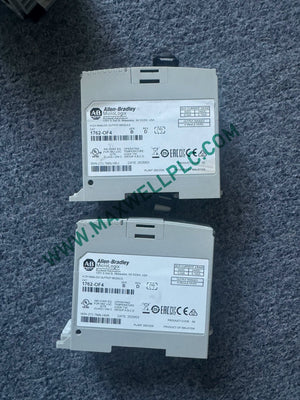

El Allen-Bradley 1762-OF4, también catalogado como el módulo de salida analógica 1762, funciona como un componente de hardware dedicado para convertir palabras digitales de bus de fondo de Logix en señales de campo de 0-10 VCC o 4-20 mA dentro de los racks de expansión local MicroLogix 1200.

Decodificación del número de catálogo

• 1762-: Familia de E/S de expansión MicroLogix 1200
• OF: Tipo de módulo de salida analógica
• 4: 4 canales de salida de un solo extremo

Especificaciones de hardware

Notas sobre latencia del bus de fondo y firmware Flash

El 1762-OF4 se conecta a una CPU MicroLogix 1200 (1762-Lxx) o a una base 1762-L24/L40 a través del conector de expansión del lado derecho. El intercambio de datos utiliza el protocolo de bus de fondo paralelo de 8 bits propietario del 1762; la tasa de actualización por palabra de salida es de 1 exploración del archivo de datos "OW", sin marca de tiempo determinista. El firmware es de máscara ROM fija; no existe una ruta de actualización flash en esta clase de módulo. La escalabilidad de la densidad de E/S está limitada a 8 módulos por cadena de CPU, incluyendo E/S 1762 mixtas; si se superan los 8, el noveno nodo se desconecta sin reintento de bus. No se proporciona aislamiento de canal a canal: las 4 salidas comparten un retorno interno común de 24 VCC; el aislamiento galvánico externo debe agregarse en campo para bucles peligrosos.

Información para pedidos

• 1 x Módulo de salida analógica de 4 canales 1762-OF4
• 1 x Bloque de terminales extraíble (preinstalado)
• 2 x Clips de retención para carril DIN

Normas de cableado y carril DIN

• Encajar en carril DIN de 35 mm (EN 60715) o asegurar con 2 tornillos de panel M4, par de apriete 0,8 N·m.
• Usar cable trenzado de 0,2-1,5 mm² con terminales; longitud de pelado 6 mm.
• Separar los pares de salida analógica de la alimentación de 24 VCC y el cableado del relé por 50 mm o pasar por conductos separados.
• Conectar a tierra el carril de montaje del módulo al bus de tierra del panel con conductor verde/amarillo de 2,5 mm².
• No conectar la alimentación de campo del bucle de 4-20 mA a los terminales del módulo; el cumplimiento de sumidero/fuente es solo interno del bus de fondo de 24 VCC.

Preguntas frecuentes

P: ¿Se puede cambiar en caliente el 1762-OF4 en un rack MicroLogix 1200 alimentado?

R: No. El bus de expansión 1762 no tiene inserción de energía escalonada. Quitar o insertar bajo alimentación de bus de fondo de 24 VCC provoca arcos en el conector de cinta y fuerza el código de falla 0015h de la CPU. Desenergizar antes de cambiar.

P: ¿Cuál es la carga de corriente del bus de fondo extraída de la CPU?

R: 90 mA a 24 VCC nominales. Una CPU 1762-L40 suministra un máximo de 450 mA a la expansión; instalar 5 x 1762-OF4 deja 0 mA de margen y dispara la subtensión del bus.

P: ¿Están eléctricamente aisladas entre sí las 4 salidas analógicas?

R: No. Todos los canales comparten una referencia común interna de 0 V conectada al retorno del bus de fondo de 24 VCC. Los bucles diferenciales requieren aisladores externos; la diafonía entre canales es típica del 0,1% sin aislamiento.

P: ¿Se puede mezclar el tipo de salida por canal (por ejemplo, ch1 tensión, ch2 corriente)?

R: No. El modo de salida es global por módulo, configurado por el bloque de interruptores DIP SW1 en el lateral: los 4 canales son 0-10 VCC o los 4 son 4-20 mA. La mezcla por canal requiere dos módulos.

P: ¿Qué resolución D/A se aplica al rango de 4-20 mA?

R: Monotónico de 14 bits. 4 mA = 0 cuentas, 20 mA = 16383 cuentas. El tamaño del paso es de 0,00098 mA; la escala completa de 21 mA se limita a 16383 sin falla por desbordamiento.

P: ¿El módulo admite la superposición de señales HART en 4-20 mA?

R: No. El 1762-OF4 utiliza una etapa de salida de sumidero pasivo con cumplimiento interno de 24 VCC. La inyección de módem HART requiere una derivación externa de 250 ohmios y un aislador, no es nativa.

P: ¿Impacto mínimo de la exploración al escribir el archivo de datos OW?

R: Una exploración de escalera escribe la palabra OWx:y en el latch D/A. Si la exploración de la CPU es de 4 ms, la latencia de actualización de la salida es de 4 ms como máximo. Una actualización más rápida necesita un 1769-OF4 en CompactLogix, no un 1762.

P: ¿Qué sucede si el bus de fondo de 24 VCC cae por debajo de 20 VCC?

R: La referencia D/A colapsa; las salidas se desplazan linealmente. A 18 VCC, el módulo falla por subtensión del bus, las salidas se dirigen a 0 V / 4 mA en caso de falla baja hasta que la histéresis de restauración de 21 VCC se borra.
