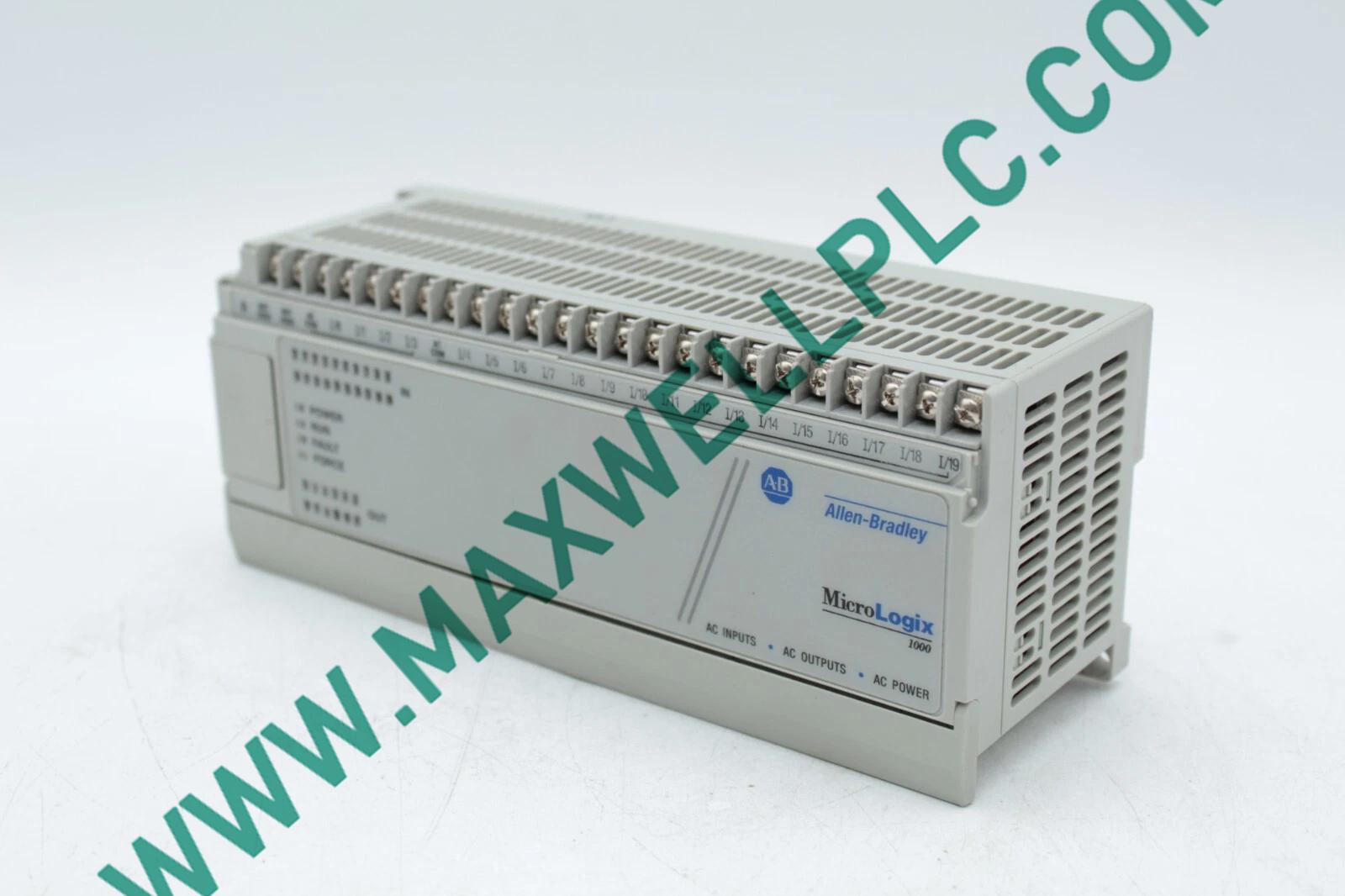

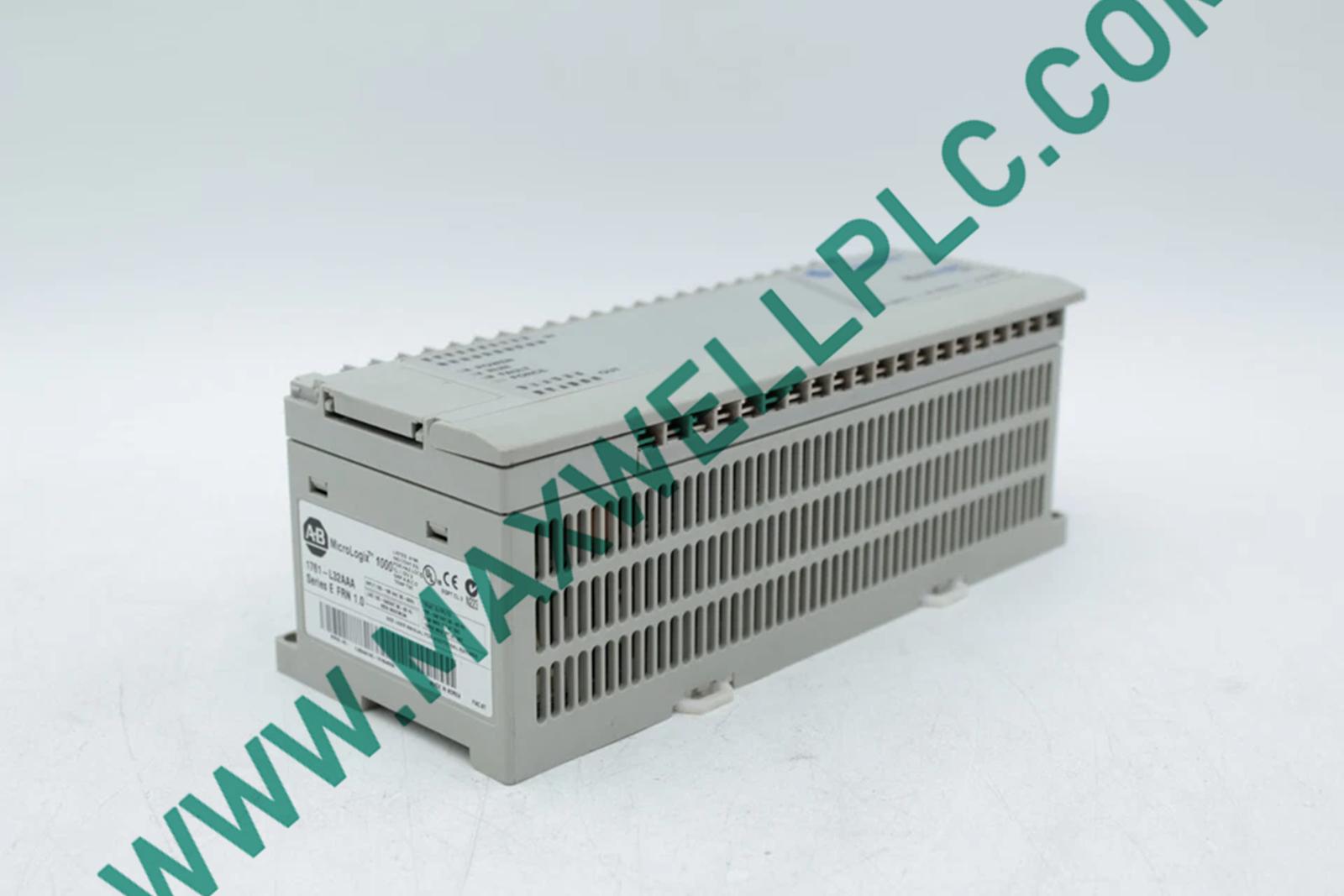

El Allen-Bradley 1761-L32AAA sirve como unidad de controlador principal 1761L32AAA MicroLogix 1000 utilizada para ejecutar el procesamiento discreto de lógica de escalera y la conmutación de señales de E/S de CA/CC multicanal en las plataformas de control MicroLogix.

Identificación de variantes de hardware

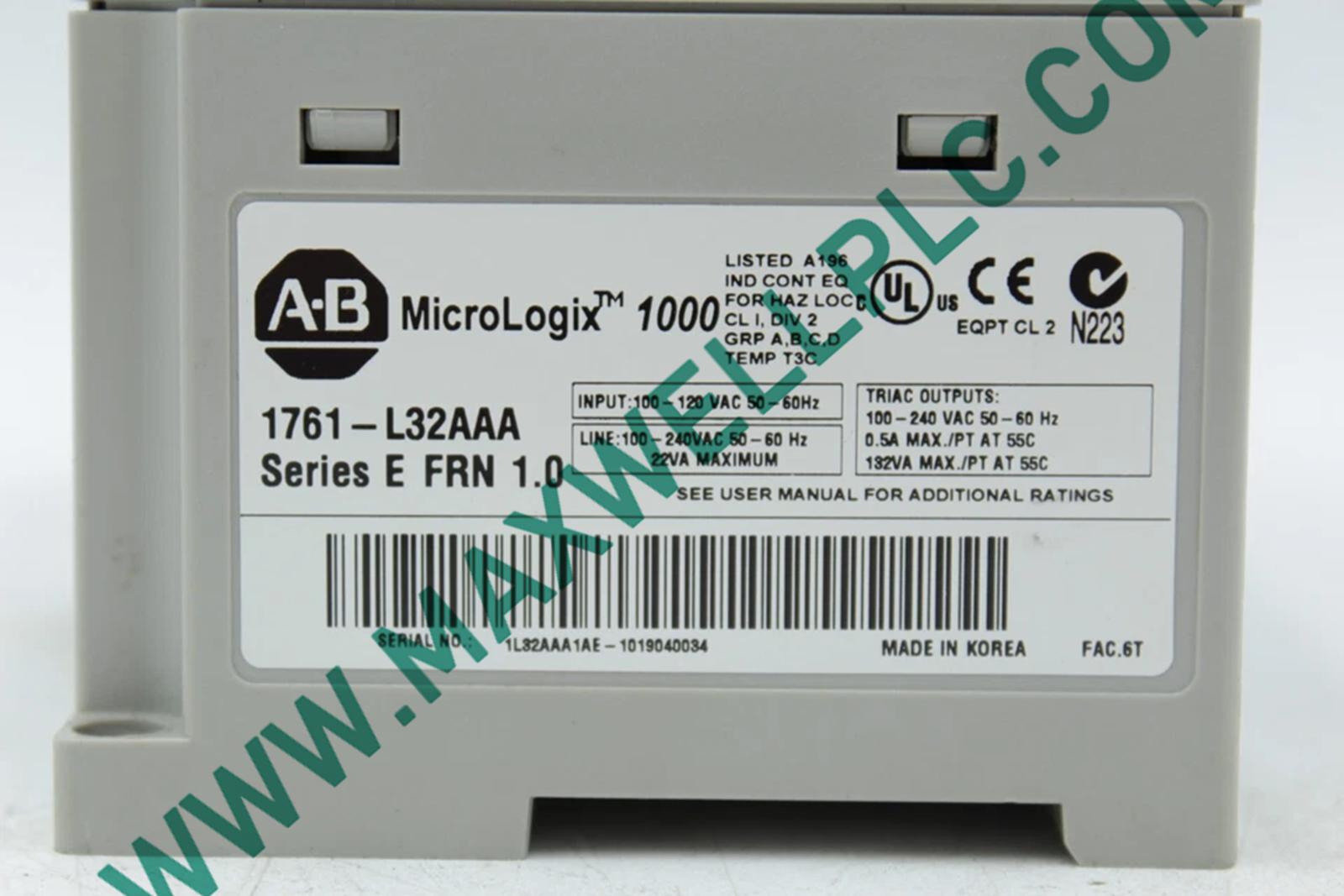

• 1761-L32AAA: Modelo de catálogo principal que presenta una fuente de alimentación de 120/240 VCA integrada, 20 entradas digitales de CA, 10 salidas de estado sólido TRIAC y 2 salidas de relé electromecánico.
• 1761L32AAA: Número de pieza equivalente del fabricante que designa el paquete de controlador compacto de 32 puntos para montaje en panel de gabinete.

Especificaciones eléctricas y físicas

Red determinista y ejecución de bus

El microcontrolador utiliza canales de velocidad de comunicación internos de alto rendimiento para ejecutar exploraciones de programas cíclicas y mantener actualizaciones de red EtherNet/IP o DH-485 deterministas a través de convertidores de interfaz periféricos. La escalabilidad de la densidad de E/S de bloque fijo optimiza el espacio del panel sin necesidad de backplanes de rack separados. La memoria no volátil integrada conserva la lógica del programa de escalera y los registros internos del sistema a través de los ciclos de encendido del host, al tiempo que garantiza la compatibilidad total con la actualización de firmware.

Lista de componentes del paquete

• 1 x Conjunto de controlador MicroLogix 1000 1761-L32AAA
• 1 x Unidad de cubierta de bloque de terminales extraíble

Protocolos de montaje y directrices de instalación en campo

Montaje en superficie de gabinete y riel DIN

• Monte el controlador verticalmente en un riel DIN de 35 mm con conexión a tierra o fíjelo directamente a un panel posterior metálico con tornillos de montaje M4.
• Mantenga un espacio libre mínimo de 50 mm por encima y por debajo de la carcasa para facilitar la refrigeración por convección natural y la disipación térmica.

Reglas de cableado de alimentación y señal de campo

• Conecte la alimentación de funcionamiento principal (120/240 VCA) a los terminales de línea dedicados utilizando conductores de cobre de 14 AWG a 22 AWG.
• Separe los conductos de entrada/salida de CA de alto voltaje de las líneas de comunicación de CC de bajo voltaje por al menos 30 cm para suprimir la diafonía capacitiva.
• Asegúrese de que el terminal de tierra de protección (PE) esté conectado de forma segura al bus de tierra del panel central antes de aplicar el voltaje de funcionamiento.

Preguntas frecuentes sobre el funcionamiento técnico

• ¿Cuál es el requisito de voltaje de funcionamiento principal para el 1761-L32AAA?

  La fuente de alimentación interna funciona con una fuente de voltaje de línea de CA nominal de 120/240 VCA.

• ¿Cómo se dividen los 32 puntos de E/S discretas entre entradas y salidas?

  El controlador proporciona 20 entradas de CA digitales (120 VCA), 10 salidas de estado sólido TRIAC y 2 salidas de relé electromecánico aisladas.

• ¿Se permite el intercambio en caliente o el reemplazo en vivo para este controlador?

  No. La alimentación principal de CA debe desconectarse por completo antes de instalar, quitar o cablear la unidad de control.

• ¿Qué tipo de puerto de comunicación está disponible en la unidad?

  El controlador incluye un puerto de comunicación punto a punto RS-232-C compatible con los protocolos DF1, DH-485 y Modbus RTU esclavo a través de módulos adaptadores.

• ¿Cómo se protegen las salidas TRIAC contra picos de voltaje?

  Se deben conectar amortiguadores RC externos o varistores de óxido metálico (MOV) a través de cargas inductivas para suprimir los transitorios de voltaje a través de los interruptores TRIAC.

• ¿Qué rango de tamaño de cable se ajusta a los bloques de terminales de tornillo integrados?

  Las conexiones de terminales aceptan cables de cobre sólidos o trenzados con tamaños que van desde 14 AWG hasta 22 AWG.

• ¿Cuál es la capacidad máxima de corriente continua por contacto de salida de relé?

  Los 2 contactos de relé electromecánicos admiten hasta 2,5 A de corriente continua por punto para circuitos de control de CA/CC de propósito general.

• ¿Cómo conserva la unidad la memoria del programa durante los cortes de energía?

  La lógica del programa de escalera del usuario y los parámetros de configuración se almacenan permanentemente en la memoria flash no volátil EEPROM integrada.
