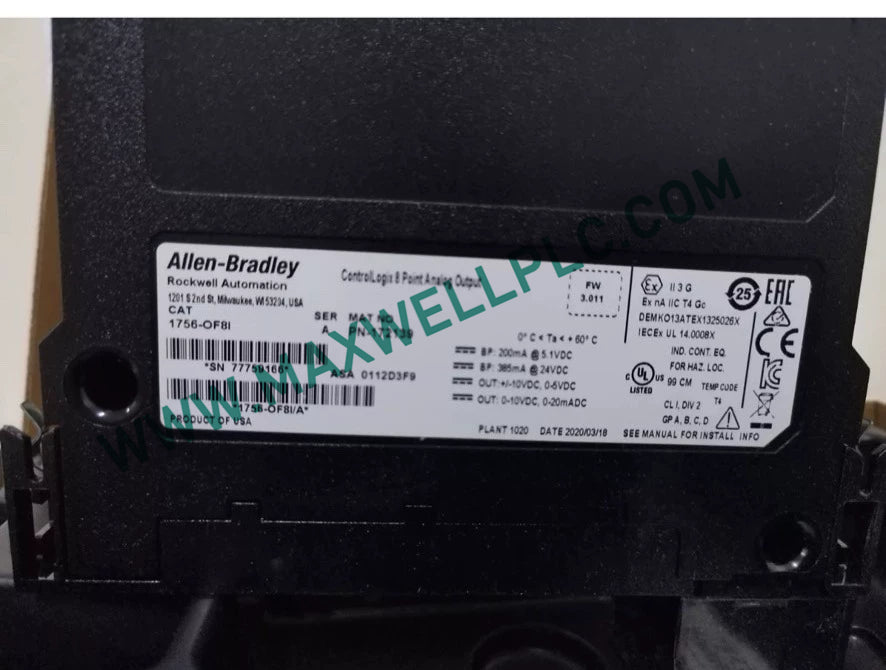

El Allen-Bradley 1756-OF8I, también catalogado como Módulo de Salida Analógica Aislada 1756-OF8I, funciona como un componente de hardware dedicado para la generación de señales analógicas de alta precisión y el control de bucles dentro de las arquitecturas de sistemas ControlLogix.

Estructura del modelo y desglose de la topología

• 1756: Plataforma de montaje en la placa base del chasis modular ControlLogix.
• OF8: Arquitectura de conversión de salida analógica de 8 canales que admite modos de voltaje y corriente.
• I: Diseño de salida aislada de canal a canal que proporciona protección galvánica dedicada por punto.

Parámetros técnicos y límites de operación

Ejecución determinista de la placa base de red

El circuito de salida analógica aislada procesa parámetros de control digital en señales de campo precisas mientras mantiene una velocidad de comunicación de bus de la placa base constante a través de las redes deterministas EtherNet/IP. Los convertidores DAC de escalera R individuales proporcionan una conversión monotónica de 16 bits sin códigos perdidos, lo que garantiza una escalabilidad de densidad de E/S fluida y una compatibilidad perfecta con el firmware del controlador.

Manifiesto del paquete

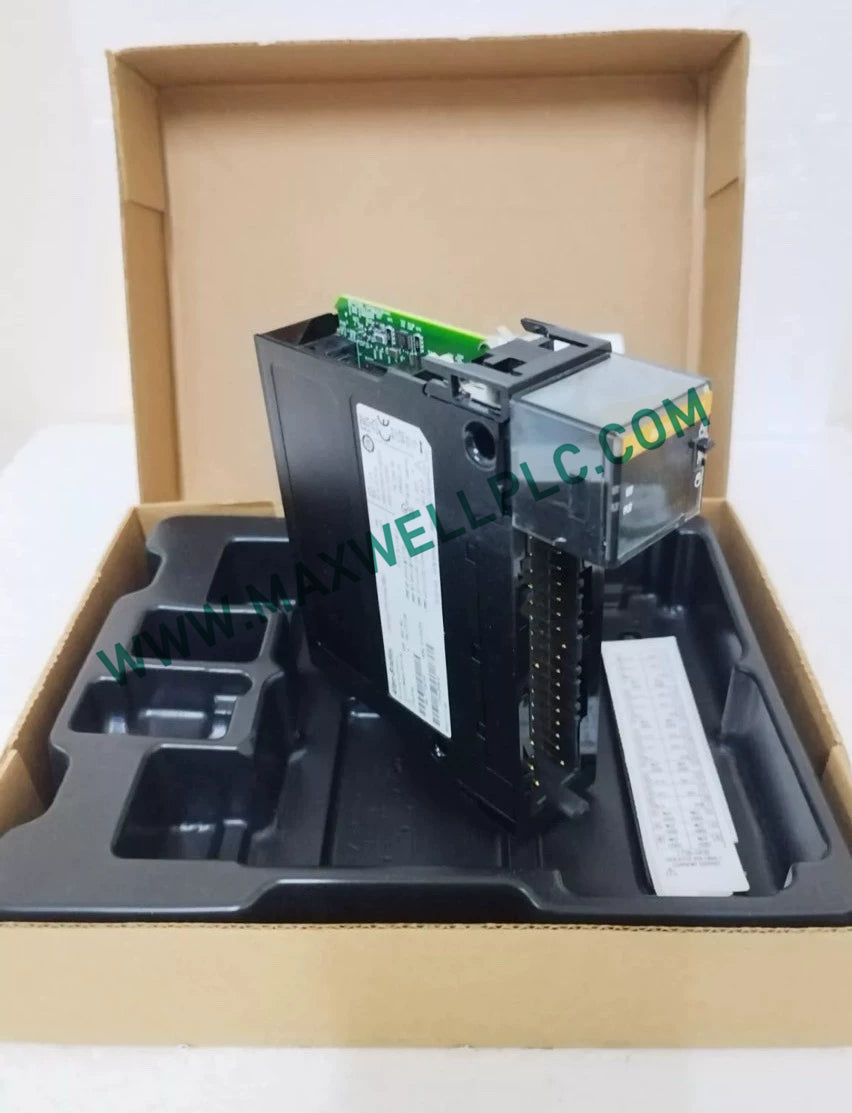

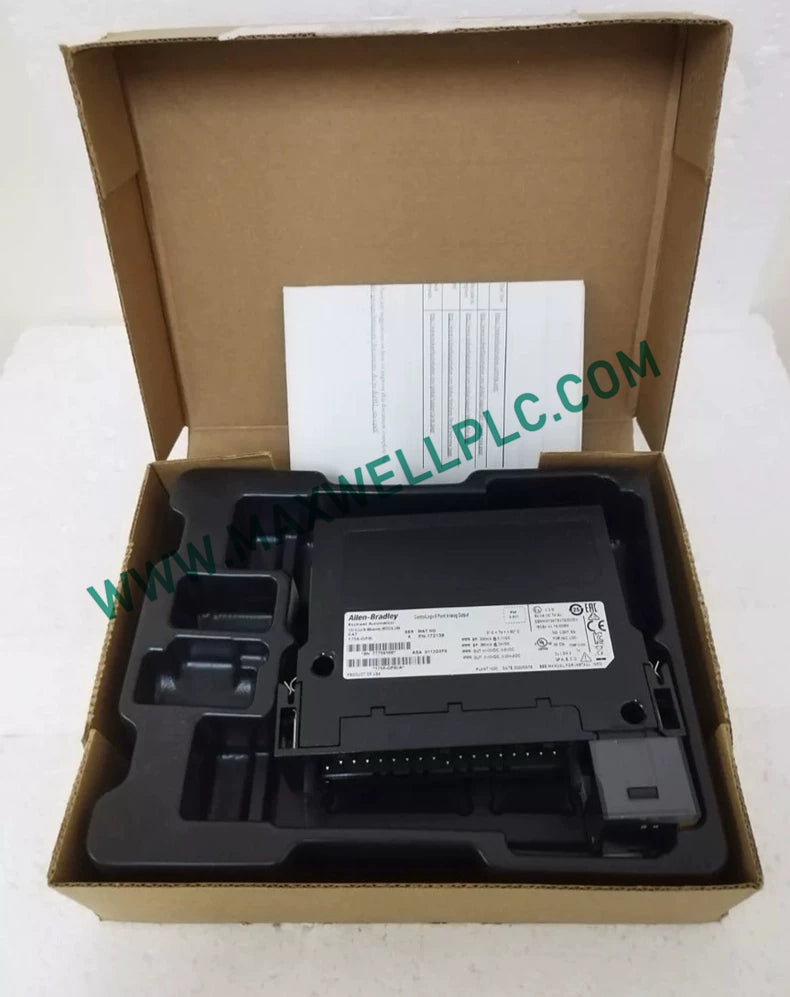

• 1 x Módulo de salida analógica aislada de 8 puntos Allen-Bradley 1756-OF8I

Directrices de instalación y cableado del panel

• Alinee las guías de la tarjeta trasera del módulo con la ranura del chasis 1756 seleccionada e insértelo hasta que los pestillos laterales encajen en su lugar.
• Asegure el cableado de salida de campo a un conjunto de bloque de terminales extraíble de 36 pines 1756-TBCH o 1756-TBS6H.
• Dirija los pares de señales analógicas de corriente/voltaje individuales utilizando cables blindados trenzados para evitar el acoplamiento de ruido eléctrico.
• Conecte los blindajes de drenaje del cable directamente a la barra de bus de tierra del gabinete en un único punto.

Preguntas frecuentes

• ¿Qué rangos de señal de salida son compatibles con el módulo 1756-OF8I?

  El módulo genera salidas de corriente de 0-20 mA y 4-20 mA, junto con salidas de voltaje de +/-10 V, 0-10 V y 0-5 V.

• ¿Qué arquitectura de conversión digital a analógica se implementa en esta tarjeta?

  La conversión utiliza una estructura DAC de escalera R que garantiza la monotonicidad sin códigos perdidos en todos los rangos de operación.

• ¿Qué consumo de corriente requiere el módulo del riel de suministro externo de 24 VCC?

  Los circuitos internos de la unidad de salida analógica consumen 400 mA del riel de suministro de 24 VCC a plena carga.

• ¿Qué clasificación de aislamiento galvánico se proporciona entre los canales de salida individuales?

  El módulo proporciona un aislamiento eléctrico continuo de 50 V de canal a canal y de canal a placa base.

• ¿Cómo detecta el hardware las fallas de cableado en los canales de salida?

  El módulo detecta condiciones de circuito abierto en modo de salida de corriente y condiciones de cortocircuito en modo de salida de voltaje.

• ¿Qué nivel de protección contra sobretensiones está integrado en los terminales de campo?

  Las conexiones de los terminales cuentan con protección continua contra sobretensiones contra picos accidentales de hasta +/-30 VCC.

• ¿Qué bloques de terminales extraíbles están certificados para su uso con este módulo?

  El cableado de conexión de campo requiere el bloque RTB de 36 pines 1756-TBCH (abrazadera de resorte) o 1756-TBS6H (abrazadera de tornillo).

• ¿Se puede quitar o insertar el módulo 1756-OF8I mientras la alimentación del chasis está activa?

  Sí, el hardware admite la extracción e inserción con alimentación (RIUP) sin causar interrupciones en la placa base del chasis.
