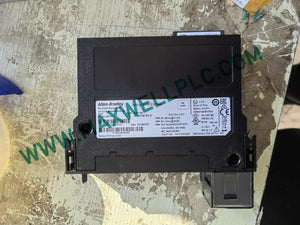

El Allen-Bradley 1756-OB16D, también catalogado como el Módulo de Salida Digital 1756-OB16D, funciona como un componente de hardware dedicado para el accionamiento de actuadores de campo de 24 VCC de origen y el diagnóstico de fallas de circuitos dentro de arquitecturas de rack ControlLogix.

Nomenclatura del modelo del sistema y topología del circuito

• 1756: Plataforma de montaje de chasis modular ControlLogix.
• OB16: Circuito de salida de fuente electrónica de 24 VCC de 16 canales.
• D: Capacidad de diagnóstico integrada que proporciona pérdida de carga por canal, monitoreo de cortocircuitos e informes de pérdida de energía de campo.

Parámetros operativos y límites físicos

Rendimiento de la red y protocolos de bus de backplane

El módulo coordina la conmutación electrónica en tiempo real mientras mantiene una velocidad de comunicación continua del bus del backplane a través de redes deterministas EtherNet/IP. Los bits de estado de diagnóstico se transmiten directamente a la memoria del sistema sin retrasar la compatibilidad del firmware del controlador ni la sincronización de escaneo del rack local, lo que permite una alta densidad de E/S en nodos de chasis industriales expandidos.

Contenido estándar de la entrega

• 1 x Módulo de Salida Digital de Diagnóstico Allen-Bradley 1756-OB16D

Directrices de cableado de campo y montaje en chasis

• Alinee las guías del circuito trasero del módulo con la ranura deseada en el chasis ControlLogix y deslícelo hacia adentro hasta que los pestillos laterales hagan clic.
• Conecte la alimentación de campo externa de 24 VCC del sistema y el cableado de carga de salida al Bloque de Terminales Extraíble (RTB) dedicado.
• Verifique el contacto metálico sólido entre el bastidor de la caja del chasis y las barras de conexión a tierra del panel primario.
• Mantenga una clara separación física entre el cableado de salida de campo de 24 VCC y los conductores de CA de alto voltaje dentro de los conductos de cables.

Preguntas frecuentes

• ¿Qué funciones de diagnóstico primarias son compatibles con el hardware de salida 1756-OB16D?

  El módulo proporciona protección electrónica contra cortocircuitos, detección de carga abierta y monitoreo de diagnóstico de voltaje de suministro de campo por punto.

• ¿Qué corriente de salida continua máxima puede conducir un solo canal?

  Cada canal de salida individual está clasificado para conducir una carga de corriente de campo máxima de 2 A a un suministro nominal de 24 VCC.

• ¿Cuánta corriente consume el 1756-OB16D de los rieles internos del backplane?

  El circuito interno consume 250 mA del riel del backplane de 5 VCC y 140 mA del riel de suministro del backplane de 24 VCC.

• ¿Qué rango de voltaje de funcionamiento está permitido para la alimentación de campo externa?

  Los canales del módulo funcionan dentro de una ventana de voltaje de suministro de campo de CC externa de 19,2 a 30 VCC.

• ¿Se puede reemplazar este módulo de salida mientras el resto del chasis está encendido?

  Sí, el hardware admite la extracción e inserción bajo tensión (RIUP) sin interrumpir las operaciones paralelas del chasis.

• ¿Qué disipación de energía térmica debe tenerse en cuenta en los cálculos de calefacción del gabinete?

  El módulo alcanza una disipación máxima de energía térmica de 3,3 W cuando funciona a plena carga a una temperatura ambiente de 60 grados C.

• ¿Qué bloques de terminales son compatibles con las conexiones de carga de campo en esta tarjeta?

  Los conductores de campo se conectan a través de unidades RTB estándar de ControlLogix de 20 o 36 pines, como el 1756-TBNH o el 1756-TBCH.

• ¿Qué acción toma un canal de salida al detectar una condición de sobrecorriente?

  El canal se dispara electrónicamente para aislar la salida, guarda un bit de estado de falla en la CPU y enciende un LED de diagnóstico.
