El Allen-Bradley 1756-L82E, también catalogado como Módulo Procesador 1756-L82E, funciona como un componente de hardware dedicado para la ejecución lógica de alta velocidad y la gestión de redes industriales dentro de los sistemas ControlLogix 5580.

Estructura de la variante de hardware

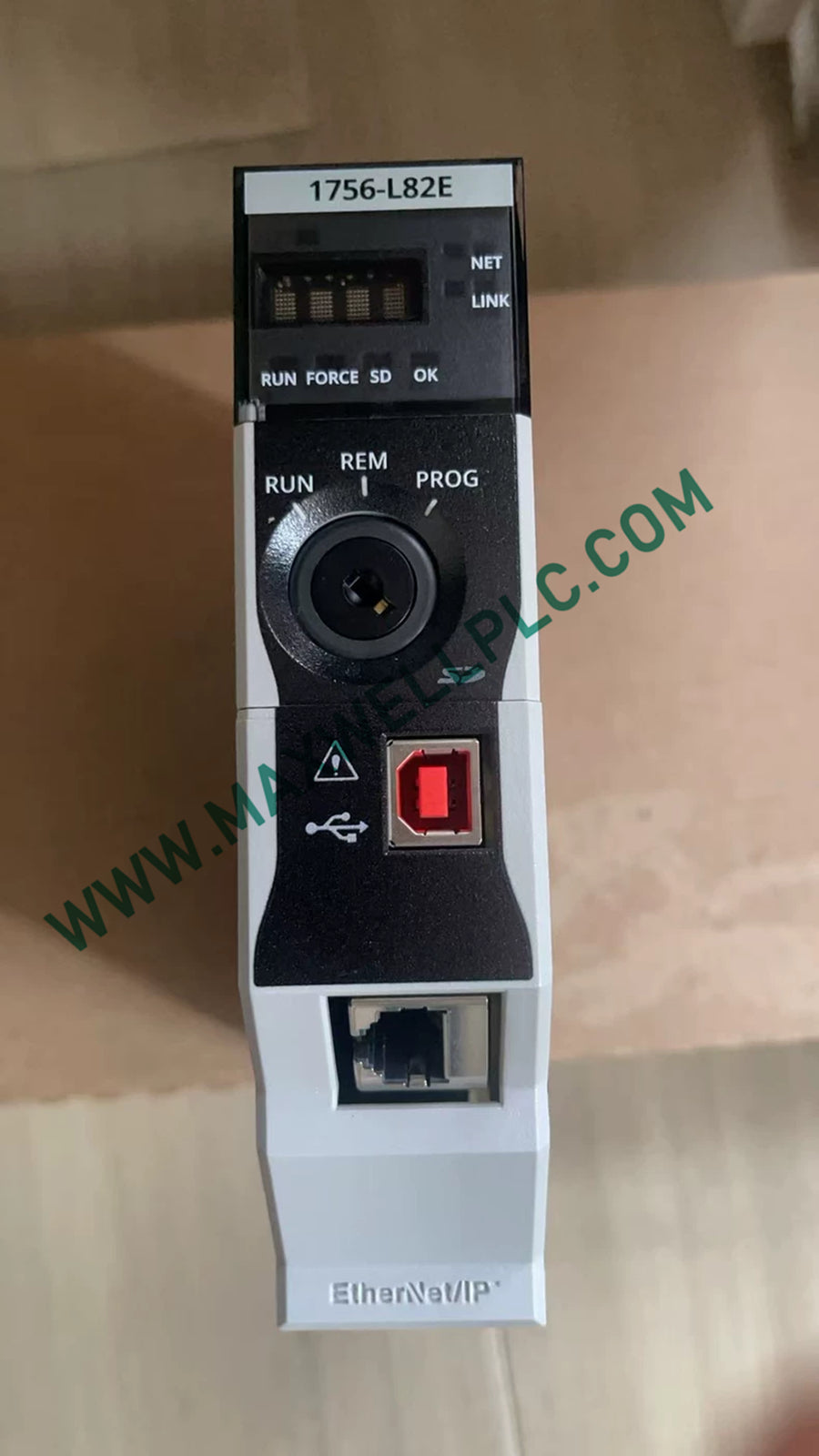

El Allen-Bradley 1756-L82E es un módulo controlador de una sola ranura perteneciente a la plataforma ControlLogix 5580. Designada por el identificador de modelo de repuesto 1756L82E, esta unidad incorpora 5 MB de memoria de usuario, una interfaz Ethernet de 1 Gbps integrada, un puerto USB para programación localizada y una pantalla de diagnóstico alfanumérica de 4 caracteres.

Datos físicos y eléctricos

Enrutamiento de red determinista y velocidad de backplane

El puerto Ethernet de 1 Gbps integrado proporciona comunicación de redes deterministas EtherNet/IP de alto rendimiento para hasta 175 nodos. La arquitectura interna se conecta directamente al bus de backplane del chasis ControlLogix, optimizando la velocidad de transmisión de datos entre la CPU y las tarjetas de E/S locales. La alta densidad de E/S permite el control de hasta 256 módulos de E/S en topologías industriales distribuidas. Las actualizaciones de campo y las mejoras del sistema se logran mediante la compatibilidad con el flash de firmware a través de las interfaces de red o la conexión de mantenimiento USB.

Inventario del paquete de entrega

• 1 x Módulo procesador 1756-L82E
• 1 x Funda protectora antiestática
• 1 x Certificado de calibración de fábrica

Montaje en gabinete y protocolo de interfaz

• Aísle la energía del sistema antes de colocar el módulo controlador en la ranura del chasis, o verifique que la ubicación no sea peligrosa.
• Deslice el módulo uniformemente a lo largo de las guías superior e inferior del chasis hasta que los cierres de interbloqueo encajen completamente en su posición.
• Conecte el cableado Ethernet de par trenzado blindado (STP) industrial al puerto RJ45 de 1 Gbps integrado para una comunicación de red inmune al ruido.
• Asegure una conexión a tierra de cobre de baja impedancia entre el marco del chasis ControlLogix y el terminal de tierra del panel central.
• Segregue las líneas de red de nivel de señal de los alimentadores de CA de alto voltaje y los conductores de los motores para evitar el acoplamiento electromagnético.

Preguntas frecuentes de ingeniería

• ¿Cuál es la capacidad máxima de nodos soportada por el puerto Ethernet integrado?

  El puerto Ethernet de 1 Gbps integrado gestiona directamente hasta 175 nodos EtherNet/IP para movimiento determinista en tiempo real y control de E/S distribuido.

• ¿Cómo se monitorea el estado del módulo en tiempo real localmente en el hardware?

  El módulo incorpora una pantalla alfanumérica de 4 caracteres en el panel frontal que muestra códigos de diagnóstico en tiempo real, configuración IP y alertas de estado del sistema.

• ¿Qué voltaje de suministro se requiere del backplane del chasis?

  El módulo funciona con alimentación de 5 V CC proporcionada directamente por la fuente de alimentación del backplane de ControlLogix, consumiendo 8 W bajo cargas de trabajo típicas.

• ¿Qué cantidad de memoria de usuario está disponible para la ejecución del programa?

  El 1756-L82E proporciona 5 MB de memoria de usuario de alta velocidad integrada dedicada a la ejecución de tareas y el almacenamiento de tablas de datos.

• ¿Se puede actualizar el firmware del procesador sin quitar la unidad del chasis?

  Sí, la compatibilidad con el flash de firmware permite a los ingenieros descargar revisiones de firmware a través del puerto Ethernet de 1 Gbps o la interfaz USB local.

• ¿Cuáles son los límites térmicos de funcionamiento para este procesador?

  El módulo está clasificado para un funcionamiento continuo dentro de temperaturas ambiente que van desde 0 °C hasta 60 °C en entornos sin condensación.

• ¿Qué especificaciones de cable se aplican a la conexión del puerto de servicio local?

  El módulo cuenta con una interfaz USB 2.0 estándar que requiere un cable USB tipo B blindado para la conectividad y configuración directas del software local.

• ¿Cuál es el número máximo de módulos que se pueden direccionar en el árbol de configuración de E/S?

  El motor lógico del procesador admite configuraciones de conexión para hasta 256 módulos de E/S locales y remotos a través de backplanes de red.
