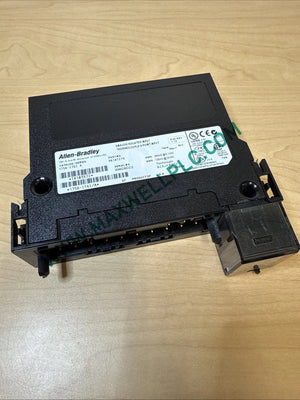

Configurado para la conversión directa de señales de milivoltios de alta resolución en entornos de plano posterior ControlLogix, el Allen-Bradley 1756-IT6I (1756IT6I Módulo de termopar aislado) proporciona ejecución física/eléctrica directa.

Configuración del módulo y soporte de sensores

• Número de pieza principal: 1756-IT6I
• Designación de catálogo alternativa: 1756IT6I
• Plataforma del chasis: Sistemas ControlLogix
• Arquitectura de canales: 6 canales de entrada de termopar aislados individualmente
• Unión de referencia: 1 Interfaz de compensación de unión fría (CJC)
• Sensores compatibles: Tipos B, C, E, J, K, N, R, S, T

Especificaciones operativas y características físicas

Comunicación determinista y redes deterministas

El 1756-IT6I transfiere datos de temperatura analógicos muestreados a través del plano posterior del chasis mientras mantiene una velocidad de comunicación predecible del bus del plano posterior. Las altas tasas de escaneo interno mantienen la compatibilidad del firmware flash con los procesadores ControlLogix a través de redes deterministas EtherNet/IP.

Contenido del paquete estándar

• 1 x Conjunto de módulo Allen-Bradley 1756-IT6I
• 1 x Guía de instrucciones de instalación del producto

Procedimientos de montaje mecánico y blindaje

• Inserción en el plano posterior: Alinee las llaves de la tarjeta con la ranura del chasis ControlLogix objetivo y empuje firmemente hasta que los pestillos superior e inferior aseguren el módulo.
• Configuración del bloque de terminales: Coloque un bloque de terminales extraíble de abrazadera de tornillo 1756-TBNH o de abrazadera de resorte 1756-TBSH en la carcasa frontal.
• Blindaje de la señal: Conecte a tierra los blindajes de los cables de señal del termopar en un solo punto para minimizar las interferencias eléctricas y las tensiones de compensación.

Preguntas frecuentes

• P: ¿Qué tipos de sensores de termopar son compatibles con el módulo 1756-IT6I?

  Los canales de entrada aceptan entradas de sensores de termopar tipo B, C, E, J, K, N, R, S y T.

• P: ¿Cuál es el consumo de corriente del plano posterior a 5 VCC para la tarjeta 1756-IT6I?

  El hardware consume 250 mA del bus de suministro de plano posterior de 5 VCC durante la ejecución estándar.

• P: ¿Qué modelos de bloques de terminales extraíbles coinciden con la interfaz física del 1756-IT6I?

  El módulo admite bloques de terminales de abrazadera de tornillo 1756-TBNH o de abrazadera de resorte 1756-TBSH.

• P: ¿Cuántos sensores de compensación de unión fría admite el 1756-IT6I?

  El módulo integra 1 canal de sensor CJC dedicado para realizar la compensación de temperatura de unión fría.

• P: ¿Cuál es la disipación de potencia interna máxima nominal para este hardware?

  La clasificación de diseño térmico permite una disipación de potencia interna máxima de 4.3 W.

• P: ¿Están aislados eléctricamente entre sí los canales de entrada del 1756-IT6I?

  Sí, cada uno de los 6 canales de entrada de termopar presenta aislamiento individual de canal a canal.

• P: ¿Se puede extraer el módulo 1756-IT6I bajo tensión del plano posterior?

  Sí, el módulo admite la extracción e inserción bajo tensión (RIUP) en ubicaciones no peligrosas.

• P: ¿Cuál es el consumo de corriente del plano posterior del bus de 24 VCC?

  El módulo consume una corriente nominal de 2 mA de la línea del bus de plano posterior de 24 VCC.
