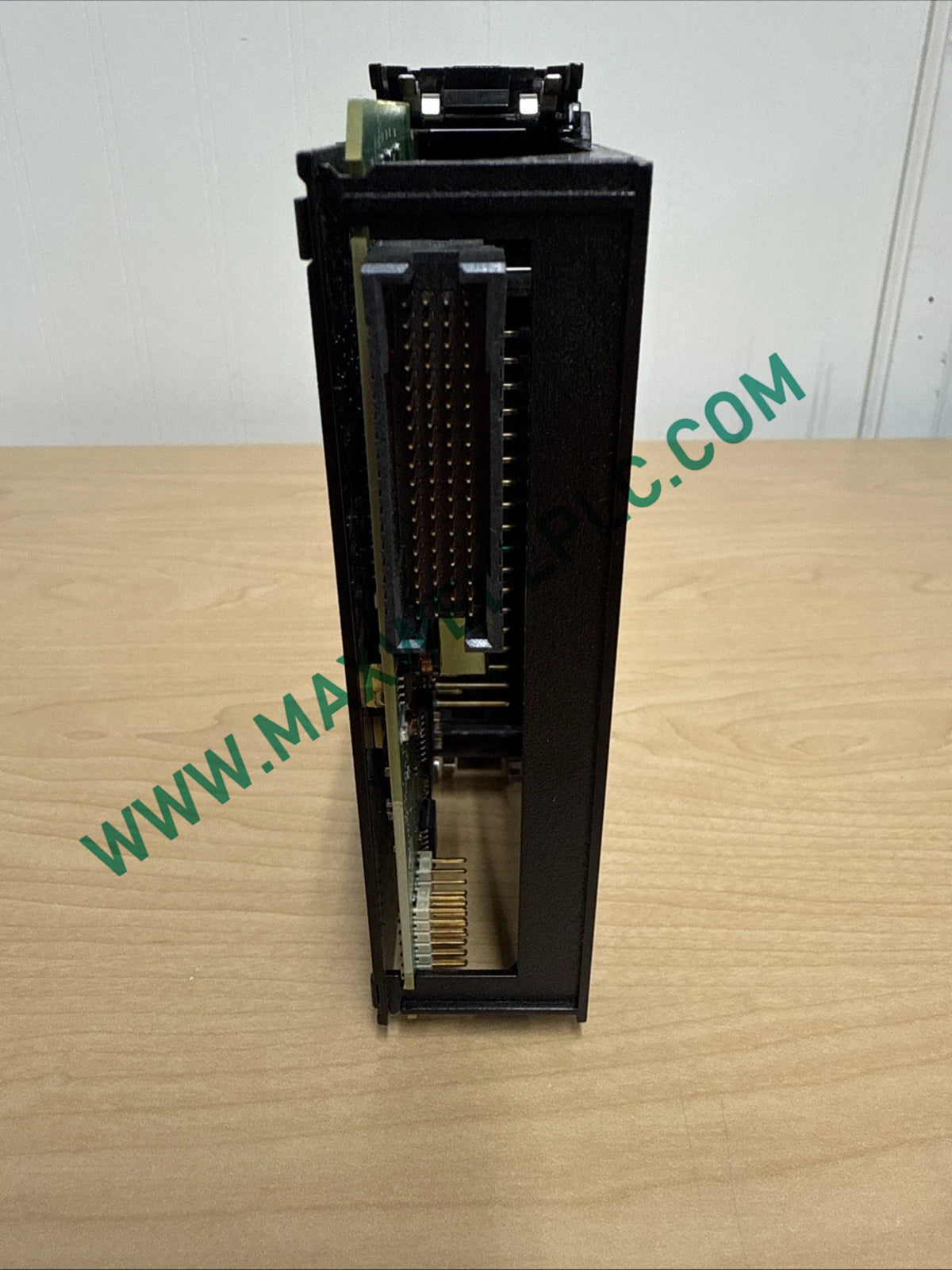

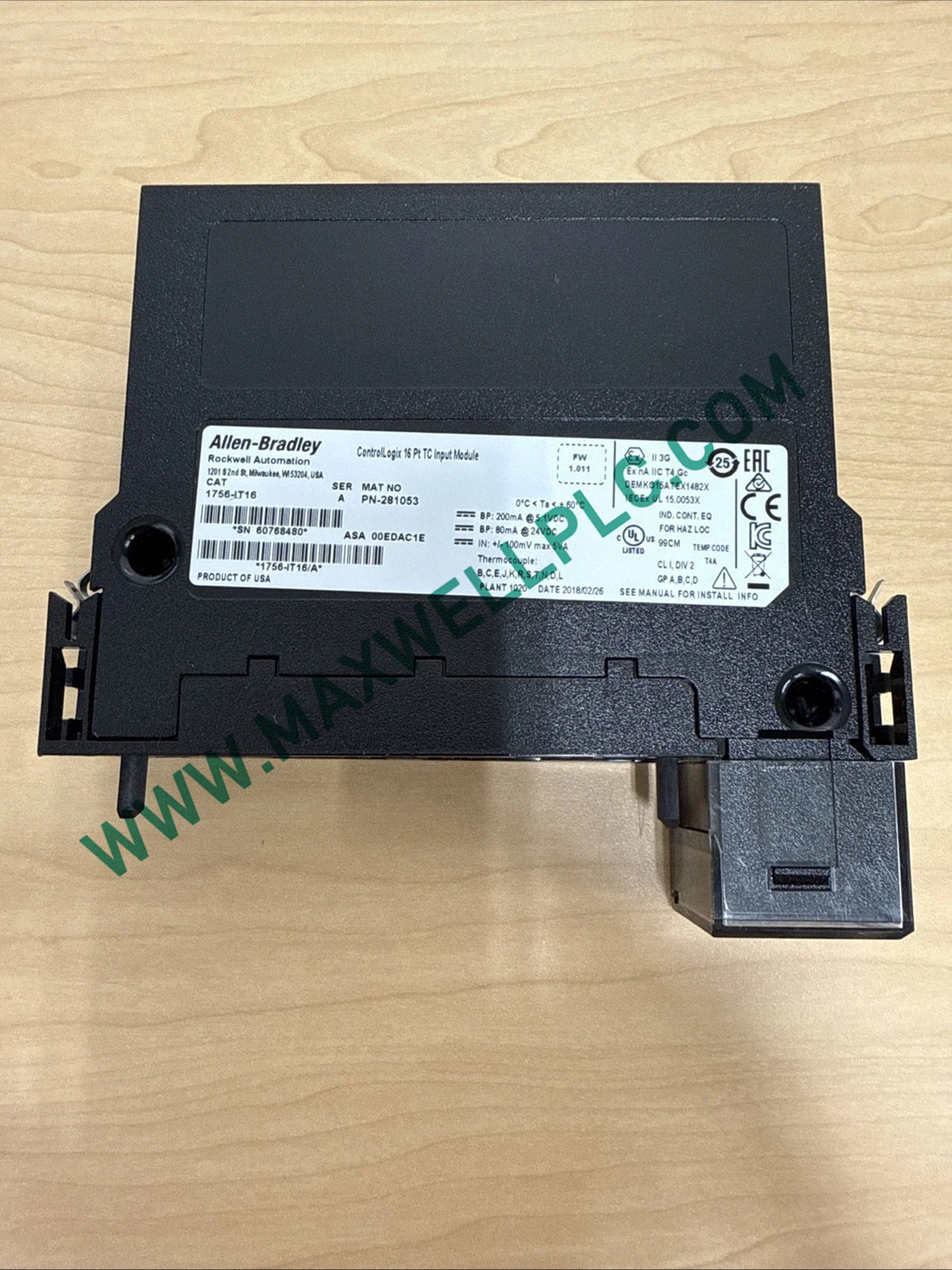

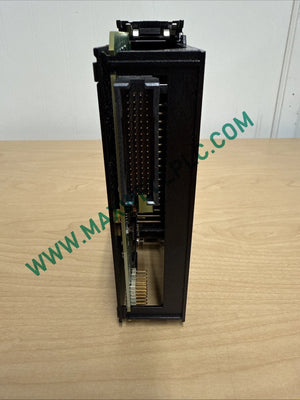

Configurado para la adquisición de señales de termopares de alta densidad en plataformas ControlLogix, el Allen-Bradley 1756-IT16 (Módulo de Entrada Analógica 1756-IT16) proporciona ejecución física/eléctrica directa.

Designación y Arquitectura del Modelo

El Allen-Bradley 1756-IT16 funciona como un conjunto de entrada analógica de 16 canales no aislados diseñado para la integración basada en chasis. El número de pieza designa una tarjeta de entrada de termopar/milivoltios de 16 puntos compatible con las configuraciones de chasis de E/S locales o remotas estándar de ControlLogix.

Resumen de Datos Técnicos

Backplane Determinista y Rendimiento del Bus EtherNet/IP

El módulo se interconecta directamente con el bus del backplane ControlLogix, utilizando una arquitectura productor/consumidor para optimizar la velocidad de comunicación. Procesa datos analógicos de alta resolución de 24 bits con una latencia mínima del sistema, asegurando actualizaciones sincrónicas en redes deterministas EtherNet/IP. La escalabilidad de alta densidad de E/S permite que 16 puntos de milivoltios/termopares ocupen una única ranura del chasis, reduciendo el espacio físico total. La compatibilidad con la actualización del firmware permite actualizaciones sin problemas a través del backplane sin la extracción física de la estructura del módulo.

Manifiesto de Entrega de Componentes

• 1 módulo de entrada analógica 1756-IT16
• 1 funda protectora ESD del fabricante original
• 1 certificado de inspección de fábrica

Instrucciones de Montaje y Cableado

• Apague la alimentación del chasis antes de instalar o quitar componentes no compatibles con RIUP, o asegúrese de que el entorno no sea peligroso.
• Alinee las guías de profundidad de la tarjeta del módulo con las ranuras superior e inferior del chasis hasta que los pestillos de retención encajen firmemente.
• Encamine el cableado de campo de termopares y milivoltios no aislado utilizando cables de par trenzado blindados para evitar interferencias electromagnéticas.
• Conecte a tierra todos los blindajes de los cables en un único punto, típicamente en la barra de tierra del chasis, para eliminar las rutas de corriente de bucle de tierra.
• Mantenga la separación entre el cableado de señales de bajo nivel de milivoltios y las líneas de campo de CA de alto voltaje o de carga inductiva.

Preguntas Frecuentes de Referencia Técnica

• ¿Cuál es el consumo de corriente total del 1756-IT16 desde el backplane?

  El módulo consume 200 mA a 5,1 VCC y 80 mA a 24 VCC del bus del backplane, lo que resulta en un consumo total de energía del backplane de aproximadamente 2,94 W.

• ¿El 1756-IT16 proporciona aislamiento de canal a canal?

  No, el 1756-IT16 cuenta con 16 canales no aislados. El aislamiento de grupo entre las entradas y el backplane está clasificado para 250 V continuos.

• ¿Qué rango de señal de entrada acepta este módulo?

  El módulo acepta señales de entrada de milivoltios que abarcan de -100 a 100 mV CC, optimizadas para el procesamiento de sensores de bajo voltaje como las conexiones de termopar.

• ¿Cuál es la resolución de datos interna para los canales de entrada?

  El 1756-IT16 utiliza un convertidor analógico a digital capaz de una resolución de 24 bits en todo su rango de operación.

• ¿Cómo se muestra la supervisión del estado en el módulo físico?

  El panel frontal incluye una pantalla LED de estado que proporciona indicación visual del estado del módulo, la actividad de comunicación y las condiciones de fallo del canal.

• ¿Se puede instalar el 1756-IT16 mientras el chasis está encendido?

  La extracción e inserción bajo tensión (RIUP) es compatible con los chasis ControlLogix, siempre que el área no sea peligrosa.

• ¿Qué restricciones térmicas se aplican a la terminación del cable de campo?

  Debido a que el módulo procesa señales de milivoltios de bajo nivel, los terminales de cableado deben mantenerse a una temperatura ambiente uniforme para minimizar la deriva de la compensación de la unión fría.

• ¿Qué clasificación de envolvente se aplica al conjunto 1756-IT16?

  El módulo está clasificado como aparato de estilo abierto y debe instalarse dentro de una envolvente industrial que proporcione la protección ambiental adecuada.
