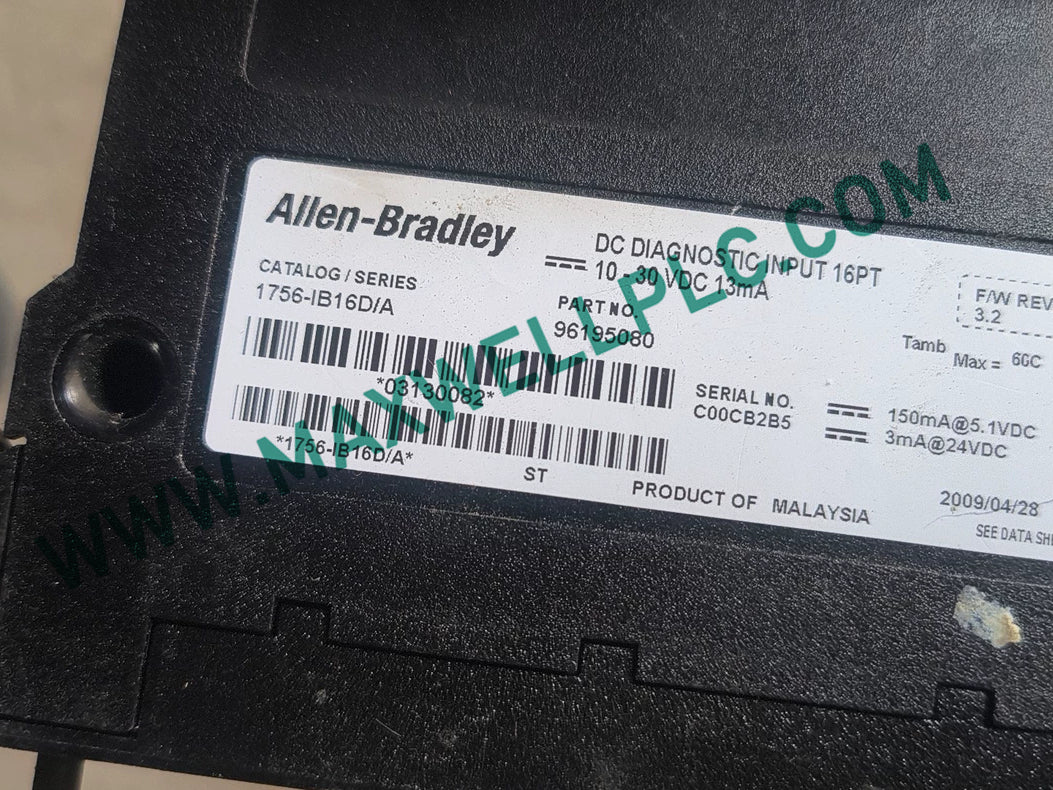

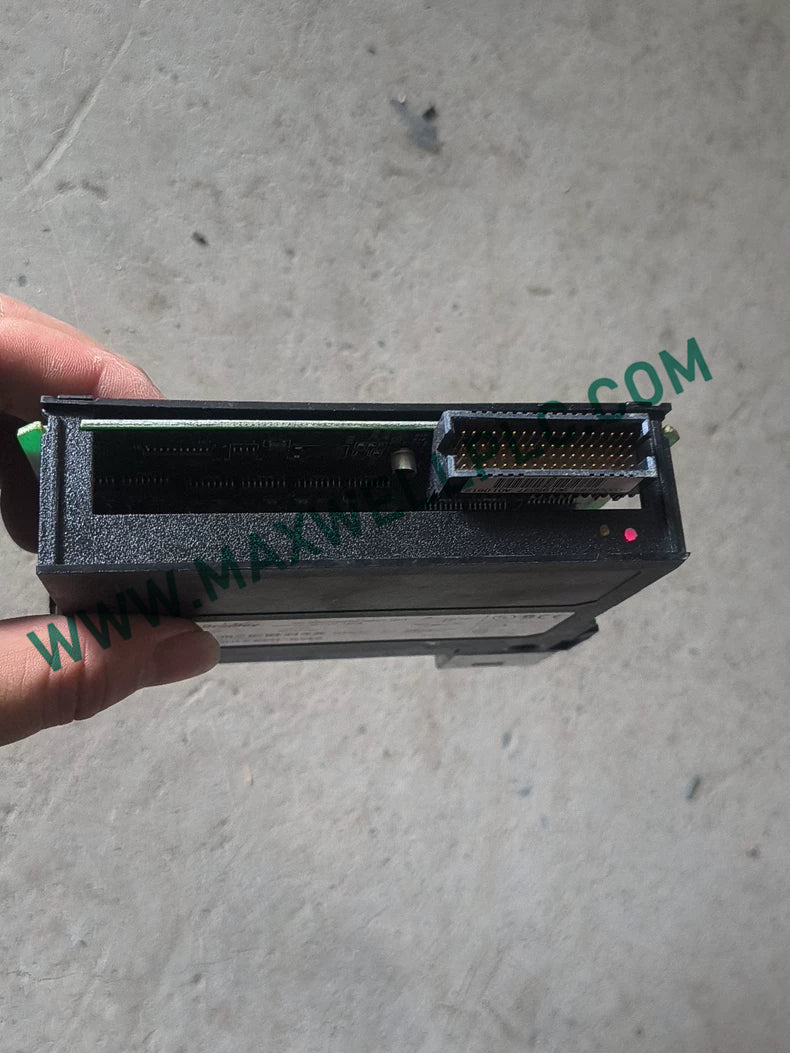

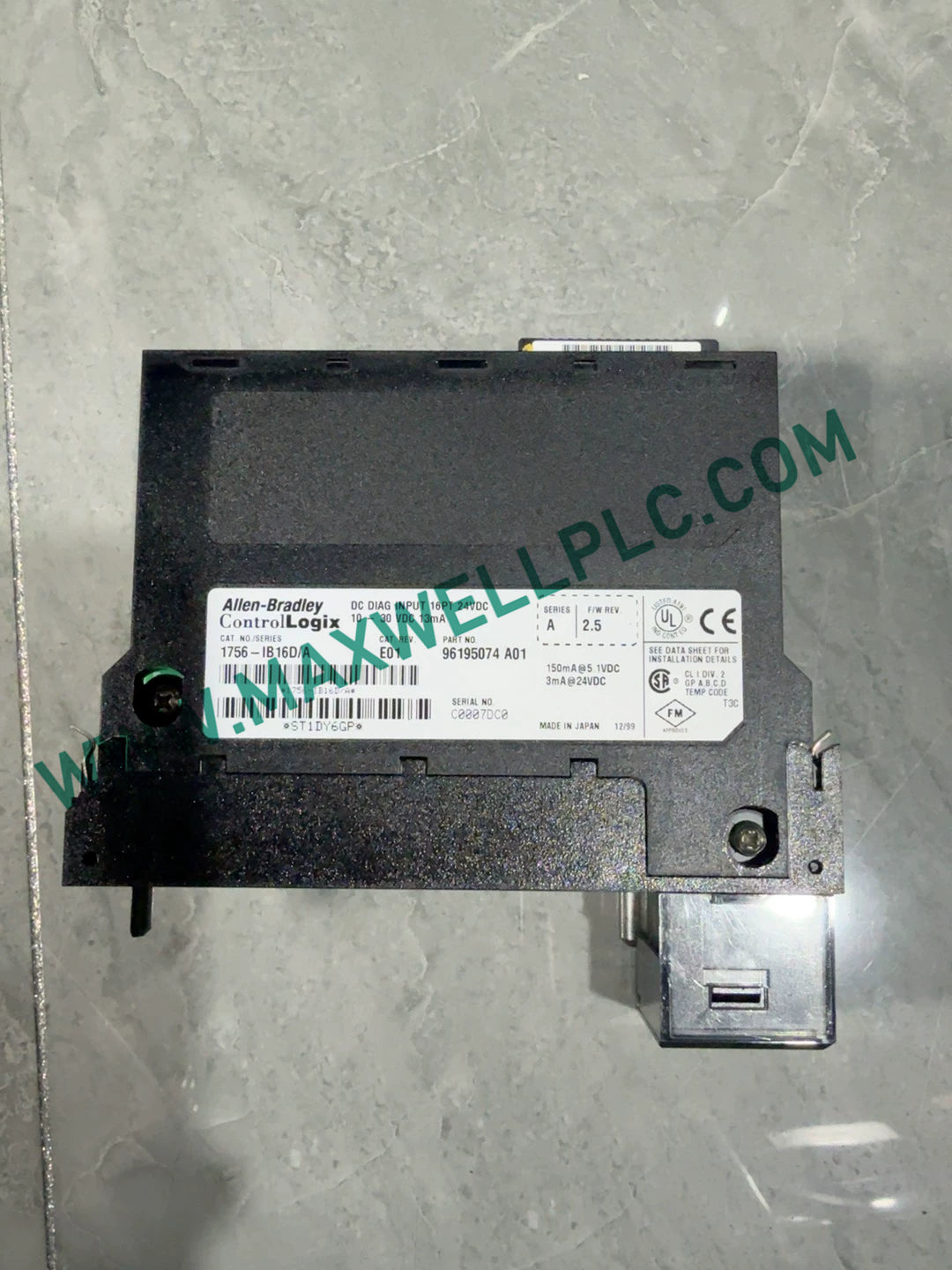

El Allen-Bradley 1756-IB16D, también catalogado como el Módulo de Entrada Digital 1756-IB16D, funciona como un componente de hardware dedicado para la adquisición de señales de diagnóstico discretas de hundimiento de 12-24 VCC dentro de las arquitecturas del sistema ControlLogix.

Estructura del producto e identificación del modelo

• 1756: Plataforma de montaje en backplane de chasis modular ControlLogix.

• IB16: Diseño de circuito de entrada de CC discreto de 16 puntos que opera en niveles de voltaje de hundimiento de 12-24 VCC.

• D: Capacidad de diagnóstico integrada que proporciona detección de circuitos de campo de cable abierto e informes de fallas.

Parámetros técnicos y límites operativos

Operaciones de backplane de red deterministas

La circuitería de entrada de diagnóstico procesa señales de campo de 10-30 VCC mientras mantiene una velocidad de comunicación de bus de backplane constante a través de redes deterministas EtherNet/IP. Las rutinas de bits de diagnóstico de canal detectan circuitos de campo abiertos directamente en la conexión del terminal, maximizando la escalabilidad de la densidad de E/S y manteniendo la compatibilidad flash del firmware en nodos de chasis locales y remotos.

Contenido de entrega estándar

• 1 x Módulo de entrada digital de diagnóstico Allen-Bradley 1756-IB16D

Mecánica de montaje y cableado en campo

• Asiente las guías de la placa de circuito impreso trasera en la ranura del chasis deseada hasta que los pestillos mecánicos encajen completamente.

• Conecte la alimentación de CC y el cableado de campo de entrada a un bloque de terminales extraíble (RTB) compatible.

• Verifique que la polaridad del cableado del sensor cumpla con los requisitos de corriente de entrada de hundimiento en los 16 canales.

• Aleje los cables de señal de los cables de motor de alto voltaje para minimizar la interferencia electromagnética.

Preguntas frecuentes técnicas

• ¿Qué función de diagnóstico principal realiza el módulo 1756-IB16D?

  El módulo monitorea continuamente el cableado del circuito de campo para detectar e informar condiciones de cable abierto por punto.

• ¿Qué rango de voltaje de funcionamiento es compatible con los canales de entrada?

  Cada canal opera en un rango de entrada de 10 a 30 VCC con una clasificación nominal de 12-24 VCC.

• ¿Qué carga de corriente consume el módulo del riel de backplane de 5 VCC?

  La lógica interna consume una corriente de 150 mA directamente del riel de alimentación de backplane de 5 VCC del chasis.

• ¿Cuál es la corriente de fuga máxima permitida en estado apagado por canal?

  La fuga en estado apagado del dispositivo de campo debe permanecer por debajo de 1,5 mA por punto para evitar lecturas falsas de estado ENCENDIDO.

• ¿Cuál es la corriente mínima de funcionamiento requerida para activar un estado ENCENDIDO?

  La entrada de hardware requiere una corriente mínima de funcionamiento de 2 mA a 10 VCC para el registro de la señal de entrada.

• ¿Este módulo admite el intercambio en caliente durante el funcionamiento activo del sistema?

  Sí, el módulo admite la extracción e inserción bajo tensión (RIUP) sin interrumpir el funcionamiento del chasis.

• ¿Cuál es la clasificación máxima de disipación de energía para los cálculos de la envolvente térmica?

  La salida térmica máxima está clasificada en 5,8 W cuando funciona a plena carga a 60 grados C ambiente.

• ¿Qué bloque de interfaz de cableado se utiliza para conectar los sensores de campo?

  El cableado de campo se interconecta a través de unidades RTB estándar de ControlLogix de 20 o 36 pines como el 1756-TBCH.
