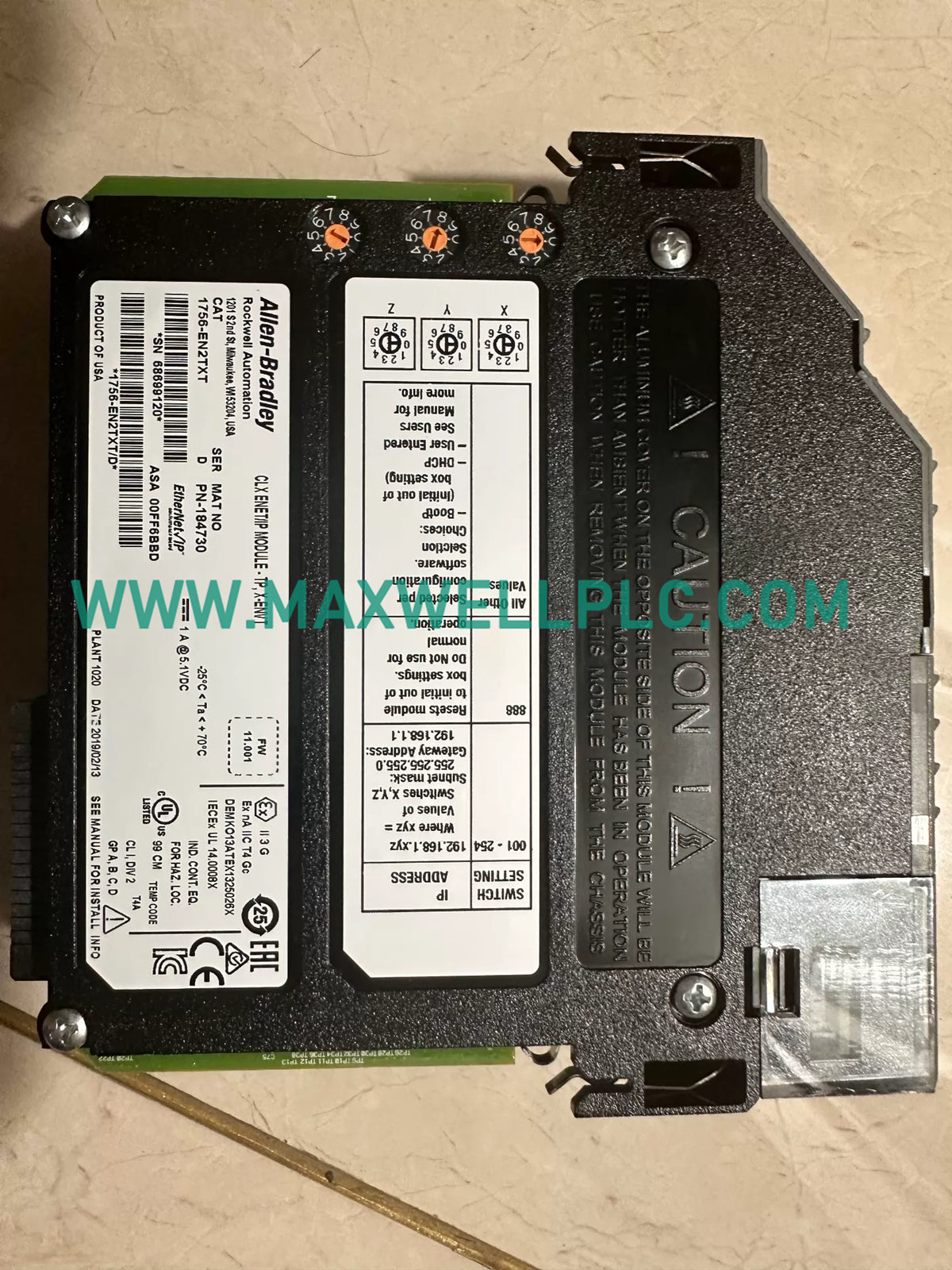

Configurado para el intercambio de datos EtherNet/IP en plataformas ControlLogix, el Allen-Bradley 1756-EN2TXT (módulo puente EtherNet/IP 1756-EN2TXT) proporciona ejecución de comunicación de red directa para aplicaciones de entorno extremo Logix XT.

Identificación del modelo

El 1756-EN2TXT es un módulo de comunicación EtherNet/IP de ControlLogix diseñado para la transferencia de datos basada en Ethernet entre controladores Logix, sistemas de E/S y dispositivos de red externos. El módulo admite comunicación Ethernet de 10/100 Mbps y hasta 128 conexiones TCP/IP.

Especificaciones de hardware

Comunicación de red EtherNet/IP

El 1756-EN2TXT utiliza comunicación de protocolo EtherNet/IP dentro de la arquitectura ControlLogix. El módulo gestiona la mensajería basada en Ethernet entre procesadores Logix, adaptadores de E/S remotos y dispositivos industriales conectados.

Las redes deterministas EtherNet/IP requieren una configuración de interruptores, un direccionamiento de red y unas prácticas de instalación de cables adecuadas. El módulo admite métodos estándar de comunicación Ethernet industrial para el intercambio de datos de controlador a controlador y de controlador a dispositivo.

Información para pedidos

• 1 módulo puente EtherNet/IP Logix XT Allen-Bradley 1756-EN2TXT
• 1 conjunto de interfaz de comunicación instalado
• Los accesorios de terminal compatibles no están incluidos a menos que se especifique lo contrario
• La aplicación de usuario requiere un chasis y una fuente de alimentación ControlLogix compatibles

Pautas de instalación en campo

Instalación mecánica

• Instale el módulo en una ranura de chasis ControlLogix compatible.
• Verifique que la alimentación del chasis esté desconectada antes de insertar o retirar el módulo.
• Confirme que el mecanismo de bloqueo del módulo esté completamente acoplado después de la instalación.

Conexión de red

• Utilice cableado Ethernet industrial adecuado para el entorno de instalación.
• Mantenga una separación adecuada del cable de los conductores de alimentación de alto voltaje.
• Verifique el direccionamiento Ethernet y los parámetros de red antes de la puesta en marcha.

Integración del sistema de control

• Confirme la compatibilidad del firmware del controlador antes de la operación del sistema.
• Configure los parámetros de comunicación EtherNet/IP utilizando un software de ingeniería compatible.
• Verifique los indicadores de estado de la comunicación después del arranque.

Preguntas frecuentes

• ¿Qué protocolo de comunicación admite el 1756-EN2TXT?

El módulo admite comunicación EtherNet/IP para sistemas ControlLogix, lo que permite el intercambio de datos de controlador y dispositivo basado en Ethernet.

• ¿Qué velocidad Ethernet está disponible en este módulo?

El 1756-EN2TXT admite comunicación Ethernet de 10/100 Mbps para conexiones de red industrial.

• ¿Cuántas conexiones TCP/IP puede manejar el módulo?

El módulo admite hasta 128 conexiones TCP/IP para tareas de comunicación de red.

• ¿Está diseñado el 1756-EN2TXT para entornos extremos?

Sí. La designación XT indica que el módulo está destinado a condiciones de funcionamiento ambientales extendidas en comparación con los módulos estándar.

• ¿Puede este módulo funcionar como un dispositivo Ethernet independiente?

No. El módulo requiere instalación en un chasis ControlLogix compatible con la comunicación de backplane adecuada.

• ¿Qué precauciones de instalación se requieren?

La alimentación debe desconectarse antes de la instalación o extracción, y el cableado Ethernet debe seguir las prácticas de conexión a tierra y enrutamiento industriales.

• ¿Este módulo requiere comprobaciones de compatibilidad de firmware?

Sí. El firmware del módulo debe ser compatible con el controlador ControlLogix y el entorno de software de ingeniería.

• ¿Cuál es el tipo de gabinete del módulo?

El módulo utiliza un diseño de gabinete abierto y debe instalarse dentro de un gabinete de sistema ControlLogix apropiado.
