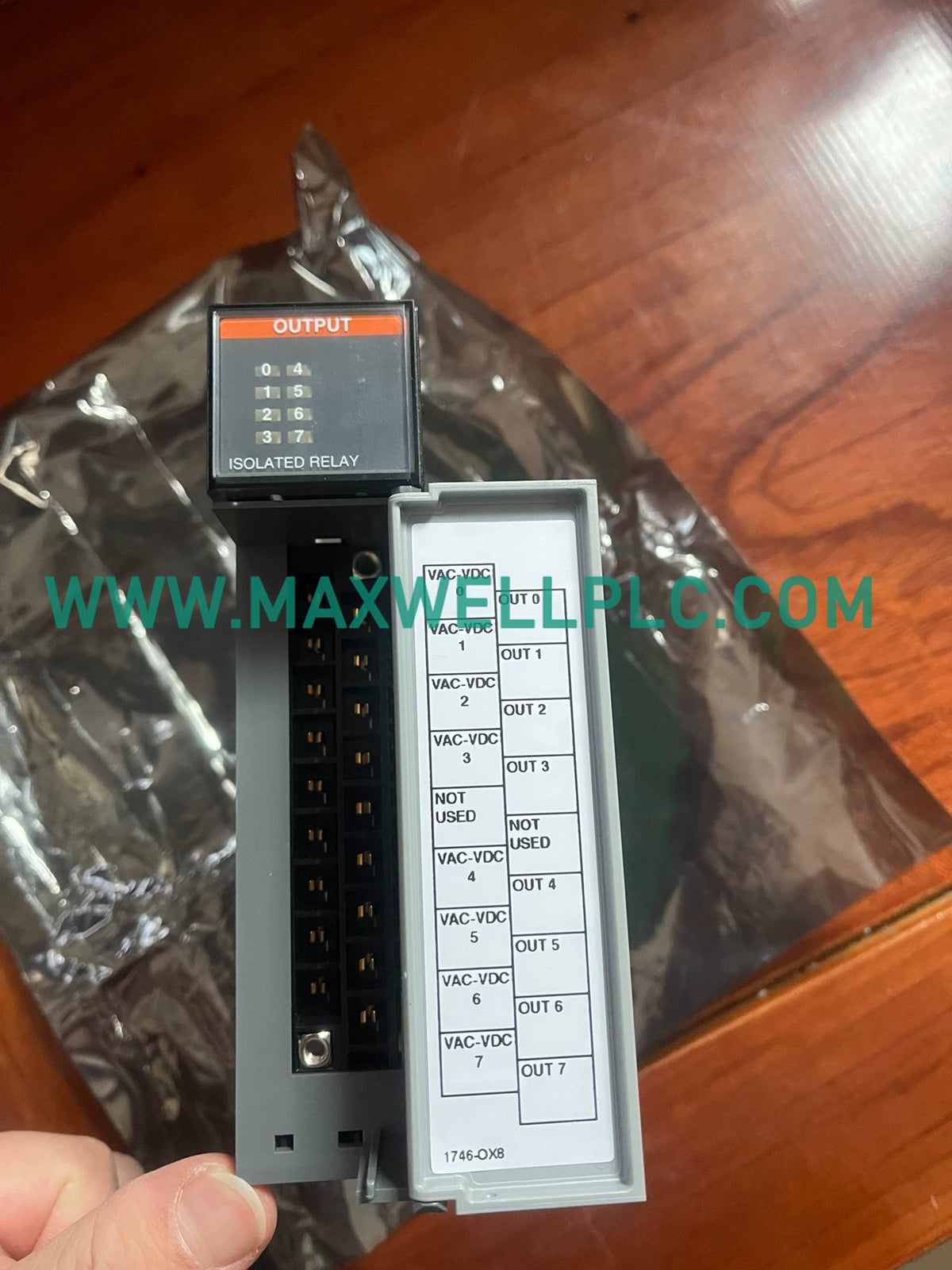

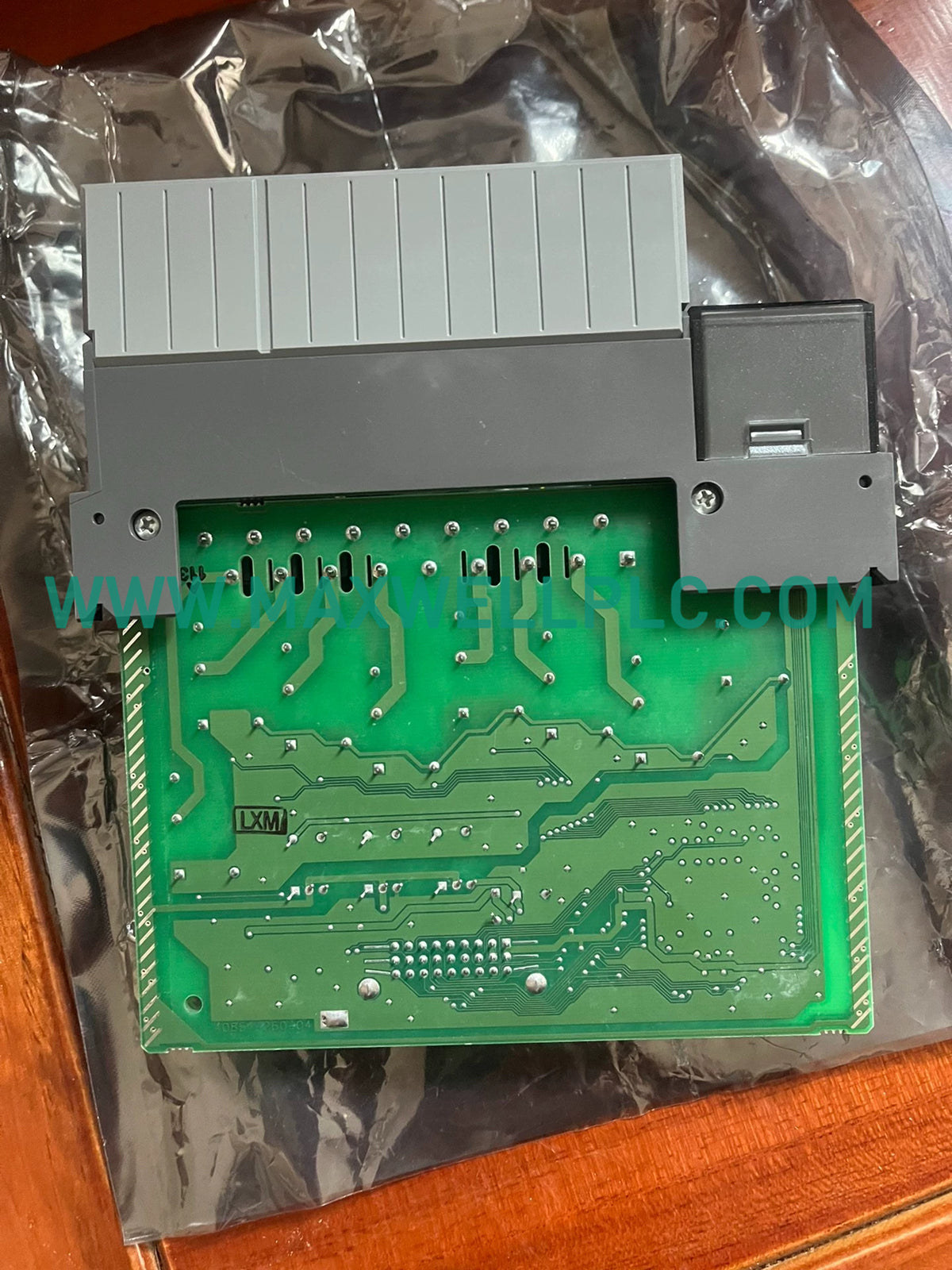

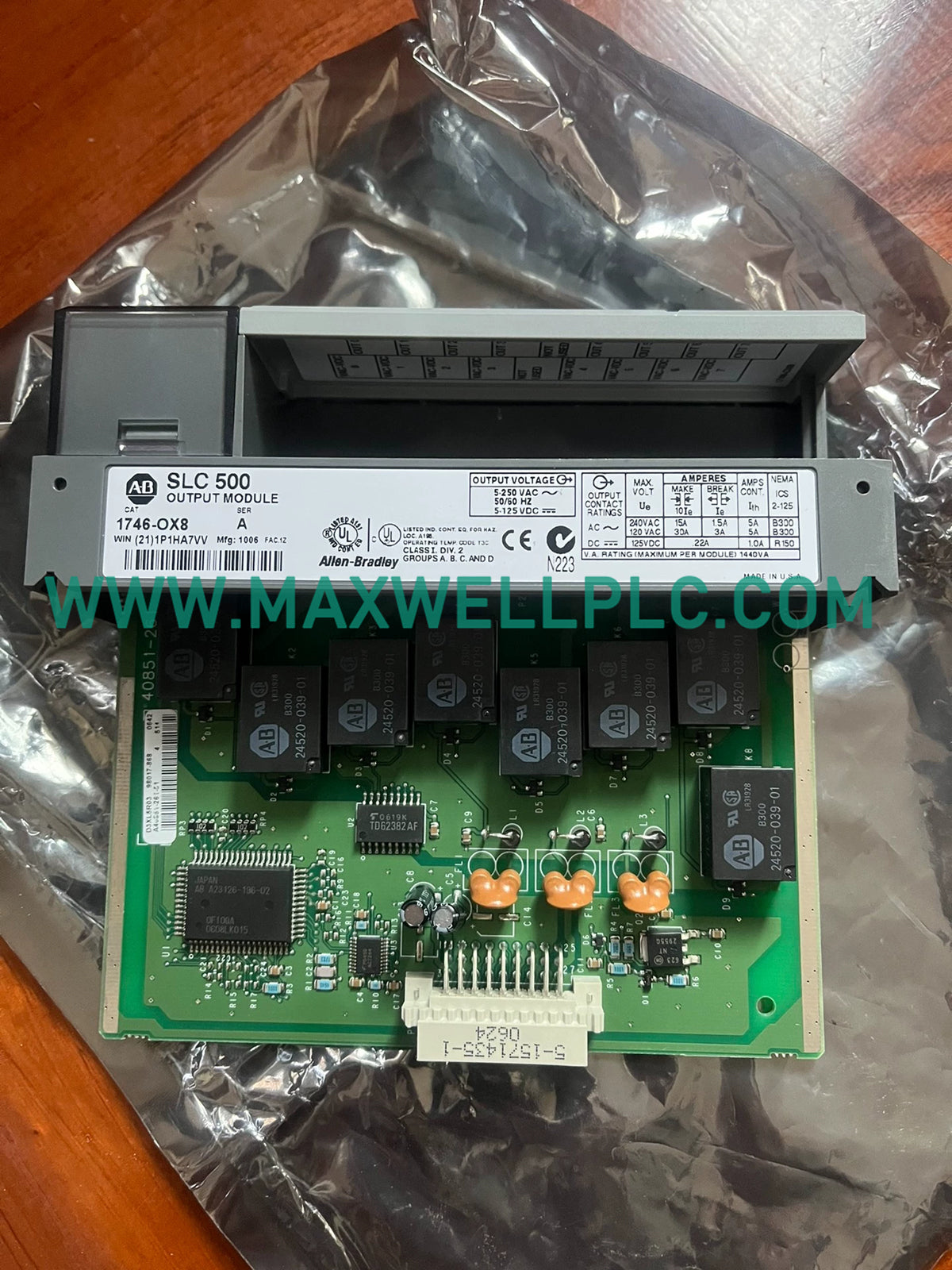

El Allen-Bradley 1746-OX8, también catalogado como Módulo de Salida de Relé 1746-OX8, funciona como un componente de hardware dedicado para conmutar dispositivos de campo externos a través de contactos de relé aislados dentro de la plataforma de control SLC 500.

Identificación del modelo

El 1746-OX8 es un módulo de salida digital SLC 500 diseñado con contactos de relé normalmente abiertos aislados. Proporciona ocho puntos de salida para aplicaciones de conmutación de carga discretas y se interconecta directamente con el backplane del chasis SLC 500.

Especificaciones del hardware

Compatibilidad con redes de control industrial

El 1746-OX8 funciona como un componente de expansión de E/S SLC 500 utilizando la estructura de comunicación del backplane SLC. El módulo recibe comandos de salida del procesador y convierte los estados lógicos internos en conmutación física de contactos de relé.

La plataforma Allen-Bradley SLC utiliza comunicación de backplane determinista para la ejecución del control discreto. El direccionamiento del módulo, las actualizaciones de la imagen de salida y la comunicación del controlador se manejan a través del ciclo de escaneo del procesador SLC.

Información para pedidos

• 1 x Módulo de Salida de Relé Allen-Bradley 1746-OX8
• Compatible con sistemas de chasis Allen-Bradley SLC 500
• Incluye hardware de salida de relé integrado
• El bloque de terminales y los accesorios adicionales no están incluidos a menos que se especifique

Pautas de instalación en campo

Montaje y cableado

• Instale el módulo en una ranura de chasis SLC 500 disponible.
• Verifique que la alimentación del controlador esté desconectada antes de insertar o retirar el módulo.
• Conecte el cableado de campo de acuerdo con las especificaciones de contacto de salida del relé.
• Separe el cableado del relé del cableado de señal de bajo nivel para reducir la interferencia eléctrica.
• Confirme que la corriente de carga externa no excede las clasificaciones de contacto del relé.

Configuración del PLC

• Configure el módulo dentro de la tabla de imagen de E/S del SLC 500.
• Verifique que el direccionamiento de salida coincida con la configuración del programa del procesador.
• Compruebe el funcionamiento de los contactos del relé antes de conectar las cargas finales del campo.

Preguntas frecuentes

• ¿El 1746-OX8 proporciona salidas de transistor?

  No. El 1746-OX8 utiliza contactos de relé normalmente abiertos aislados para conmutar cargas externas.

• ¿Cuántos canales de salida están disponibles en este módulo?

  El módulo proporciona 8 puntos de salida de relé controlados a través del backplane del SLC 500.

• ¿Puede el 1746-OX8 conmutar cargas de CA y CC?

  Sí. Los contactos del relé admiten la conmutación de CA y CC dentro de los límites de voltaje y corriente especificados.

• ¿El 1746-OX8 es intercambiable en caliente?

  El módulo no debe insertarse ni retirarse de un chasis energizado. Siga los procedimientos de instalación del SLC 500.

• ¿Qué tipo de aislamiento de salida se proporciona?

  Cada salida de relé utiliza contactos mecánicos aislados para proporcionar separación entre la lógica del controlador y los circuitos de campo.

• ¿Qué protocolo de comunicación utiliza este módulo?

  El módulo se comunica a través del backplane del chasis SLC 500 y no utiliza una interfaz de red separada.

• ¿Qué condiciones ambientales se admiten?

  El módulo funciona de 0 a 60 °C con una humedad sin condensación del 5 al 95 %.

• ¿El módulo requiere configuración de firmware?

  El 1746-OX8 se configura a través de la configuración de E/S del procesador SLC 500 y no requiere una carga de firmware separada.
