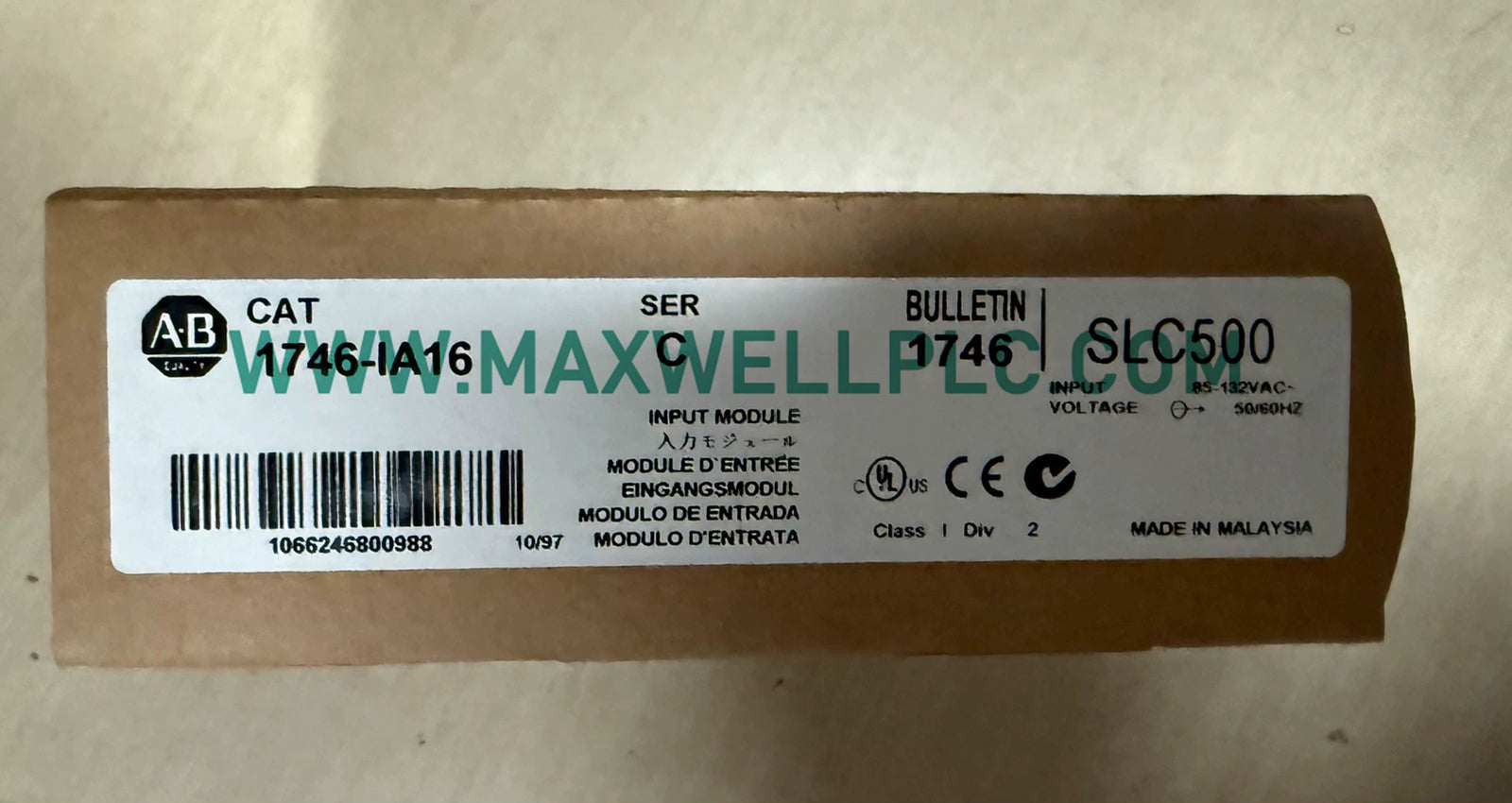

El Allen-Bradley 1746-IA16, también catalogado como Módulo de Entrada Digital 1746-IA16, funciona como un componente de hardware dedicado para adquirir señales discretas de campo de 85-132 VCA dentro del sistema de control Allen-Bradley SLC 500. El módulo proporciona 16 canales de entrada de CA para la comunicación del backplane del SLC 500.

Identificación del modelo

El 1746-IA16 es un módulo de entrada digital de CA de 16 puntos diseñado para la plataforma de controlador modular SLC 500. Recibe señales de tensión de campo ON/OFF dentro del rango de entrada de CA especificado y transfiere los datos de estado de entrada a través del backplane del SLC 500.

Especificaciones de hardware

Integración de la plataforma de control industrial

El 1746-IA16 utiliza la estructura de comunicación del backplane del SLC 500 para la transferencia determinista de estados de entrada digital entre el módulo de E/S y la unidad de procesador. El módulo admite la escalabilidad de la densidad de E/S del SLC 500 añadiendo canales de entrada discretos dentro de la configuración del chasis modular.

La arquitectura Allen-Bradley SLC 500 gestiona el direccionamiento de módulos y el intercambio de datos a través del bus del backplane, lo que permite que los módulos de E/S configurados funcionen dentro del mismo rack del controlador.

Características de la comunicación del bus del backplane

La plataforma SLC 500 utiliza un sistema de comunicación de backplane dedicado para la transferencia de datos del módulo. El 1746-IA16 recibe señales de entrada de campo, convierte los estados de tensión de CA en datos digitales legibles por el controlador y transfiere la información de estado procesada a través del backplane del chasis.

La compatibilidad del firmware y el soporte de comunicación del procesador dependen del hardware del controlador SLC 500 instalado y de la configuración del sistema.

Información para pedidos

• 1 x Módulo de entrada de CA de 16 puntos Allen-Bradley 1746-IA16 SLC 500
• 1 x Conjunto de módulo de entrada digital
• 1 x Referencia técnica de instalación

El chasis, el procesador, la fuente de alimentación, el bloque de terminales y los módulos de comunicación del SLC 500 no están incluidos a menos que se especifique por separado.

Directrices de instalación en campo

Instalación del módulo

• Instale el módulo en una ranura de chasis Allen-Bradley SLC 500 compatible.
• Verifique que la alimentación del chasis esté desconectada antes de insertar o extraer el módulo.
• Confirme el posicionamiento del módulo y la alineación mecánica antes de la puesta en marcha.

Cableado de campo

• Conecte los dispositivos de campo de CA según los requisitos de tensión de entrada del módulo.
• Separe el cableado de entrada de CA del cableado de comunicación de baja tensión cuando sea posible.
• Verifique que la tensión de la señal de campo permanezca dentro del rango especificado de 85-132 VCA.

Configuración del sistema

• Confirme que la configuración del procesador coincide con el tipo de módulo de E/S instalado.
• Verifique el direccionamiento de ranura correcto antes de descargar el programa del controlador.
• Compruebe el funcionamiento del estado de entrada durante la puesta en marcha.

Preguntas frecuentes

• ¿Cuántos canales de entrada están disponibles en el 1746-IA16?

El módulo proporciona 16 puntos de entrada de CA digitales para la conexión a dispositivos de campo discretos.

• ¿Qué tensión de entrada acepta el 1746-IA16?

El módulo acepta señales de entrada de CA de 85 VCA a 132 VCA con un rango de frecuencia de funcionamiento de 47-63 Hz.

• ¿Qué plataforma de controlador utiliza el 1746-IA16?

El módulo está diseñado para la plataforma de control modular Allen-Bradley SLC 500.

• ¿Cómo se comunica el módulo con el procesador?

El módulo transfiere datos de entrada a través de la interfaz del bus del backplane del chasis SLC 500.

• ¿Se puede instalar el módulo en cualquier ranura del chasis SLC 500?

La instalación depende de la configuración del chasis SLC 500 seleccionada y del diseño del sistema del controlador.

• ¿El módulo proporciona medición de señal analógica?

No. El 1746-IA16 es un módulo de entrada de CA discreto y solo proporciona detección de señal ON/OFF.

• ¿Debe desconectarse la alimentación antes de reemplazar el módulo?

Sí. Normalmente, la alimentación debe desconectarse antes de instalar o extraer los módulos de E/S del SLC 500.

• ¿Qué tipo de dispositivos de campo se pueden conectar a este módulo?

El módulo está diseñado para dispositivos discretos alimentados por CA que proporcionan señales de conmutación de tensión compatibles.
