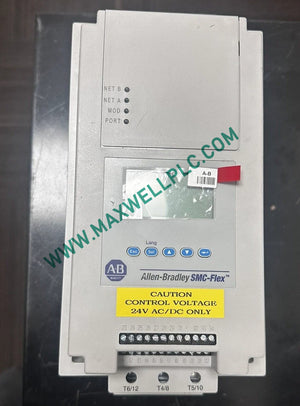

El Allen-Bradley 150-F85NBRD, también catalogado como arrancador suave de estado sólido 150-F85, funciona como un componente de hardware dedicado para la aceleración controlada de motores de inducción trifásicos y el control de frenado integrado dentro de las redes de distribución de energía industrial. El controlador gestiona una corriente operativa continua de hasta 85 A en voltajes de línea de suministro principales que van desde 200 a 480 VCA. Las secuencias de conmutación SCR impulsadas por microprocesador regulan la corriente de irrupción inicial, limitando la tensión mecánica en los acoplamientos del accionamiento del motor mientras permiten una desaceleración controlada a través de la inyección de CC o los algoritmos de frenado inteligente del motor.

Arquitectura de designación de catálogo

• 150-F: Número de boletín base que designa la serie de controladores de arrancadores suaves de estado sólido SMC Flex.
• 85: Indica una clasificación operativa nominal de 85 A para configuraciones de cableado de motor en línea estándar.
• N: Configuración de gabinete abierto estándar con clasificación IP00 para montaje en panel dentro de gabinetes protectores.
• B: Código de voltaje principal de operación correspondiente a 200...480 VCA, trifásico, entrada de línea de 50/60 Hz.
• R: Especificación de voltaje de control para 100...240 VCA (o 24 VCA/CC según las variantes de opción de energía).
• D: Módulo de opción interna configurado de fábrica dedicado a la ejecución del frenado inteligente del motor SMB y el control de frenado.

Especificaciones físicas y eléctricas

Bus de red determinista y ejecución de firmware

La integración con las plataformas Allen-Bradley ControlLogix o CompactLogix se logra utilizando módulos de interfaz humana (HIM) dedicados o adaptadores de red a través de ranuras de comunicación DPI. La arquitectura interna utiliza perfiles EtherNet/IP deterministas para transmitir telemetría operativa, como los valores RMS de la corriente de fase y los niveles de capacidad térmica de SCR. La compatibilidad con flash de firmware de alta velocidad garantiza controles de ángulo de disparo de microsegundos sincronizados en todos los polos de potencia de estado sólido, preservando la estabilidad del bus de red y evitando caídas de voltaje transitorias durante los ciclos de arranque del motor.

Lista de contenido del paquete de envío

• 1 unidad de arrancador suave Allen-Bradley 150-F85NBRD
• 1 módulo de opción de control de frenado integrado de fábrica
• 1 juego de protectores de cubierta de terminales de línea y carga
• 1 plantilla de montaje en panel y hoja de guía de cableado

Pautas de instalación y cableado del panel

• Requisitos de montaje
  • Fije la unidad de gabinete abierto verticalmente a una placa posterior de metal sin pintar y conectada a tierra dentro de un gabinete con clasificación IP54.
  • Mantenga una holgura mínima de 150 mm tanto en la parte superior como en la inferior para permitir un flujo de aire de convección vertical sin obstáculos.
• Reglas de conductor y blindaje
  • Separe las líneas de señal de control de bajo voltaje de los cables de alimentación del motor de CA trifásico de alto voltaje en al menos 30 cm.
  • Conecte a tierra el marco del gabinete del arrancador suave utilizando un conductor de cobre dedicado conectado directamente a la barra colectora de tierra del sistema principal.

Preguntas y respuestas técnicas

• ¿Qué función principal proporciona el código de opción D en el controlador 150-F85NBRD?

  El código de opción D integra una placa de control de frenado interno que permite los modos de frenado inteligente del motor y opción SMB sin requerir frenos de fricción mecánicos externos.

• ¿Se puede instalar esta unidad de arrancador suave al aire libre sin un gabinete externo?

  No, la unidad presenta una construcción de gabinete abierto IP00 y debe montarse dentro de un panel protector que cumpla con los estándares de protección ambiental apropiados.

• ¿Cómo gestiona la unidad la carga térmica durante las condiciones de funcionamiento continuo?

  El SMC Flex incorpora contactores de derivación internos que se activan automáticamente después de que se logra la salida de voltaje completo, minimizando la generación de calor a través de los SCR.

• ¿Qué entradas de voltaje de línea se pueden conectar a los terminales principales?

  Los terminales de alimentación aceptan voltajes de línea de CA trifásicos de 200 a 480 VCA a frecuencias de suministro de 50 Hz o 60 Hz.

• ¿El controlador admite actualizaciones de firmware a través de puertos de red?

  Sí, la lógica de control integrada mantiene la compatibilidad con flash de firmware, lo que permite actualizaciones de campo a través de herramientas de interfaz DPI o herramientas de software EtherNet/IP.

• ¿Qué sucede cuando se detecta una falla interna de sobretemperatura de SCR?

  El controlador inhibe inmediatamente los pulsos de disparo de la puerta SCR, dispara el relé de falla principal y bloquea el reinicio hasta que los límites térmicos se normalicen.

• ¿Las líneas de alimentación de control están aisladas del circuito de potencia?

  Sí, las fuentes de alimentación de control internas cuentan con aislamiento galvánico entre los bloques de terminales de control de bajo voltaje y los conductores de línea trifásicos principales.

• ¿Cómo se procesan los comandos de restablecimiento de fallas mediante la lógica interna?

  Las fallas se pueden borrar aplicando una señal al terminal de entrada de restablecimiento de hardware dedicado, ciclando el voltaje de control o transmitiendo un comando de restablecimiento a través de bus de campo.
